六轴协作UR5机械臂结构设计

项目分类:工业机器人 发布时间:2026-02-28 ID:1146422
  • 六轴协作UR5机械臂结构设计

在中小负载柔性作业场景中,协作机械臂的应用边界正在不断拓宽,UR5作为经典的5kg负载级协作臂,其结构设计的合理性直接决定了现场部署的适配性与作业精度。这套三维结构完整还原了UR5协作臂的关节布局与运动约束逻辑,建模过程中严格对齐各关节的旋转平面,每一处关节的转动副约束都参照实际设备的运动范围设置,能够直接匹配Polyscope系统输出的关节角度参数,实现姿态的精准复现,无需额外调整关节限位即可完成运动仿真验证。

从实际应用场景来看,这类协作臂常部署在3C电子装配工位完成螺丝锁付、元器件插接作业,也可在注塑机旁完成工件取放、水口修剪工序,或是在实验室场景搭配视觉系统完成样本分拣、试剂转运工作,相较于传统工业机械手,其无需额外安全围栏的部署特性,能够直接嵌入现有产线的狭小工位,不需要对车间布局做大规模改造。

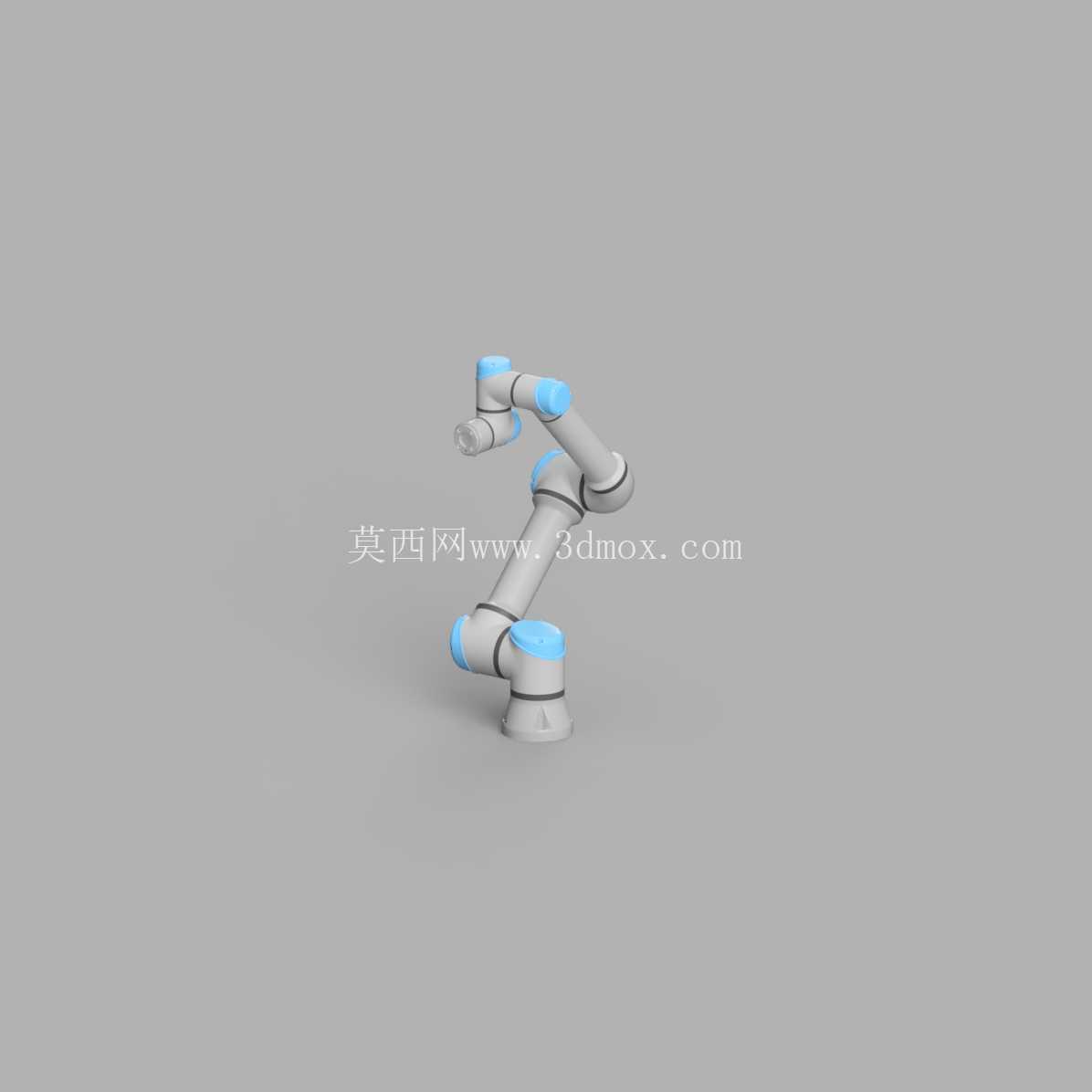

设计层面上,模型严格遵循真实UR5的关节排布逻辑,从基座开始依次为腰转关节、肩关节、肘关节、腕1关节、腕2关节、腕3关节,每个关节的连接法兰尺寸、关节外壳的曲面过渡都和实物保持一致,关节间的走线槽位置也做了还原,能够为后续做夹治具适配、末端执行器安装提供准确的参考基准。各关节的转动副设置了符合实际工况的角度限位,避免仿真过程中出现关节穿模、运动超程的问题,关节处的蓝灰配色分件也对应实物的关节模块与连杆结构的材质区分,蓝色区域为关节端盖位置,灰色为碳纤维连杆主体,建模时对连杆的壁厚做了合理还原,能够直观体现设备的轻量化设计思路。

从安装边界来看,基座的安装孔位尺寸、安装面的平面度要求都在模型中做了准确体现,基座直径、整体臂展的伸展范围完全匹配实物参数,在做产线布局仿真时,可以直接导入模型验证机械臂的工作半径是否覆盖作业工位,是否会和周边的工装台、输送线产生运动干涉。末端法兰的安装孔距、定位止口尺寸也严格对齐标准,搭配不同的末端执行器时,能够直接通过配合约束完成装配,不需要重新测量法兰尺寸。

在结构细节上,每个关节的模块都做了独立的分件处理,关节内部的电机安装位、减速器安装腔的预留空间都按照实际传动结构做了简化还原,能够帮助设计人员理解协作臂的内部传动布局,在做定制化改造时,比如增加外置走线、加装视觉相机支架时,可以准确找到合适的安装位置,避开关节运动的干涉区域。关节处的密封槽位置也有体现,对应实物的IP防护等级设计,能够适应车间多尘、少量油污的作业环境。

对于从事自动化产线设计、机械臂选型的工程人员来说,这套模型可以直接用于工位布局仿真、作业路径验证,通过调整各关节的角度参数,模拟不同作业姿态下的设备空间占用情况,提前排查产线布局中的干涉风险。对于三维建模学习者来说,这套模型的关节约束设置、曲面过渡处理也具备参考价值,能够直观理解多轴串联机械臂的建模逻辑,掌握转动副约束的设置方法,理解关节平面与运动范围的匹配关系。

不同于传统工业机械臂的厚重结构,UR5的连杆采用轻量化设计,模型中也体现了这一点,连杆部分的截面为薄壁异形结构,在保证结构强度的同时尽可能降低自重,从而提升协作臂的负载自重比,让设备在运行时更加节能,同时也降低了对安装基座的承重要求,甚至可以直接安装在工作台侧面、移动小车上完成移动式作业。各关节的重心位置也在模型中做了合理分配,仿真运动时不会出现重心偏移导致的姿态失真问题,能够准确模拟真实设备的运动状态。
