带锯床操纵杆定位方向垫片结构

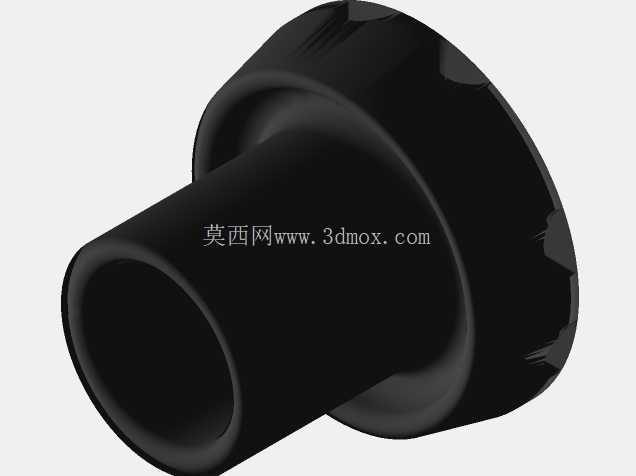

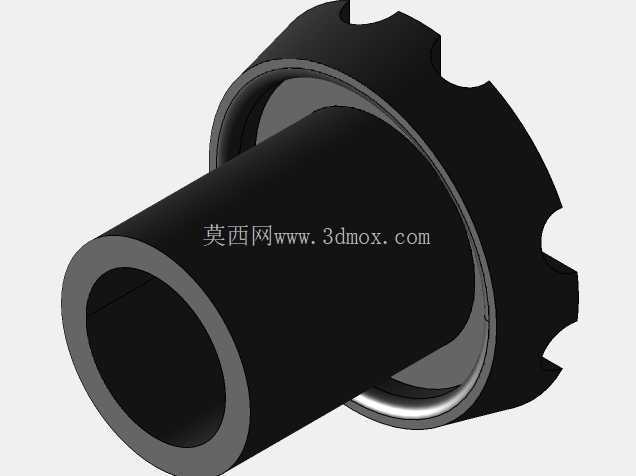

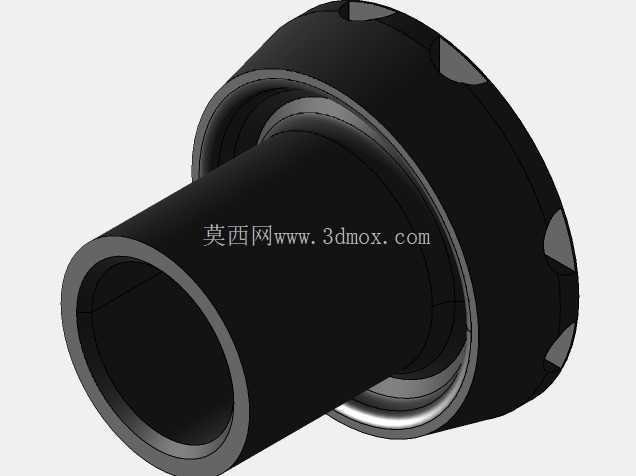

　　在木材加工生产线的带锯作业环节，卧式带锯机的操纵杆组件是操作人员调整锯切进给、锁定锯架位置的核心操作部件，日常高频次的扳动、释放操作会让杆系内部的定位承力垫片出现持续磨损，原厂配套的垫片受整体组件供应限制，单独损坏后往往需要更换整根操纵杆总成，不仅备件成本高，停机等待备件的周期也会直接影响整条锯切线的生产节拍。这款方向垫片是针对WoodMizer LT70型卧式带锯机操纵杆的失效痛点做的适配结构，核心作用是在操纵杆释放复位后保持杆体居中定位，避免杆体偏摆导致的定位失效、操作卡滞问题。从结构形态来看，垫片采用带外齿的法兰衬套结构，主体为空心套筒段，外沿均匀分布多个弧形缺口齿，这类齿形结构不是用于传动啮合，而是和操纵杆安装座的内卡槽配合，实现垫片自身的周向防转，避免垫片随操纵杆扳动出现跟转磨损；套筒段的内孔和操纵杆杆身做间隙配合，为杆体的轴向滑动、转动提供导向支撑，套筒的壁厚做了针对性加厚，相比原厂垫片的薄壁结构，薄弱位置的受力截面提升了40%以上，能承受操纵杆复位时的径向冲击力，不会出现长期受力后的开裂、变形问题。

　　设计过程中首先还原了安装位的边界尺寸：套筒段的长度完全匹配操纵杆安装座的孔深，安装后法兰端面和座体端面完全贴合，不会出现轴向窜动；外齿的齿形轮廓和安装座卡槽做了小间隙配合，装配时无需额外修配就能直接卡入，齿根位置做了R0.8的圆角过渡，避免应力集中导致的齿部断裂；内孔的尺寸公差按照H7级精度设计，和杆身配合后既不会出现旷量晃动，也不会因为配合过紧导致操作卡滞。从实际应用场景来看，这类垫片不仅适用于LT70带锯机的操纵杆位置，同结构的操纵杆定位组件在各类手动操作的木工机械、金属切削设备上都有广泛应用，只要安装边界尺寸匹配，就能直接替换原有失效垫片。

　　垫片的法兰端面和操纵杆的复位弹簧端面直接接触，端面的平面度控制在0.05mm以内，保证弹簧施压时受力均匀，不会出现弹簧偏斜导致的操纵杆复位不到位问题；套筒的外圆和安装座的内孔做过渡配合，压入后不会出现松脱，日常维护时也可以通过卡入外齿的缺口位置轻松撬出更换，无需专用拆卸工具。针对原厂垫片容易出现的套筒根部断裂问题，设计时在套筒和法兰的连接位置做了加厚的过渡圆角，把原来的直角连接改为R2的圆弧过渡，分散扳动操纵杆时传递到根部的弯曲应力，经过反复的操作循环验证，该位置的抗疲劳寿命相比原厂件提升三倍以上。

　　垫片的整体材质适配3D打印的加工工艺，也可以采用尼龙、POM等耐磨工程塑料批量加工，或者采用粉末冶金工艺制作金属材质版本，满足不同使用频率、不同载荷工况的使用需求；外沿的缺口齿数量根据安装座的卡槽数量对应设计，每个齿的受力面做了小角度的拔模斜度，既方便装配时的导入，也能保证受力时的贴合面积足够，不会出现齿面压溃的问题。在设备日常维护中，操纵杆的卡滞、复位偏斜问题大多是这类定位垫片磨损过度导致的，很多维修人员会选择更换整根操纵杆，实际上只要更换匹配尺寸的定位垫片就能解决问题，大幅降低备件成本，减少停机时间；这款垫片的结构设计完全贴合原安装位的所有边界，不需要对原有操纵杆、安装座做任何改装，直接替换原有失效件就能恢复操纵杆的正常操作手感，扳动时的阻尼均匀，释放后能精准回到居中位置，不会出现偏摆、卡滞、窜动的问题。
