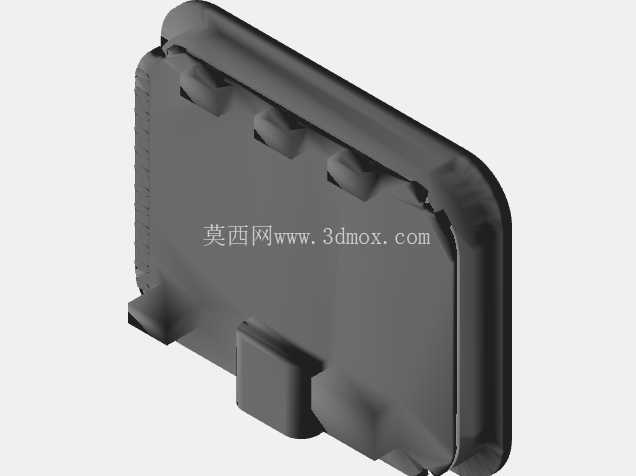

1.69寸触控屏ESP32-S3开发板外壳

做嵌入式开发的同行多半碰到过这类问题：裸板ESP32-S3配1.69寸触控屏做原型验证时，板边排针、屏幕排线、侧边接口全露在外，桌面调试时稍不注意就会扯到排线，放测试台接传感器时，板底焊盘容易和金属台面短路，外出做现场数据采集时，屏幕表面没有防护很容易被工装刮花。这款壳体就是针对这类场景做的适配结构，不是通用公模改的，所有卡扣、开孔位置完全对应ESP32-S3-Touch-LCD-1.69的板型尺寸。

先讲安装边界的设计逻辑，壳体内部做了三个定位凸台，刚好卡进开发板上预留的三个安装孔位，不需要额外打螺丝，装配时把板子顺着侧边导槽滑进去，凸台卡入孔位后就不会出现前后窜动的问题，屏幕区域的内圈做了0.3mm的下沉台阶，刚好托住LCD屏的金属边框，不会压到屏幕显示区域，也不会让屏幕和壳体之间出现晃量。壳体侧边对应开发板的Type-C接口、复位按键、BOOT按键位置都做了精准开孔，Type-C孔位做了倒角导向，插数据线时不用刻意对准就能顺利插入，按键位置的开孔留了0.2mm的间隙，按动时不会卡键，也不会出现按不到位的情况。

再看实际使用中的功能设计，壳体背部做了三个凸起的支撑脚，放在桌面时整个壳体和桌面之间留了1.2mm的间隙，一方面是给板底的元器件留散热空间，长时间跑触控交互、WiFi传输程序时，板底的热量能顺着间隙散出去，不会因为闷在壳里导致芯片过热降频；另一方面这个间隙也能避免板底的焊盘直接接触桌面，哪怕桌面有残留的焊锡渣、金属碎屑，也不会造成短路。壳体的屏幕边框比触控屏表面高0.5mm，平时把设备正面朝下放在桌面上时，最先接触桌面的是壳体边框，不会磨到触控屏的表面，做户外测试时，哪怕不小心碰到工装、墙面，也是边框先受力，能直接挡住大部分磕碰。

从结构强度的角度说，壳体四个边角都做了R2的圆角过渡，没有尖锐的直角，一方面是装配时不会划手，另一方面边角位置做了加厚处理，掉落到地面时，加厚的边角能吸收大部分冲击力，不会像薄壳那样一摔就裂，也不会把冲击力直接传到内部的电路板上。侧边的防滑纹理做了0.2mm的竖向凸条，手持设备做移动数据采集时，哪怕手上有汗也能抓稳，不会打滑摔落。壳体的合模线做在侧边中间位置，后期如果需要做表面处理，打磨合模线的时候不会伤到正面的屏幕边框和背部的支撑结构。

很多同行做原型机时随便找个通用壳凑合用，要么开孔不对要自己锉，要么板子在壳里晃，用几次就松垮，这款壳体的所有结构都是对应板型做的，装进去之后严丝合缝，不管是放在实验室做长期功能测试，还是拿到现场做演示、做数据采集，都能给板子和屏幕提供足够的防护，不用再担心排线被扯、屏幕被刮、板子短路这类问题。做嵌入式项目时，外壳的适配度直接影响原型机的测试效率，不用自己花时间建模、打样、调整尺寸，拿来就能直接装配，能省不少结构调整的时间，把精力放在功能开发上就行。
