带湿度传感控制的小型桌面喷雾加湿装置

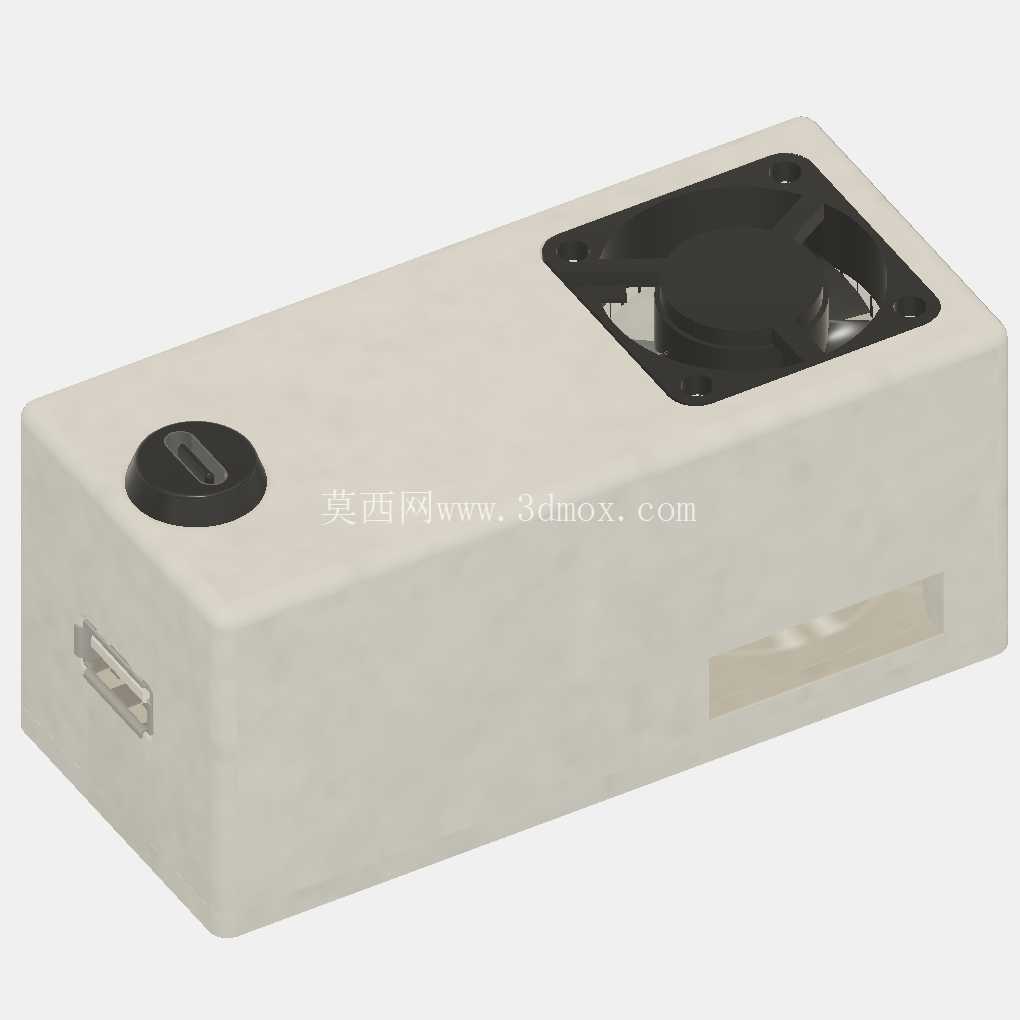

　　靠另一侧的方形开孔是散热风扇的安装位，开孔边缘做了四个螺丝固定柱，柱高与风扇厚度匹配，安装后风扇上表面与壳体上表面基本齐平，不会突出壳体造成磕碰，风扇下方直接连通内部的喷雾发生腔，工作时风扇转动形成的定向气流可以把喷雾腔产生的水雾均匀带出，避免水雾在腔体内凝结成水残留。壳体侧面预留了USB供电接口的安装槽，接口位置做了内凹处理，插线后插头不会突出壳体侧面，摆放时可以紧贴墙面或者设备侧壁，不会被线材顶起影响放置稳定性。内部结构上，湿度传感器的采集端布置在壳体侧面的格栅通风口处，这个位置不会被风扇气流直吹，采集到的环境湿度数据更接近真实空间湿度，避免风扇出风带出水雾导致传感器检测数值失真。这款小型加湿装置的结构设计，最初是针对密闭小空间恒湿需求开发的，常见的应用场景包括桌面小型电子设备防尘保湿、3D打印耗材临时存放保湿、小型光学元件存放环境湿度补充，也可嵌入到小型通讯设备机柜的局部空间内，解决密闭机柜内冬季干燥产生静电的问题。从结构布局来看，整体采用长方体一体化壳体设计，壳体上表面预留了两个核心功能安装位，靠一侧的圆形沉台用于安装调节按键，按键做了下沉式设计，避免日常摆放时误触，按键表面做了防滑凸点标识，不用额外标注就能分辨操作方向。

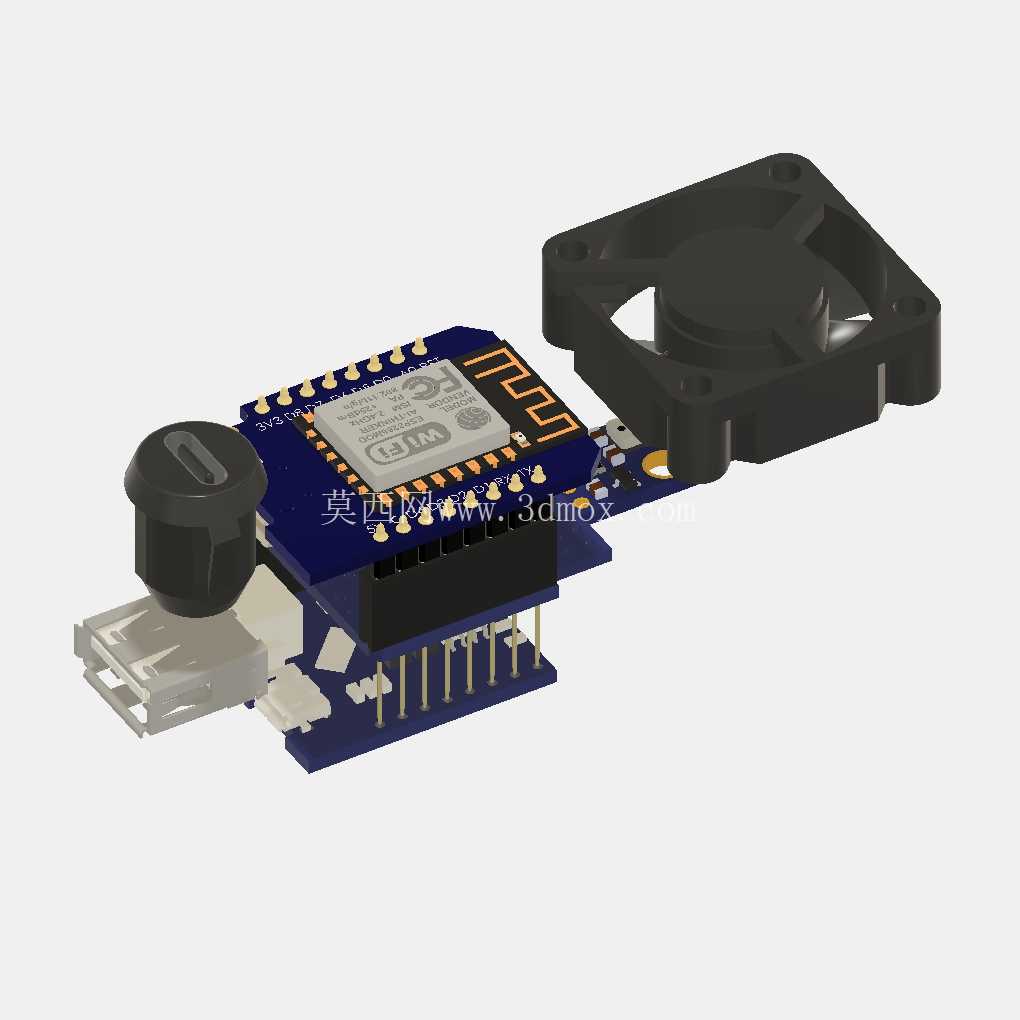

　　控制板布置在按键下方的腔体内，和下方的储水腔、喷雾模块做了物理隔层，隔层边缘做了挡水筋，即使储水腔出现少量溢水，也不会渗到控制板区域造成电路短路。喷雾模块的出水端对准风扇下方的出风通道，雾化片的安装位做了硅胶密封圈槽，安装后可以避免储水腔的水从雾化片装配缝隙渗漏。设计过程中特意控制了整体的外形尺寸，长度控制在120mm以内，宽度控制在50mm左右，高度不超过40mm，这个尺寸既可以单独放在桌面作为小型桌面加湿器使用，也可以直接嵌入到标准的1U通讯设备机箱的预留空位里，不需要额外改造安装空间。

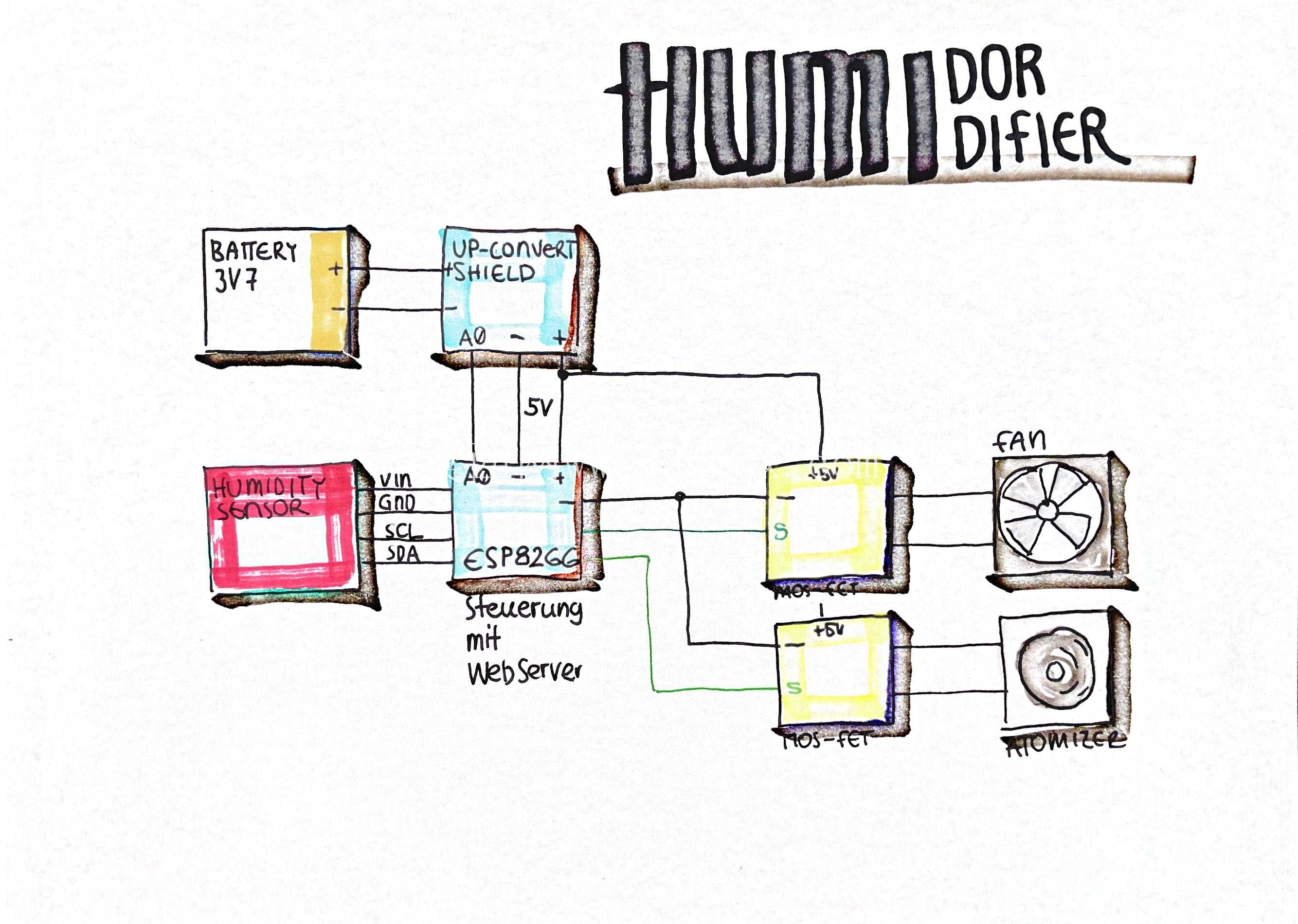

　　安装边界上，壳体底部做了四个浅型防滑脚垫安装位，脚垫厚度1mm，安装后壳体和摆放面之间留出微小间隙，既可以避免壳体底部直接和接触面摩擦刮花，也能让侧面的进风格栅有足够的进风空间，不会因为紧贴接触面导致进风不足影响喷雾效果。功能逻辑上，装置通过湿度传感器实时采集环境湿度值，当检测到环境湿度低于设定阈值时，会自动启动喷雾模块和散热风扇，按照设定的功率输出水雾，当湿度达到设定上限时，会先停止喷雾模块工作，风扇延迟10秒关闭，把通道内残留的水雾全部吹出，避免残留水雾在通道内凝结成水。

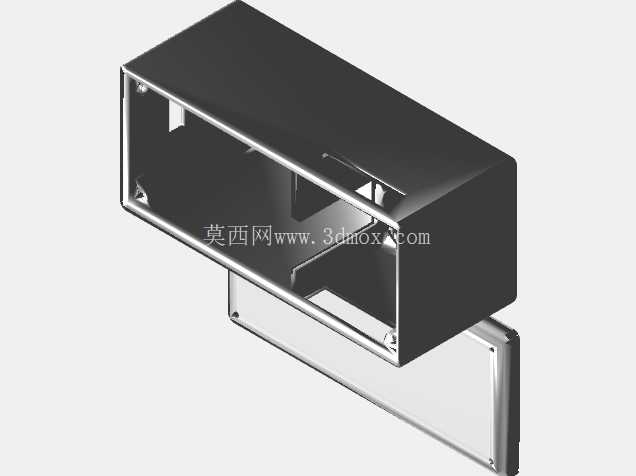

　　整个控制逻辑支持接入网络服务器，可通过远程指令调整湿度阈值、喷雾功率，也能远程查看当前环境湿度数据、设备工作状态，适配多设备集中管理的场景，比如小型机房内多台设备统一湿度管控。壳体的壁厚设计为1.8mm，采用常规ABS注塑工艺即可生产，所有的安装柱、加强筋都做了均匀的壁厚过渡，避免注塑时出现缩痕、缺胶问题，各个装配位的公差控制在0.1mm以内，按键、接口、风扇、雾化片都可以直接采用标准件装配，不需要额外定制非标零件，整体装配流程简单，适合小批量快速组装生产。储水腔的容量设计为80ml，按照最大喷雾功率计算可以连续工作4小时以上，加水口布置在壳体侧面，做了硅胶塞密封，加水时不需要拆开整个壳体，日常维护比较方便。
