迷你主机硬盘扩展适配壳结构设计

做迷你主机改装的同行应该都碰到过这类痛点：原厂机箱的内部空间是严格按照标配硬件的尺寸卡出来的，后期想升级大容量2.5英寸机械硬盘，往往会因为硬盘本身的厚度公差，出现机箱盖无法完全扣合的问题，强行上螺丝还会压到硬盘PCB或者内部排线，轻则导致接触不良，长期使用还会因为应力集中损坏硬件。这次做的这个适配扩展结构，就是专门针对这类小尺寸迷你主机的硬盘升级场景设计的，相当于在原机箱的上盖位置做了一个等比例的延伸边框，不需要改动原机箱的主体结构，也不用破坏原有安装点位，就能给加厚的大容量硬盘留出足够的安装空间。

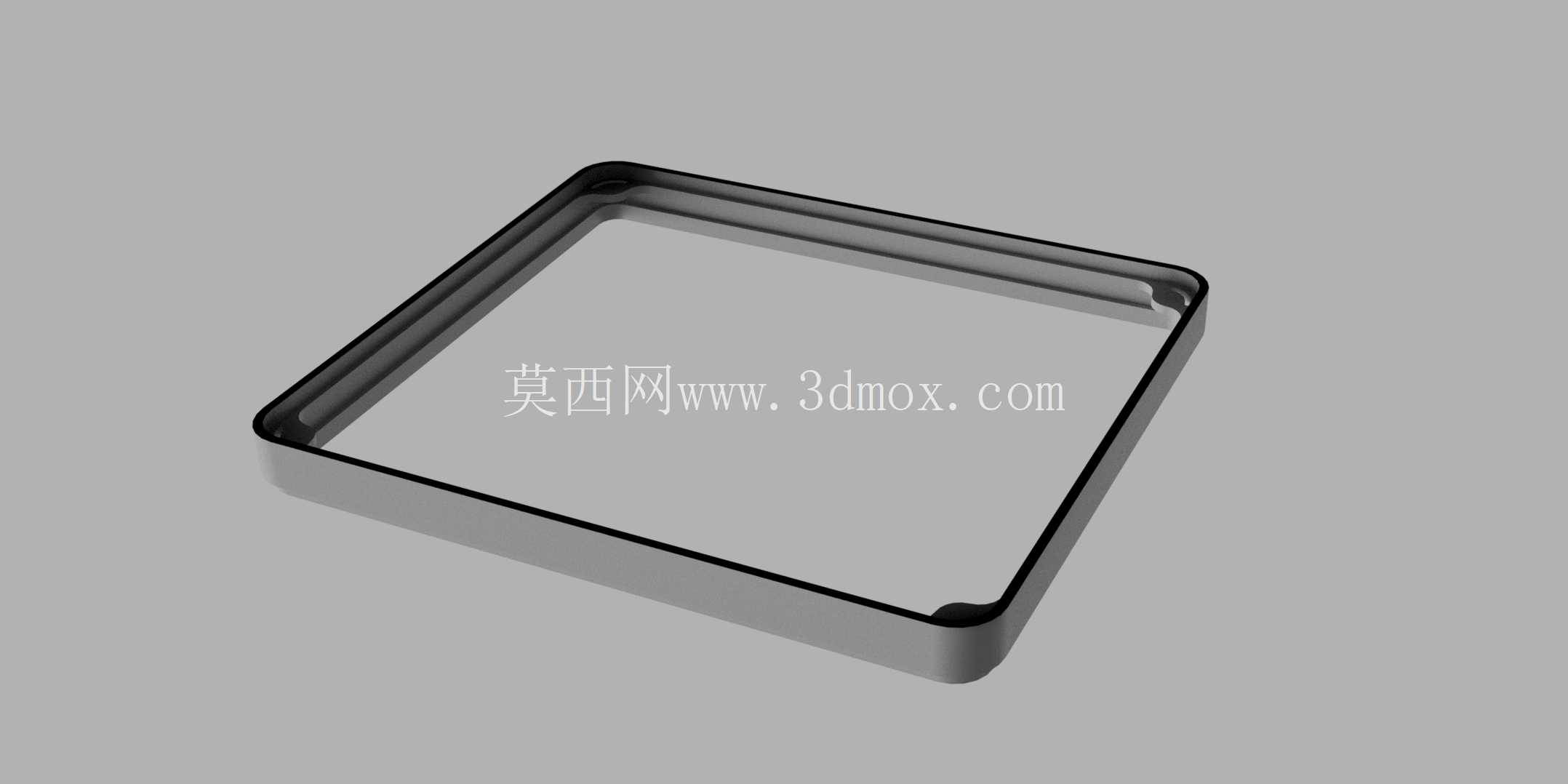

从结构设计的角度来说，这个扩展件的整体外形完全匹配原主机上盖的外轮廓，四个边角做了和原机一致的R角过渡，安装之后和原主机的视觉整体性很强，不会出现突兀的拼接感。边框的壁厚控制在1.8mm，这个厚度是经过反复验证的：太薄的话打印或者注塑生产的时候容易出现翘曲变形，安装时的卡扣配合精度达不到要求，长期使用还可能因为外力磕碰出现开裂；太厚的话会额外增加整机的尺寸，失去迷你主机原本的小巧优势，也会不必要地增加材料成本。边框内侧做了一圈0.5mm高的定位凸台，刚好可以卡入原机箱上盖的安装槽内，不需要额外打胶或者增加固定件，就能保证扩展件和原机箱之间的配合精度，不会出现左右移位或者上下晃动的问题。

很多人做这类改装件的时候会直接把螺丝孔位一起做出来，但这次的设计特意没有预留固定螺丝孔，主要是考虑到不同用户的使用场景差异：部分用户只是临时扩展硬盘做数据迁移，不需要长期固定，直接靠凸台的卡紧力就足够满足使用需求；如果是需要长期固定使用的用户，可以根据自己实际选用的硬盘厚度、安装后的间隙情况，自行在合适的位置打孔攻丝，或者直接在打印完成后手动钻孔，这样反而能适配更多不同厚度的硬盘，也能避免因为预设孔位和用户实际安装公差不匹配导致的无法安装问题。毕竟不同批次的2.5英寸硬盘厚度公差最大能到2mm，预设固定孔位反而会限制结构的适配范围。

从安装边界来看，这个扩展件的内圈尺寸完全和原机箱的内部空腔对齐，不会遮挡原有的散热风道，迷你主机本身的散热余量本来就不算大，如果扩展件突出的边框挡住了侧面的散热进风口，很容易导致硬盘和CPU的工作温度升高，影响长期运行的稳定性。边框的高度设置为7mm，刚好可以容纳最厚的15mm规格2.5英寸机械硬盘——原机箱内部留给硬盘的安装空间是8mm，加上7mm的扩展高度，总共有15mm的净空间，就算加上硬盘减震垫的厚度也完全足够，不会出现压到硬盘标签或者元件的情况。边框的上沿做了1mm的内翻边，用来承托改装后的上盖，不管用户是用原机的上盖还是自行切割亚克力板做透明上盖，都能有足够的支撑面，不会出现上盖凹陷的问题。

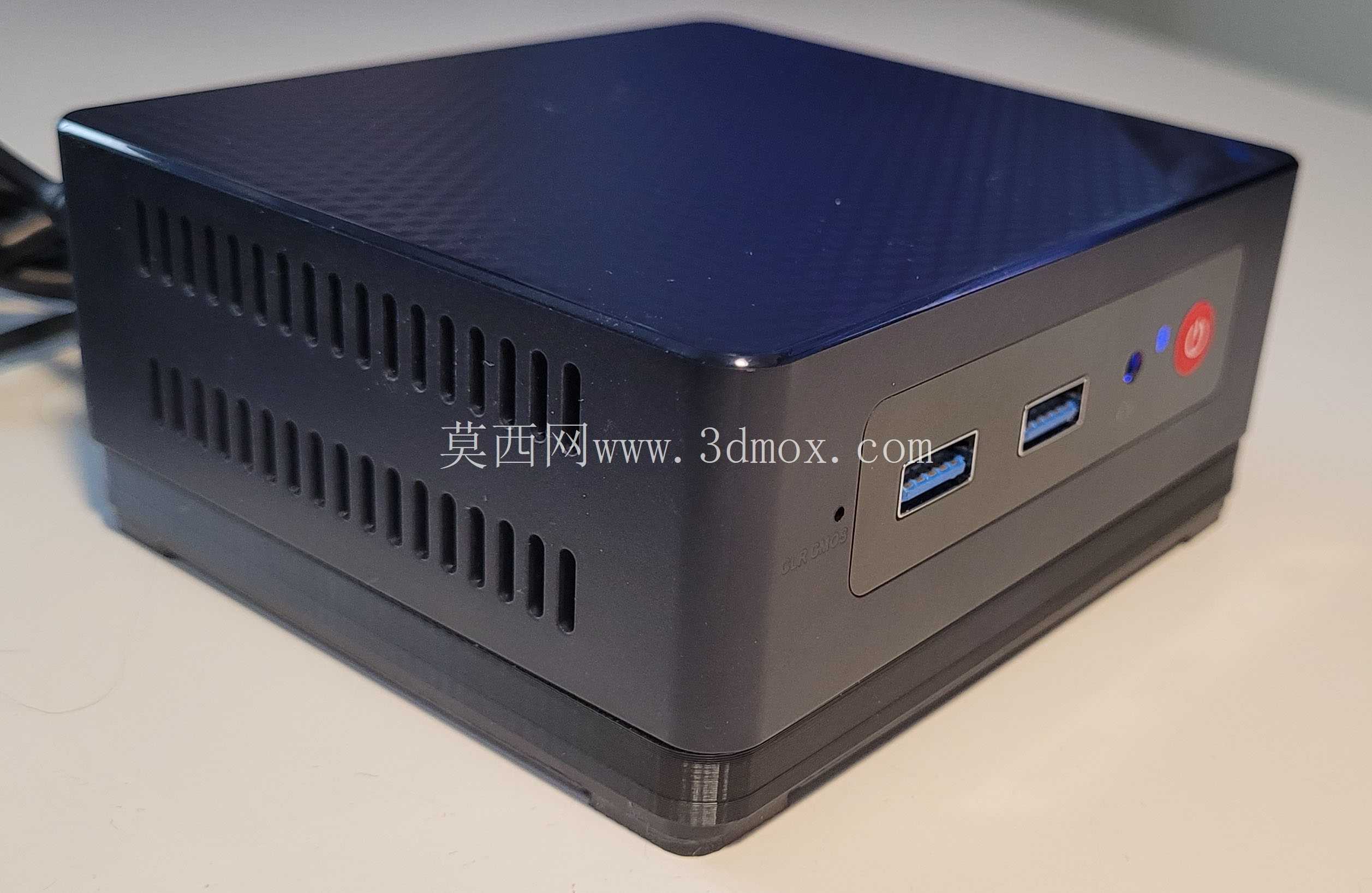

实际使用的时候，只需要把原机的上盖取下，将这个扩展边框的定位凸台对准原机箱的上沿卡槽按压到位，再把硬盘安装到原有的硬盘位上，最后把上盖盖到扩展边框的翻边上就可以完成安装，整个过程不需要对原机箱做任何切割或者破坏性改装，如果后期不需要扩展硬盘了，随时可以把扩展件取下，恢复原机的外观和结构，不会留下任何改装痕迹。对于经常需要给迷你主机做硬件升级、或者需要用迷你主机做小型NAS存储的用户来说，这个结构可以解决大容量硬盘安装的核心痛点，不需要更换更大尺寸的机箱，就能保留迷你主机的体积优势，同时满足大容量存储的需求。

在结构细节的处理上，边框的所有棱边都做了0.3mm的倒角处理，避免安装的时候划手，也能减少打印或者注塑生产时的锐边缺陷。四个边角的位置做了局部加厚处理，因为这几个位置是安装时受力最大的地方，也是日常使用中最容易受到磕碰的位置，局部加厚到2.5mm可以提升整体的结构强度，就算不小心把主机碰掉桌面上，扩展边框也不会轻易出现开裂或者断裂的问题。边框内侧没有做多余的加强筋，一方面是为了避免加强筋占用内部的安装空间，另一方面是因为均匀的壁厚本身就已经提供了足够的结构强度，多余的加强筋反而会导致生产时出现缩痕，影响外观的平整度。
