适配双规格主板的服务器机箱钣金结构

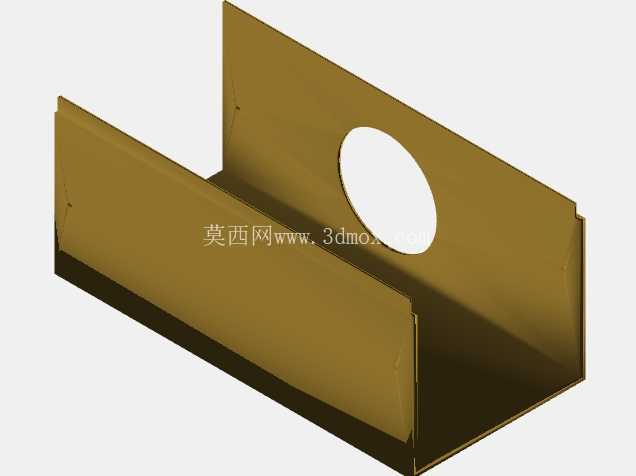

　　在边缘计算节点、小型工作室集群、嵌入式工控部署这类场景里，常规单主板服务器的空间利用率往往难以满足紧凑部署需求，尤其是需要同时搭载计算主板与IO扩展主板的场景，分体式机箱会占用过多机柜U位，布线也更繁琐，这款双主板兼容的服务器壳体结构，正是针对这类紧凑部署需求设计的钣金承载结构。从结构形态来看，该壳体采用折弯一体成型的U型钣金主体，没有多余的拼接焊缝，主体侧壁预留的圆形开孔是专门为外接线缆、散热风道预留的过孔位置，开孔边缘做了翻边处理，避免穿线时割伤线缆绝缘层，同时也能提升侧壁的结构刚性，减少钣金薄板的共振形变。

　　设计阶段首先敲定的是主板兼容边界，内部安装位同时适配Micro ATX与MINI-ITX两种规格的主板，两个安装位的铜柱孔位按照两种主板的标准孔距做了共孔设计，不需要额外更换安装支架就能完成两种主板的固定，安装位之间预留了15mm的走线间隙，既可以容纳SATA线、主板供电线的排布，也能形成两个主板之间的空气隔热层，避免高负载下两块主板的热量互相堆积。壳体的两侧折边做了双层压边处理，折边宽度为12mm，既可以作为侧板、上盖的安装贴合面，也能大幅提升薄钣金的整体抗扭强度，在搬运、机柜安装过程中不会出现壳体变形挤压内部主板的问题。

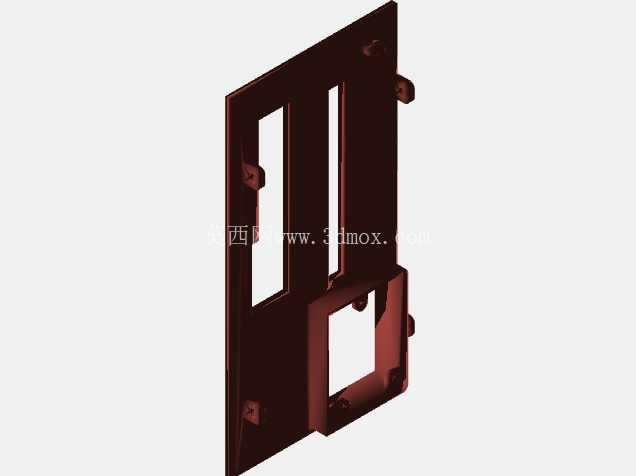

　　从安装边界来看，该壳体的深度方向预留了2个2.5英寸硬盘的安装位，不需要额外扩展硬盘架就能满足本地存储需求，后部的IO开口区域按照标准主板挡板尺寸做了预留，兼容两种规格主板的后置接口排布，不需要额外裁切挡板。实际应用中，这类结构可以用在小型办公室的本地化存储节点、门店的监控数据存储服务器、工业现场的边缘计算网关等场景，相比标准1U/2U服务器机箱，它的结构更简单，加工成本更低，不需要开模就能通过钣金折弯、冲孔完成加工，小批量定制的交付周期更短。

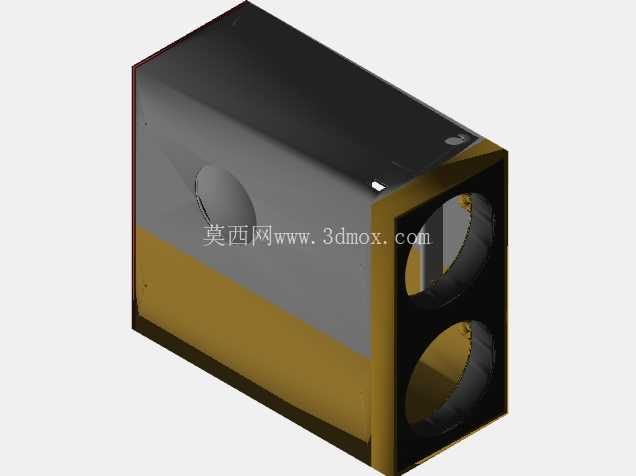

　　结构设计时特意将主板支撑面做了0.5mm的下沉处理，主板安装后表面与壳体折边面齐平，上盖安装后不会与主板表面的电容、散热片产生干涉，同时壳体底部预留了4个减震脚垫的安装孔，桌面放置时可以缓冲硬盘运行的振动，也可以通过底部孔位直接固定在机柜托盘上，适配多种安装场景。侧壁的圆形开孔除了走线缆之外，也可以外接通风管道，针对粉尘较多的工业部署场景，可以通过该开孔接入正压通风管路，避免粉尘进入壳体内部堆积在主板元器件上，提升恶劣环境下的运行稳定性。整个壳体没有多余的装饰结构，所有的折弯、开孔都服务于功能需求，钣金厚度选用1.2mm的冷轧钢板，在保证结构强度的同时控制整体重量，单人就能完成设备的搬运与安装，两个主板的供电走线分别沿着两侧折边排布，通过折边上预留的扎带孔固定，避免线缆遮挡CPU散热风道，内部的空气可以沿着主板长度方向流动，从后部的IO开孔与侧壁过孔形成自然对流，低负载场景下甚至不需要额外加装散热风扇就能满足散热需求，降低运行噪音与功耗。
