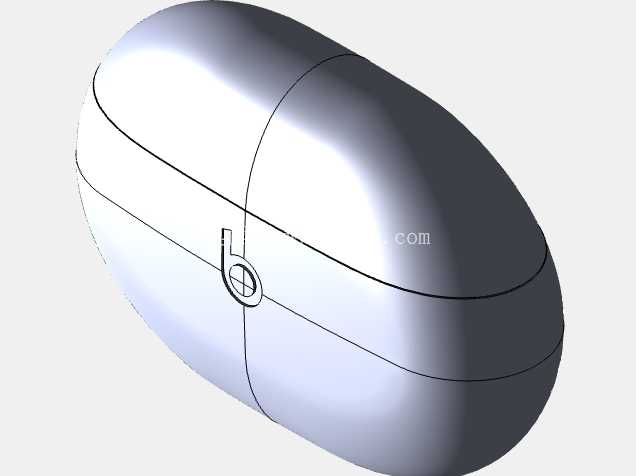

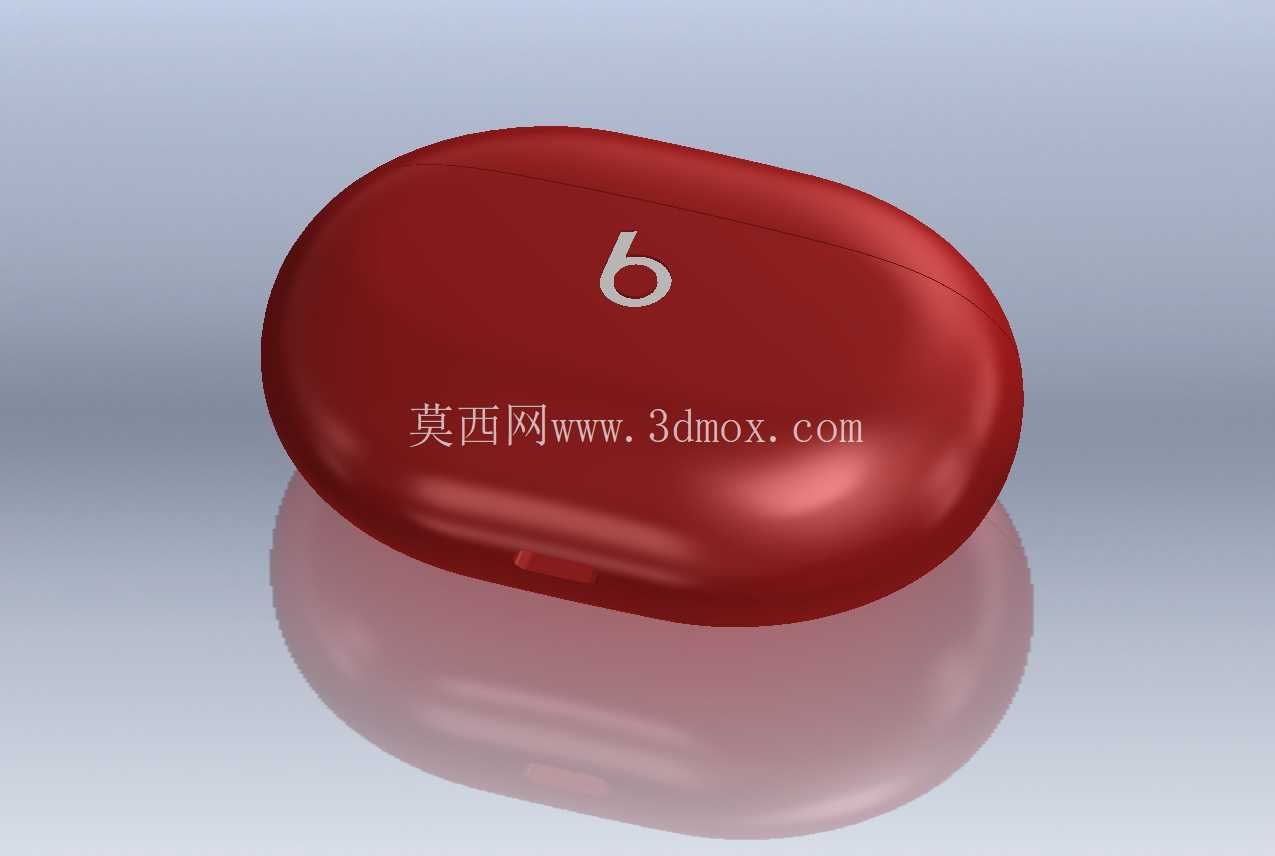

真无线蓝牙耳机充电仓外观结构设计

本次呈现的真无线蓝牙耳机充电仓结构设计，首先从日常使用的实际场景出发，覆盖通勤携带、桌面放置、口袋收纳等多类使用工况，在结构设计阶段就充分考虑了不同场景下的使用需求。日常通勤时，用户多将充电仓放置于裤袋、背包侧袋中，会与钥匙、门禁卡等硬物产生摩擦碰撞，因此外壳曲面采用连续顺滑的大弧度椭球造型，没有突出的棱角结构，既能够减少磕碰时的应力集中，也能避免剐蹭口袋内衬，拿取时的握持贴合度也更符合人体工学，单手握持时手指能够自然贴合仓体曲面，开合操作无需调整握持姿势。

从产品功能特性来看，该充电仓承担两大核心功能，一是为内置的两枚蓝牙耳机提供收纳防护，二是在耳机收纳状态下补充电量。仓体的上下盖合缝位置采用周圈均匀的窄缝设计，合模线位置经过优化，布置在仓体侧面视觉弱化区域，既保证上下盖开合的转动间隙均匀，也能避免日常使用中缝隙进入灰尘、毛絮等杂物，影响内部充电触点的接触可靠性。内部腔体的轮廓完全匹配耳机的外形曲面，设置有对应的限位卡槽，耳机放入后能够自动对位到充电弹针位置，不会因为晃动产生位移，保证充电连接的稳定性，同时卡槽周边预留有0.3mm的软胶层安装位，能够在跌落时吸收冲击能量，避免耳机外壳磕碰受损。

设计思路上优先平衡便携性与续航容量的矛盾，仓体内部的电池仓、PCB板安装位、磁吸组件安装槽都采用紧凑化布局，在保证内置电池能够为耳机提供多次完整充电续航的前提下，尽可能压缩整体外形尺寸，整体轮廓的最大长宽尺寸控制在掌心可完全覆盖的范围，厚度方向也做了收薄处理，不会在口袋中产生明显的异物感。开合结构采用隐藏式转轴设计，转轴布置在仓体尾部的曲面内部，外部没有外露的转轴零件，既保证外观的整体性，也能避免转轴缝隙进入杂物导致卡滞，同时转轴的阻尼力矩经过匹配设计，开盖时能够稳定停在最大开启角度，不会因为轻微晃动自行合盖，合盖时磁吸组件能够提供均匀的吸合力，在接近闭合位置时自动吸附到位，不会出现半合的状态。

安装边界方面，仓体外壳的壁厚均匀控制在1.2mm，适配常规注塑成型工艺要求，避免出现壁厚不均导致的缩痕、翘曲问题，外表面没有设置突兀的装饰凸起，所有曲面的曲率变化连续顺滑，后续做表面喷涂、磨砂处理时能够保证外观质感均匀。充电接口布置在仓体底部的平面位置，接口周边做了0.5mm的沉台设计，既能够避免接口突出放置时刮擦桌面，也能保证充电线插拔时的对位空间，接口内部做了密封挡边设计，能够阻挡日常使用中泼溅的液体进入仓体内部。仓体正面预留了状态指示灯的导光件安装位，导光件与外壳表面齐平，不会积灰，指示灯的光线经过漫反射处理，不会产生刺眼的直射光，能够清晰展示充电、配对的工作状态。

从结构可靠性角度，仓体的边角位置都做了R角过渡处理，跌落时能够分散冲击能量，上下盖的磁吸组件分别嵌入上下壳的定位柱中，采用卡扣加胶接的固定方式，不会因为多次开合出现磁吸件移位的问题。内部的充电弹针采用侧装方式固定在PCB支架上，弹针的伸缩行程预留0.8mm的余量，即使耳机放置存在轻微偏差，也能保证弹针与耳机充电触点的可靠接触，不会出现充电断连的情况。整体结构没有采用多余的装饰零件，所有结构特征都服务于实际使用功能，在保证结构强度的前提下尽可能减轻整体重量，长时间携带也不会产生负重感。
