老式机械相机定时器防护外壳结构设计

在胶片摄影器材的日常运维场景中，老式机械相机搭载的机械定时自拍器属于高精密易损构件，这类构件依靠齿轮组、擒纵机构实现延时触发功能，外露的调节拨盘、触发顶针以及壳体拼接缝隙在存放、外出携带、跨场景运输过程中，很容易因挤压、磕碰、外力剐蹭出现齿轮错位、拨盘断裂、顶针变形等问题，直接导致自拍功能失效，而这类老款机械配件的备件存量极少，损坏后维修难度大、替换成本高，因此针对性的防护结构设计十分必要。

这款防护外壳的设计完全围绕机械定时器本身的外轮廓展开，没有采用通用防护盒的冗余尺寸设计思路，而是通过逆向拟合定时器的全部外表面特征，包括调节旋钮的环形刻度槽、机身侧面的防滑凹槽、前端触发顶针的锥度段、尾部拨盘的弧形凸起，让壳体内腔与定时器外表面形成完全贴合的包覆状态，当定时器放入壳体内后，各个异形结构都能找到对应的限位支撑面，不会在壳体内出现窜动、移位的情况，哪怕防护壳受到外部挤压，外力也会通过壳体均匀分散到定时器的刚性结构区域，不会集中作用在拨盘、顶针这类脆弱的突出部件上。

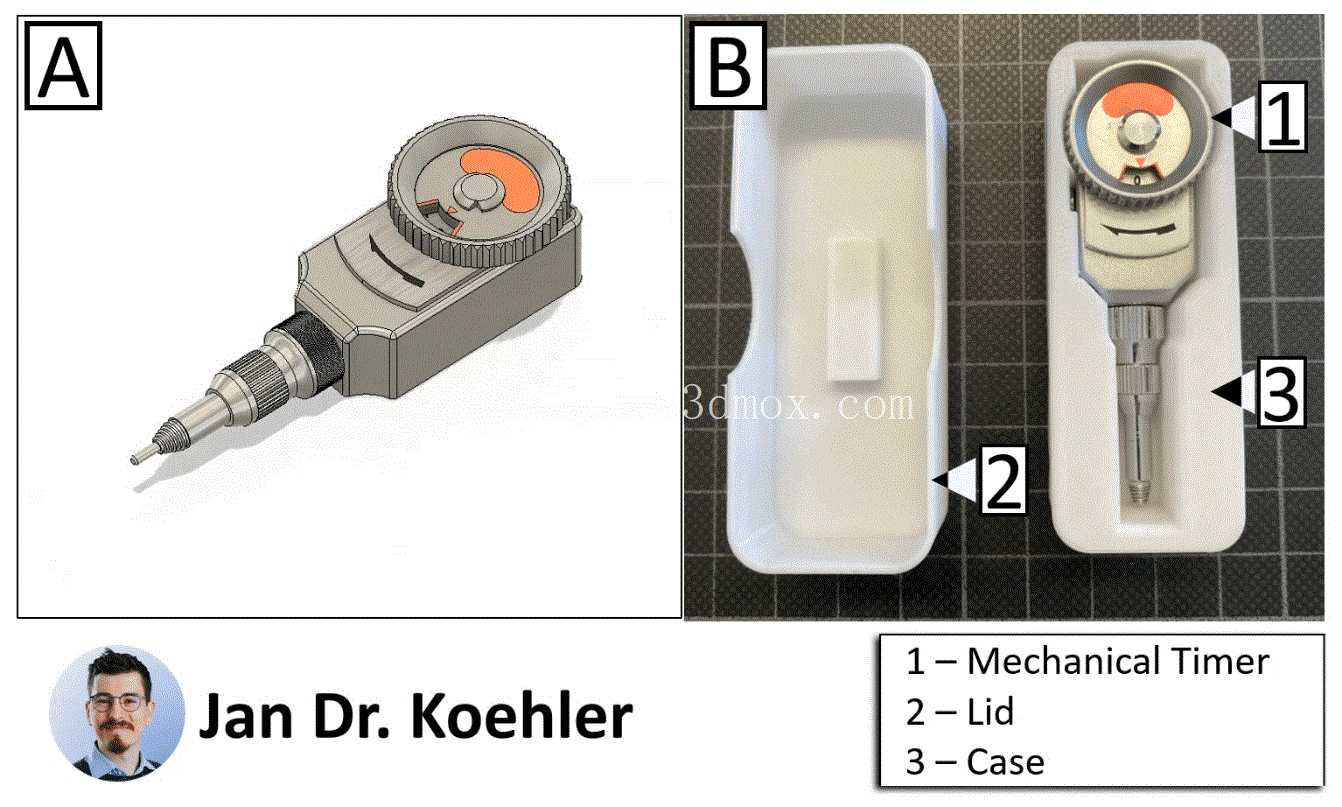

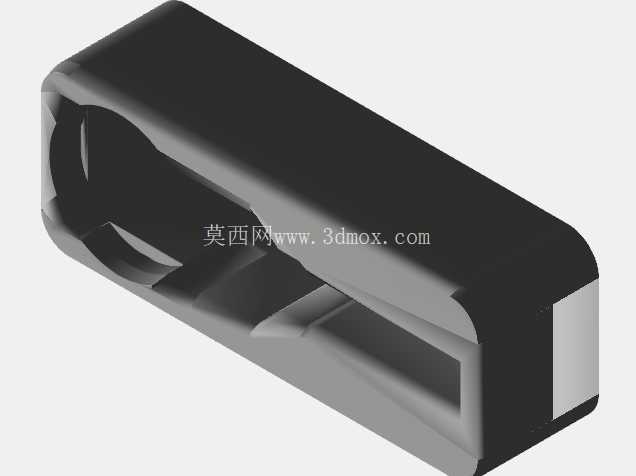

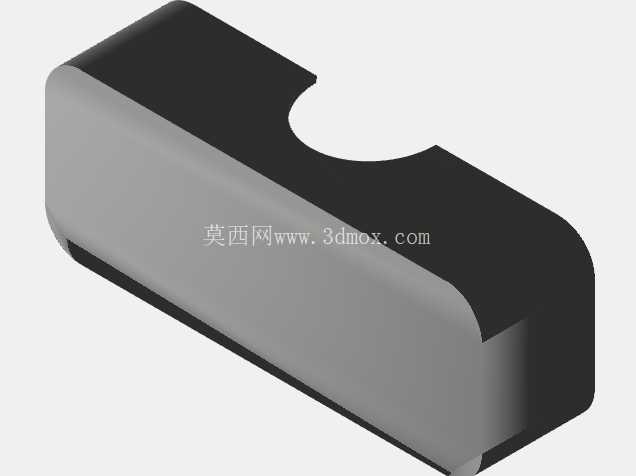

整套防护结构分为壳体主体与上盖两个部分，壳体主体设置有与定时器外形完全匹配的下沉式型腔，型腔深度刚好覆盖定时器除尾部调节盘之外的全部主体结构，前端预留的顶针避让槽做了加厚的环形防护边，哪怕前端受到垂直方向的冲击力，加厚边也会先于顶针接触受力面，完全避免顶针受撞弯曲。上盖部分对应尾部调节盘的位置做了适配的弧形凹槽，扣合后刚好压住调节盘的外圈，不会接触到盘面上的橙色指示标识区域，既可以限制定时器的轴向窜动，也不会刮花调节盘表面的刻度与标识。

在安装边界的设计上，整套防护壳的外形轮廓完全贴合被保护定时器的外轮廓做等距偏移，单边壁厚控制在1.8mm，整体外形没有多余的突出结构，放入摄影包的隔层、器材收纳盒的卡槽时不会额外占用过多空间，壳体侧面设计的微凸防滑棱，既可以提升手持取放时的摩擦力，也能让壳体在光滑的工作台面放置时不会轻易滑落。壳体与上盖的扣合位置采用了嵌入式的止口结构，不需要额外加装卡扣或者磁吸件，依靠3D打印材料本身的轻微形变就能实现紧密扣合，扣合后上下盖之间的缝隙小于0.2mm，日常存放时可以阻挡灰尘、潮气进入壳体内部接触定时器的金属构件，降低金属部件氧化生锈的概率。

针对熔融沉积成型3D打印的工艺特性，这款防护壳的全部结构都做了无支撑优化，所有内壁的拔模角度控制在3度以上，型腔内部的转角位置都做了R2的圆角过渡，既可以避免打印过程中出现塌角、拉丝的问题，也能减少打印完成后的支撑拆除工序，打印完成后只需要简单去除毛边即可直接使用，不需要额外的打磨、抛光处理。壳体的外表面没有设计多余的装饰纹理，全部采用平整的光面结构，一方面可以减少打印过程中的层纹堆积，另一方面也避免纹理缝隙积存灰尘，日常清洁只需要用软布擦拭即可。

在实际使用场景中，这款防护壳既可以满足摄影爱好者日常外出拍摄时的携带防护需求，将装好定时器的防护壳放入摄影包的侧袋或者隔层中，不用担心包内其他器材比如镜头盖、电池、滤镜盒等物件磕碰损坏定时器；也可以满足老式相机收藏者的长期存放需求，将定时器装入防护壳后再放入干燥柜中，能够隔绝外界的潮气与浮尘，避免长期存放过程中定时器的金属部件出现氧化、表盘积灰的问题。不同于通用的多格零件盒，这种完全贴合构件外形的防护结构，不需要额外添加缓冲泡棉就可以实现可靠的固定，不会因为泡棉老化、移位失去防护作用，长期使用的稳定性更强。

结构设计过程中，针对定时器上的几个易损薄弱点做了专门的强化防护：一是前端的触发顶针位置，型腔前端的防护边比顶针的最前端高出2mm，任何正面方向的接触都会先碰到防护边，完全不会触碰到顶针；二是侧面的调节拨杆位置，壳体对应位置做了内凹的避让槽，拨杆完全处于避让槽的内部，哪怕侧面受到挤压，外力也会作用在壳体的侧壁上，不会压弯调节拨杆；三是尾部的定时调节盘，上盖的凹槽只接触调节盘的金属外圈，不会压到盘面上的指示片，避免长期受压导致指示片移位、脱落。整套结构没有任何金属嵌件，全部采用单一材料打印成型，整体重量不到20g，携带时不会增加额外的负重负担，扣合后的整体结构可以承受1米高度的自由落体冲击，不会出现壳体开裂、内部定时器受损的情况，完全满足日常携带与存放的防护需求。
