点迹GPS跟踪器框架

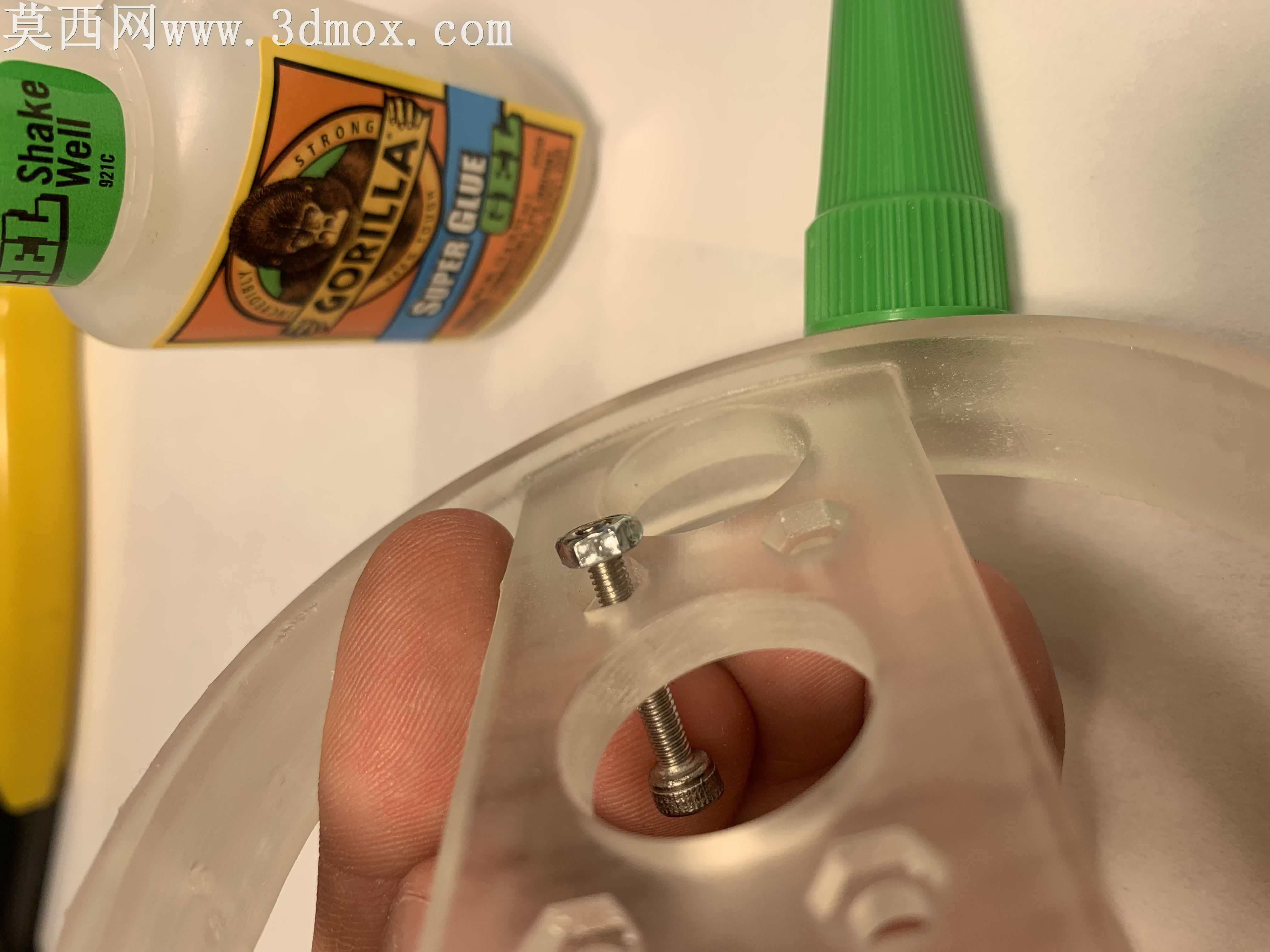

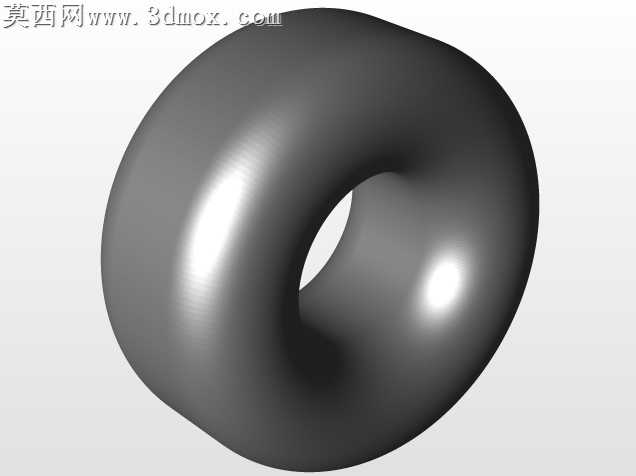

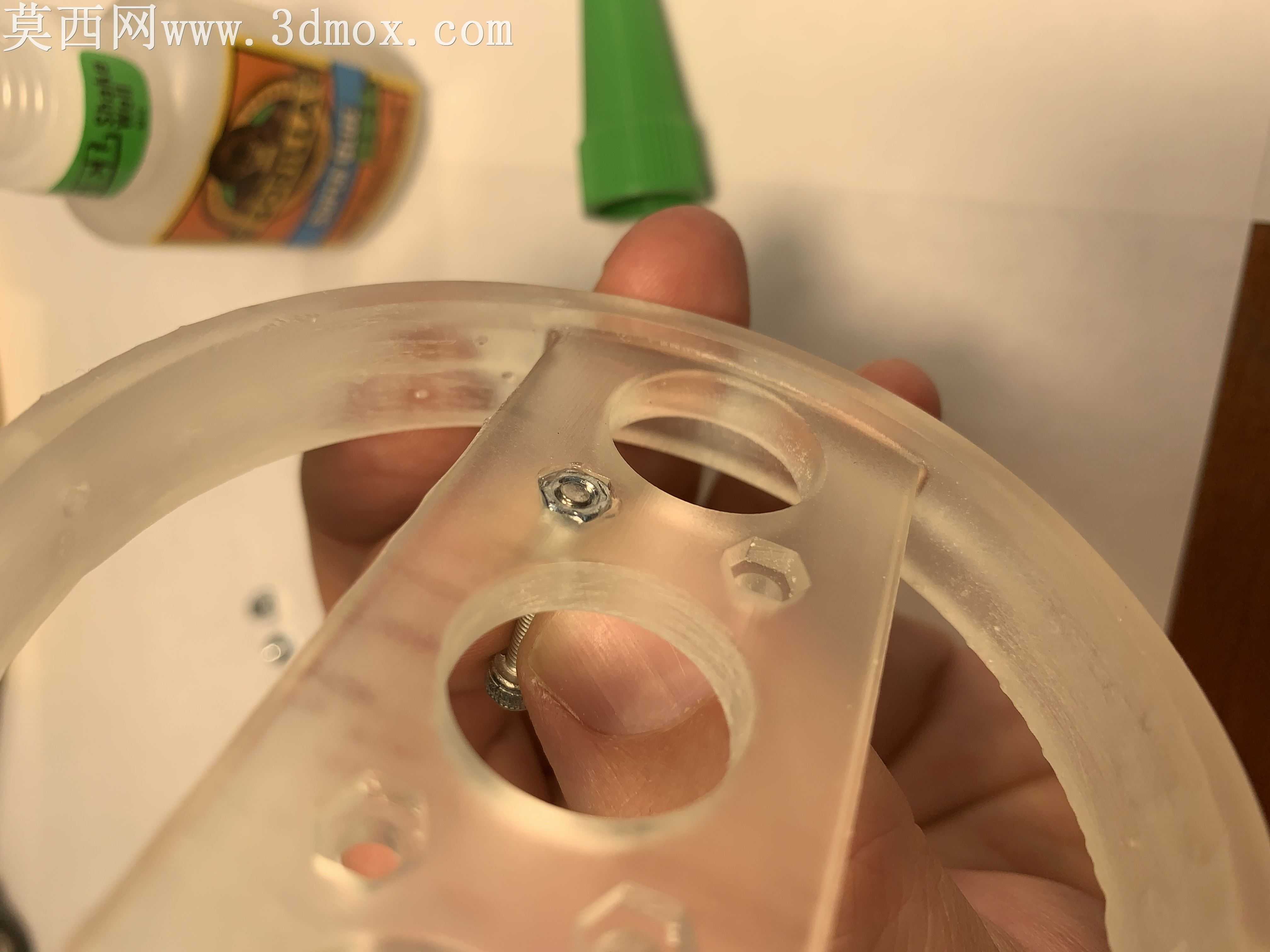

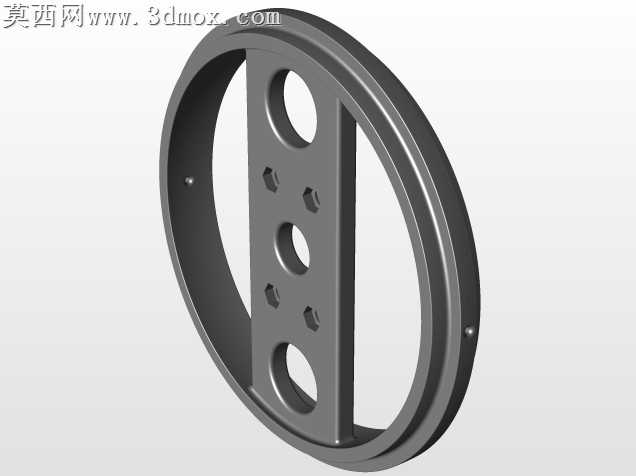

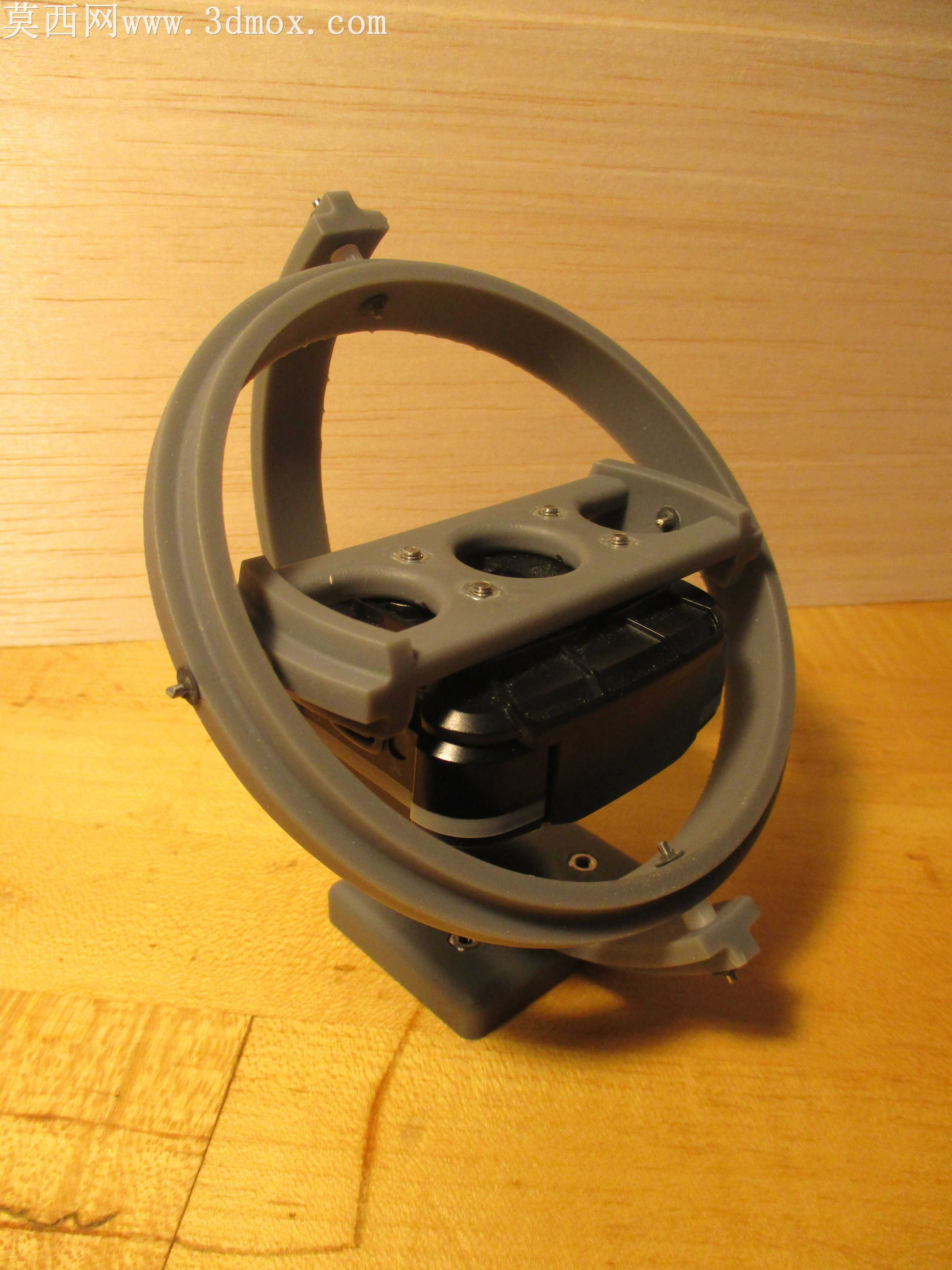

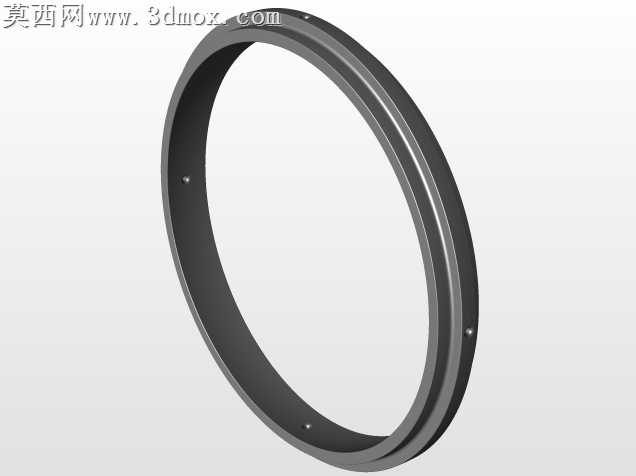

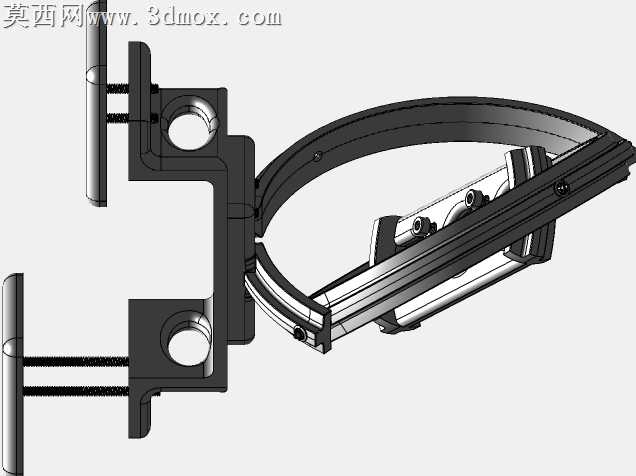

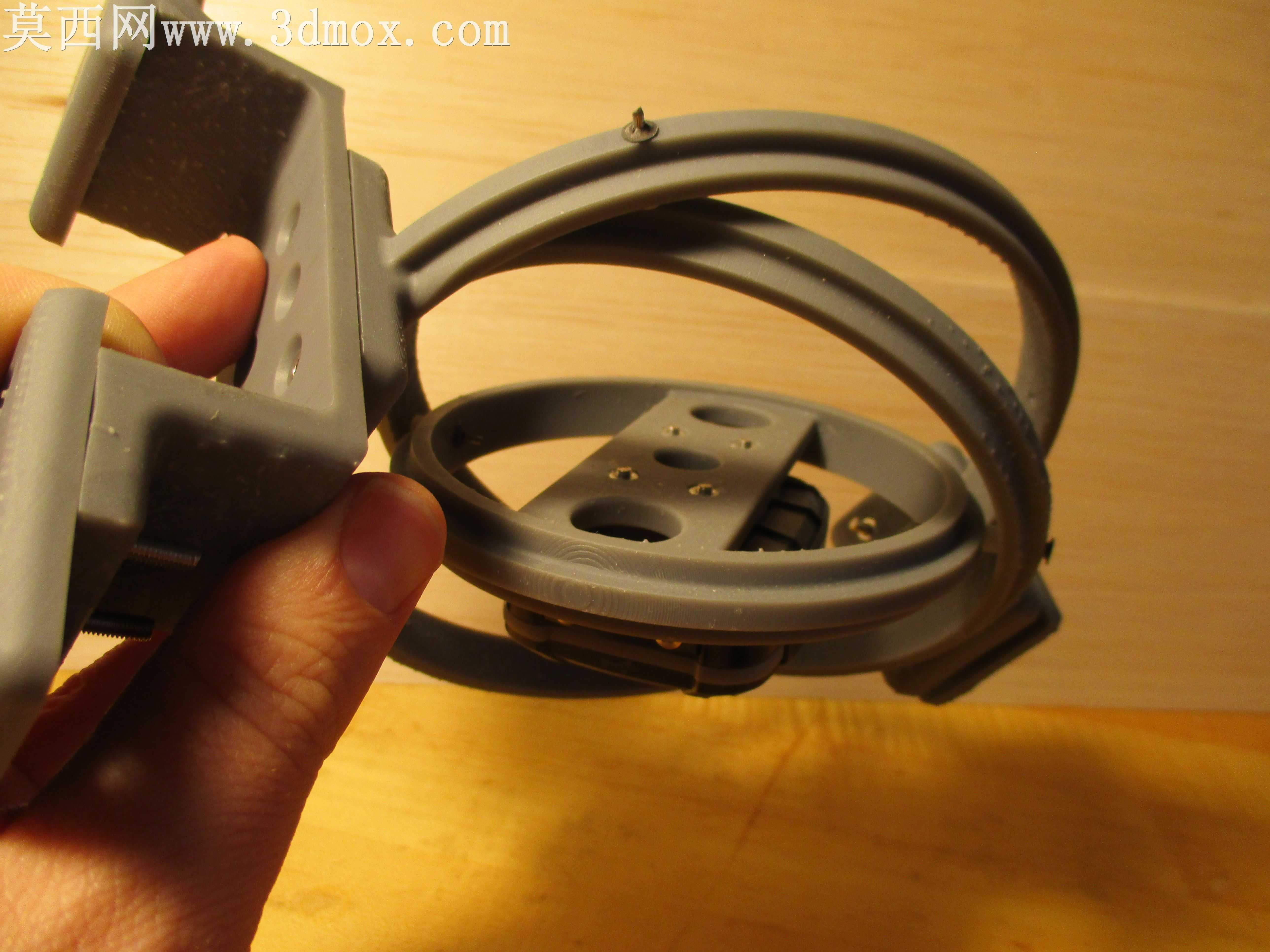

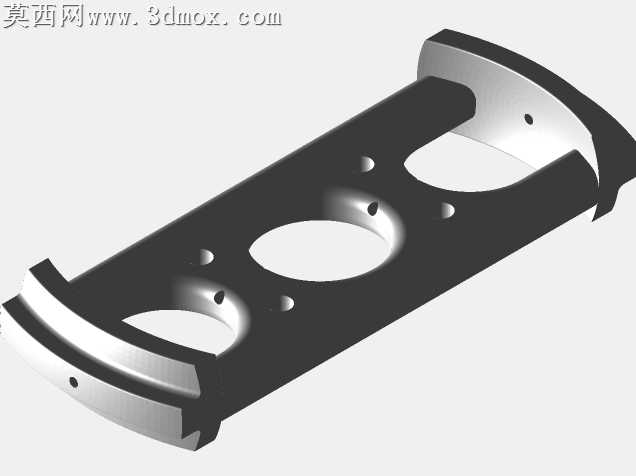

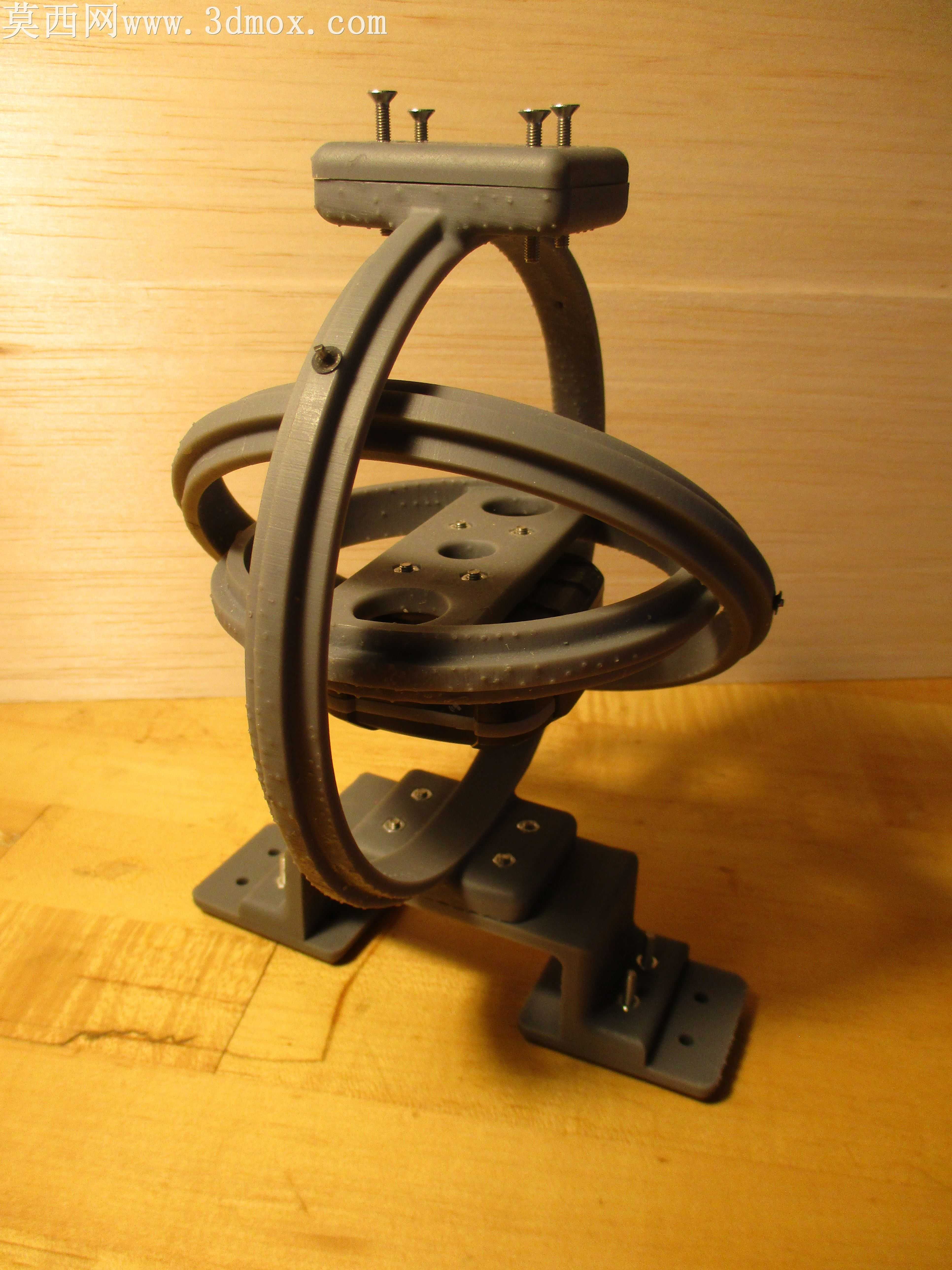

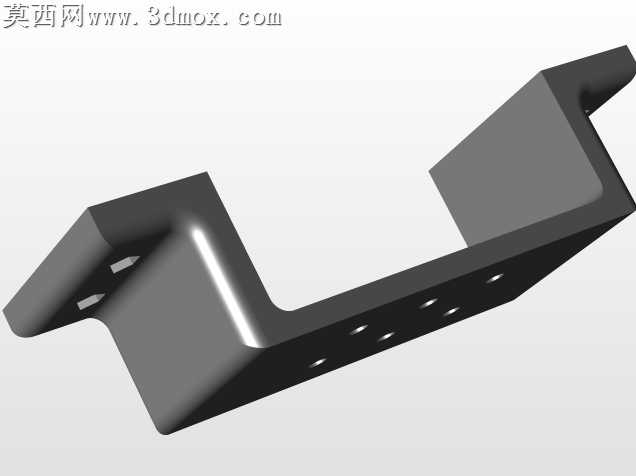

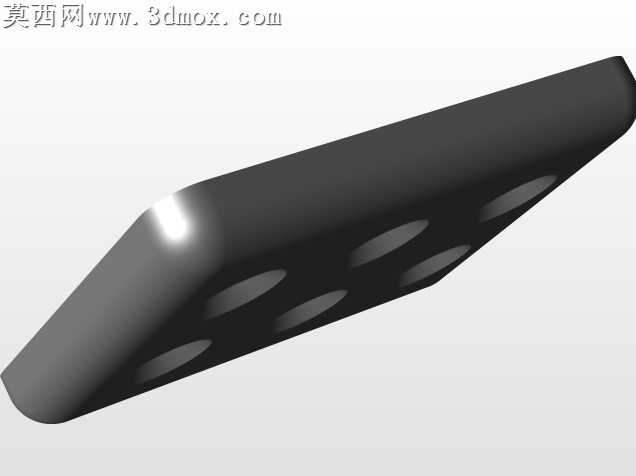

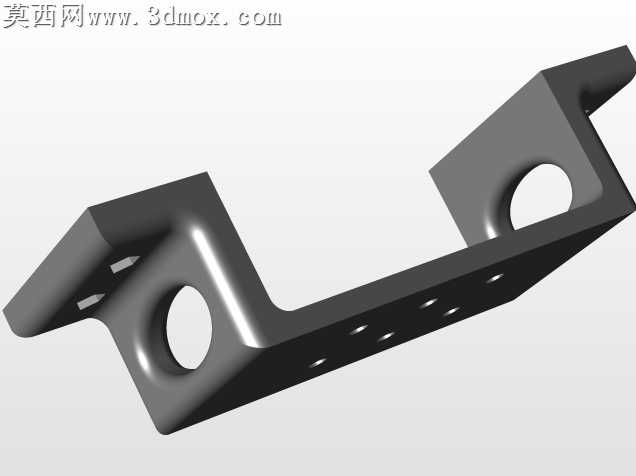

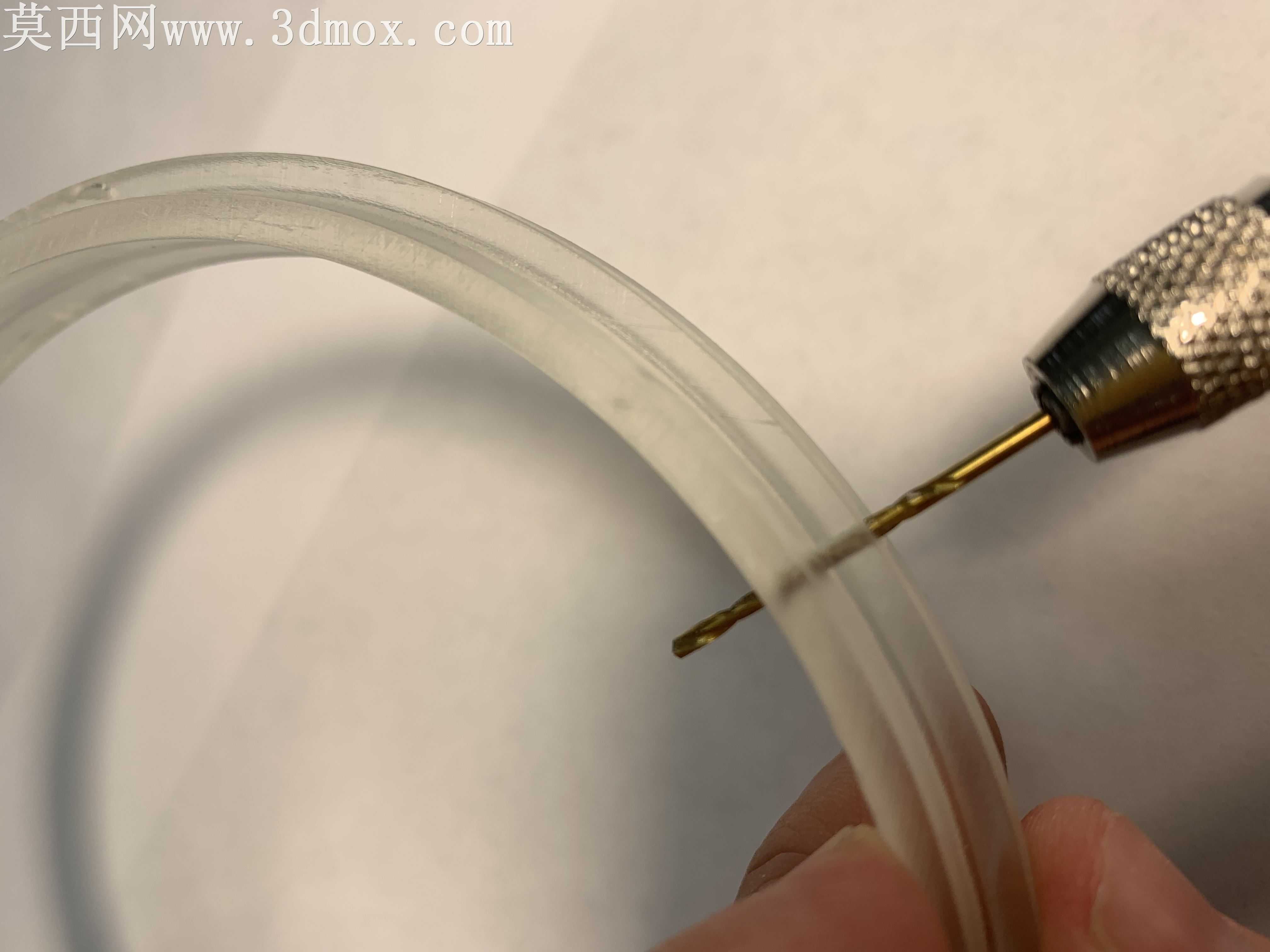

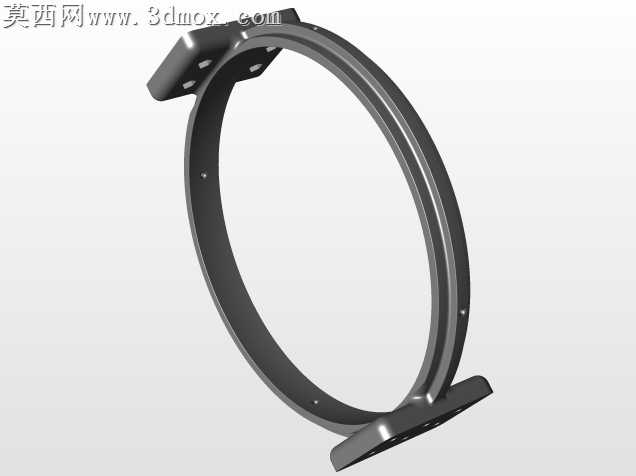

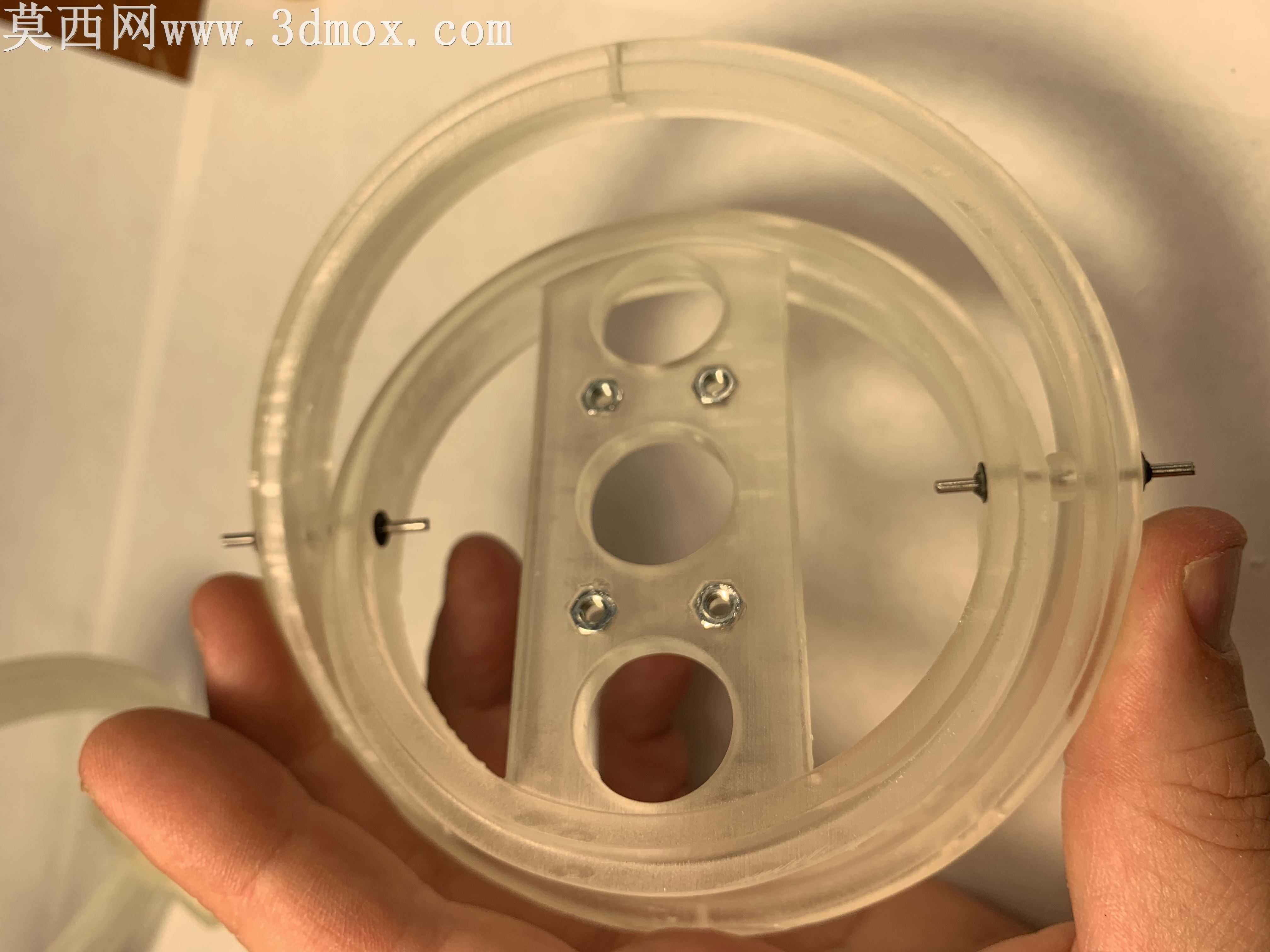

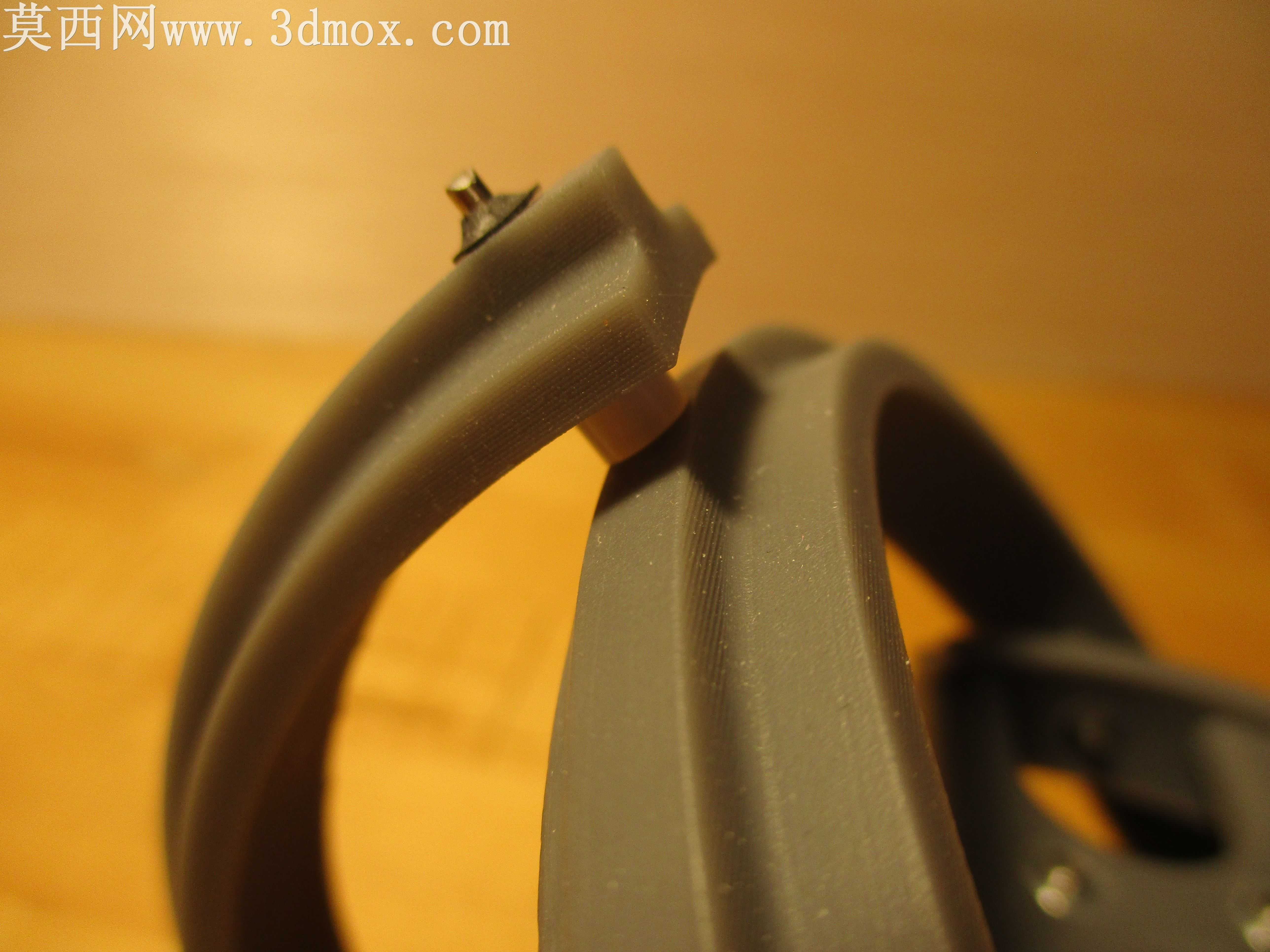

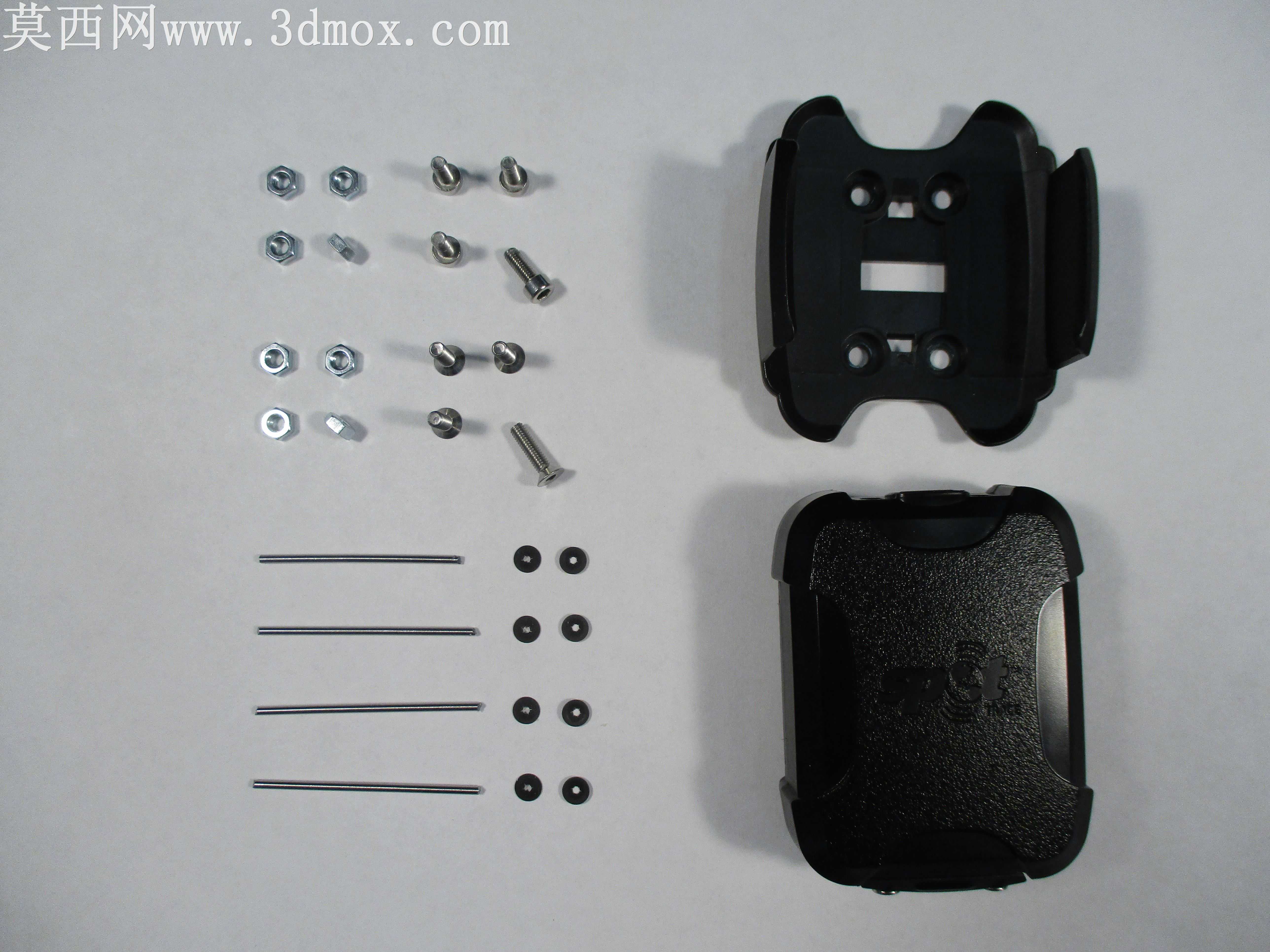

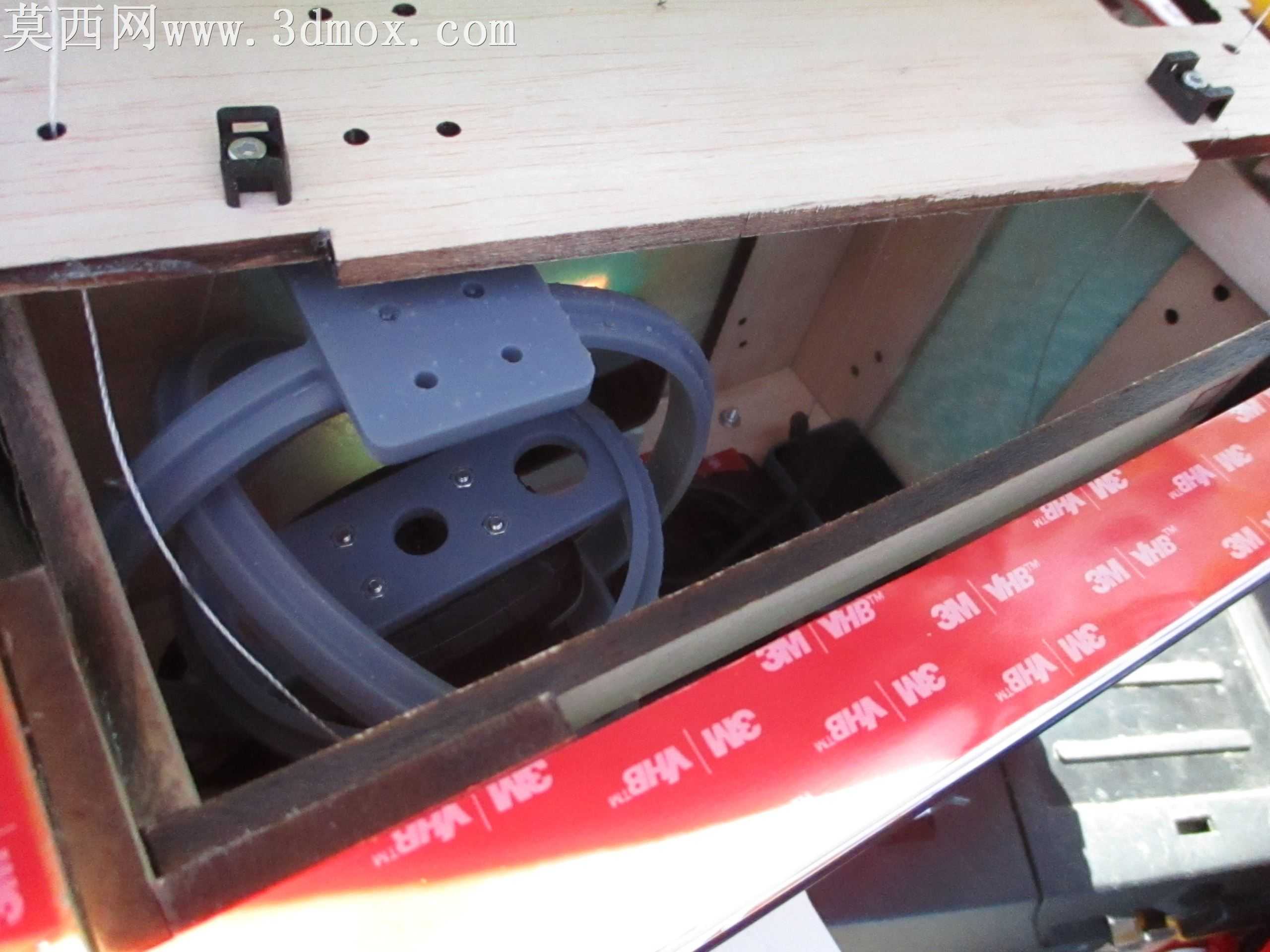

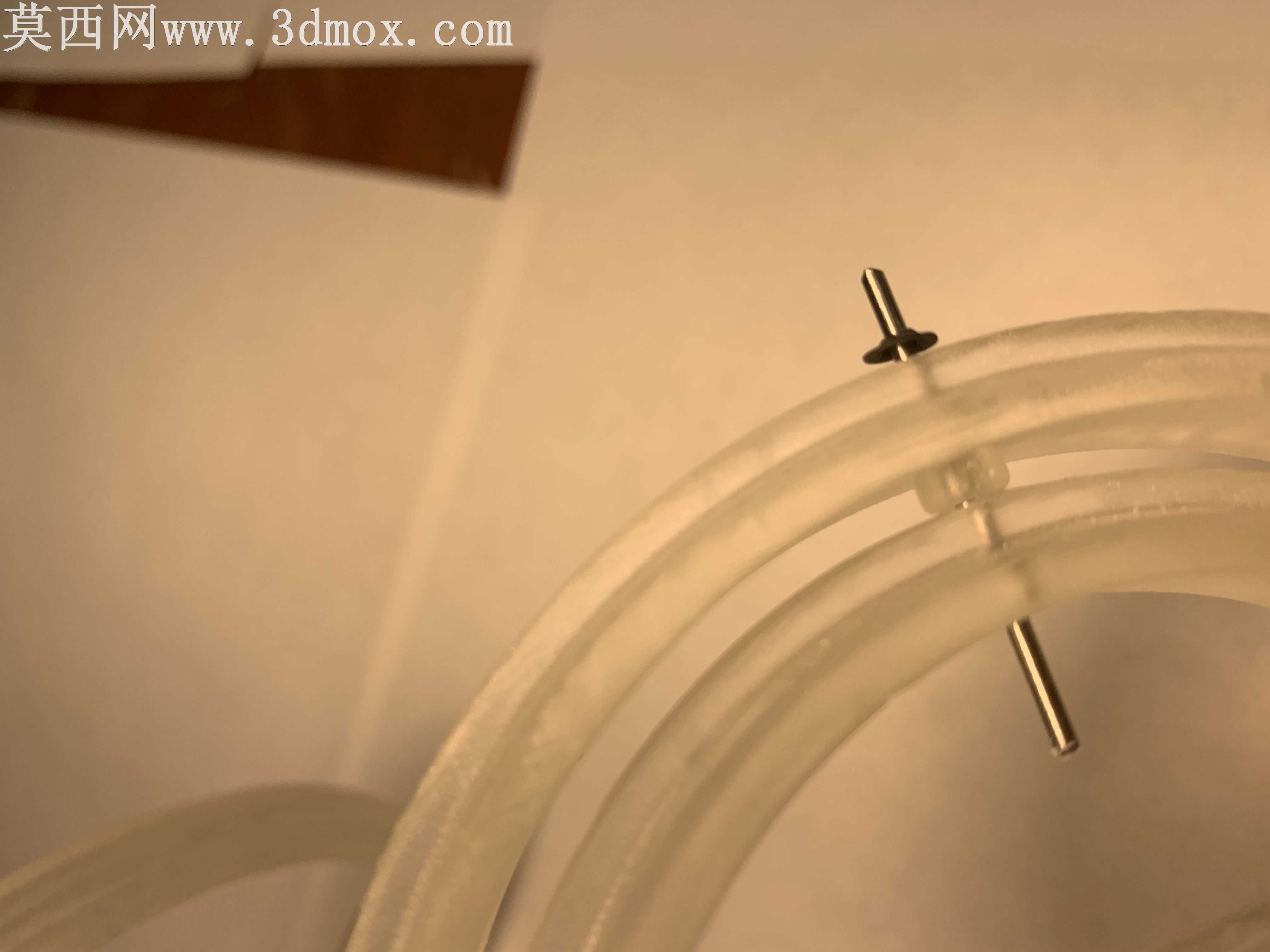

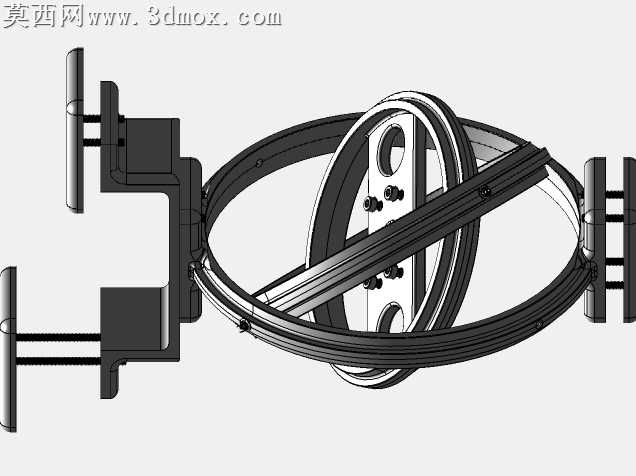

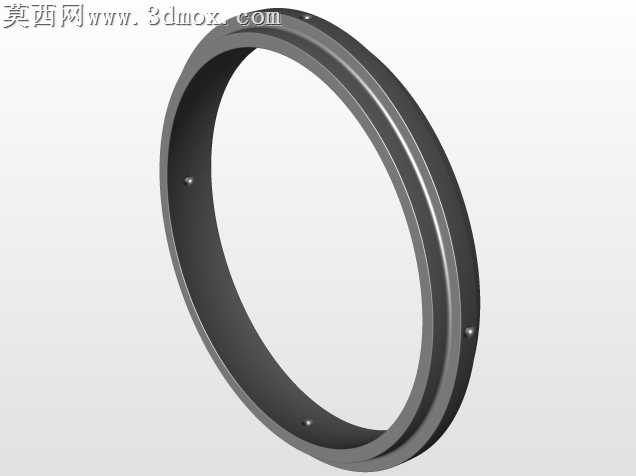

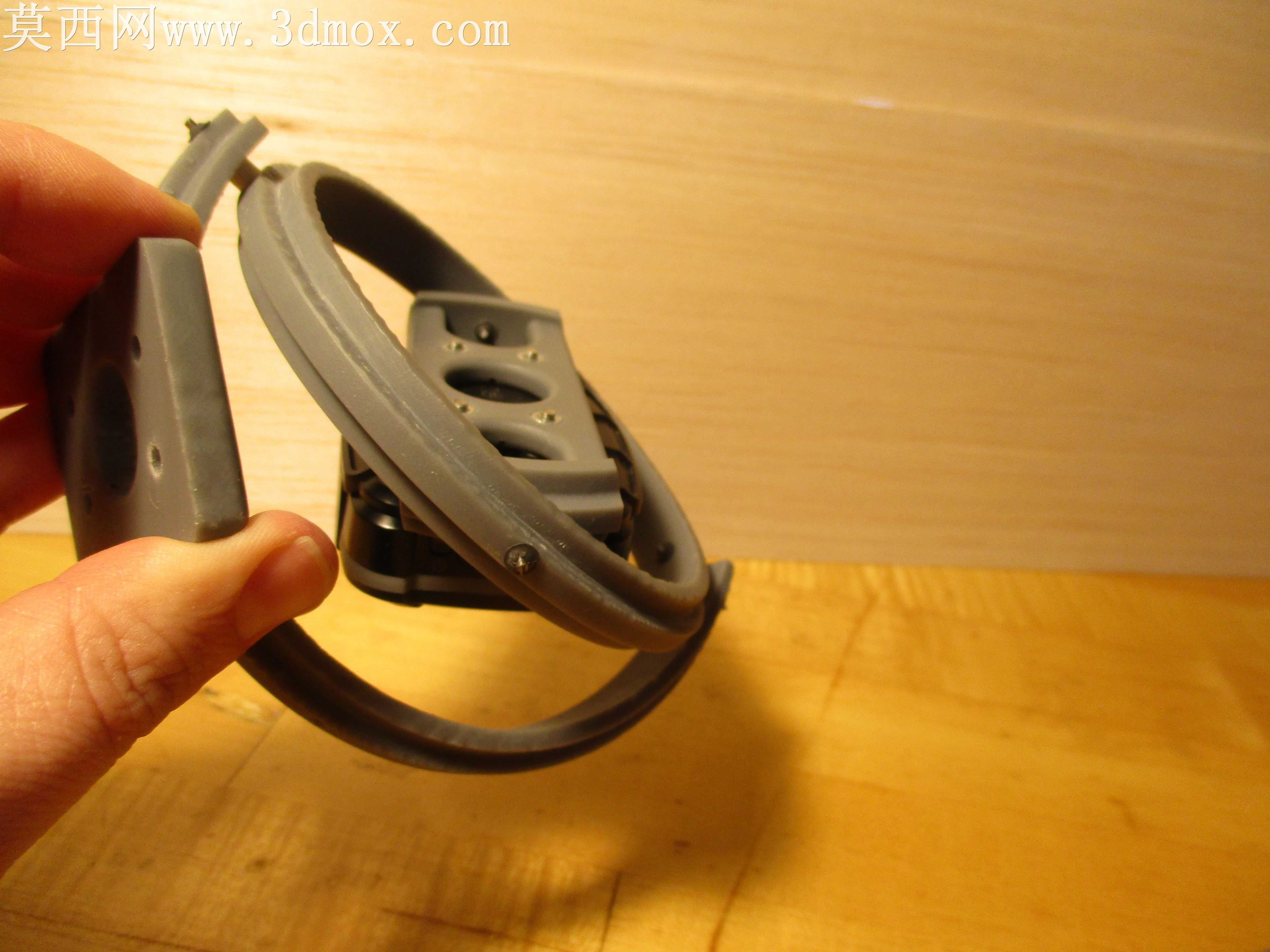

这是点跟踪GPS跟踪器的框架。我在NK实验室做了一次高空气球发射。它是用SLA Formlabs灰色树脂印在表格2上的。这里有两个版本。第二个是为了减肥。它未经测试。一些显示组装的照片是在Formlabs透明树脂中完成的。共有3个同心圆框，可绕2个轴旋转。六角凹槽用于M3螺母。GPS支架用螺钉固定在中心框架上。GPS放置在底座上，徽标侧朝内。GPS通过重力保持在正确的方位。有一个夹板可以帮助你连接到你的有效载荷上。有一个可选的电池框架，使电池和万向节紧密结合。这允许更好的电池和万向节定位更好的平衡。夹板为40mmX50mmX6mm。夹板孔是一个直径为3.75mm、间距为15mm x 30mm、带有90度埋头孔的松散孔。安装面（拆下卡箍）相距156mm。外圈的直径是152嗯。那个装有GPS和螺丝的重量约为280克，不带电池框架电池框架的高度增加了29毫米，占地面积为40毫米x114毫米。孔间距为98mm x 15mm。它可以跨在71毫米x 25毫米的电池上。它会增加大约60克质量.装配并自行承担使用风险。对于任何发布，请查阅并遵循您当地的法规。给NK实验室喊一声。来自麦克马斯特：12-M3螺母（McMaster Carr 90591A250）4或8-M3螺钉（平头，14mm+夹具连接宽度向上舍入[您可能会超过5mm]）（14mm+1/4in~=20mm McMaster Carr 92125A136）4-M3螺钉（内六角帽，8mm）（McMaster Carr 91292A112）4-尼龙垫片，1/8“长（McMaster Carr 94639A701）（您也可以打印垫片）6英寸1/16in钢棒（McMaster Carr 8888K171）8-1/16in推入式螺母（McMaster Carr 94807A015）超级胶水（我使用了Gorilla超级胶凝胶）（可选）打印（我们使用了带有灰色v4树脂的Form 2 SLA打印机，请注意，支撑材料可以使所需材料体积翻倍：1个内圈（35mL）1个中圈（26mL）1个外圈（57mL）4个垫片（您也可以购买垫片）（0.1mL ea）（I打印附加）1或2个夹板（11mL ea）可选电池架附件：电池架（33mL），+4 M3螺母，+1夹板，4个蓄电池连接螺钉（12mm M3平头麦克马斯特卡尔92125A132）工具：对角刀具对于硬线（Knipex 70 01 160）1/16英寸钻头（McMaster Carr 29115A711）销虎钳（McMaster Carr 8455A12）推入工具（McMaster Carr有一个）（我用了dremel夹头扳手中心的孔）（如果我要做很多这些，我可以想象制作一个夹具，用于压具或钳子扳手）锉刀/砂纸2毫米内六角扳手（用于平头螺钉）（麦克马斯特卡尔7813A43）2.5毫米内六角扳手（用于内六角螺钉）（麦克马斯特卡尔7813A44）总成说明：1。检查并清理3D打印件。如果打印了间隔垫圈，请确保顶部和底部平滑、平坦和平行。2。用销钉虎钳中的1/16”钻头，将1/16”钻头穿过1/16”孔几次，清理干净。超级胶水M3螺母到六角形孔小心不要胶水自己或线程。四。戴着手套，我喜欢用一个长的螺丝钉，末端有一个螺母，加上胶水，然后把螺母拉进洞里，这样它就可以正确地固定了。（如果我再设计一次，我可能会换成黄铜镶件。）5个。使用对角切割工具将6英寸的杆切割成4-1.5英寸的部分。把你的部分卷过一个平坦的表面检查直线度。使用推入式螺母工具（或金属片中的适当尺寸孔[3.3mm或?“]）将推入式螺母推到每个杆的末端，并修剪多余的部分（这有点棘手）。你可能想把一些东西放在路上，这样你就不会把它推得太远。将带有推入式螺母的杆穿过内环、隔套、中环。8。推入另一个推入式螺母，小心不要挤压零件（造成摩擦）。（也许用一些你能拔出的东西作为间隔）9。在另一边重复。对外环和中环重复上述步骤。将GPS支座拧到中心环上。给GPS充电并打开它。卡入底座上的GPS，徽标朝内。将完成的万向节安装到电池底座（可选）。14。将总成安装到有效负载上。在用这个跑完之后，我做了一个快速的轻量级版本，以防我们需要再次启动。在未来，我认为对重量和耐用性。更轻-重量更换零件：1个内部圆形打火机（13mL）1个中间圆形打火机（22mL）1个外部圆形打火机（25mL）电池架打火机（30mL）此版本稍小，仅从一侧安装。如果没有电池架，则需要大约130mm的高度间隙。在其他框架125mm（偏离中心）-135（居中）中，装有GPS且无电池框架的打火机总成的重量约为180克较小的版本放在一起有点难。它仍然未经测试
