L298N双路电机驱动控制电路板

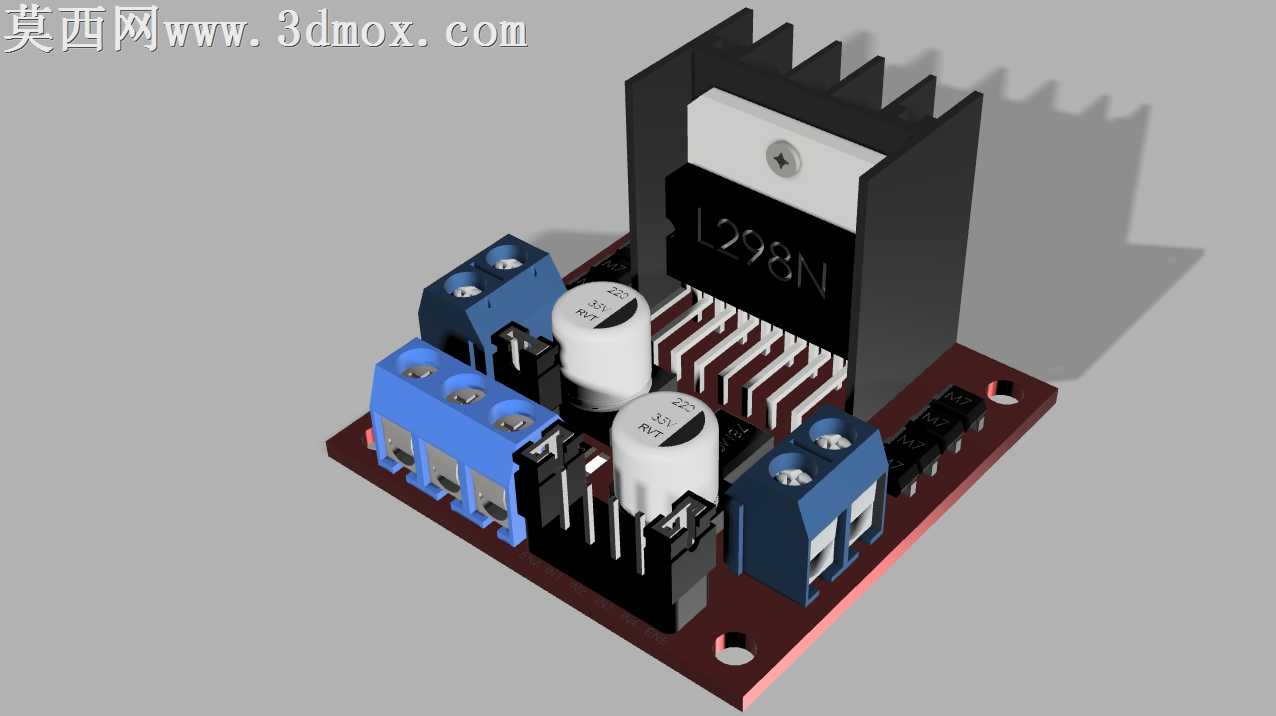

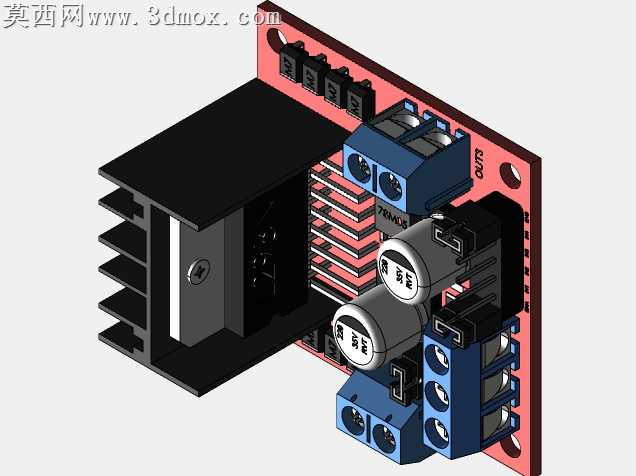

本作品为L298N双路电机驱动模块的三维建模成果，建模过程中严格参照实物的实际尺寸与结构比例，在三维软件中完成全参数化的零件建模与整体装配。首先针对核心的L298N主控芯片进行建模，还原芯片的引脚排布、表面丝印标识以及顶部配套的黑色散热片结构，散热片的鳍片间距、厚度、固定螺丝孔位都完全匹配实物规格，还原散热结构的真实形态。其次对电路板基板进行建模，还原红棕色PCB板的轮廓、安装固定孔位、板上走线的布局特征，同时对板载的两个铝电解电容进行精细化建模，还原电容的圆柱形壳体、顶部的防爆压痕、表面的参数标识印刷细节，电容的引脚弯折形态、焊接点位的凸起结构都做了写实还原。针对板上的蓝色接线端子，建模时还原端子的卡扣结构、接线孔位、螺丝调节位的细节，区分端子的塑料绝缘外壳与内部金属导电件的不同材质表现，同时还原板载的排针接口、稳压元件、指示灯等小型电子元器件的位置与形态，确保整体装配的干涉检查完全合格，各零件的装配关系与实物完全一致。渲染阶段采用写实渲染方案，为PCB基板赋予哑光红棕色板材材质，为散热片赋予磨砂黑色金属材质，为电解电容赋予哑光白色塑料外壳与银色金属顶盖材质，为接线端子赋予亮蓝色硬质塑料材质，为金属引脚赋予亮银色金属材质，同时添加合适的环境光与阴影效果，还原模块的真实质感。设计思路围绕电子模块的结构还原展开，重点突出驱动模块的接口布局、散热结构、元件排布特征，既可以用于电子结构设计的参考演示，也可用于机电一体化项目的装配模拟、教学演示场景，帮助使用者直观理解L298N驱动模块的硬件结构与安装尺寸，为相关电路设计、机械结构配套提供精准的三维模型参考。
