简易手动挤压式应急呼吸辅助装置

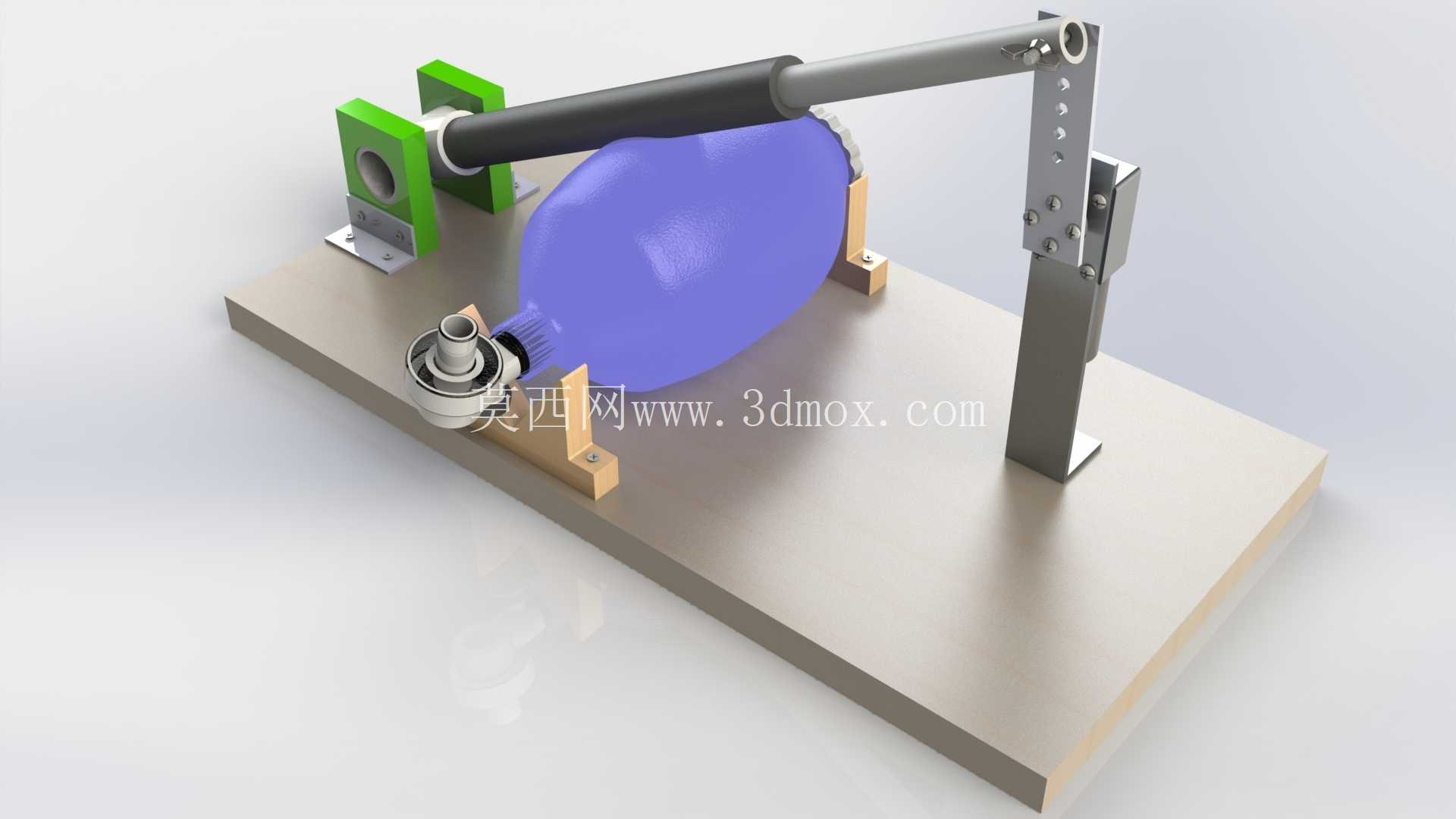

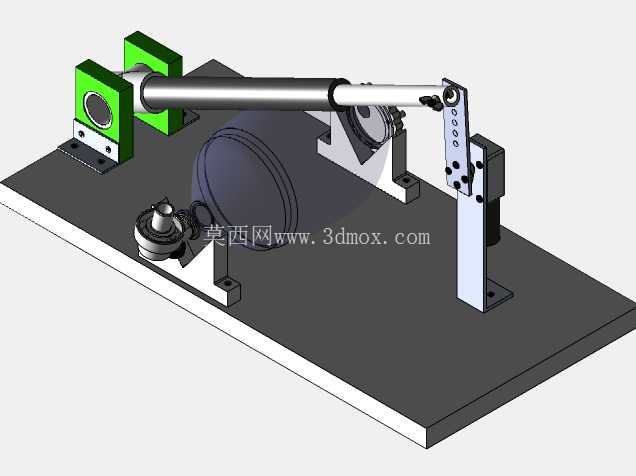

这款手动挤压式呼吸辅助装置，核心定位是资源受限场景下的应急通气支持，面向无专业高端呼吸设备的临时医疗点位、野外急救场景、灾害应急救援现场设计，解决常规电控呼吸机依赖电力、供应链不足时的基础通气供给问题。装置整体采用卧式台架布局，所有功能部件集成在一块平整的金属安装底板上，底板预留的安装孔位可直接通过螺栓固定在桌面、推车台面等硬质平面上，整体安装边界控制在常规操作台的可用范围内，不需要额外定制安装基座，现场部署时仅需普通紧固工具即可完成固定。

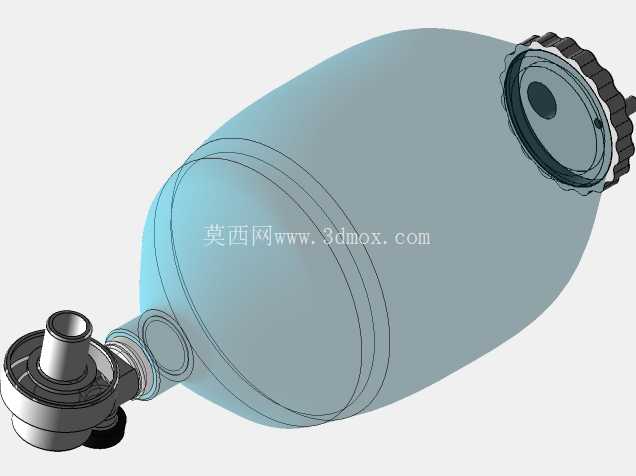

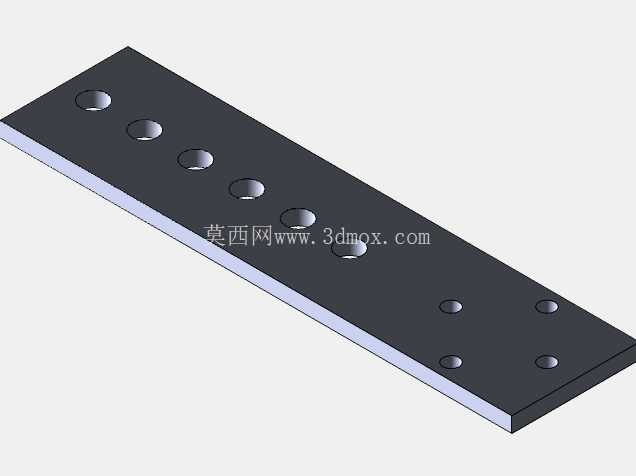

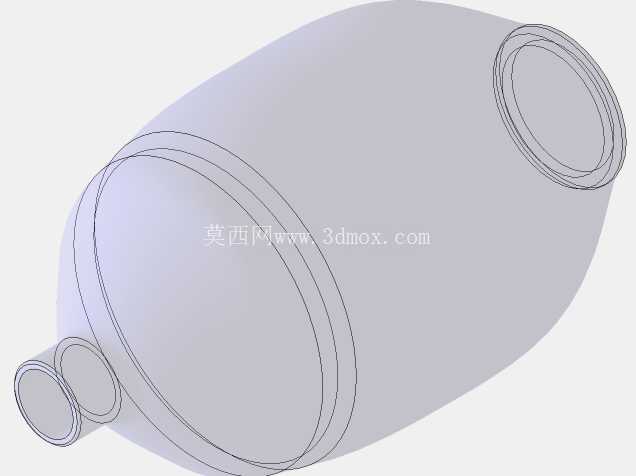

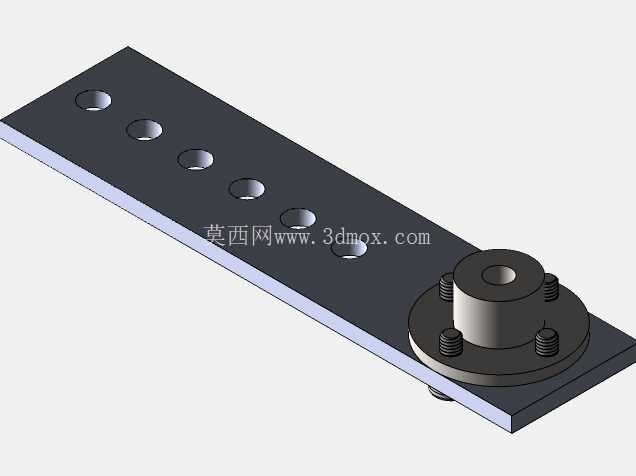

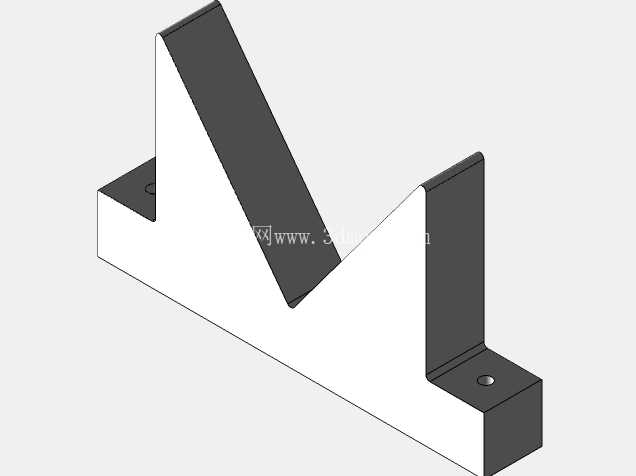

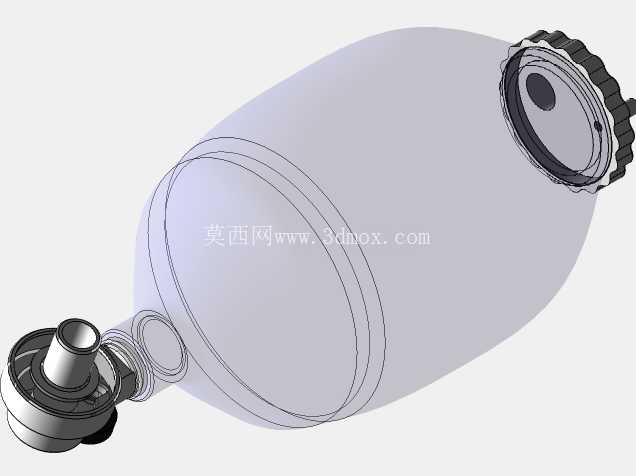

从功能实现逻辑来看，装置核心是通过机械结构替代人工手动挤压呼吸囊，实现稳定的通气频率与潮气量输出。呼吸囊采用常规医用人工呼吸球囊规格，被固定在两侧的支撑结构之间：一侧是带缓冲垫的固定挡块，直接锁附在底板上，用于限定呼吸囊的静态位置，避免挤压过程中囊体移位；另一侧是带铰接结构的挤压摆臂，摆臂的动力输入端连接手动操作杆，操作杆通过带座轴承固定在立式支撑柱上，支撑柱上开设的多档位调节孔位，可通过插销调整摆臂的摆动行程，以此匹配不同规格呼吸囊的挤压深度，对应调节输出的潮气量参数，满足不同通气需求。

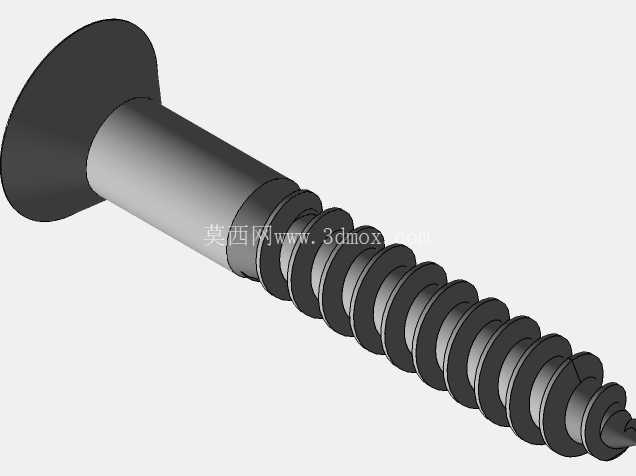

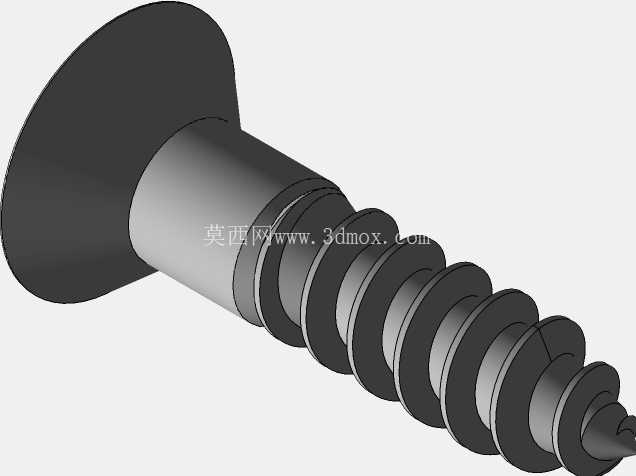

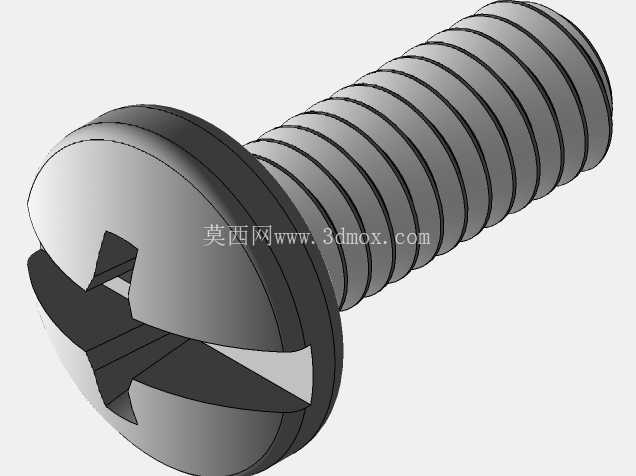

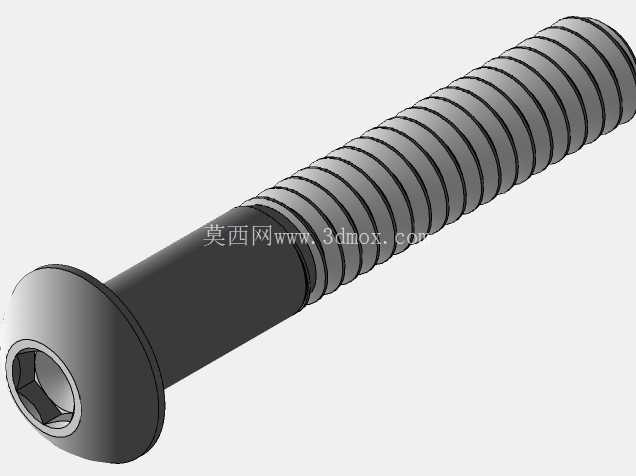

设计过程中优先考虑了加工可及性，所有结构件均采用常规工程材料制作，不需要特殊的精密加工设备：底板采用普通冷轧钢板裁切折弯成型，支撑柱、摆臂采用标准型材切割打孔，铰接位置采用通用标准紧固件连接，呼吸囊固定座采用硬质工程材料制作，接触面粘贴软质缓冲垫，避免挤压过程中磨损囊体。整个装配过程不需要复杂的工装夹具，仅需常用的手钻、扳手、手锯等工具即可完成全部零件加工与整机装配，适合在加工条件有限的场景下快速制作落地。

操作逻辑上，使用者通过往复扳动操作杆，即可带动摆臂周期性挤压呼吸囊，呼吸囊的进出气接口可直接连接常规呼吸管路与患者通气面罩，不需要额外定制转接配件。摆臂的铰接位置设置了阻尼结构，避免操作过程中摆臂回弹过快导致的通气节奏紊乱，立式支撑柱上的档位孔位可根据使用需求快速调整，操作杆的握持位置包裹防滑套，长时间操作时可降低手部疲劳感。装置的所有外露结构件均做了圆角处理，没有尖锐棱角，避免现场操作时出现磕碰划伤的风险。

从实际使用的适配性来看，装置可兼容市面主流规格的一次性人工呼吸囊，更换囊体时仅需松开两侧固定挡块的紧固螺丝即可快速拆装，不需要拆解整机结构。固定挡块上开设的长条形调节孔，可适配不同直径、不同长度的呼吸囊安装，拓展了装置的适用范围。整个装置没有复杂的电控元件、气动元件，不存在易损的精密部件，日常存放仅需做好防尘处理即可，不需要定期维护校准，在应急储备场景下可长期存放随时启用。

结构设计上充分考虑了操作的人机工程学，操作杆的摆动角度设置在人手舒适操作的范围内，站立操作时不需要过度抬臂或者弯腰，坐姿操作时也可轻松施力。底板的重量经过配重设计，扳动操作杆时整机不会出现翘边、移位的情况，不需要额外按压固定。呼吸囊下方设置的承托支架，可在非挤压状态下承托囊体重量，避免囊体长期受重力拉扯导致接口松动漏气，承托支架的高度也可通过螺丝调节，匹配不同尺寸囊体的安装高度。
