低成本简易急救呼吸机结构设计

这款应急通气装置的设计初衷，是面向突发公共卫生事件、医疗资源挤兑场景下的快速产能补位需求，整套结构完全依托市面通用标准件搭建，无需依赖精密加工设备即可完成组装，可在短时间内实现批量投产，适配基层诊疗点、临时隔离点、灾害救援现场等缺乏专业呼吸支持设备的场景，为存在自主通气障碍的患者提供基础的间歇正压通气支持，填补常规急救设备供应缺口。

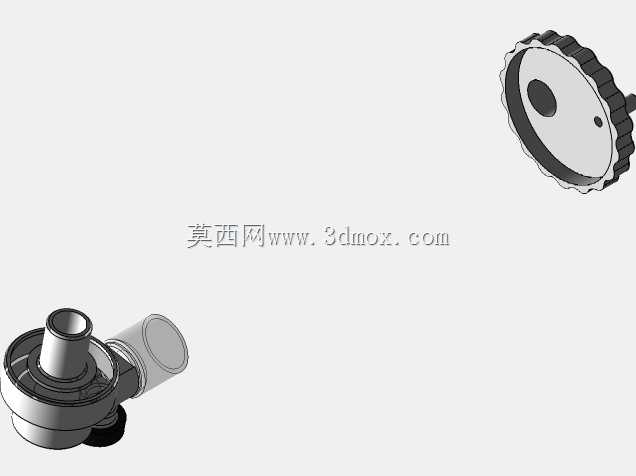

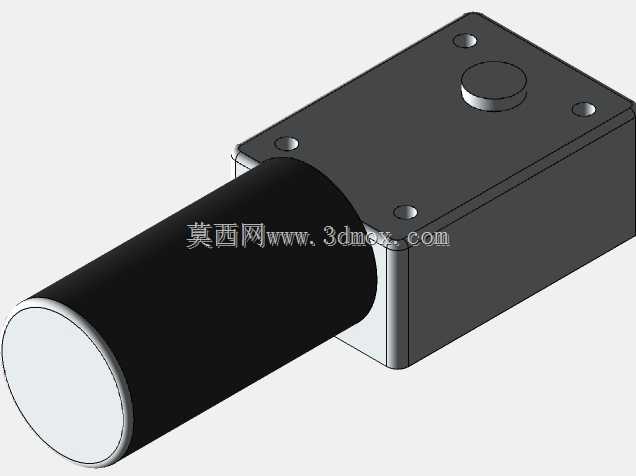

从功能实现逻辑来看，装置核心围绕两个核心调节维度做结构简化：呼吸频率调节通过旋转旋钮改变传动机构的往复行程周期实现，旋钮与曲柄传动组直连，转动时可连续调整连杆摆动的角速度，无需额外电控单元即可覆盖临床常用的急救通气频率区间，调节过程无档位限制，操作人员可根据患者实际体征实时微调，操作逻辑直观，无需经过复杂的设备操作培训即可上手。潮气量调节则通过移动连接螺丝的固定位置实现，连接螺丝在支架的长圆孔内滑动时，可改变气囊压缩臂的杠杆比，进而调整每次往复动作对呼吸气囊的压缩幅度，实现通气量的连续可调，适配不同体重、不同通气需求的患者，调节位置带有清晰的刻度标识，可快速对应到常规潮气量参考区间，减少现场调试的试错成本。

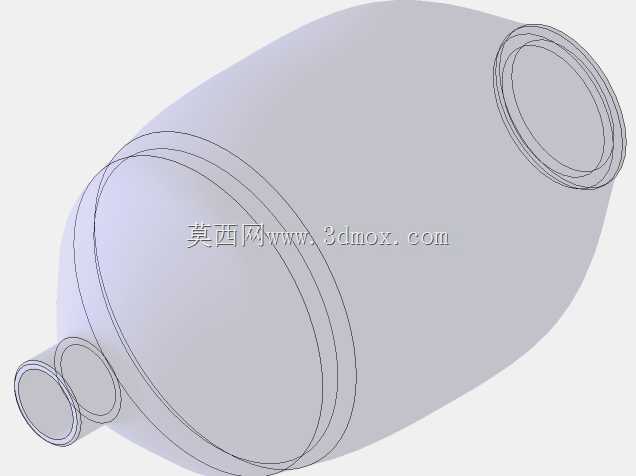

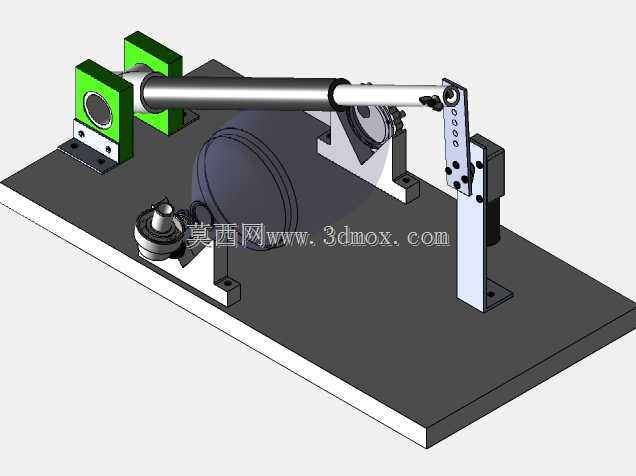

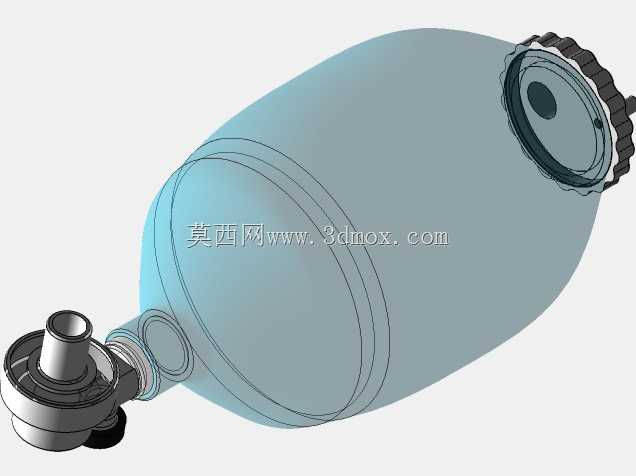

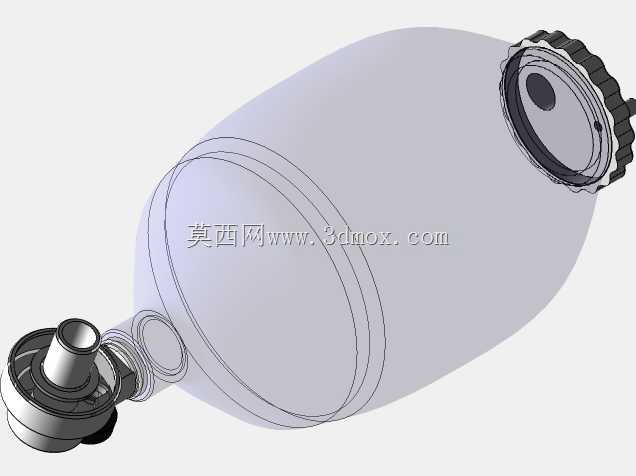

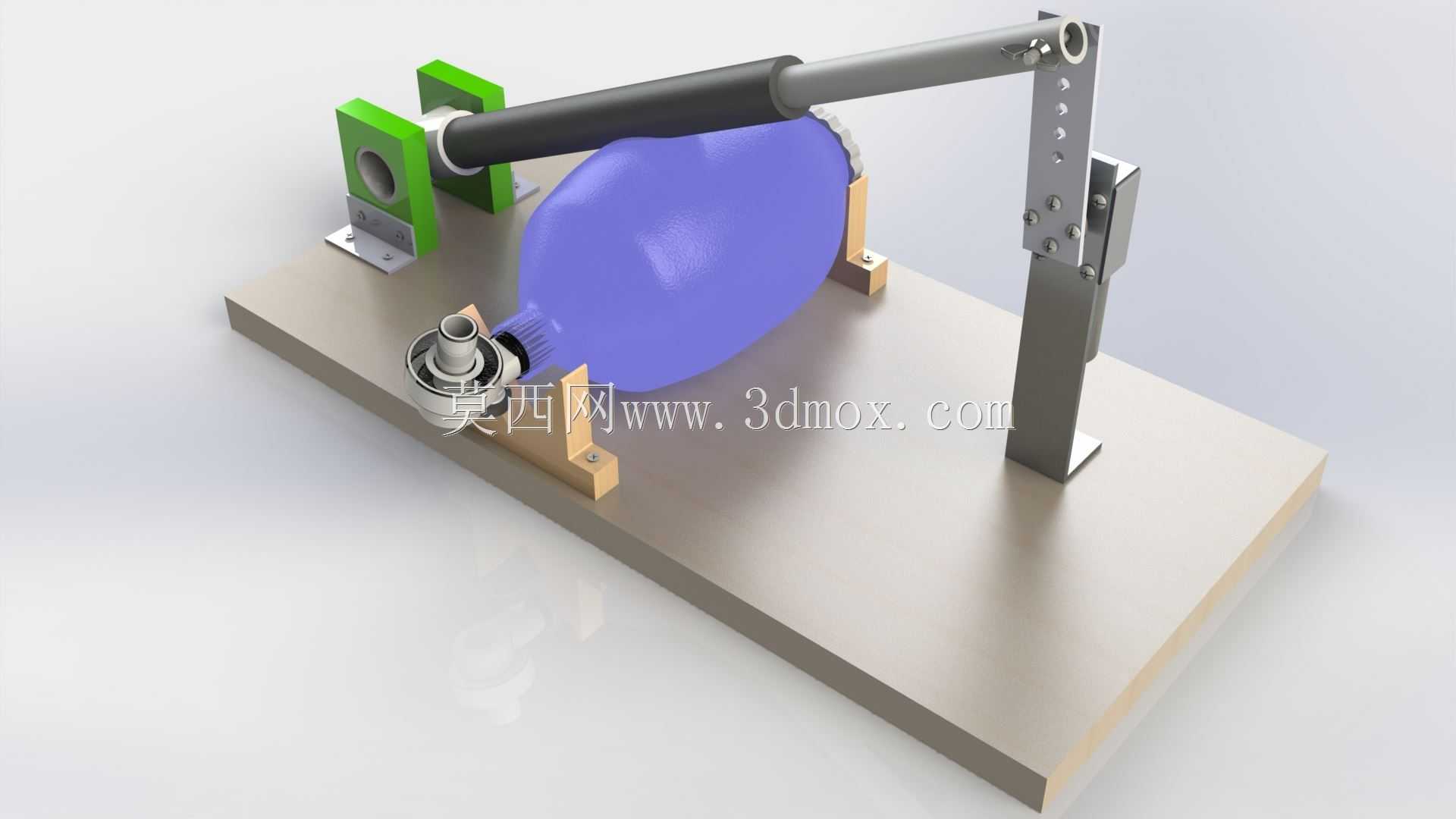

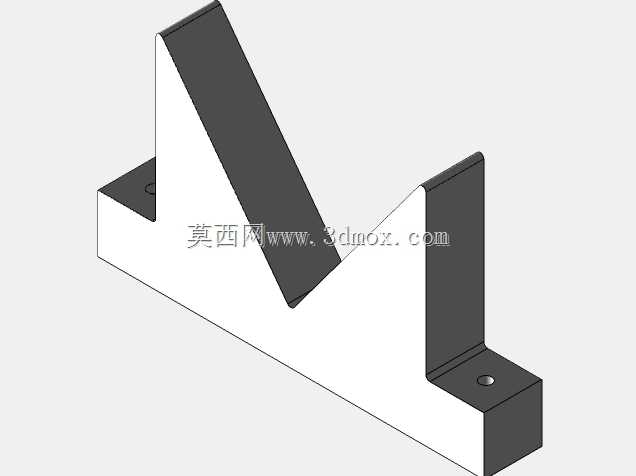

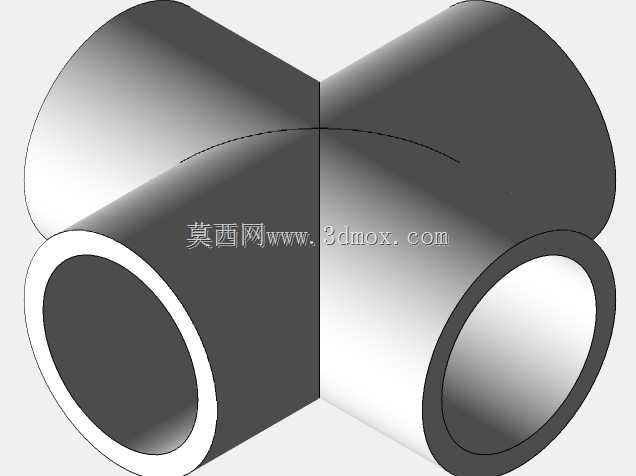

整套装置的安装基准为一块平板式安装底座，所有功能组件均通过螺栓固定在底座上，安装时无需复杂的找正工序，底座采用通用金属板材裁切成型，平面度公差满足常规装配要求即可，无需额外精加工。底座左侧为气囊压缩端的固定支架，采用两块立式支撑座固定传动转轴，转轴一端连接手动操作的长摇臂，摇臂外层套有绝缘防滑握套，方便操作人员长时间握持操作，转轴中段连接偏心压块，压块工作面贴合呼吸气囊的侧壁，转轴转动时带动压块做圆弧往复运动，周期性挤压气囊完成送气动作。呼吸气囊采用市面通用的标准急救呼吸球囊，通过两个简易L型支架限位固定在底座上，支架的腰型孔设计可适配不同规格尺寸的呼吸球囊安装，无需定制专用气囊配件，降低后期耗材替换成本。气囊的输出端直接连接标准呼吸管路接头，可通用常规的急救呼吸回路配件，无需额外转换接口。

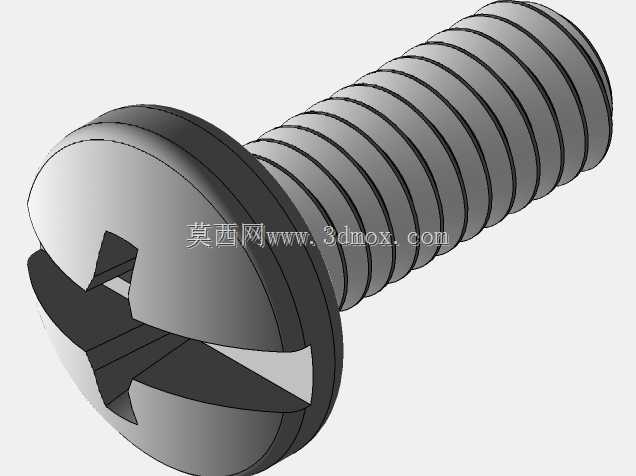

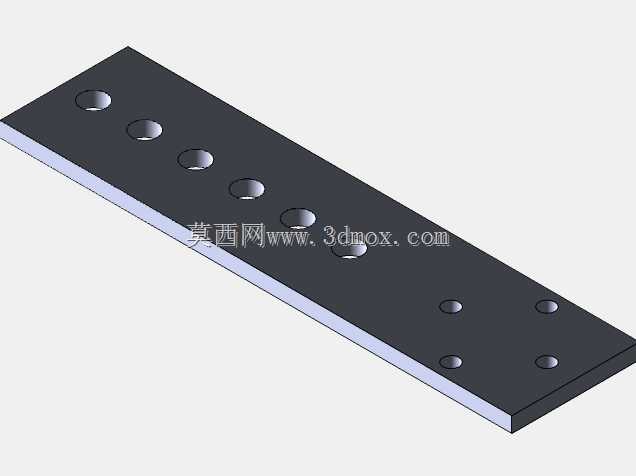

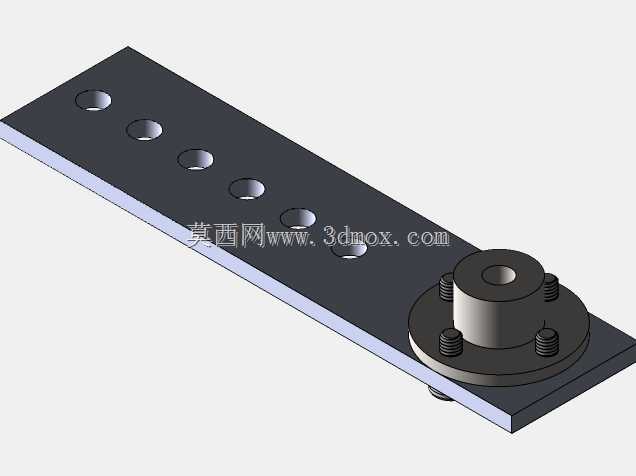

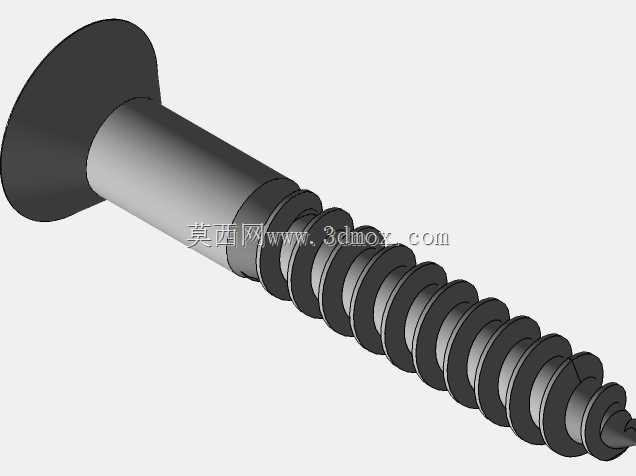

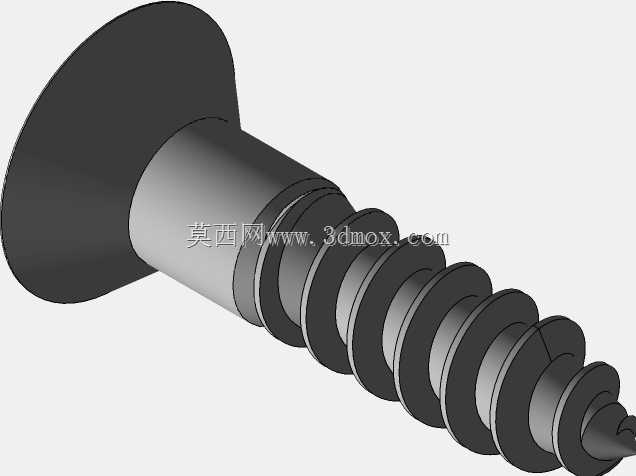

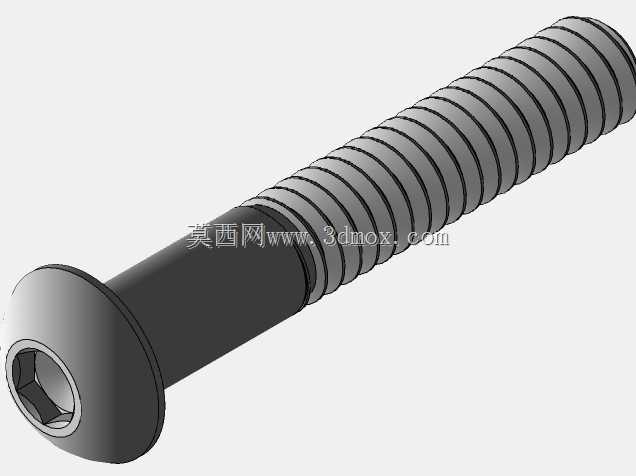

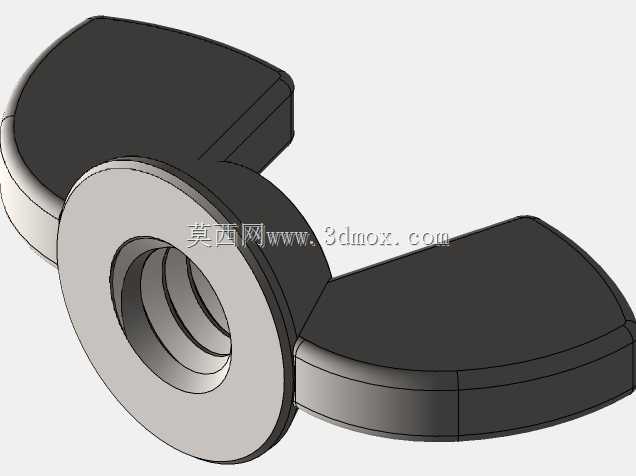

底座右侧为竖直安装的导向立柱，立柱上加工有等距排列的调节孔位，用于安装行程限位块与连接螺丝，连接螺丝穿过调节孔将传动连杆与压缩摇臂连接，更换不同位置的孔位即可改变传动比，调整通气量的大小，立柱底部通过法兰座与底座固定，可承受往复操作带来的侧向冲击力，长期使用不会出现松动变形。整套装置的所有连接紧固件均采用国标通用规格，损坏后可随时在常规五金门店采购替换，无需专用配件供应。

从安装边界来看，整套装置平放时的占地尺寸仅相当于常规台式设备大小，可直接放置在急救推车、病床边桌或者临时搭建的急救台面上使用，无需额外的固定安装工序，底部可加装防滑胶垫避免操作时出现滑动。装置总重量控制在单人可搬运的范围内，可随急救箱快速转运到现场使用，无外接电源要求，完全依靠手动操作即可运行，适配无稳定供电的野外救援、灾害现场等极端使用场景。

结构设计上完全规避了定制化加工需求，所有结构件均可通过通用型材裁切、钻孔完成制作，不需要3D打印、数控铣削、车削等加工工序，也不需要配套电控系统、伺服驱动部件，普通的五金加工点即可完成全套零件的生产，组装过程仅需要常规扳手、螺丝刀等通用工具，单台装置的组装时间不超过十五分钟，可在应急状态下快速铺开产能。整套结构的运动副均采用间隙配合设计，加工公差要求宽松，普通加工精度即可满足运行需求，不会出现因为零件精度不足导致的卡滞、调节失效等问题，长期存放后也不会因为锈蚀、老化出现功能故障，适合作为战略应急物资长期储备。

在实际使用场景中，该装置可替代专业急救呼吸机完成基础的通气支持操作，经过简单培训的基层医护人员、急救志愿者即可操作使用，在专业设备不足的情况下为患者争取宝贵的救治时间，装置的结构完全开放，后期可根据实际使用需求加装压力表、流量调节阀等附加配件，拓展更多临床使用功能，基础版本则保持最简结构，最大化降低生产与使用门槛，满足极端条件下的急救通气需求。
