三自由度旋翼式悬停支撑装置结构设计

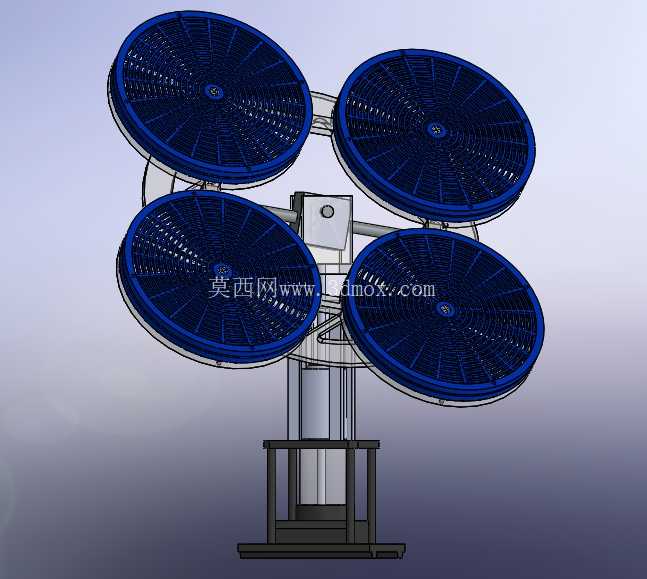

　　这套三自由度悬停支撑装置的核心应用场景，集中在小型多旋翼测试平台、低空悬停类教具、以及小型气动载荷模拟试验台的搭建环节，区别于常规飞行设备直接集成动力的设计思路，该装置将旋翼承载框架与姿态调节机构做了分体式设计，能够在固定安装基座的前提下，模拟不同姿态下的旋翼气动载荷输出状态，为旋翼性能测试、姿态控制算法验证提供稳定的机械支撑基础。从实际用途来看，该装置既可以作为高校机械工程、航空航天相关专业的教学演示教具，帮助学生理解空间三自由度转动的运动学原理，也可以搭载小型旋翼组件，作为室内悬停状态模拟的试验载体，避免自由飞行测试带来的场地限制与安全风险，同时还能通过调整枢轴关节的锁紧力矩，模拟不同阻尼状态下的姿态保持特性，匹配不同测试场景的刚度需求。产品功能特性上，整套装置的核心运动单元为三自由度枢轴关节，能够分别实现绕横滚轴、俯仰轴、偏航轴的连续转动，三个转动轴的交汇点与旋翼承载框架的形心重合，最大程度降低转动过程中的偏载力矩，减少关节处的附加载荷；承载框架采用平面圆形结构，四个旋翼安装位沿圆周方向均匀分布，相邻安装位的夹角为90度，保证旋翼运转时的气动载荷在框架平面内均匀分布，避免单侧载荷过大导致的框架形变；基座部分采用立式立柱加底部支撑脚的结构，支撑脚向外延伸形成稳定的支撑边界，保证旋翼高速运转时整个装置不会出现倾覆或滑移。

　　设计思路层面，整套结构优先考虑运动解耦的实现，三个转动轴分别配置独立的转动副，各轴的转动范围互不干涉，横滚轴与俯仰轴采用十字交叉枢轴结构，集成在中部的关节盒内，偏航轴则沿立柱轴向布置，将转动副设置在立柱与关节盒的连接位置，这种布局能够让三个自由度的运动传递路径最短，减少结构冗余带来的传动间隙；旋翼安装位采用环形支撑结构，外圈设置防护网安装边，既可以固定旋翼防护网，避免运转过程中异物触碰旋翼，也能提升圆形框架的整体刚度，减少旋翼转动时的框架共振；关节盒内部预留了走线通道，旋翼的动力线、信号线可以通过关节内部的中空通道沿立柱排布，避免转动过程中线路缠绕。

　　外形尺寸与安装边界方面，整套装置的旋翼承载框架直径根据搭载的旋翼尺寸匹配，四个旋翼安装后最外侧的回转直径不超过基座支撑脚的最大外接圆直径，保证装置整体的重心始终落在支撑脚形成的支撑多边形内部；立柱高度根据旋翼转动时的下方净空需求设置，保证旋翼底部与安装台面之间留有足够的间隙，避免台面干扰旋翼下洗气流；底部支撑脚采用标准型材搭建，安装孔位按照通用试验台的T型槽间距设置，可以直接固定在标准光学平台或试验台面上，不需要额外加工过渡连接板；各转动轴的端部预留了力矩传感器、角度编码器的安装位置，不需要对原有结构做二次加工即可加装测试元件，匹配试验场景的拓展需求。

　　结构细节上，枢轴关节的转动配合面采用耐磨衬套设计，既可以降低转动过程中的摩擦阻力，也能长期使用后通过更换衬套恢复配合精度，避免整体更换关节部件；圆形框架采用分体式拼接结构，四个旋翼安装臂可以单独拆卸，方便更换不同规格的旋翼安装座，适配不同尺寸的旋翼组件；立柱与底部支撑框架之间采用法兰连接，连接螺栓沿圆周均匀分布，保证立柱的垂直度，避免倾斜导致的转动卡滞。在实际使用过程中，该装置可以通过锁紧各轴的锁紧螺钉，固定在特定姿态下进行定点测试，也可以松开锁紧件，让框架在旋翼气动载荷作用下自由转动，模拟悬停状态下的姿态自稳定过程，整套结构没有复杂的传动部件，维护难度低，各运动副的润滑点都设置在易操作的位置，日常保养只需要定期在转动配合处加注润滑脂即可，不需要复杂的拆解维护。
