加斯顿GT100S系列行星减速气动马达结构

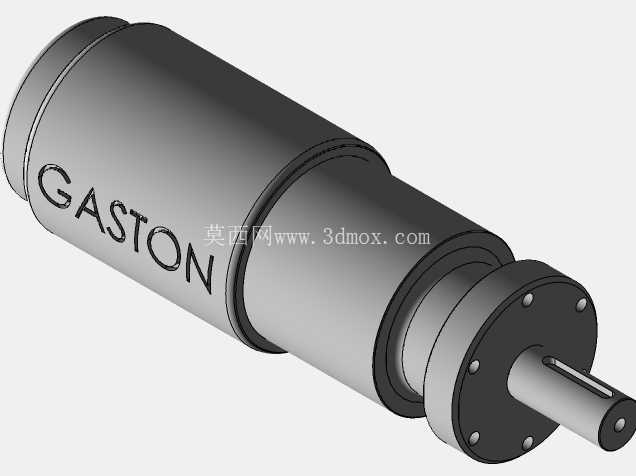

　　输出端采用标准平键轴设计，轴伸长度、键槽尺寸完全匹配通用工业传动件的安装标准，不管是直连搅拌桨叶、驱动输送辊筒，还是配套小型工装夹具的旋转机构，都不需要额外做轴头转接加工，能直接适配现有设备的安装接口。壳体部分采用硬质阳极氧化的铝合金材质，表面做了耐磨防腐处理，筒身直接印刻品牌标识的区域做了平面精加工，避免曲面印刷带来的标识脱落问题，同时筒身的圆柱度公差控制在0.02mm以内，不管是采用法兰安装还是抱箍式安装，都能保证壳体与安装座的贴合度，不会出现长期运转后的松动偏移。在工业自动化生产线、易燃易爆工况驱动、矿山井下作业、化工搅拌设备这类对驱动源防爆性、过载适应性有严苛要求的场景里，气动马达始终是电机之外的核心驱动选项，这款加斯顿GT系列减速气动马达的结构设计，完全围绕这类工况的实际使用痛点展开。从结构布局来看，整机采用同轴直联行星减速的集成式设计，压缩空气驱动的转子腔体与末端行星减速箱做了一体化壳体衔接，没有额外的联轴器转接结构，既压缩了整机的轴向安装尺寸，也避免了外接联轴器带来的同轴度误差、运转振动额外叠加的问题。

　　前端减速箱的端盖采用高强度合金钢材质，一圈均布的内六角紧固螺钉按照扭矩要求做了对称锁付，端盖与输出轴之间预留了标准密封件的安装槽位，能阻挡工况中的粉尘、水汽进入减速箱内部，适配多粉尘、高湿度的作业环境。从功能特性上看，集成行星减速结构的设计，让这款气动马达可以在低进气压力下输出大扭矩，相比不带减速的直列式气动马达，同等耗气量下的输出扭矩能提升4倍以上，同时可以通过调整进气压力、进气流量实现无级调速，过载时只会出现转速降低甚至停转的情况，负载解除后能立刻恢复正常运转，不会像电机那样出现烧损故障，非常适合需要频繁启停、负载波动大的作业场景。设计过程中，转子腔体的内壁做了镜面珩磨处理，叶片采用自润滑的复合材料，不需要额外加注润滑油就能长期运转，避免了油气对作业环境的污染，适配食品加工、医药生产这类对洁净度有要求的工况。进气口的位置设置在马达尾部，接口采用标准管螺纹，现场配管时不需要调整整机安装角度就能完成气管连接，同时内部的气路换向结构做了优化，正反转切换时的响应时间控制在0.2秒以内，切换过程没有明显的冲击，能适配需要频繁正反转的工装驱动需求。

　　安装边界方面，整机的最大外径控制在100mm级别，轴向总长度根据减速比的不同做了梯度设计，这款GT100S-00160-F-K-FE型号的减速比对应160:1的传动比，输出转速适配低转速大扭矩的使用需求，安装法兰的孔位采用通用标准尺寸，不管是替换现有老旧设备上的同规格气动马达，还是给新做的非标设备做驱动选型，都不需要重新加工安装板，能直接完成装配。输出轴的径向跳动量控制在0.01mm以内，配合减速箱内的高精度行星齿轮，运转过程中的传动噪音控制在70分贝以内，不会给作业现场带来额外的噪音污染。

　　在实际选型应用中，这类气动马达常被用在化工反应釜的搅拌驱动、自动化生产线的工件转位驱动、矿山井下的小型设备牵引、易燃易爆涂装车间的输送驱动等场景，相比电机驱动，它不需要做复杂的防爆处理，本身依靠压缩空气驱动，没有电火花产生的风险，同时体积小重量轻，同功率下的重量只有电机的三分之一，在移动工装、小型设备上安装时不会带来过大的负载负担。设计时还考虑了维护便利性，端盖的紧固螺钉全部采用标准公制尺寸，现场维护时不需要专用工具就能拆开壳体，更换叶片、密封件等易损件，内部的齿轮采用润滑脂终身润滑设计，日常使用过程中不需要定期加注润滑油，降低了现场维护的工作量。
