库尔特CNC机床用精密机用虎钳结构模型

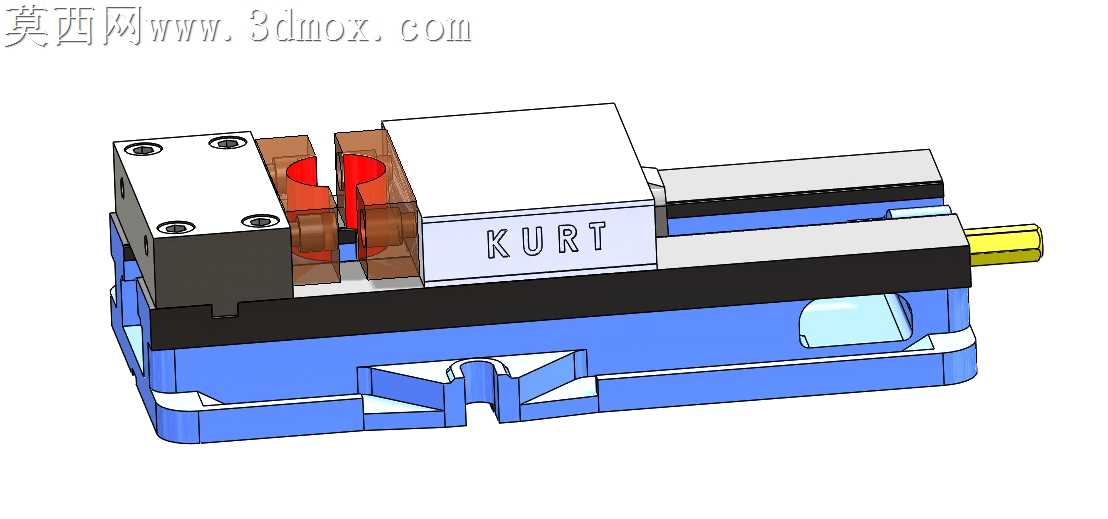

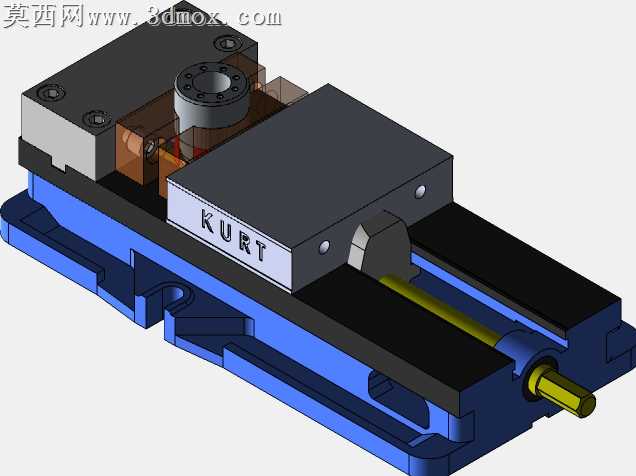

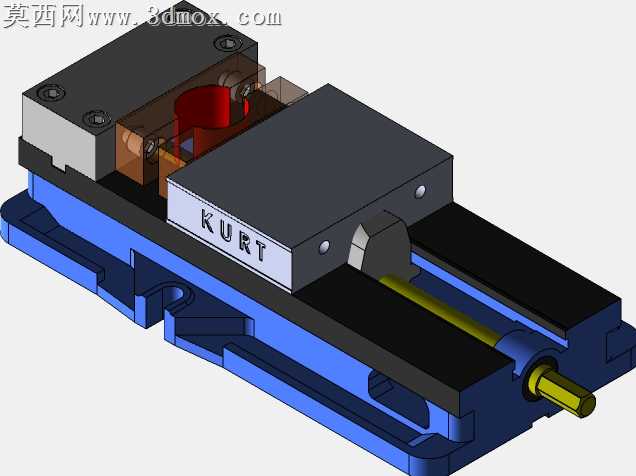

本模型为适配CNC加工场景的库尔特款机用虎钳三维建模成果，建模过程严格遵循工业级机用虎钳的真实尺寸比例与装配逻辑，完整还原了产品的全部功能结构。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，先分别完成固定钳身、活动钳身、传动丝杆、导向导轨、夹紧块、安装底座等独立零件的参数化建模，对每个零件的倒角、安装孔位、配合槽等细节特征做了精准还原，确保各零件间的装配约束完全符合实际机械配合要求，比如丝杆与活动钳身的螺旋传动配合、活动钳身与底座导轨的滑动配合、固定钳身与底座的刚性连接配合均按照真实公差逻辑设置，可直接用于装配干涉检查、运动仿真演示。渲染阶段针对不同零件的材质特性做了区分设置：底座主体采用淬硬钢材质表现，赋予深蓝色磨砂金属质感，还原工业装备表面喷塑处理的视觉效果；固定钳身与活动钳身的主体夹持块采用合金工具钢材质，设置深灰色哑光金属质感，表面添加细微的磨削纹理，体现钳口夹持面的加工精度；传动丝杆采用调质合金钢材质，赋予亮黄色金属光泽，还原丝杆表面镀锌处理的外观特征；钳身侧面的品牌标识区域做了独立的面分割，通过贴图方式还原品牌标识细节，同时对透明视窗部位采用半透明茶色玻璃材质，清晰展示内部传动组件的布局。结构设计上，这款虎钳采用加长导轨支撑结构，相比普通台虎钳拥有更长的活动钳身导向行程，夹持过程中活动钳身不会出现翘头偏摆，能够保证CNC加工时的夹持刚性；内置的丝杆传动副采用增力结构设计，较小的输入扭矩即可获得极大的夹持力，满足重型切削加工的装夹需求；底座设置有标准的机床安装槽位，可直接适配加工中心工作台的T型槽安装要求，钳口部位采用可更换式设计，预留了硬爪、软爪的替换安装结构，能够适配不同材质工件的装夹需求。整体建模过程兼顾了外观还原度与结构实用性，既可以作为机床工装设计的参考案例，也可用于机械专业的夹具结构教学演示，所有特征均为可编辑参数化特征，能够根据实际使用需求调整钳口开度、整体尺寸等参数，快速衍生出不同规格的同系列虎钳模型。
