直径8mm螺距2mm长度290mm梯形丝杠

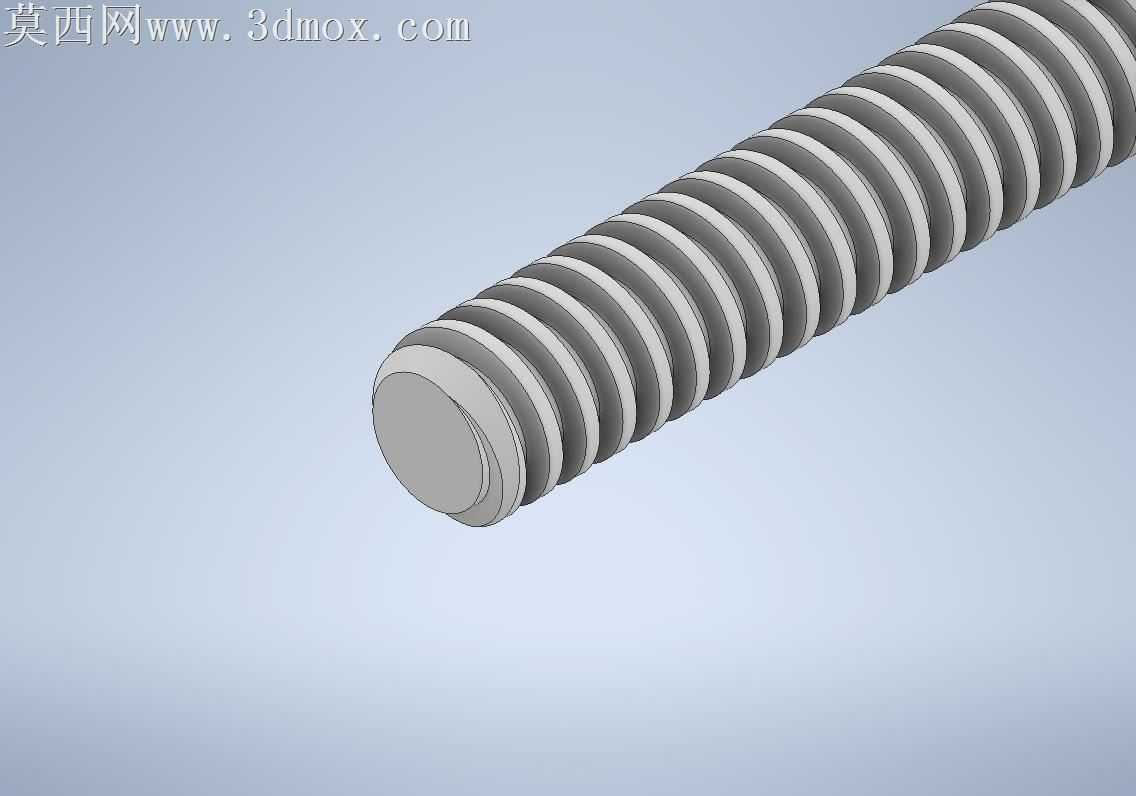

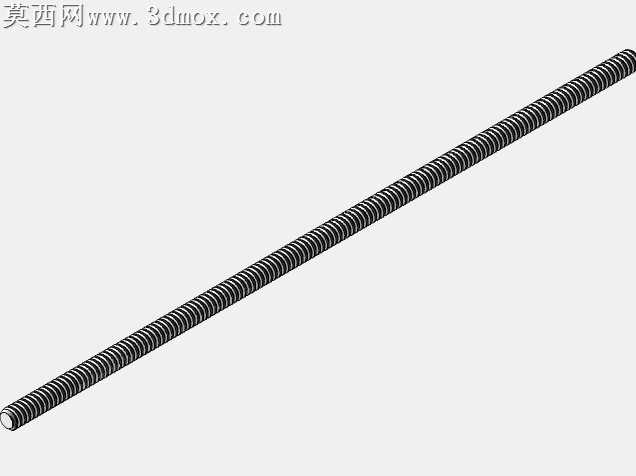

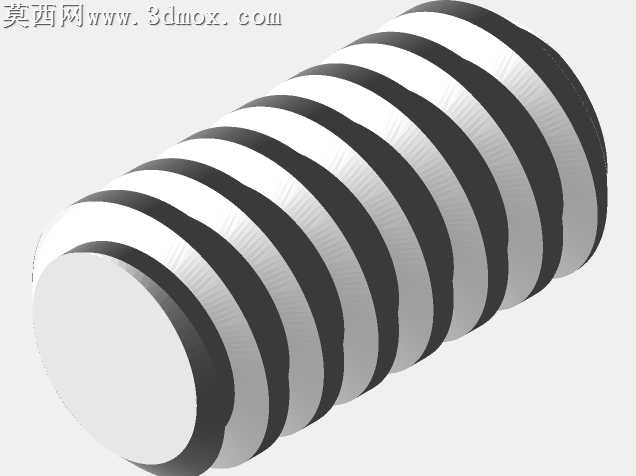

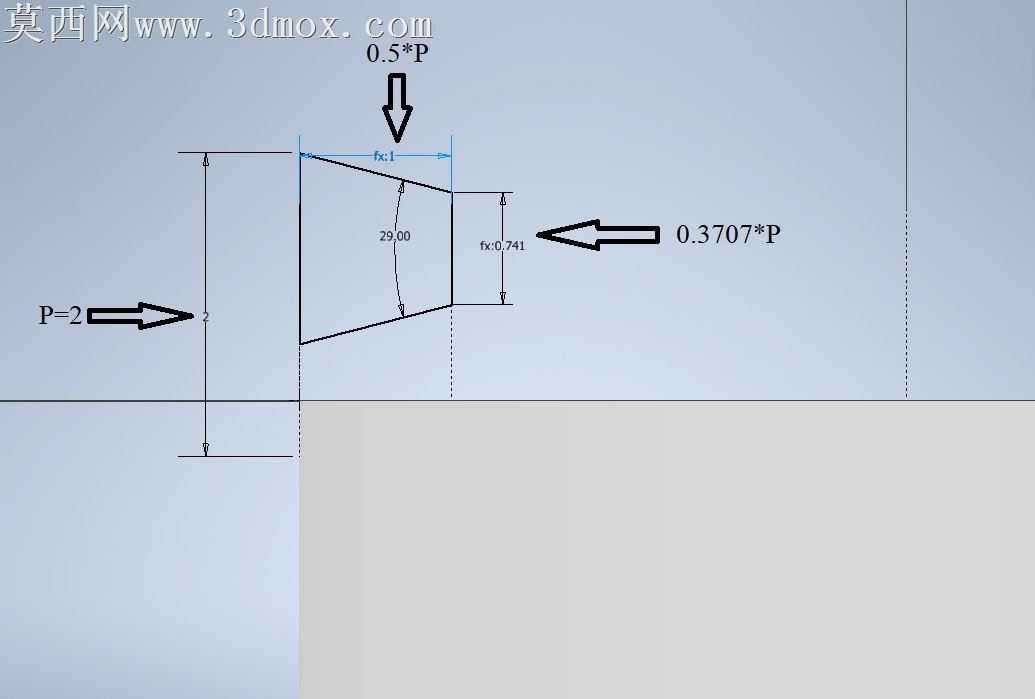

本模型为梯形传动丝杠三维建模作品，建模过程严格遵循机械设计标准参数，以公称直径8mm、螺距2mm、总长度290mm的设计要求为核心基准，采用参数化建模方式完成整体结构搭建。建模阶段首先绘制丝杠主体的回转截面轮廓，通过旋转特征生成直径8mm的光轴基体，保证轴身圆柱度符合常规传动件的形位公差要求；随后针对梯形螺纹特征，先绘制符合梯形螺纹牙型标准的截面草图，以螺旋线为扫描路径完成螺纹牙的扫描切除，精准控制螺距2mm的参数精度，同时对螺纹起止端做合理的收尾过渡处理，避免实际加工中出现应力集中的问题，轴端位置做了平整的端面处理，匹配常规丝杠的安装配合需求。材质设置上选用常规合金结构钢材质参数，赋予模型银灰色金属质感，调整表面粗糙度参数模拟实际磨削加工后的金属表面效果，渲染阶段采用柔和的渐变浅蓝背景，搭配均匀的环境布光，清晰展现梯形螺纹的牙型轮廓、螺距分布以及整体轴身的结构细节，通过光影层次突出螺纹的凹凸结构，让模型整体视觉效果贴近真实工业零件的实物状态。设计思路上围绕通用传动场景的使用需求，该梯形丝杠可将旋转运动转化为直线运动，具备一定的自锁性能，适用于低速进给、轻载传动的机械结构中，建模过程中保留了结构修改的调整空间，可根据实际装配需求调整轴端安装结构、螺纹有效长度等参数，模型结构完整无破面，螺纹特征连续均匀，整体尺寸严格匹配设定参数，能够用于机械结构装配验证、传动方案演示、3D打印样件制作等场景，清晰展现了梯形丝杠的典型结构特征与参数化设计逻辑。
