树莓派覆盆子派保护外壳结构设计

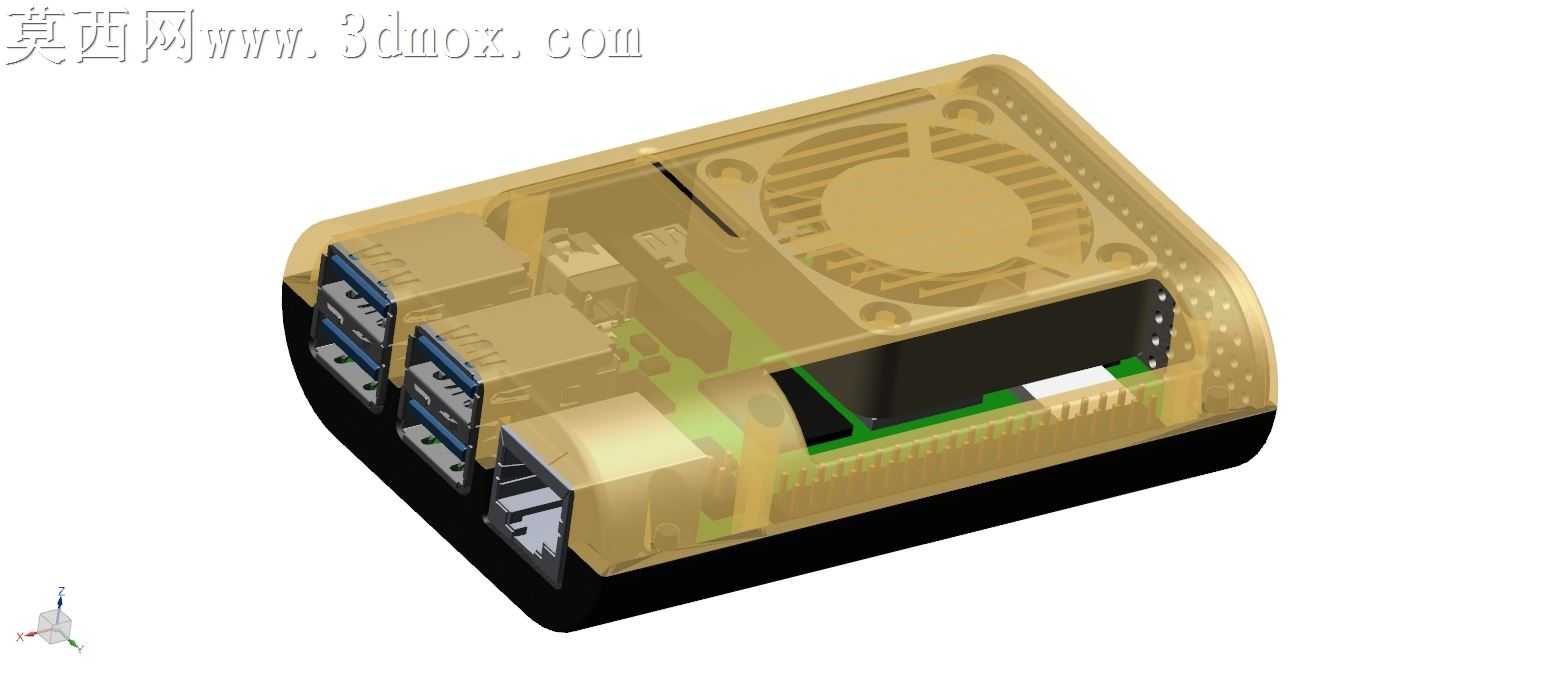

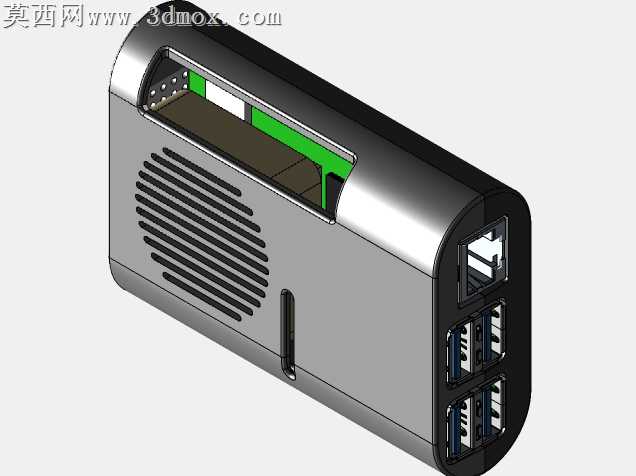

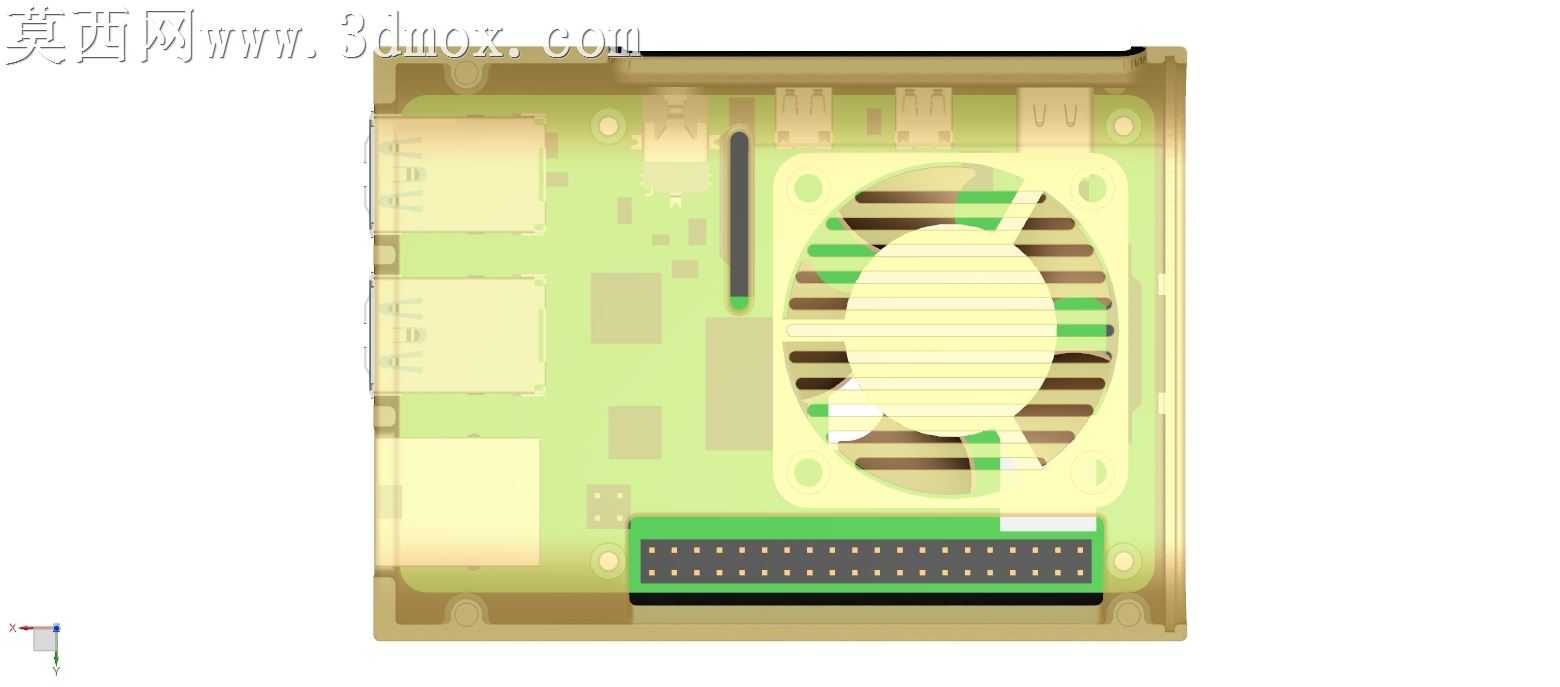

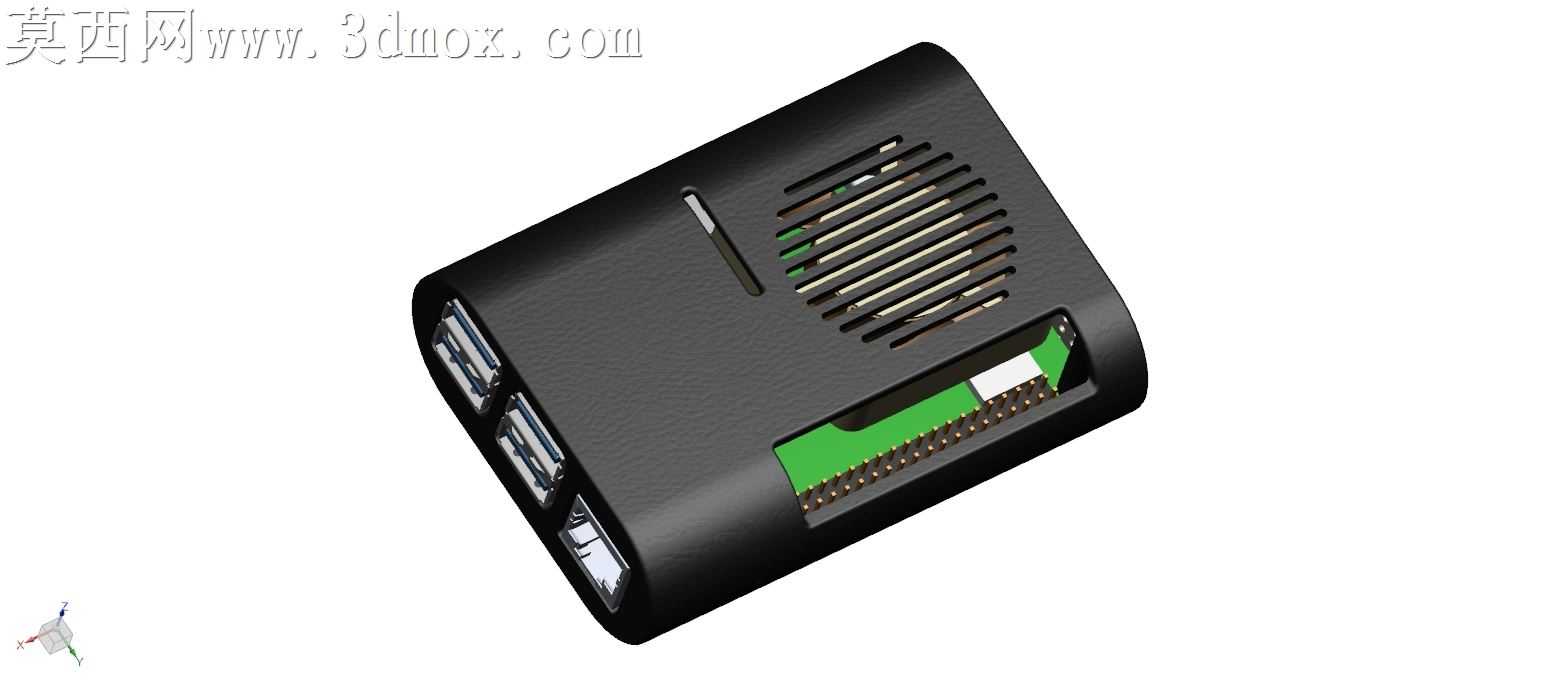

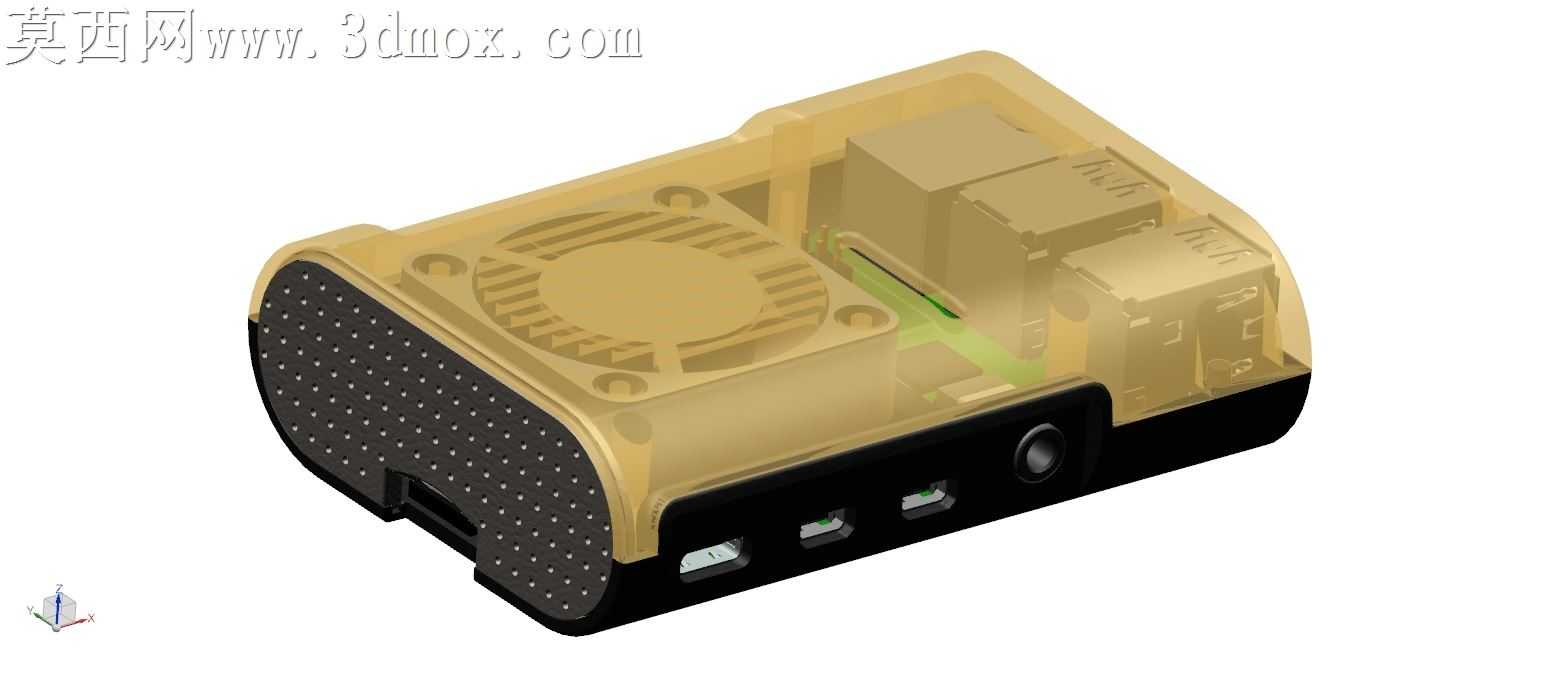

本作品为适配单板计算机的保护外壳三维设计，整体建模过程围绕单板的安装适配、散热需求、接口预留三大核心方向展开。建模初期先完成单板核心尺寸的参数化定位，精准对齐板载USB接口、以太网接口、供电接口、GPIO排针的位置与外伸尺寸，确保外壳装配后所有外接接口无遮挡、插拔操作无干涉。外壳主体采用一体化包覆式结构设计，边角做圆弧过渡处理，既提升握持与摆放的安全性，也避免尖锐边角带来的磕碰损伤，整体轮廓贴合单板的长宽比例，在完全容纳电路板的前提下尽可能压缩壳体冗余体积，实现紧凑小巧的外观效果。材质设计上，壳体主体选用哑光黑色工程塑料材质，模拟注塑成型的磨砂表面质感，避免光滑表面带来的指纹残留与反光问题，同时还原消费级电子外壳的细腻触感；内部露出的电路板部分还原PCB阻焊层的绿色哑光质感，排针部分做金属镀金材质效果，接口内部的金属弹片做亮面金属渲染，区分不同部件的材质差异提升模型真实感。散热结构设计是本作品的重点，壳体对应板载主控芯片的区域开设多道平行长条通风栅格，栅格做等距排布，既保证空气流通带走芯片运行产生的热量，也通过均匀的栅格排布提升外观的规整度；栅格边缘做微小倒角处理，避免注塑生产时的锐边缺陷，也减少日常使用时的积灰死角。壳体侧面预留对应所有外接接口的精准开口，开口边缘做微小的让位斜角，方便接口对位插拔，同时在GPIO排针对应位置开设长条形开窗，既方便用户外接扩展模块无需拆卸外壳，也通过开窗边缘的加强筋结构提升壳体局部的结构强度，避免开孔处受力开裂。壳体与单板的固定结构采用内嵌式卡扣设计，无需额外螺丝即可实现壳体与电路板的紧固装配，卡扣位置对应电路板的安装孔位，卡扣的形变余量经过参数化调整，既保证装配后的紧固度不会出现松脱，也避免卡扣过紧导致拆装时损坏电路板。渲染阶段采用柔和的环境光效果，突出壳体表面的磨砂质感与栅格的层次感，通过阴影效果体现壳体的立体轮廓，同时还原内部电路板与外壳的装配间隙，确保整体模型的装配关系清晰直观，既可以用于3D打印制作实体外壳，也可作为嵌入式硬件产品外壳设计的参考方案，整体结构兼顾实用性与外观简洁性，适配开源硬件的DIY使用场景。
