钢架结构桌面级FDM3D打印设备

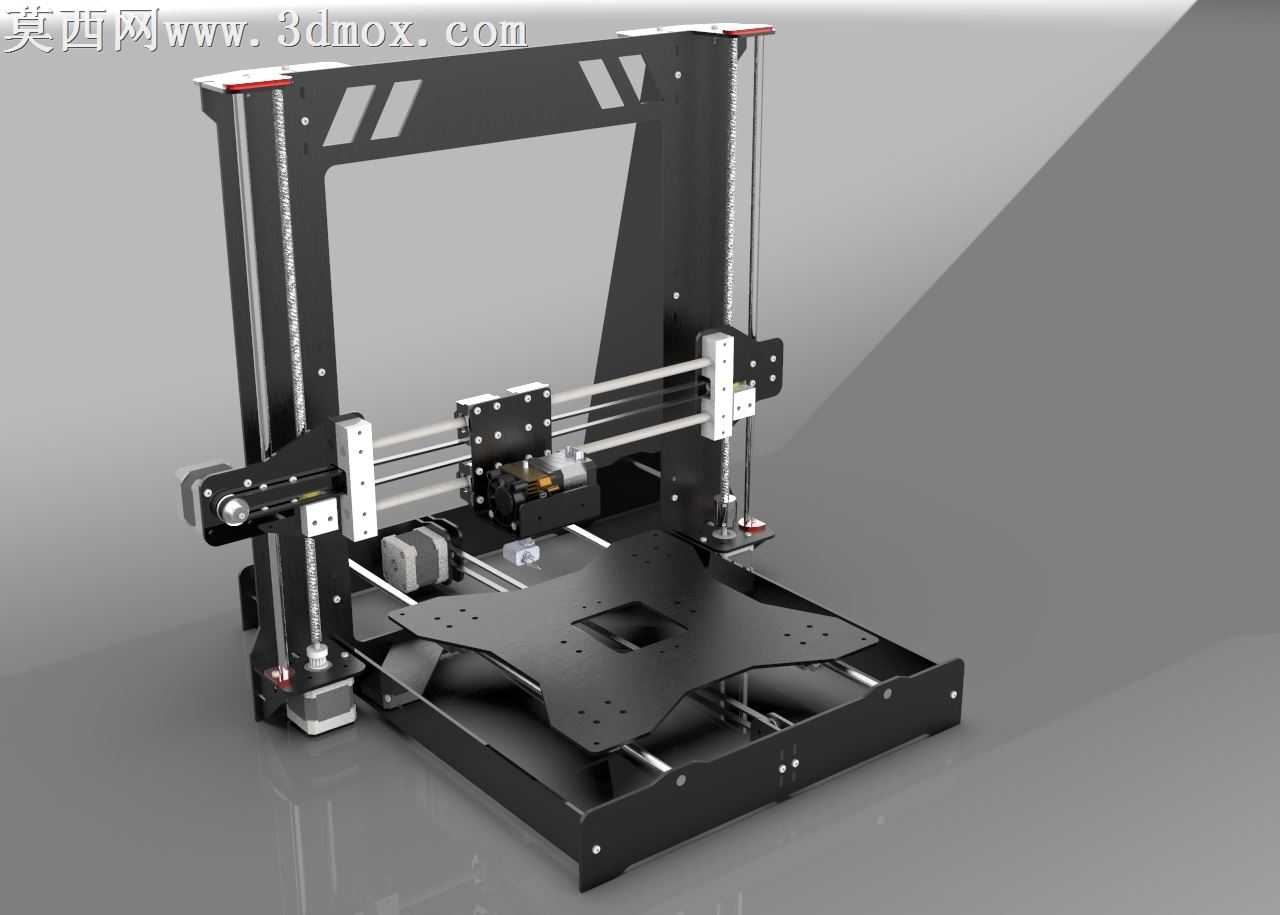

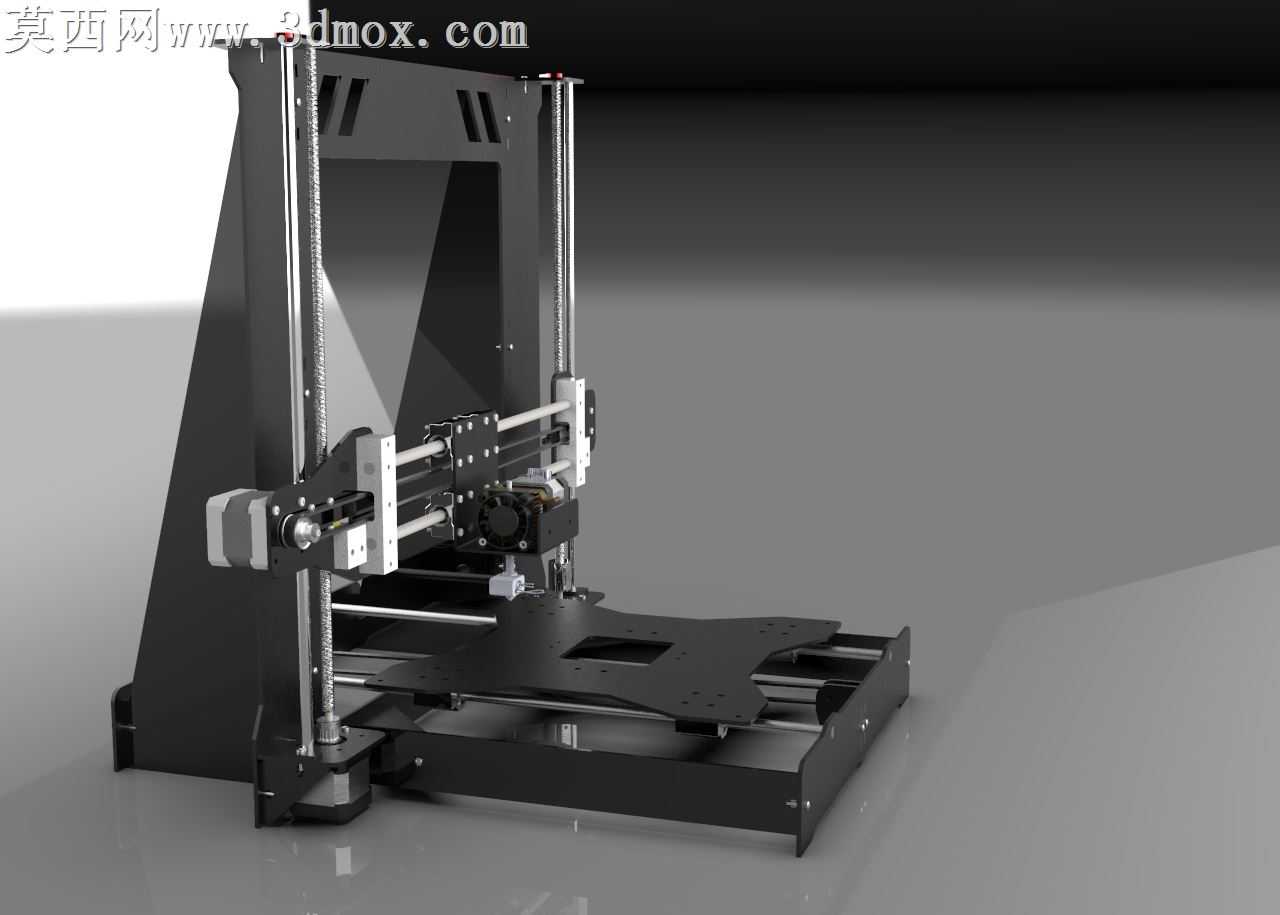

本作品为钢架结构桌面级FDM3D打印机的三维建模设计成果，建模阶段围绕3毫米厚度金属板架的核心结构特征展开，首先完成整体框架的基准搭建，以立式矩形钢架作为整机承载主体，精准还原框架上的减重开槽、安装孔位、限位卡槽等细节特征，确保框架结构的刚性表现与实际加工需求匹配。建模过程中对各运动轴组件进行分层装配设计，X轴采用双光杆导轨搭配滑动打印头模组的结构，精准还原导轨固定座、同步带轮、挤出头安装位的配合关系，保证X轴横向运动的同轴度与行程精度；Y轴负责成型平台的前后进给，建模时还原了平台支撑板的多孔定位结构、导轨滑块安装位、皮带固定结构，确保平台运动的平稳性；Z轴采用双丝杆搭配双侧光杆导向的立式传动结构，精准刻画丝杆固定座、电机联轴器、限位触发片的细节，保证Z轴升降的垂直度与层厚控制精度。材质与渲染阶段，对钢架主体赋予哑光黑色金属材质，还原金属板材磨砂喷塑的表面质感，对光杆、丝杆等传动部件赋予抛光金属材质，体现金属加工件的光洁度与金属反光特性，对打印头、电机、接线等部件分别赋予工程塑料、哑光黑壳体、彩色线材的对应材质，通过光影渲染突出整机的结构层次感，清晰展现各部件的装配关系与空间位置。设计思路上以可实际制造测试为核心目标，所有安装孔位、配合间隙均按照实际五金件、标准件的尺寸参数进行设定，框架板材的厚度设定为3毫米，兼顾结构刚性与整机重量控制，各运动轴的行程范围按照桌面级设备的常用成型尺寸规划，电气元件的安装位预留了足够的走线空间与固定结构，底部框架预留了电源、控制板的安装区域，整机结构无冗余设计，所有结构特征均服务于打印精度提升、装配难度降低、制造成本控制的核心需求，建模完成后可直接导出对应格式文件用于生产加工的参考，经过实际制造测试验证结构合理性，能够稳定完成熔融沉积成型的打印作业。
