水平式快速夹钳焊接工装压紧机构

这款压紧式夹紧机构，是焊接工装、装配工位里高频使用的手动压紧元件，日常在钣金焊接工位、小型工件装配台、木料加工定位、电子元件组装治具上都能见到它的身影，核心作用就是在加工过程中对工件施加稳定的垂直压紧力，避免工件受焊接应力、装配外力出现位移、翘曲，保证加工尺寸的一致性。

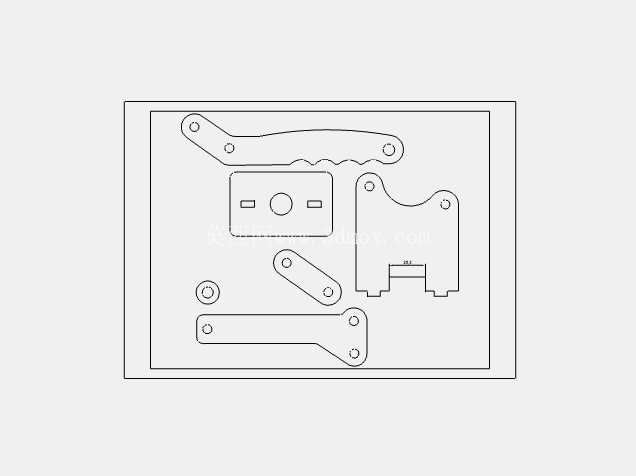

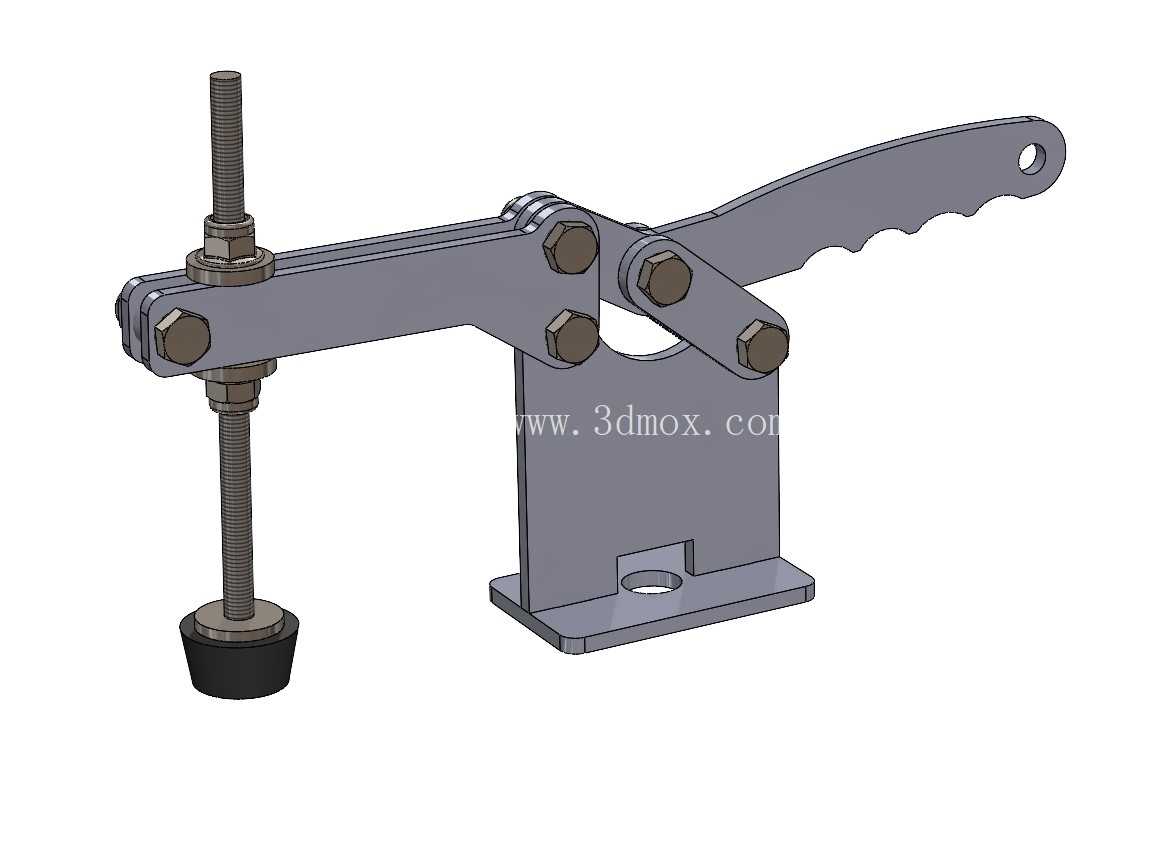

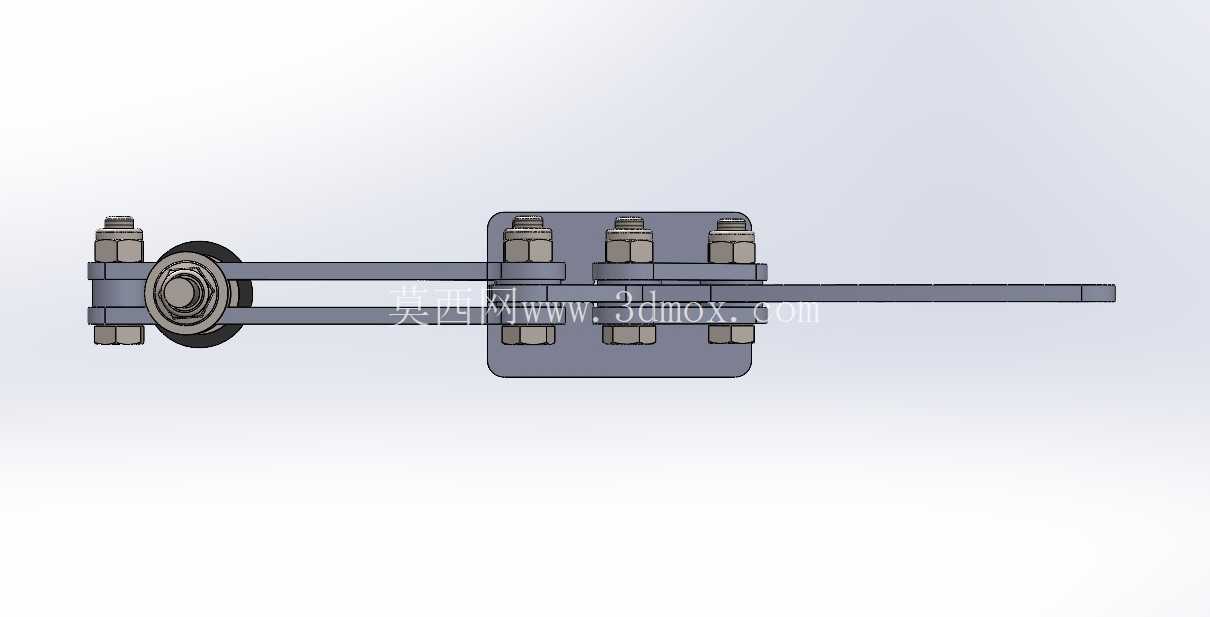

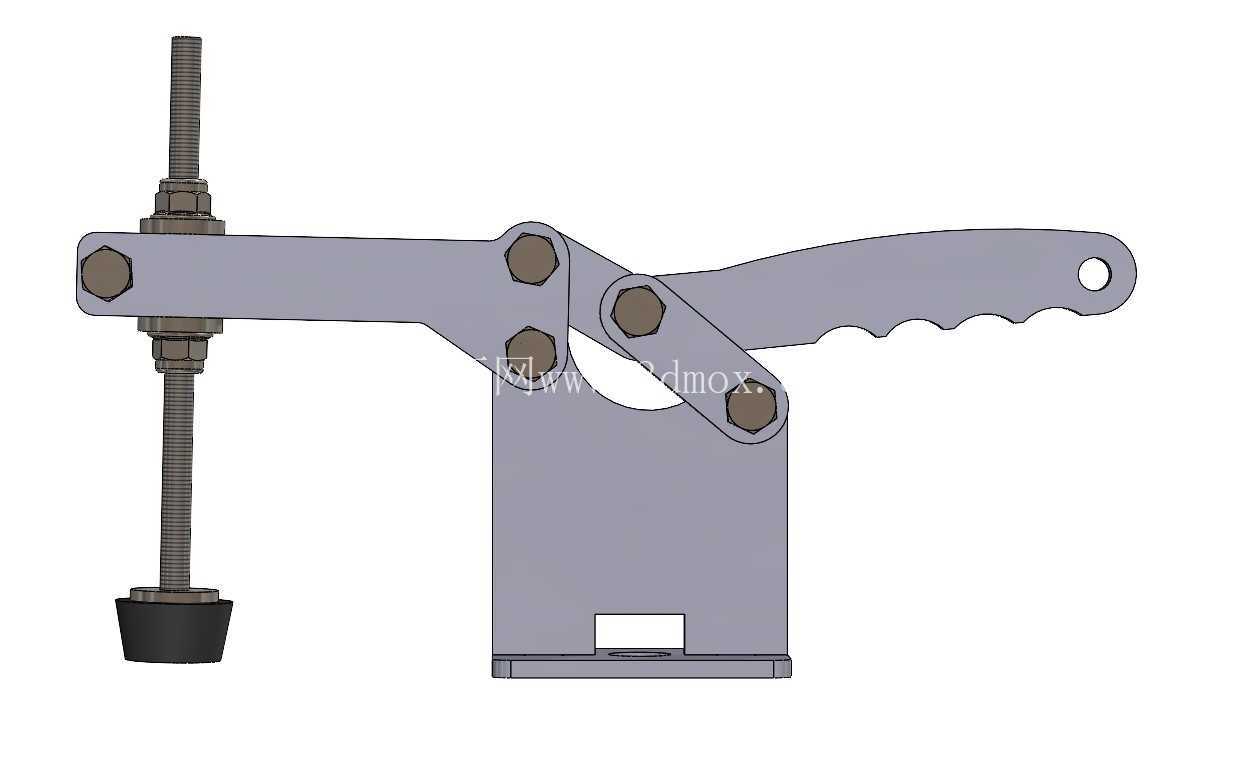

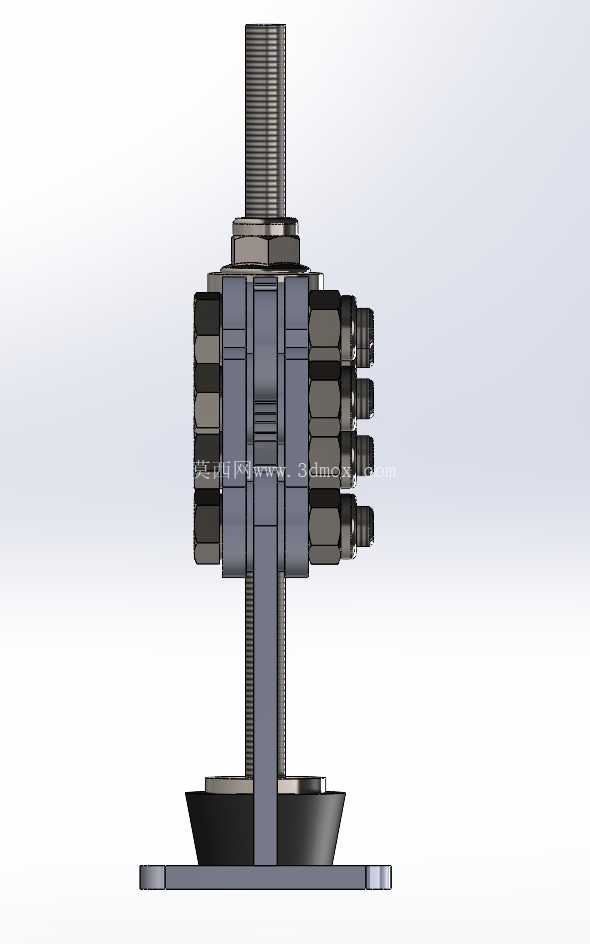

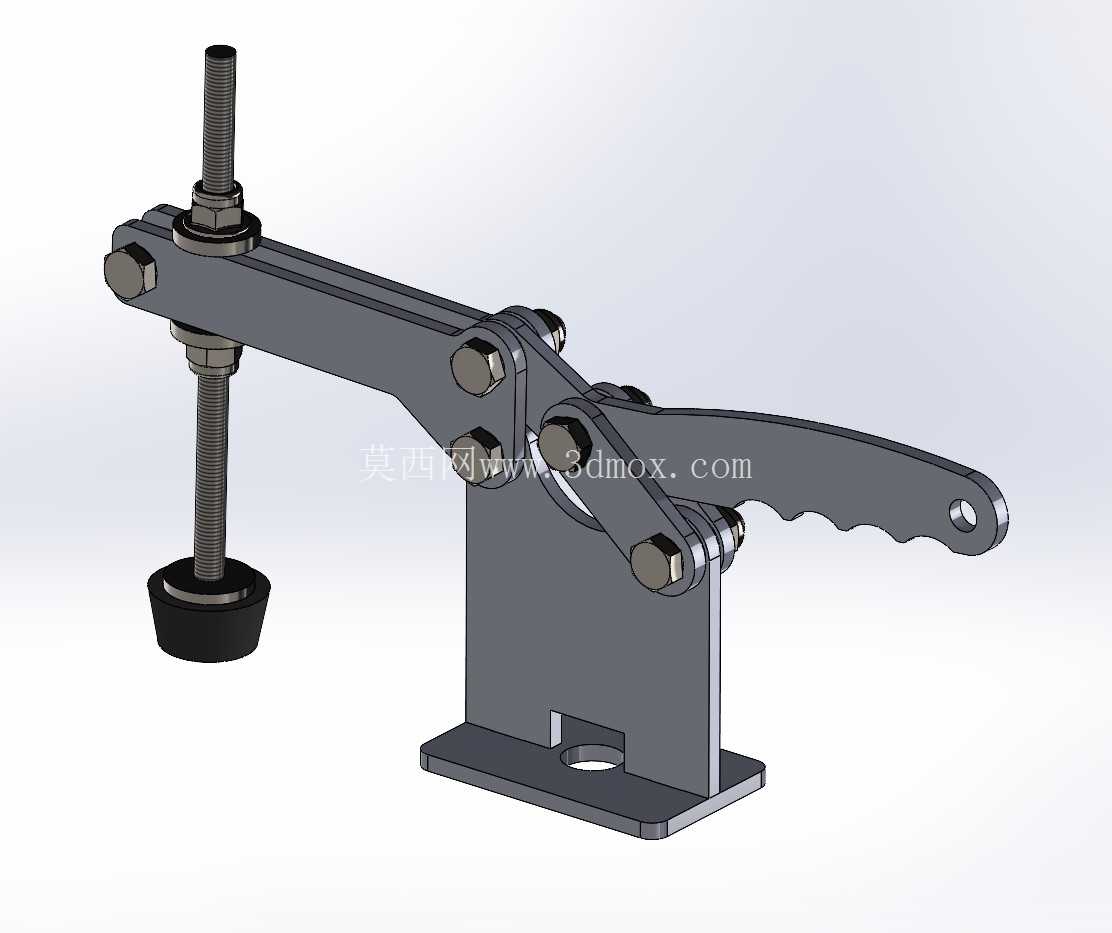

从结构设计逻辑来看，它采用的是经典的肘节死点锁紧原理，整套连杆机构在压头压紧到工件表面时，铰接点会越过力的作用死点，此时哪怕操作人员松开手柄，整套机构也会持续保持锁紧状态，不会因为加工过程中的振动、外力冲击出现松脱，只有主动扳动手柄带动连杆脱离死点位置，才能解除压紧状态，这种设计完全规避了普通螺旋压紧机构操作繁琐、锁紧力不稳定的问题，单次压紧和松开的操作时长不超过一秒，能大幅提升批量加工工位的上下件效率。

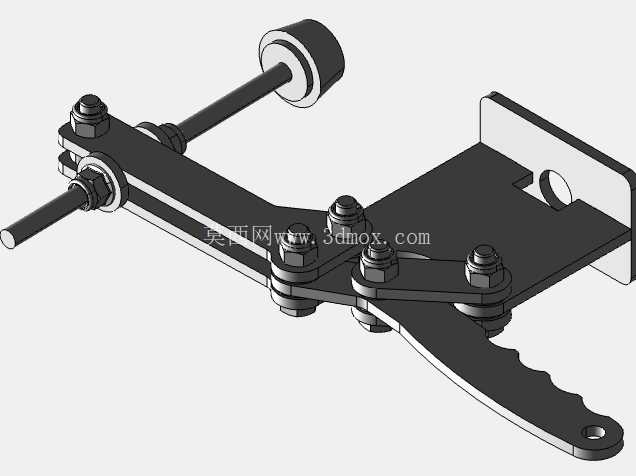

整个机构的底座采用带安装孔的平板式设计，安装时可以直接通过螺栓穿过底座上的两个沉头孔，固定在工装台架、焊接平台或者专用治具基板上，安装边界没有特殊要求，只要底座贴合的安装面平面度误差不超过0.2mm，就能保证机构安装后不会出现偏斜，压头的压紧方向始终垂直于安装基准面。压杆部分采用可调式螺纹结构，操作人员可以根据被压紧工件的实际厚度，旋转压杆调整伸出长度，适配不同高度的工件装夹需求，压头端部采用橡胶包覆的平底结构，既可以增大和工件表面的接触摩擦力，避免压紧过程中工件出现滑移，也能防止硬质金属压头直接接触工件表面，在铝件、不锈钢件、涂装件等易划伤的工件表面留下压痕，满足高精度工件的表面防护要求。

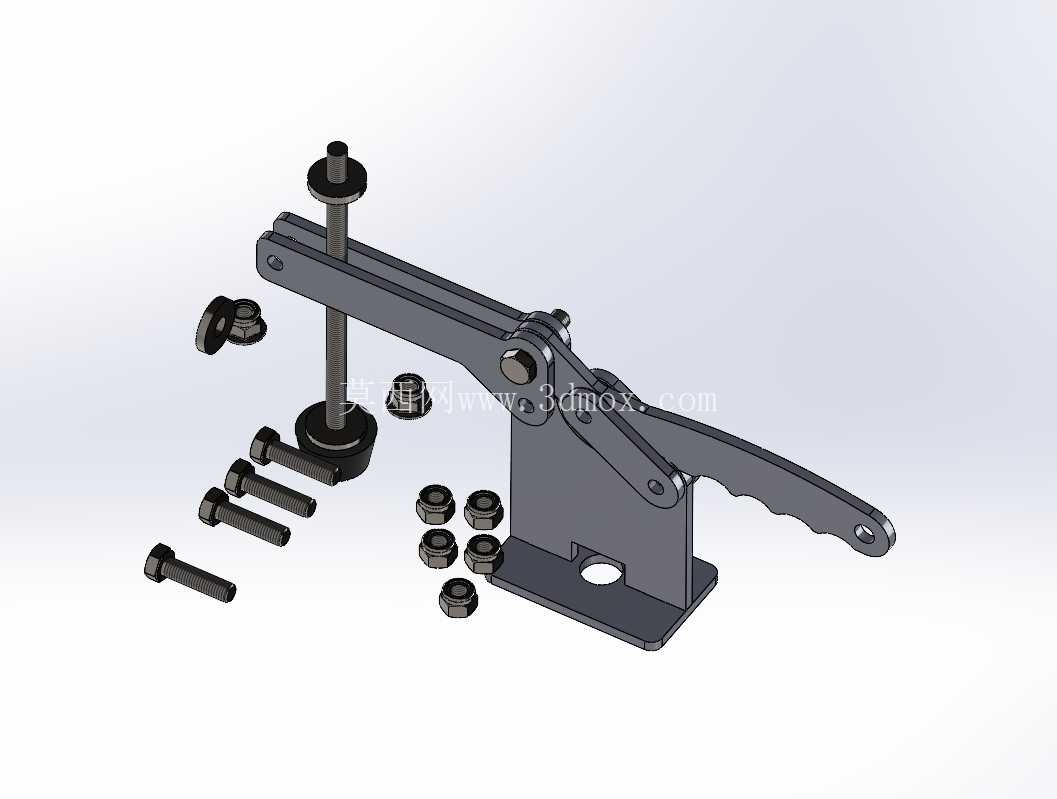

手柄部分采用带防滑纹路的冲压钢板结构，操作人员扳动时手指和手柄的接触摩擦力足够，哪怕手上沾有焊接飞溅、切削液或者油污，也不会出现打滑的情况，手柄的操作力经过杠杆比优化，正常成年操作人员只需要施加不到十公斤的扳动力，就能在压头端产生上百公斤的压紧力，完全覆盖薄钢板焊接、小型零件装配、电路板测试治具等场景的夹紧力需求。整套机构的铰接位置都采用钢制销轴配合铆接结构，没有多余的松散间隙，长时间反复使用也不会出现连杆晃荡、锁紧失效的问题，所有金属结构件都采用焊接后整体去应力处理，不会因为焊接残余应力导致机构在使用过程中出现变形，保证长期使用的精度稳定性。

在实际工位布置的时候，这类夹钳通常会成组使用，比如在矩形钣金框架的焊接工装上，会在四个角各布置一台同规格的夹钳，同时对框架的四个边进行压紧，避免焊接过程中框架因为热变形出现尺寸超差；在小型电子产品的装配治具上，这类夹钳可以配合定位销使用，把PCB板或者塑胶壳体牢牢压在定位基准上，方便操作人员完成插件、螺丝锁付等操作；在木料加工的开料、打孔工位，它也可以替代传统的木工夹，快速固定木料位置，操作比螺旋式木工夹便捷很多。

设计这类夹钳的时候，需要重点核算连杆的力臂比和死点位置的过盈量，过盈量太小的话，机构受振动容易自行松脱，过盈量太大又会导致解锁的时候需要施加很大的操作力，影响操作手感；同时压杆的螺纹长度需要预留足够的调节余量，既要满足最薄工件的压紧需求，也要保证最厚工件压紧时，螺纹的啮合长度足够，不会因为螺纹啮合不足出现滑牙、压杆弯曲的问题。底座的安装孔位置需要和常见的工装平台孔距匹配，方便用户直接替换现有工装上的老旧夹钳，不需要重新打孔安装。铰接销轴的硬度需要做表面淬火处理，避免长期反复转动出现销轴磨损，导致机构间隙变大、锁紧精度下降。压头的橡胶部分需要选用耐油、耐温的材质，避免焊接飞溅烫坏橡胶，或者长期接触切削液出现橡胶老化开裂的问题。
