1500KG级板材吊装水平升降夹板结构

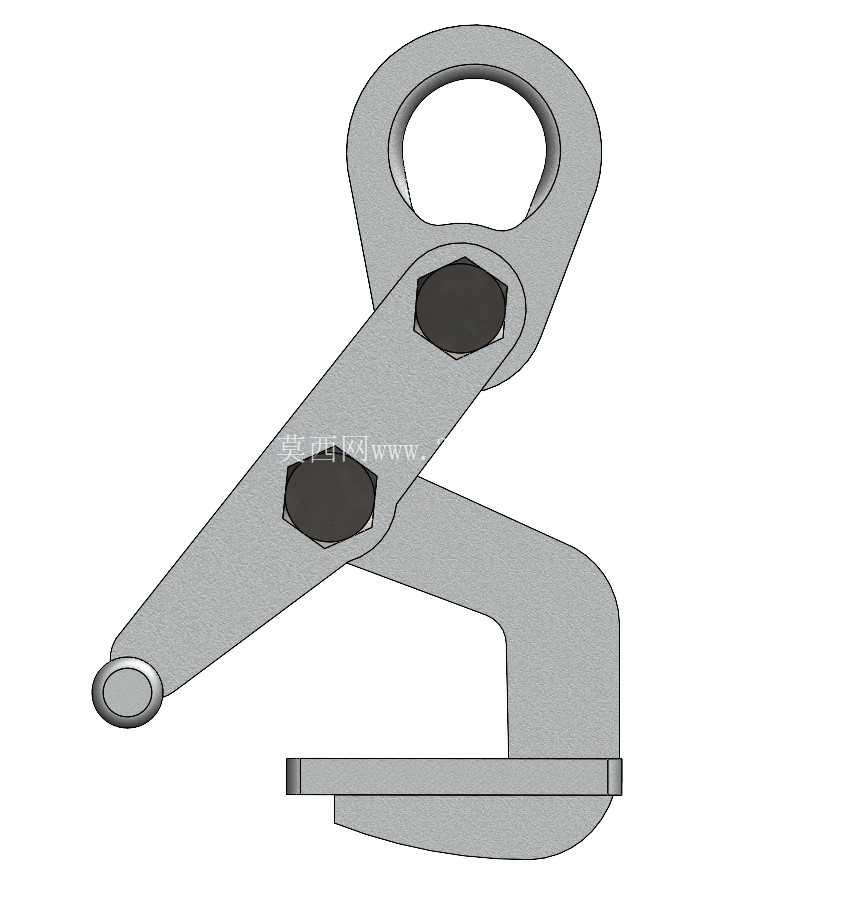

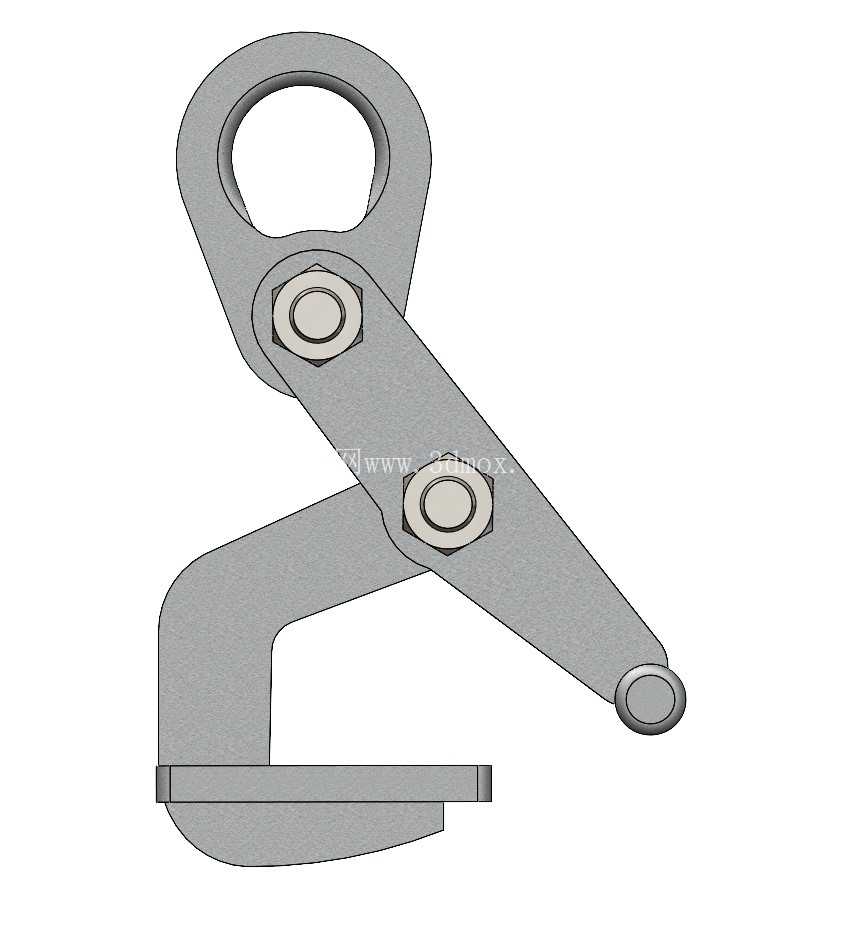

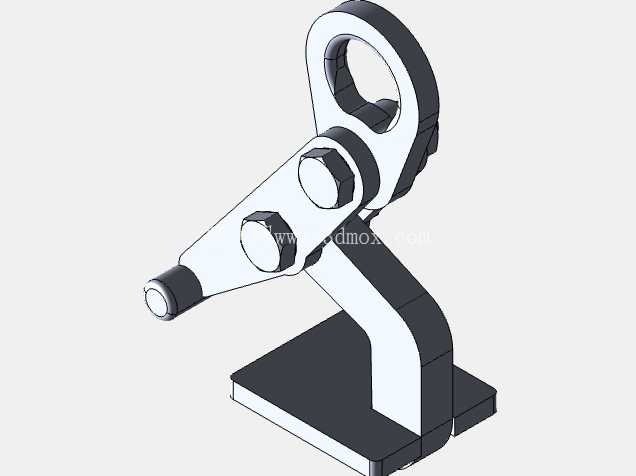

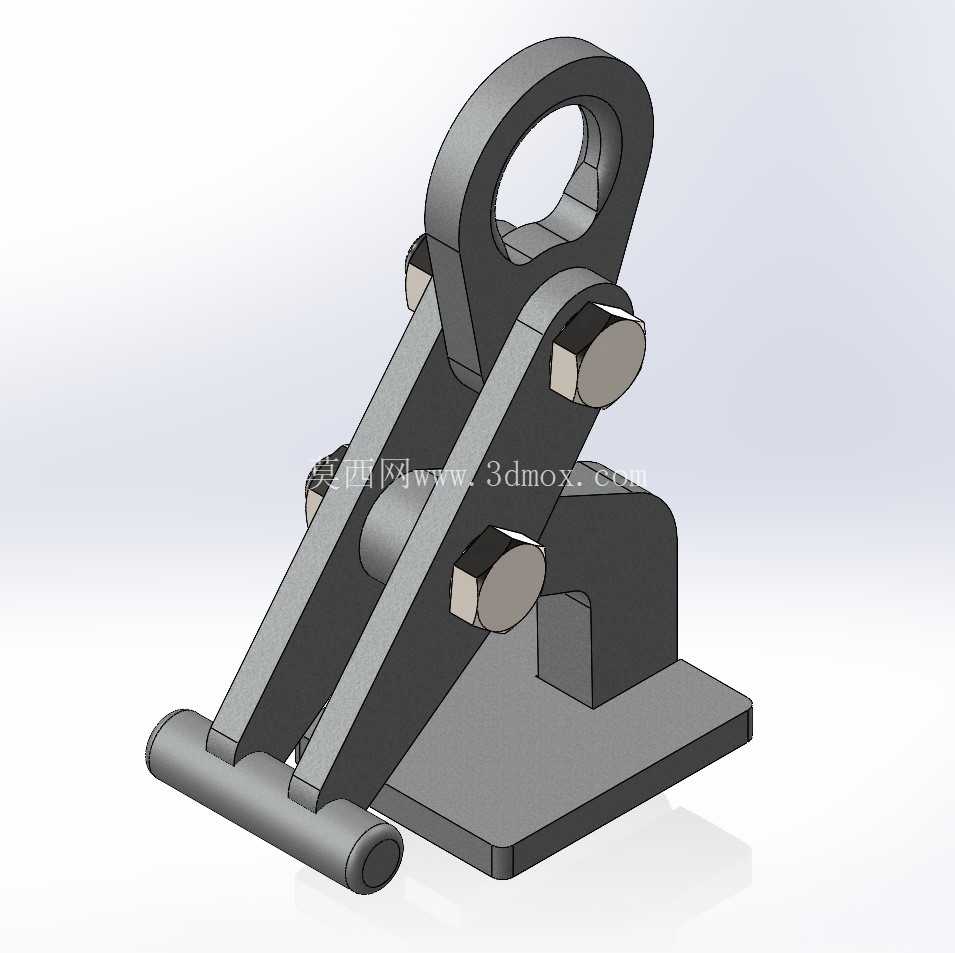

　　在金属板材加工、钢结构预制、仓储物流转运的作业场景里，板材类工件的水平吊装始终是一线作业的高频痛点——常规吊具要么容易在起吊过程中出现板材滑移倾斜，要么夹持力分布不均造成板材边缘压痕变形，尤其是厚度在3-12mm区间的冷轧钢板、热轧中板，单张重量接近1.5吨时，对吊具的夹持可靠性、开合顺畅度都有极高要求，这套水平升降夹板正是针对这类工况开发的专用夹持构件。从结构功能来看，整套夹板采用双连杆联动的机械自锁逻辑，上部吊环直接对接行车吊钩、卸扣等起重连接件，起吊时的竖向拉力通过两侧对称布置的连板转化为夹臂的相向夹持力，吊重越大夹持力同步线性提升，完全不需要额外的液压、气动动力源，纯机械结构的可靠性可以适配车间内多粉尘、焊渣飞溅的复杂作业环境，不会因为动力源故障出现夹持有失效风险。

　　夹臂下端的夹持接触面做了圆弧过渡处理，接触位置的压合面宽度经过核算，在满负荷1500KG吊重下，接触压强控制在普通低碳钢的屈服强度阈值内，不会在常规Q235、Q355板材表面留下深度超过0.1mm的压痕，满足后续喷涂、钣金加工的表面质量要求，不需要额外做打磨修复。设计过程中首先确定的是安装边界尺寸：底部安装基座的平面尺寸控制在220mm×180mm区间，整套夹具闭合状态下的总高度不超过310mm，张开最大开口量适配120mm以内的叠层板材吊装需求，不管是单张厚板还是3-5张薄板叠吊，都能保证夹持行程覆盖到位。

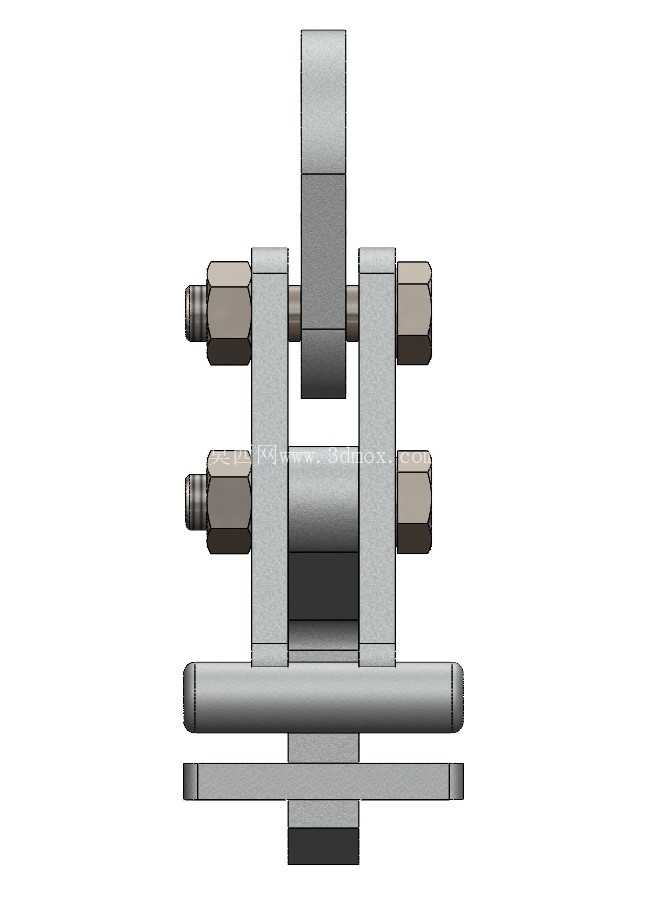

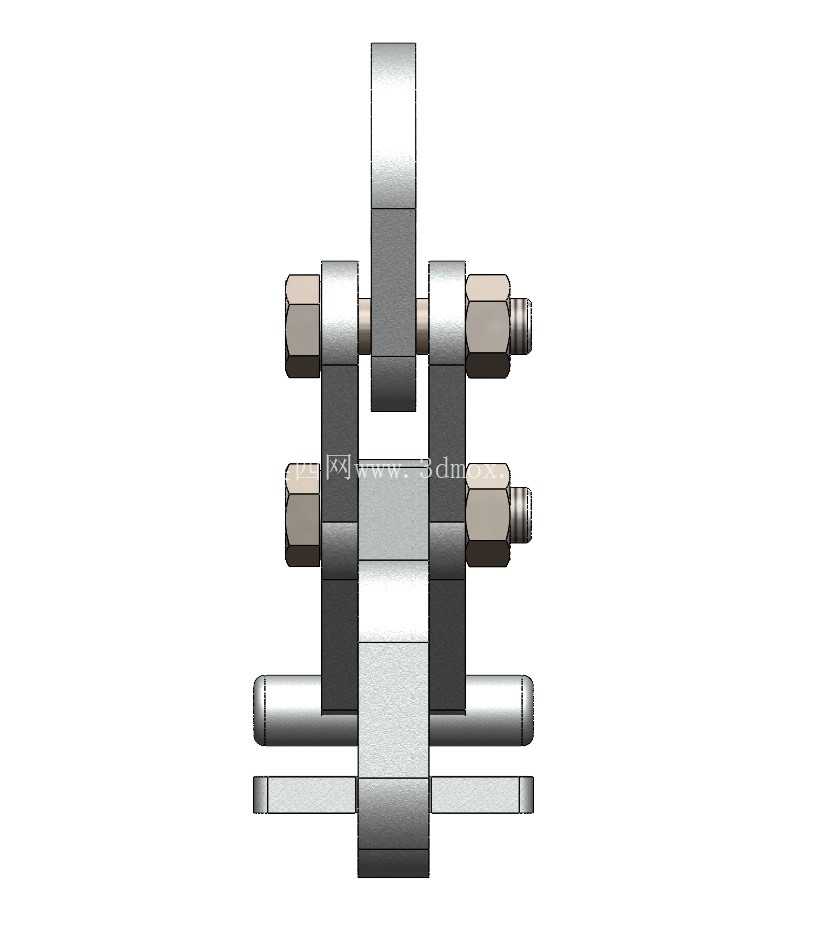

　　连接销轴的位置做了偏心距优化，当吊具空载下放时，夹臂会在自身重力作用下自动张开，不需要人工手动掰开夹板对位，作业人员只需要扶稳吊具对准板材边缘，起吊瞬间即可自动完成锁紧，对位过程的作业效率相比传统螺栓锁紧式吊具提升60%以上，也减少了作业人员手部靠近夹持区域的安全风险。所有受力连板的厚度统一采用16mm的低合金钢板下料，销轴采用40Cr材质调质处理，表面硬度达到HRC28-32，既保证销轴的抗剪切强度，也避免长期转动磨损出现间隙过大导致的夹持对位偏移。基座部分的焊接结构做了应力释放处理，所有焊缝采用连续角焊缝，焊脚高度不小于8mm，焊接完成后做抛丸处理消除内应力，避免长期受交变载荷出现焊缝开裂的问题。

　　在实际适配场景中，这套夹板既可以单具使用吊装窄幅板材，也可以成对配合平衡梁使用，吊装宽度2米以上的大幅面钢板，适配车间内剪板机上下料、激光切割机上料、钢结构件拼装对位等多个工序的板材转运需求，夹臂的转动间隙控制在0.2mm以内，起吊过程中不会出现板材横向窜动，对位拼装时的位置精度可以控制在5mm以内，减少后续调整对位的工作量。考虑到激光切割下料的加工便利性，所有板件的轮廓都做了无锐角过渡，没有复杂的曲面造型，所有孔位都是规则圆孔，不需要五轴加工设备即可完成全部构件的加工，普通的激光切割机、钻床、焊接设备就能完成整套夹具的制作，加工成本仅为同规格进口自锁吊具的三分之一左右，后期维护也只需要定期检查销轴磨损情况、在转动位置加注润滑脂即可，没有易损的密封件、电子元件，日常维护成本极低。针对现场作业可能出现的斜吊工况，连板的铰接位置做了±15°的偏摆余量，不会因为轻微斜拉出现结构卡滞，吊环的内孔直径设置为40mm，可以适配市面上绝大多数额定载荷2吨以内的卸扣、吊钩连接，不需要额外制作转换连接件。夹臂下端的夹持面没有做齿形防滑处理，避免划伤不锈钢板、铝板等表面要求高的板材，依靠接触面的摩擦力和结构自锁力即可保证夹持可靠性，经过现场实测，在板材表面无油污的干燥工况下，夹持安全系数达到3倍以上，满足起重吊具的安全规范要求。
