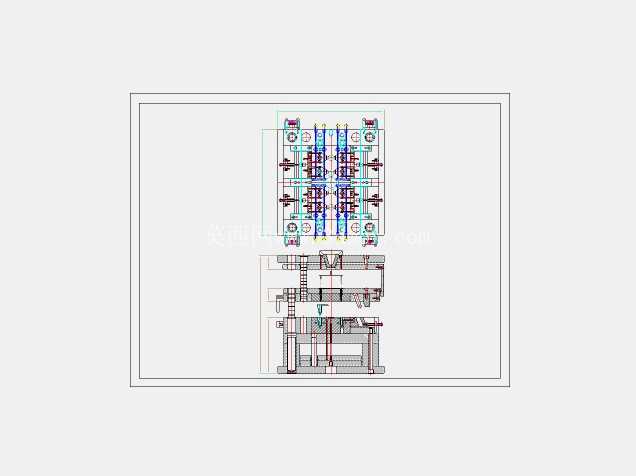

三板式精密注塑模具二维结构设计图

这套三板注塑模具的结构设计，核心面向小尺寸通讯类塑胶件的批量注塑生产场景，在消费电子、通讯配件的生产车间中，这类模具通常适配120吨到180吨规格的卧式注塑机，完成塑胶原料从熔融充模到冷却定型、自动脱浇口的全流程成型作业。从结构布局来看，图纸完整呈现了模具从定模侧到动模侧的全层级装配关系，最上层的定模座板通过内六角螺钉与定模板连接，中间增设的流道推板是三板模区别于两板模的核心结构，能够在开模过程中自动完成浇口凝料与产品的分离，不需要后续人工修剪浇口，能大幅提升批量生产的工序效率，减少人工操作带来的外观瑕疵。

在浇注系统的设计上，图纸采用点浇口进料方案，浇口位置选在产品非外观面的中心区域，熔融塑胶从注塑机喷嘴进入主流道后，经分流道分配到四个模腔的点浇口位置，充模过程中熔料的流动距离更短，模腔各区域的压力分布更均匀，能有效降低产品的内应力，减少翘曲变形的风险，尤其适合尺寸精度要求高、外观面不允许留浇口痕迹的通讯类塑胶配件生产。冷却回路的布局在图纸中也做了清晰标注，定模侧与动模侧分别设置了独立的循环冷却水道，水道距离模腔壁的距离保持在1.5倍水道直径的合理区间，既保证冷却效率的均匀性，又避免距离过近导致模腔壁强度不足，生产过程中通过恒温冷却水的循环，能将模温稳定控制在塑胶原料成型要求的区间内，缩短产品冷却定型的周期，同时避免因冷却不均导致的产品收缩率差异问题。

顶出机构的设计采用顶针顶出方案，顶针的排布位置避开了产品的配合面与外观面，全部设置在产品的筋位、柱位等非功能区域，开模后动模侧的顶针面板在注塑机推杆的作用下，带动顶针将产品从动模芯上平稳顶出，顶出行程的设计预留了足够的安全余量，保证产品能完全脱离模芯，不会出现顶出卡滞、顶白等生产异常。导柱导套的排布采用四导柱对称布局，导柱长度超出动模芯的合模面高度，合模过程中导柱先进入导套完成导向定位，避免合模时动定模芯发生错位擦伤，保证模腔的同轴度与合模精度，长期生产过程中也能减少导柱导套的偏磨损耗，延长模具的整体使用寿命。

从安装边界来看，模具的长宽尺寸适配对应吨位注塑机的拉杆间距，模厚尺寸在注塑机的最大最小模厚调节范围内，定位圈尺寸与注塑机定模板的定位孔尺寸匹配，主流道衬套的球面半径与注塑机喷嘴的球面半径适配，保证注塑过程中不会出现溢料问题。模具的各模板之间设置了合理的开模行程控制机构，定模座板与流道推板之间、流道推板与定模板之间、定模板与动模板之间的开模距离分别做了限位设计，保证开模过程中流道凝料有足够的空间自动脱落，产品也能顺利从模腔中脱出，不会出现开模行程不足导致的取件困难。整套结构的设计充分考虑了量产过程中的维护便利性，易损的顶针、导套等部件都采用标准件规格，出现磨损时可以快速更换，不需要额外定制加工，能有效减少设备停机维护的时间，适配车间连续化批量生产的实际需求。
