带定位导柱的冲压成型工装结构

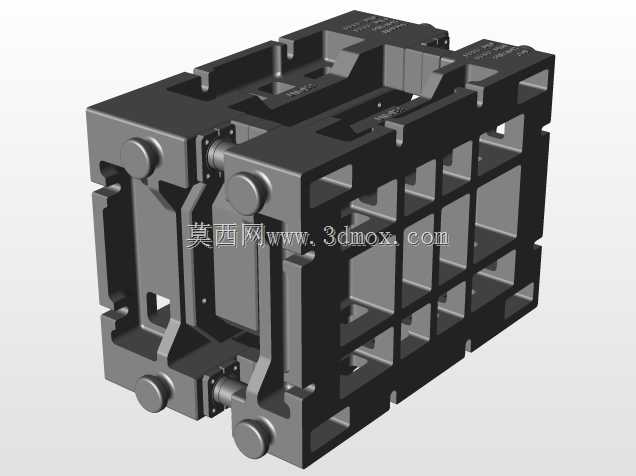

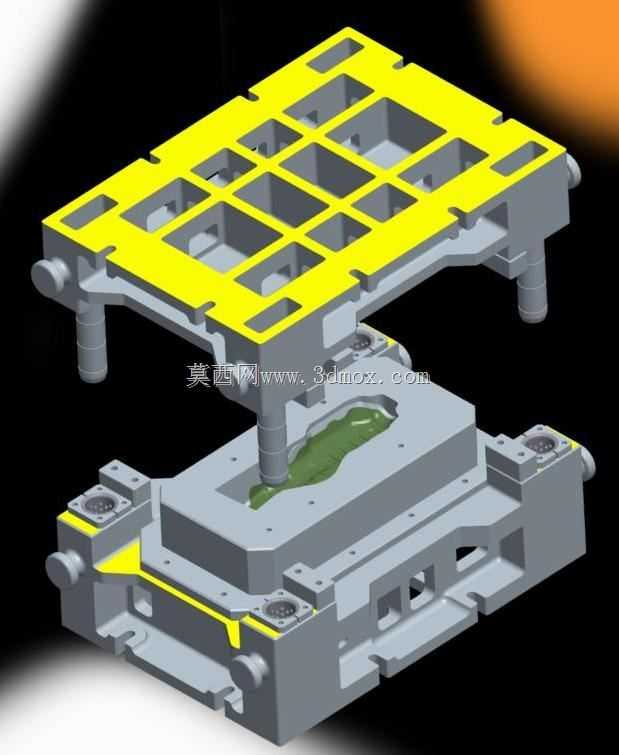

这套工装结构主要应用于薄板类零部件的冲压成型工序，在五金冲压、汽车覆盖件小件加工、家电金属结构件生产场景中十分常见，核心作用是为待加工坯料提供精准的成型型腔与稳定的合模压力传导路径，保证批量生产过程中每一件产品的成型尺寸一致性，避免出现偏模、压伤、成型不到位的常见加工缺陷。从结构设计逻辑来看，整套工装分为上下两个核心模组，上模部分采用格栅式减重框架设计，在保证整体结构刚性、承受合模冲击载荷的前提下，尽可能降低模体自身重量，减少冲压设备的非必要载荷消耗，框架上预留的多个方形镂空槽，既可以作为加工过程中的排屑通道，也能为后续安装卸料板、压料芯等附属组件留出固定位，四角布置的导向导柱与下模对应导套配合，合模过程中可以实现微米级的定位精度，避免上下模错位导致的型腔啃伤问题。下模部分为整体式型腔基座，型腔轮廓完全匹配待加工工件的成型曲面，型腔周边布置的可调式定位块，可以根据坯料的实际尺寸快速调整定位边界，适配小批量多批次的柔性生产需求，基座两侧延伸出的安装耳座带有标准化的T型槽固定结构，可以直接安装在不同吨位的开式、闭式压力机工作台面上，不需要额外加工转接板，大幅缩短工装换型的调试周期。在安装边界设计上，整套工装的闭合高度、开模行程都匹配常规中小吨位压力机的参数区间，导柱的有效导向长度大于合模行程，保证开模状态下导柱不会完全脱出导套，始终维持导向精度，上下模的合模面都做了高频淬火处理，表面硬度达到HRC55以上，能够承受长期冲压冲击带来的磨损，延长工装的整体使用寿命。实际生产使用中，上模随压力机滑块下行时，首先通过导柱导套完成精准导向，随后上模的压料面先接触坯料将其压紧在型腔边缘，避免成型过程中坯料出现窜动起皱，随着合模压力持续施加，坯料在型腔内完成塑性变形，贴合型腔轮廓达到设计尺寸，开模时上模随滑块上行，配套的卸料装置会将成型后的工件从型腔中顶出，完成单次加工循环。整套结构没有冗余的复杂设计，所有受力部位都做了加强筋处理，非受力区域做减重优化，兼顾了刚性、重量与加工成本的平衡，对于结构设计从业者来说，这种模架的布局思路也可以迁移到其他类型的工装夹具设计中，尤其是需要频繁开合、有精准定位需求的工装结构，导柱导向、框架减重、标准化安装接口的设计逻辑具备很高的参考价值。
