钢板吊装专用吊钩结构设计

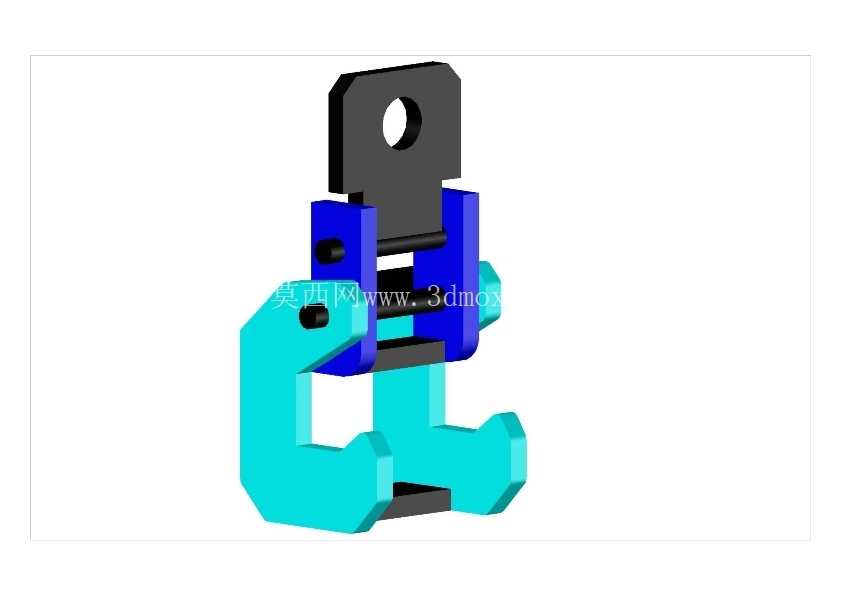

　　在钢结构加工、钢材仓储转运、钣金下料车间的日常作业里，钢板类工件的水平吊运一直是工位间物料流转的高频需求，这类工件表面平整、边缘规整但自重较大，常规的钢丝绳捆绑吊装不仅耗时久，还容易在起吊过程中出现滑脱、板材边缘刮蹭损伤的问题，专门适配钢板吊运的吊钩，就是针对这类场景优化的专用吊具构件。这款吊钩的结构采用分体式受力设计，上部为带安装孔的连接段，直接匹配起重设备的吊环或快换接头，安装时仅需将销轴穿入连接孔完成锁止即可，不需要额外的辅助连接件，能适配车间内桥式起重机、电动葫芦、移动悬臂吊等多种常规起重设备的末端接口，安装边界预留了足够的销轴穿入空间，即使在高空对位作业时，也能快速完成挂接操作。

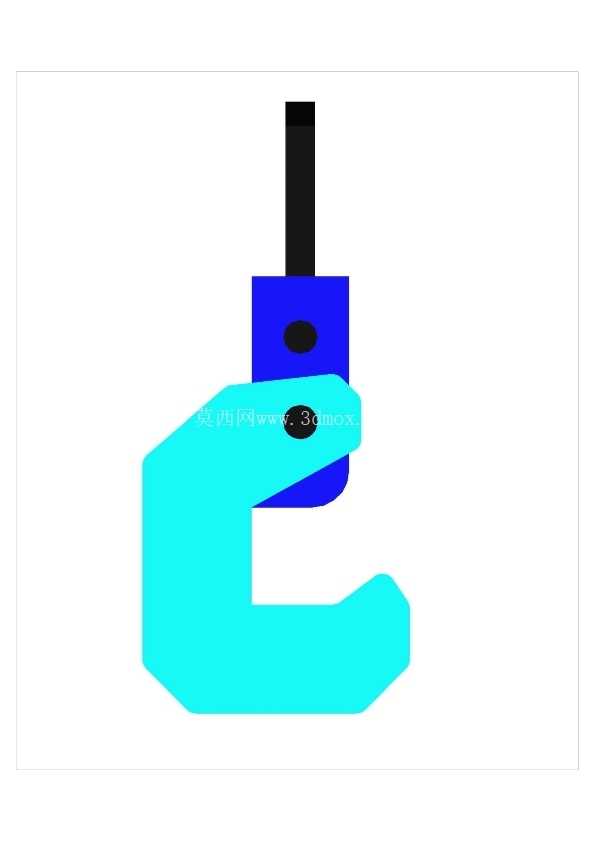

　　钩体部分采用大开口的C型轮廓设计，钩头的承托面做了加宽平直处理，接触钢板时不会像普通尖钩那样在板材表面压出凹痕，也能避免起吊时应力集中导致的板材变形；钩身的受力段做了加厚处理，在挂接额定载荷的钢板时，钩身的形变控制在弹性形变范围内，不会出现永久变形导致的锁止失效。设计时特意将钩体的重心与上部连接段的中心做了偏移匹配，空钩状态下钩头会自然保持水平朝向，作业人员挂接钢板时不需要额外调整钩体角度，只需要将钩头推入钢板边缘下方，起吊时随着载荷逐步施加，钩体的受力会自动形成锁止力矩，钢板越重，钩头对钢板的夹持贴合度越高，不会出现吊运过程中板材滑落的风险。

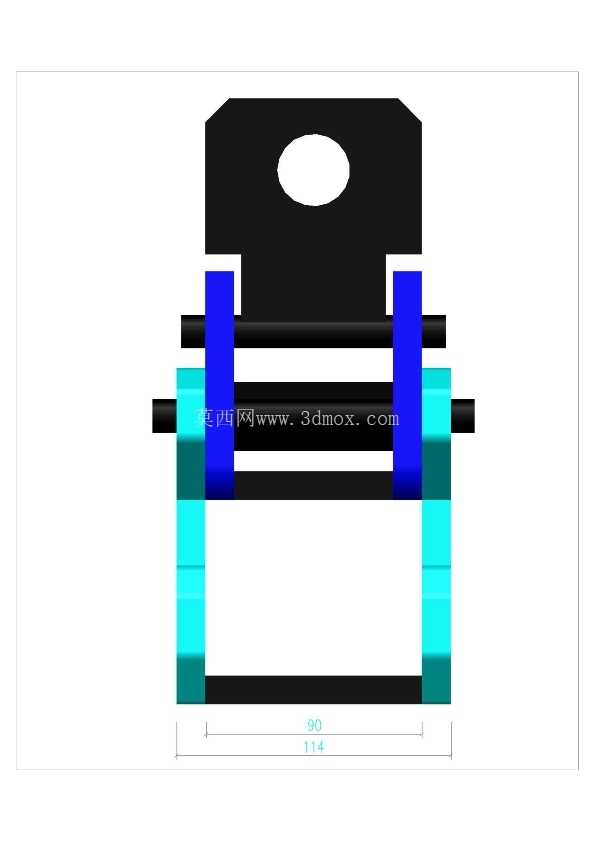

　　从安装尺寸来看，上部连接段的杆径适配常规规格的起重吊耳孔径，不需要对现有起重设备的末端接口做改造就能直接替换使用；钩体的开口深度覆盖常规车间常用的中厚钢板厚度范围，从几毫米的薄钣金到几十毫米的厚钢板都能稳定挂接，承托面的宽度也做了优化，吊运窄幅钢板时不会出现板材侧翻倾斜的问题。在实际作业场景中，这类吊钩可以单钩使用吊运窄条钢板，也可以成对配合平衡梁使用吊运大尺寸整幅钢板，相比电磁吊具它不需要外接电源，没有断电失磁的安全隐患，相比真空吸盘吊具它不受板材表面平整度、锈迹油污的影响，哪怕是表面带氧化皮、切削液的待加工钢板，也能稳定完成吊运作业。

　　结构上没有多余的活动铰接部件，日常维护只需要定期检查连接孔的磨损量、钩体有没有出现裂纹即可，不需要频繁加注润滑油或者更换易损件，适合车间高频率、长时间的连续作业需求。钩体的轮廓做了圆角过渡处理，没有尖锐的棱角，作业人员挂取时不会被边角刮伤，也不会在挂接过程中刮蹭钢板表面的涂装或者预处理层，对于有表面质量要求的成品钢板转运场景也能适配。在设计建模过程中，特意对钩身的受力路径做了优化，将载荷从连接段传递到钩头承托面的过程中，应力均匀分布在整个钩身截面上，没有出现局部应力集中的薄弱点，同时在保证结构强度的前提下，尽可能缩减了钩体的自重，降低起重设备的无效载荷消耗，让作业人员手动搬移挂钩时也不会过于费力。
