铰接式支撑钢板连接踢腿结构件

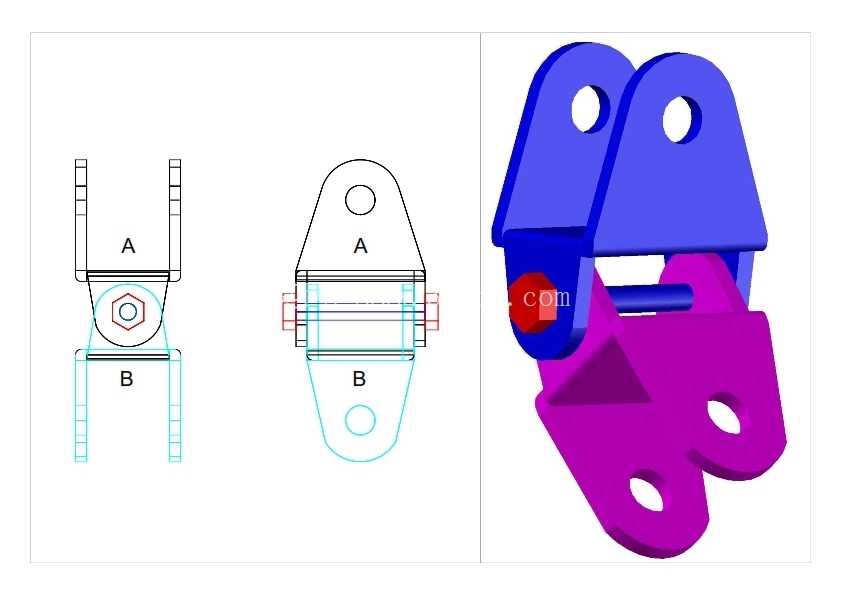

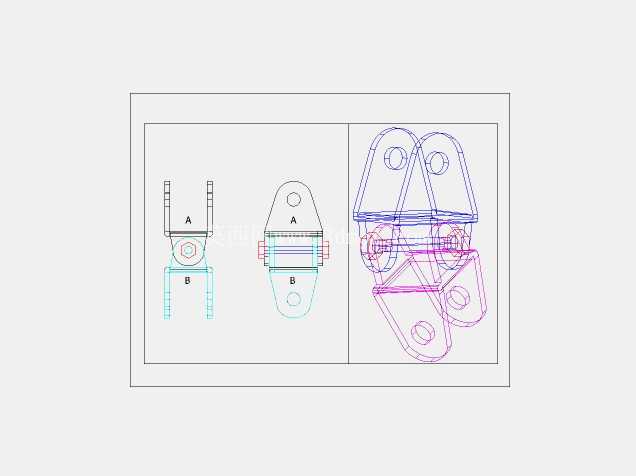

　　这款铰接式连接结构件，核心作用是实现支撑钢板与踢腿部件之间的可转动刚性连接，在各类需要小角度摆动补偿的支撑场景中应用广泛，比如轻型设备的可调支撑脚、工装夹具的活动压臂、小型输送线的侧挡铰接位都能见到这类结构的身影。从结构设计逻辑来看，上下两个铰接耳座分别对应支撑钢板侧与踢腿侧的安装接口，上半部分的双叉耳结构预留了两个同轴安装孔，用来匹配支撑钢板末端的单耳接口，穿入销轴后即可实现绕销轴轴线的转动，下半部分的三耳支座对应踢腿侧的连接端，同样通过销轴完成铰接，中间的销轴套做了加厚处理，避免长期转动磨损后出现旷量，铰接处的间隙控制在0.1mm以内，既保证转动顺滑无卡滞，又不会因为间隙过大导致支撑刚性不足。

　　设计时优先考虑了受力传递路径，支撑侧的载荷通过上耳座传递到销轴，再分散到下耳座的三个连接耳上，最终传导到踢腿结构，每个耳板的厚度都做了等强度校核，耳板根部做了R3的圆角过渡，避免应力集中导致的断裂风险，安装孔的位置度公差控制在0.05mm，保证装配时销轴可以顺利穿入，不需要额外修配。安装边界方面，上耳座的两个安装孔中心距为20mm，孔直径为8mm，适配M8的销轴或者螺栓，下耳座的三个安装孔呈三角分布，两个底孔中心距为30mm，顶孔与底孔的中心距为25mm，同样适配M8的紧固件，整个结构件闭合状态下的总高度为68mm，最大宽度为42mm，转动时的最大摆角可达35度，足够覆盖绝大多数支撑场景的角度补偿需求。

　　实际使用中，这类铰接件不需要额外添加润滑结构，因为接触面的压强较低，常规工况下依靠材料本身的耐磨特性即可满足长期使用要求，如果是在粉尘较多的车间环境使用，可以在销轴两端加装防尘挡圈，避免碎屑进入铰接缝隙加剧磨损。和一体式的支撑结构相比，这种铰接式结构可以抵消安装面的平面度误差，避免支撑腿出现悬空受力的情况，尤其是在地面不平整的车间环境里，铰接结构可以自动适配地面角度，让整个支撑面均匀受力，不会因为局部应力过大导致支撑钢板变形。

　　建模过程中对每个配合面都做了公差匹配，铰接转动副的配合选用H8/f7的间隙配合，既保证转动灵活，又不会出现横向窜动，耳板的外形做了轻量化的切角处理，在不降低结构强度的前提下减少了材料用量，整体重量比同载荷的实心铰接件轻18%左右。这类结构件虽然看起来简单，但在实际设备装配中是很容易出问题的部位，很多设计新手容易忽略耳板根部的应力集中，直接做直角过渡，在承受冲击载荷时很容易从根部断裂，还有的设计时没有预留足够的转动空间，导致装配后摆角达不到设计要求，出现运动干涉，这款结构在设计时就提前做了运动仿真验证，整个摆动行程内没有任何干涉点，安装孔的位置也适配市面上常用的标准型材安装尺寸，不需要额外做转接板就可以直接装配使用。
