带槽轮安装基座的车轮导向支撑构件

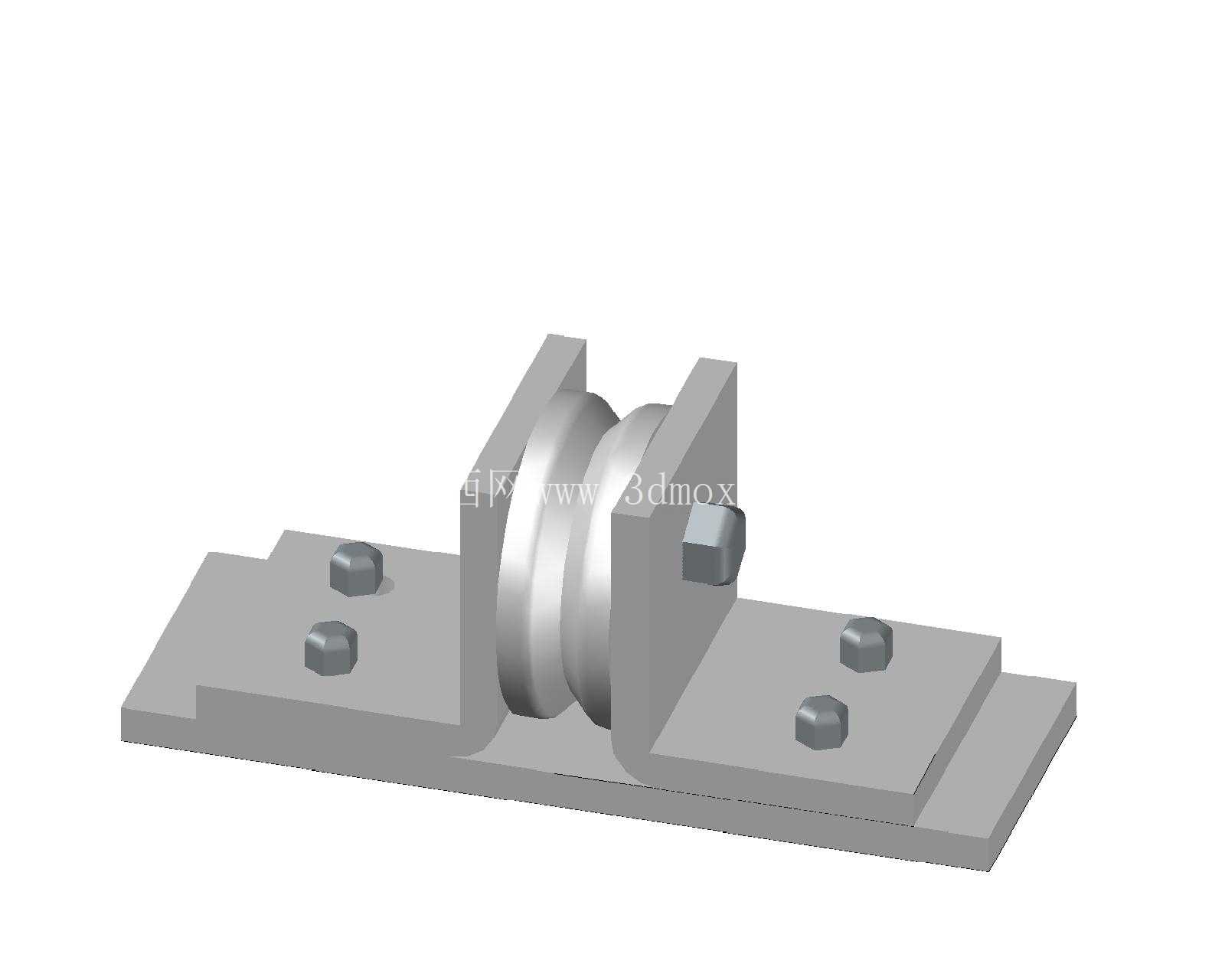

做车间输送线改造、轻型轨道导向机构设计的时候，这类带安装底板的槽轮支撑构件是很常用的受力部件，很多刚入行的工程师容易忽略安装面的平面度要求，实际装配时才发现轮体卡滞、运行异响的问题。这个构件的核心功能是为槽型滚轮提供稳定的安装基准，同时通过底板上的螺栓孔位完成与设备机架、轨道基座的刚性连接，既承担滚轮传递的径向载荷，也能抵消设备运行过程中产生的侧向冲击力，避免轮轴出现偏载变形。

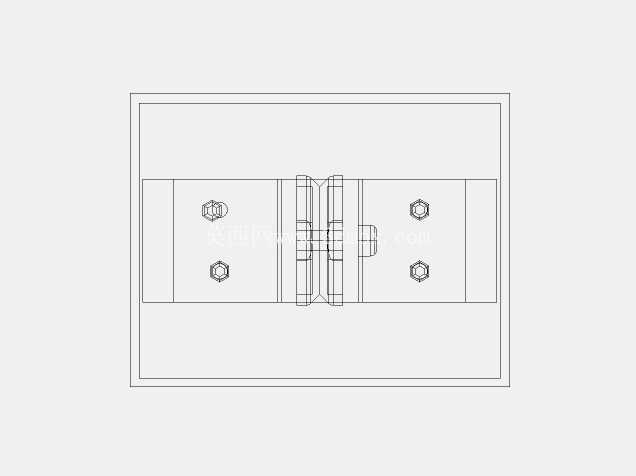

从结构设计逻辑来看，两侧的L型立板与底部安装板采用一体化折弯或焊接成型的思路，立板上的同轴孔位是加工时的核心管控点，两孔的同轴度公差需要控制在0.02mm以内，否则滚轮穿入后会出现转动卡涩，长期运行还会加剧轮槽与配合轨道的不均匀磨损。立板与底板的连接处设置了自然的过渡圆角，不是单纯的工艺美观需求，而是为了降低应力集中系数——这类支撑构件在承受交变载荷时，直角连接处的应力峰值会是平整区域的3倍以上，很容易从焊缝或折弯根部出现疲劳裂纹，过渡圆角的存在能有效分散应力，提升构件的整体疲劳寿命。

滚轮部分采用双凸缘槽型结构，轮槽的圆弧半径需要与配套使用的圆钢轨道、导向钢丝的半径做匹配设计，常规应用场景下轮槽半径比配合件半径大0.5-1mm即可，间隙过大会导致运行过程中出现横向窜动，间隙过小则会在轨道存在轻微变形时出现卡滞。滚轮与立板之间预留了0.1-0.15mm的轴向间隙，既避免滚轮端面与立板发生摩擦损耗，也能补偿温度变化带来的尺寸膨胀量。底板上的四个安装螺栓孔采用长圆孔与圆孔组合的排布方式？不对，看模型上是四个内六角螺栓对应的沉头孔，哦不对，模型里底板上的四个紧固件是将立板组件与下部基础板连接的结构，下部基础板可以根据实际安装需求调整孔位，适配不同的机架安装间距，这种分体式的连接设计，能让支撑构件在不更换主体立板与滚轮组件的前提下，适配多种不同的安装基准，降低备件的储备种类。

实际选型应用时，需要先明确构件的安装边界：底部安装板的总长度决定了螺栓孔的跨距，跨距越大，构件的抗倾覆能力越强，在承受侧向力时越不容易出现底板翘曲；立板的高度决定了滚轮中心的安装高度，这个尺寸需要与配套轨道的标高做匹配，保证轮槽与轨道的接触点处于滚轮中心的水平位置，避免出现轮缘单侧受力的情况。如果是用在户外移动设备、AGV小车的导向轮位置，还需要在滚轮内部加装密封轴承，避免粉尘、水汽进入轴承滚道，缩短维护周期；如果是用在车间固定输送线的侧向导向位置，可采用普通深沟球轴承配合定期注油的结构，控制制造成本。

很多设计人员在做这类构件的三维建模时，容易忽略螺栓头的沉头深度，实际装配时会出现螺栓头突出安装面，导致构件与基础面无法贴合，出现安装间隙，运行时产生振动。这个模型里的四个连接螺栓都做了对应的沉头孔设计，螺栓头完全沉入安装面以下，能保证底板与基础面完全贴合，连接刚性更有保障。另外立板上的滚轮轴端部采用了六角头的防转结构，轴与立板孔采用过盈配合或者键连接，避免滚轮转动时轴跟转，导致轴端锁紧螺母松脱。这类支撑构件的载荷计算需要结合实际运行速度、设备总重来核算，常规轻型应用场景下，单组构件的额定径向承载能力在500-800N区间，可满足大部分轻型输送、导向定位的使用需求，如果是重载场景则需要加大立板厚度、提升滚轮轴的直径，同时增加底板的连接螺栓数量，避免连接失效。
