手推式行间机械除草作业设备结构

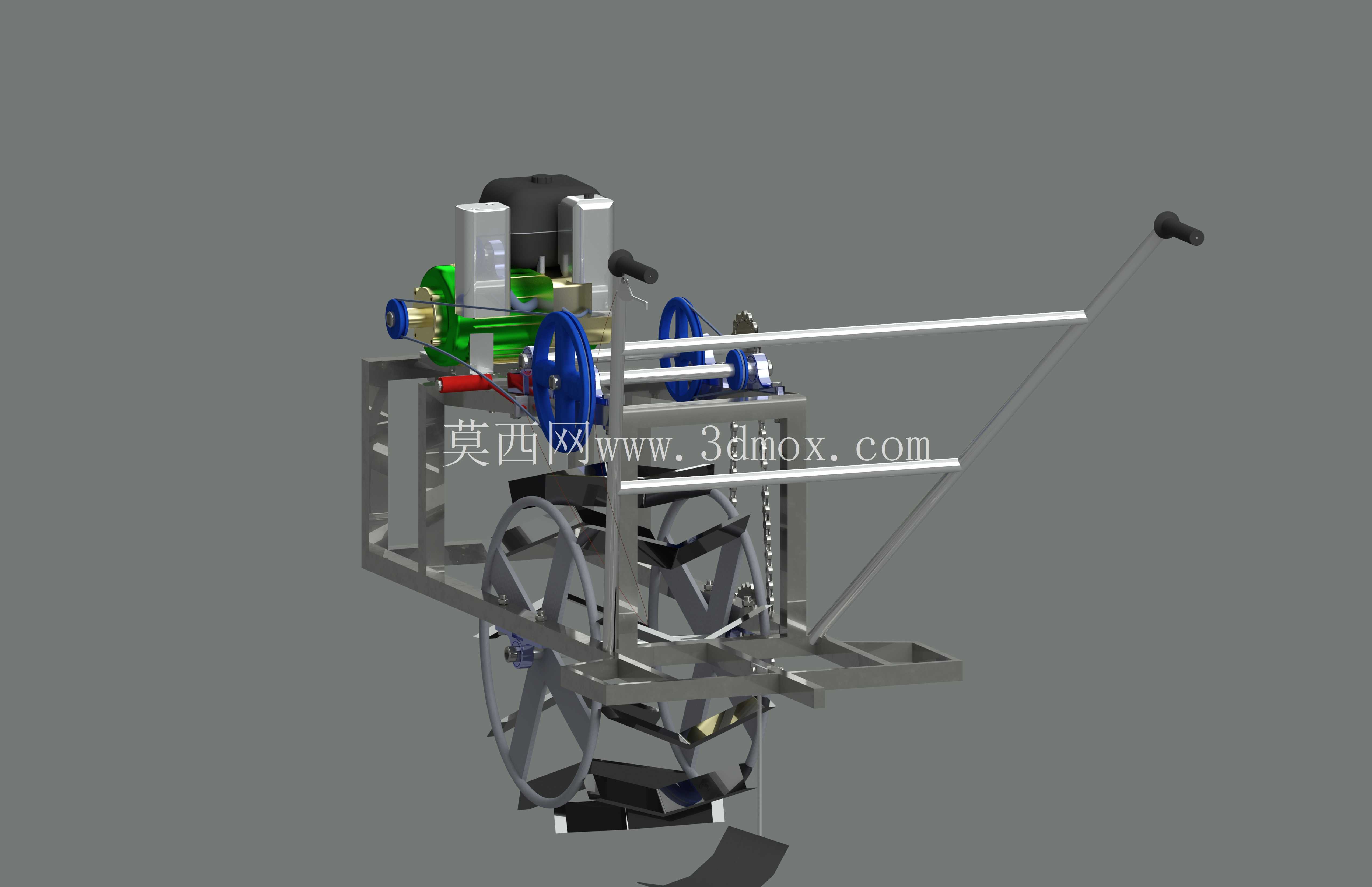

　　这款手推式除草设备主要面向小规模种植地块、果园行间、蔬菜大棚垄间的除草作业场景，能够替代传统人工薅锄的作业方式，在不伤及作物根系的前提下完成表层杂草的清除作业，适配株距规整、垄面宽度在60-120cm区间的种植模式，尤其适合丘陵零散地块、设施农业内部这类大型除草机械无法进入的作业环境。从结构设计逻辑来看，整机采用手推式行走架构，操作扶手设置在设备后侧，高度适配成年操作者自然握持的姿态，扶手处设置离合操控手柄，可在作业行进过程中随时控制动力输出的通断，避免转场或者跨越田埂时除草部件意外运转带来的安全隐患。

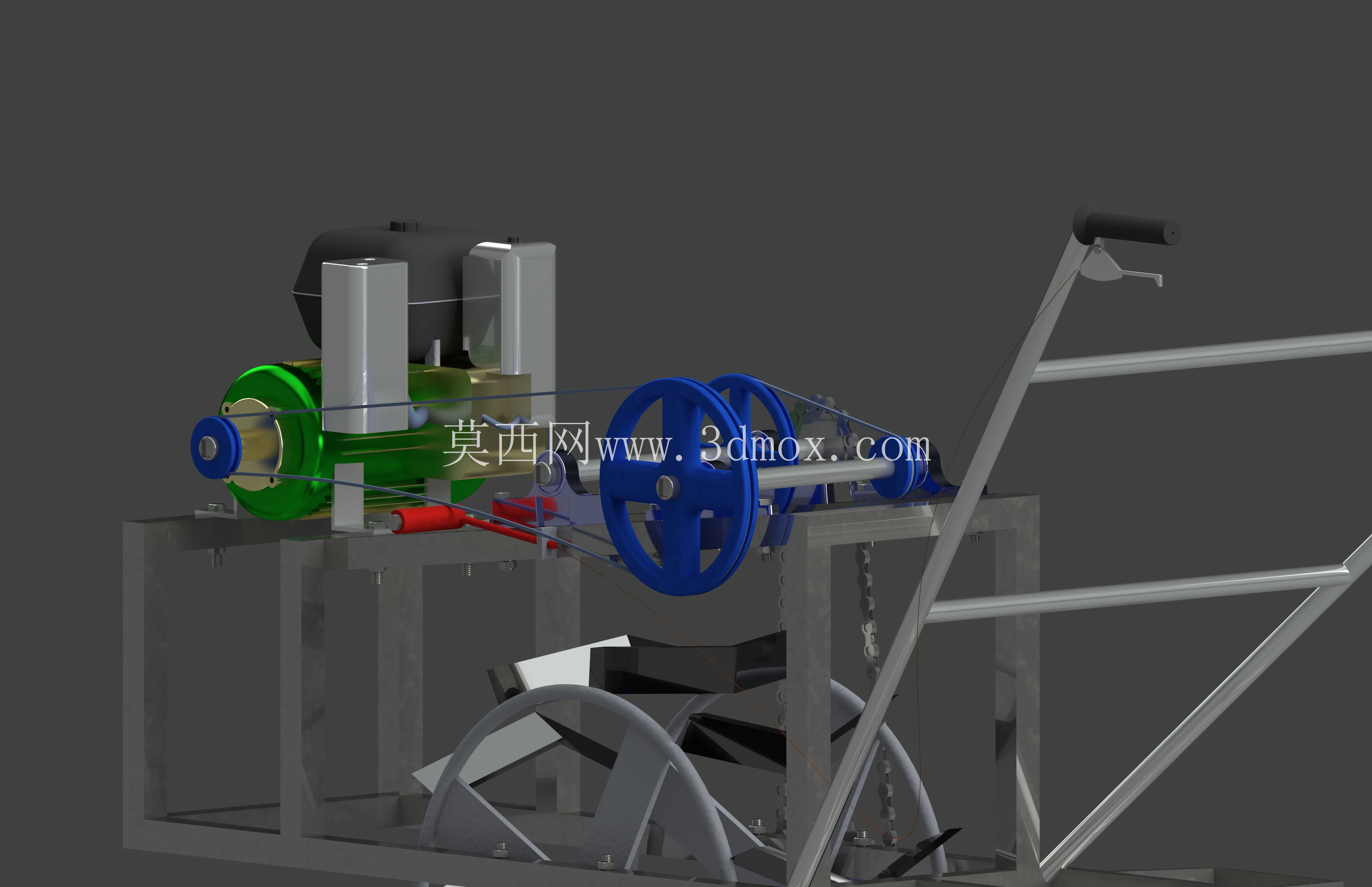

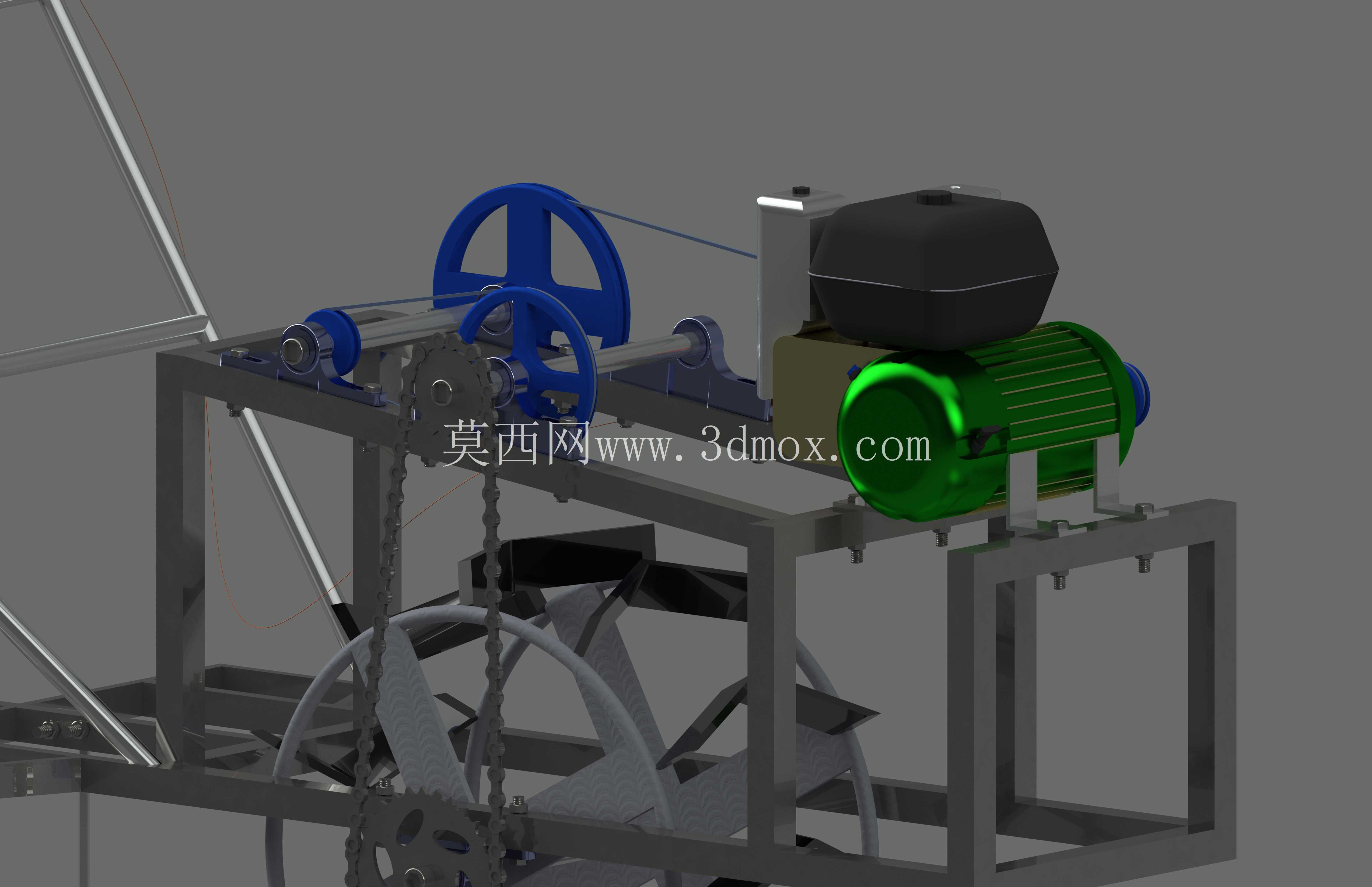

　　动力单元布置在机架上部靠前的位置，通过带轮传动将动力分流为两路，一路传递至除草作业辊轴，驱动除草刀片做回转运动切割、刨除表层土壤中的杂草根系，另一路通过链传动传递至行走轮，为设备行进提供辅助动力，降低操作者的推行负载，这种分流传动的设计省去了复杂的差速结构，在控制整机重量的同时保证了动力传递的可靠性，日常维护仅需定期检查传动带张紧度、链条润滑状态即可，适配农村地区的维修条件。

　　除草作业部件采用多组弯折式刀片交错安装在辊轴上，作业时刀片切入表层土壤3-5cm深度，将杂草根系切断并翻至土层表面，经过晾晒后杂草失去复生能力，相比药剂除草的方式不会造成土壤农药残留，也不会像旋耕类设备那样过度扰动土层导致作物根系受损，刀片的安装角度经过反复调整，作业过程中不会出现缠草堵转的问题，即使面对须根发达的禾本科杂草也能顺畅作业。机架采用方管焊接结构，整体宽度控制在55cm以内，能够顺利进入多数作物的种植行间，机架下部预留了高度调节滑槽，可根据不同作物的根系深度、垄面高度调整除草辊的作业深度，调节范围覆盖2-8cm，适配不同生长期的除草需求，行走轮采用实心橡胶材质，轮面设置防滑凸起，在湿润松软的田块作业时不会出现打滑陷车的问题，轮距与机架宽度匹配，行走过程中不会碾压作物根部。

　　整机的安装边界充分考虑了田间转场的需求，所有外露的传动部件都设置了防护挡板，避免作业过程中甩出的泥土、草屑飞溅到操作者身上，动力单元与机架之间设置了减震胶垫，降低作业过程中的震动传递到扶手处的幅度，长时间操作也不会出现手臂发麻的问题。在三维建模过程中，所有部件的装配关系都按照实际加工装配的公差要求设置，传动部件的中心距、安装孔位都预留了实际加工的调整余量，焊接机架的接口处都做了止口定位设计，实际生产时不需要复杂的工装就能完成精准组焊，除草刀片采用标准紧固件安装在辊轴法兰盘上，刀片磨损后可以单独更换，不需要整体更换辊轴，降低了设备的后期使用成本。设备的重心经过优化布置，整机重心落在行走轮轴线靠前10cm的位置，推行时操作者仅需要施加很小的下压力就能保持设备平衡，转场抬起时也不会出现前端过重难以操控的问题，扶手末端设置了防滑橡胶套，即使手上沾有泥土也能稳定握持，操控手柄的位置设置在扶手握持段的前方，操作者不需要移动手部位置就能完成离合操作，作业过程中的操控流畅度更高。
