大吨位液压式静力压桩设备结构设计

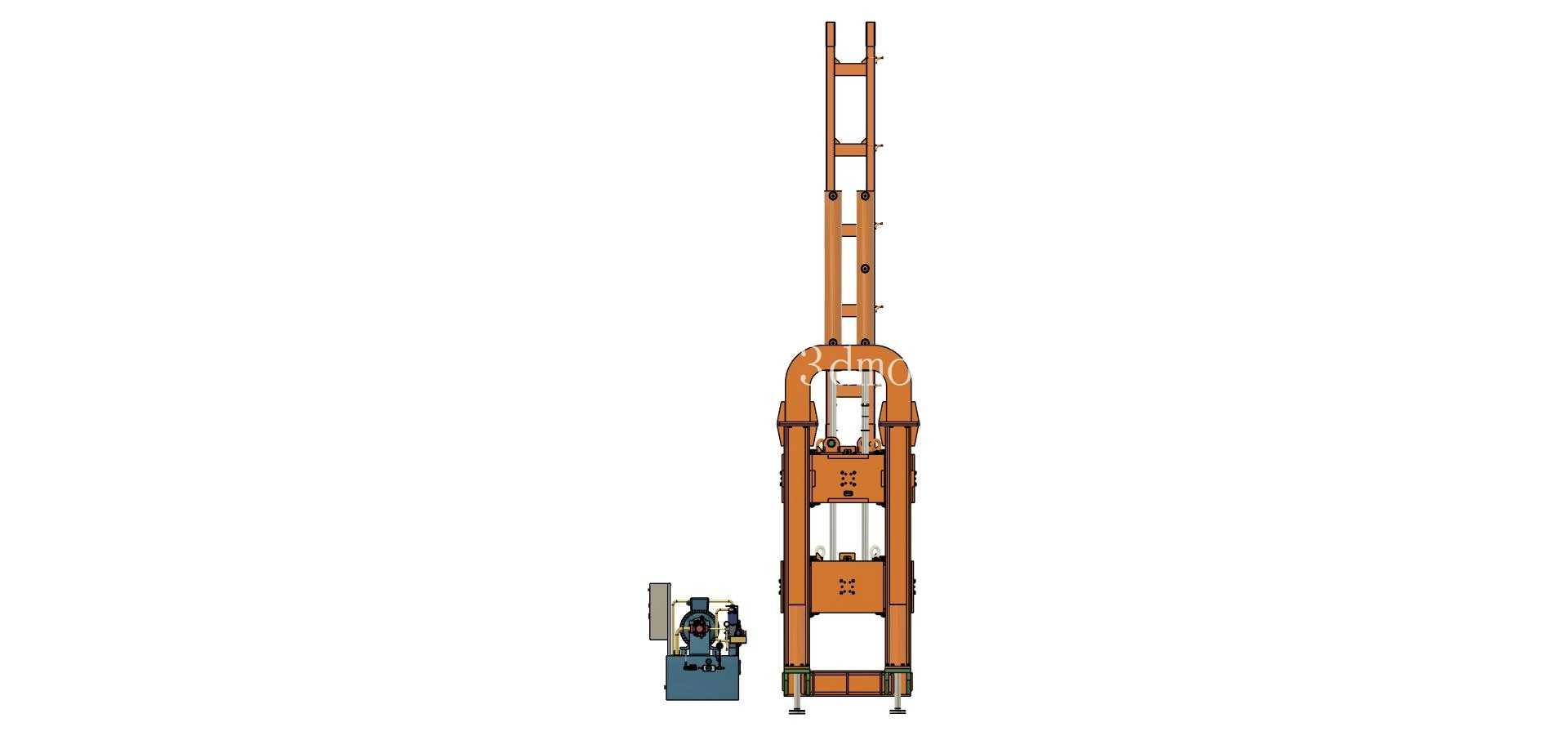

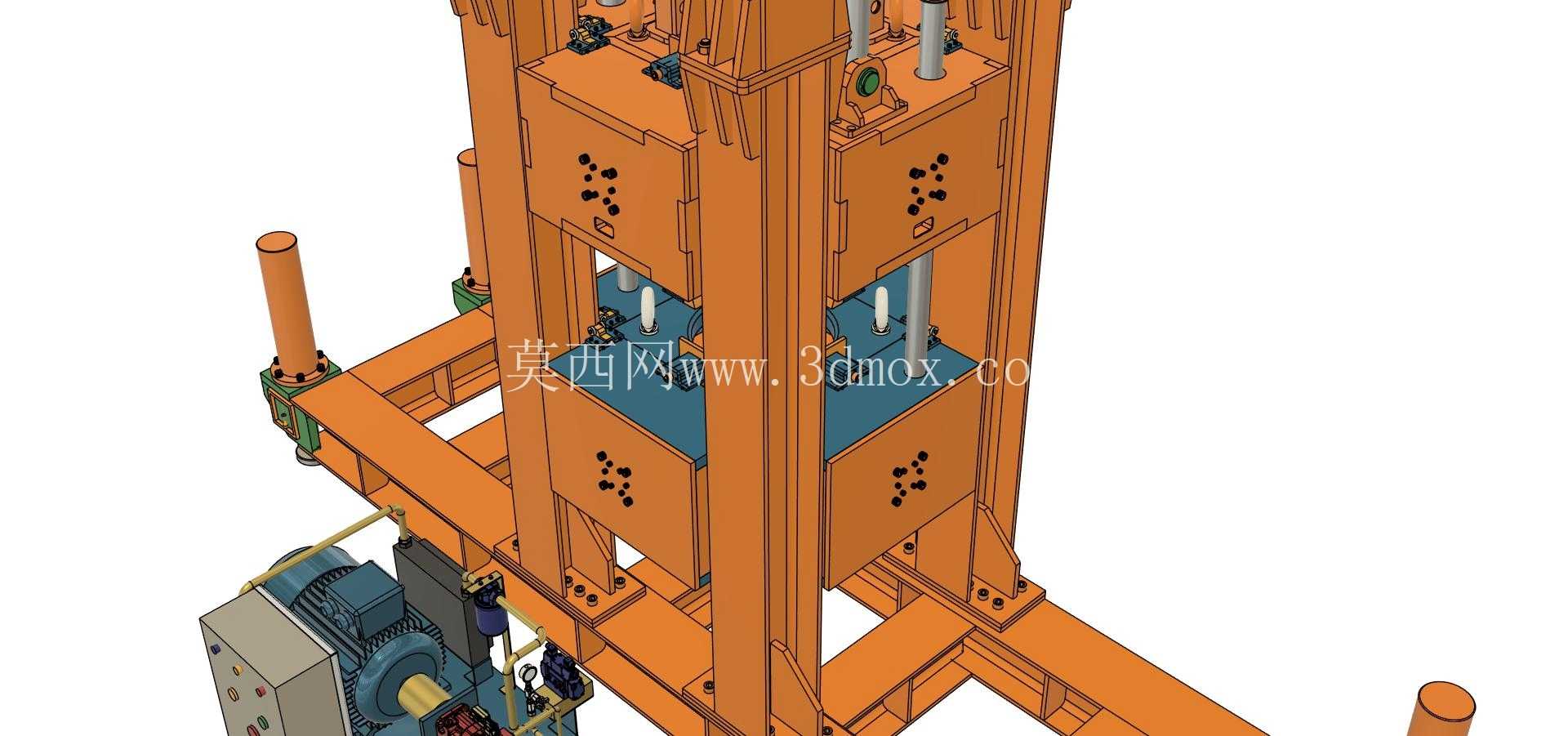

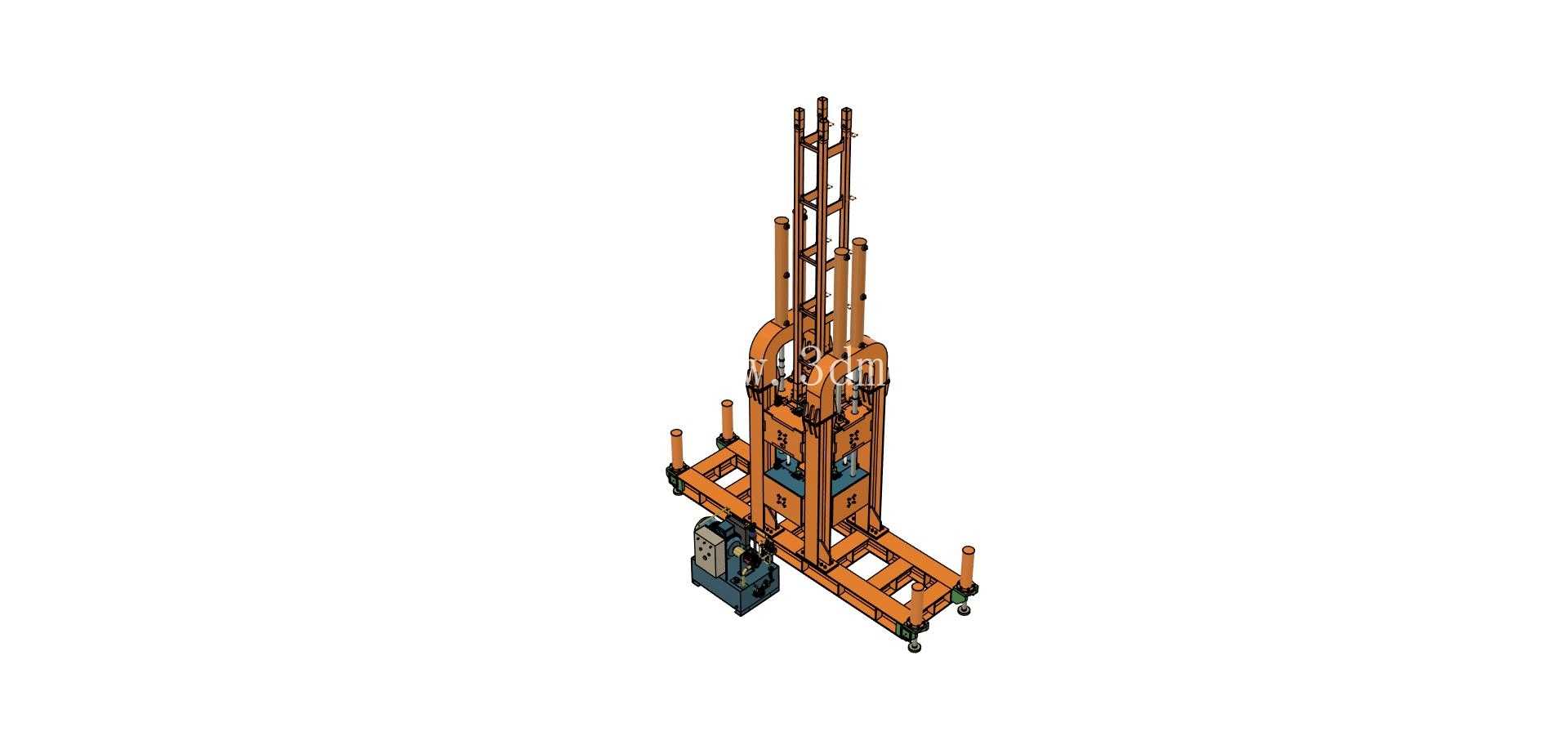

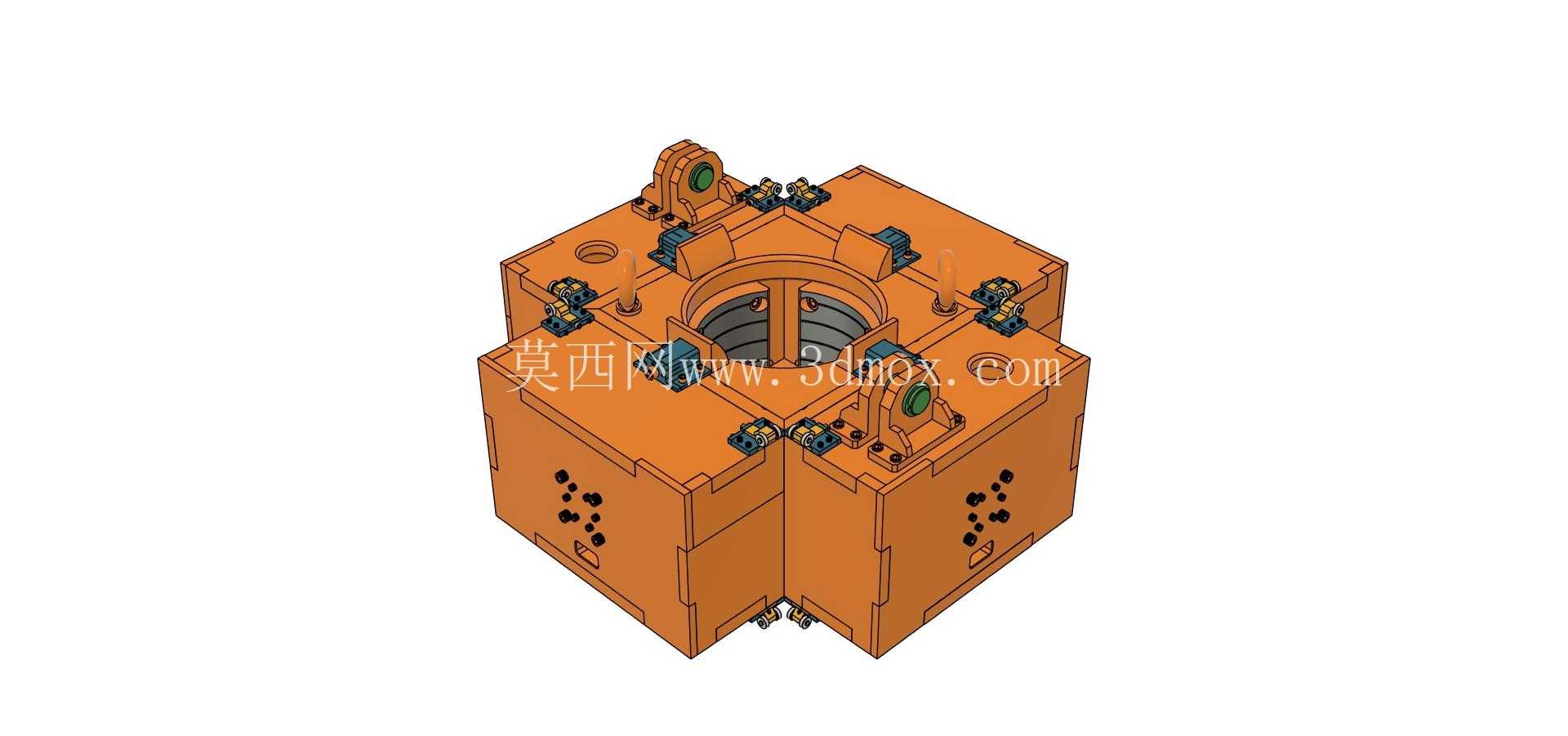

　　从结构布局来看，设备采用双立柱龙门式承载框架作为主体受力结构，橙色涂装的型钢焊接立柱沿压桩作业轴线对称布置，立柱内侧设置通长导向导轨，为压桩箱的上下往复运动提供精准导向，避免压桩过程中出现偏载、卡滞问题，导轨与压桩箱之间采用可调间隙的滑块连接结构，可根据作业磨损情况实时调整配合间隙，保证长期作业的导向精度。设备的压桩执行单元采用多组大吨位液压千斤顶协同出力的设计方案，千斤顶缸体固定于上部承载横梁，活塞杆端部与压桩箱刚性连接，压桩箱内部设置可开合的夹桩机构，作业时夹桩机构通过液压驱动夹紧桩身侧壁，将千斤顶的输出推力均匀传递至桩体，实现平稳压入；相较于单点出力的压桩结构，多千斤顶协同的布局可让压桩力沿桩身轴线均匀分布，大幅降低桩体压入过程中的偏心受力风险，减少桩身破损概率。设备的动力单元布置于框架侧部的安装平台上，集成了液压泵站、驱动电机、控制阀组与管路系统，液压系统采用溢流保护设计，当压桩阻力超过额定出力阈值时，系统自动溢流泄压，避免结构件过载损坏；控制阀组采用手动与电磁结合的控制方式，可实现夹桩、压桩、回程、松夹的全流程动作控制，同时预留了压力检测接口，可实时读取当前压桩力数值，为施工人员判断桩端持力层到达情况提供数据参考。在民用建筑、市政管网、小型工业厂房的桩基施工场景中，尤其是城区内对振动、噪声管控严格的作业区域，传统冲击式打桩机的应用往往受到严格限制，液压静力压桩设备凭借无冲击、低噪声、作业平稳的特性，成为这类场景下预制桩施工的核心装备。本次呈现的液压千斤顶打桩机结构，以120吨额定压桩力为核心设计指标，适配截面尺寸较小的预制混凝土方桩、钢桩的压入作业，可覆盖多数6层以下民用建筑、小型市政构筑物的桩基承载力需求。

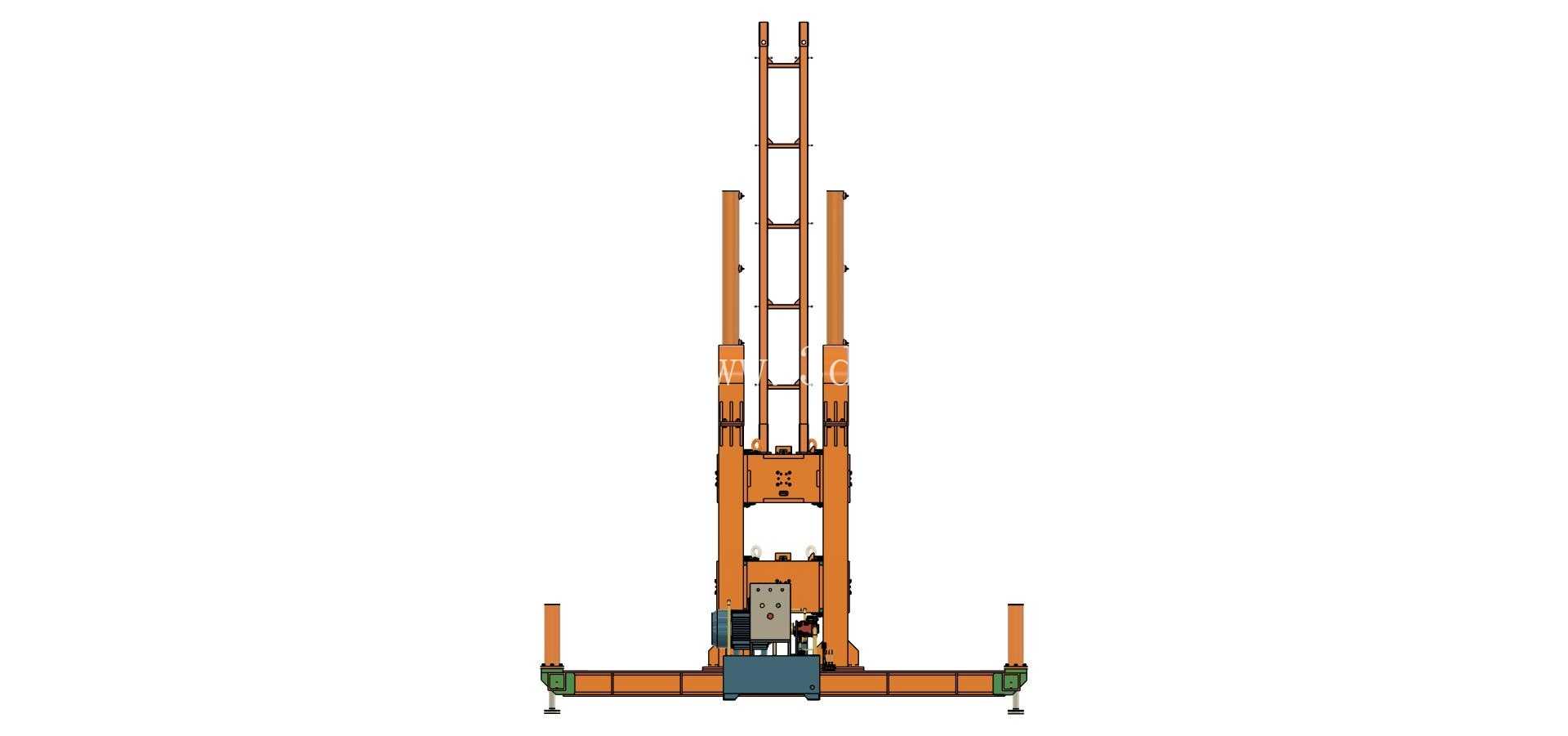

　　从安装边界尺寸来看，设备整机宽度控制在180厘米，长度600厘米，不含桩架的主体高度为500厘米，整体占地面积较小，可在狭窄的老旧城区施工场地、厂区内部改造场地灵活布置，无需大面积平整作业场地；设备底部设置可调节的支撑支腿，作业时可通过支腿调整整机水平度，适应不平整的施工地面，转场时支腿收起可配合牵引装置实现短距离转移，相较于大型履带式压桩机，该设备的转场成本更低，对进场道路的宽度、承载力要求更小，更适合零散、小规模的桩基施工项目。

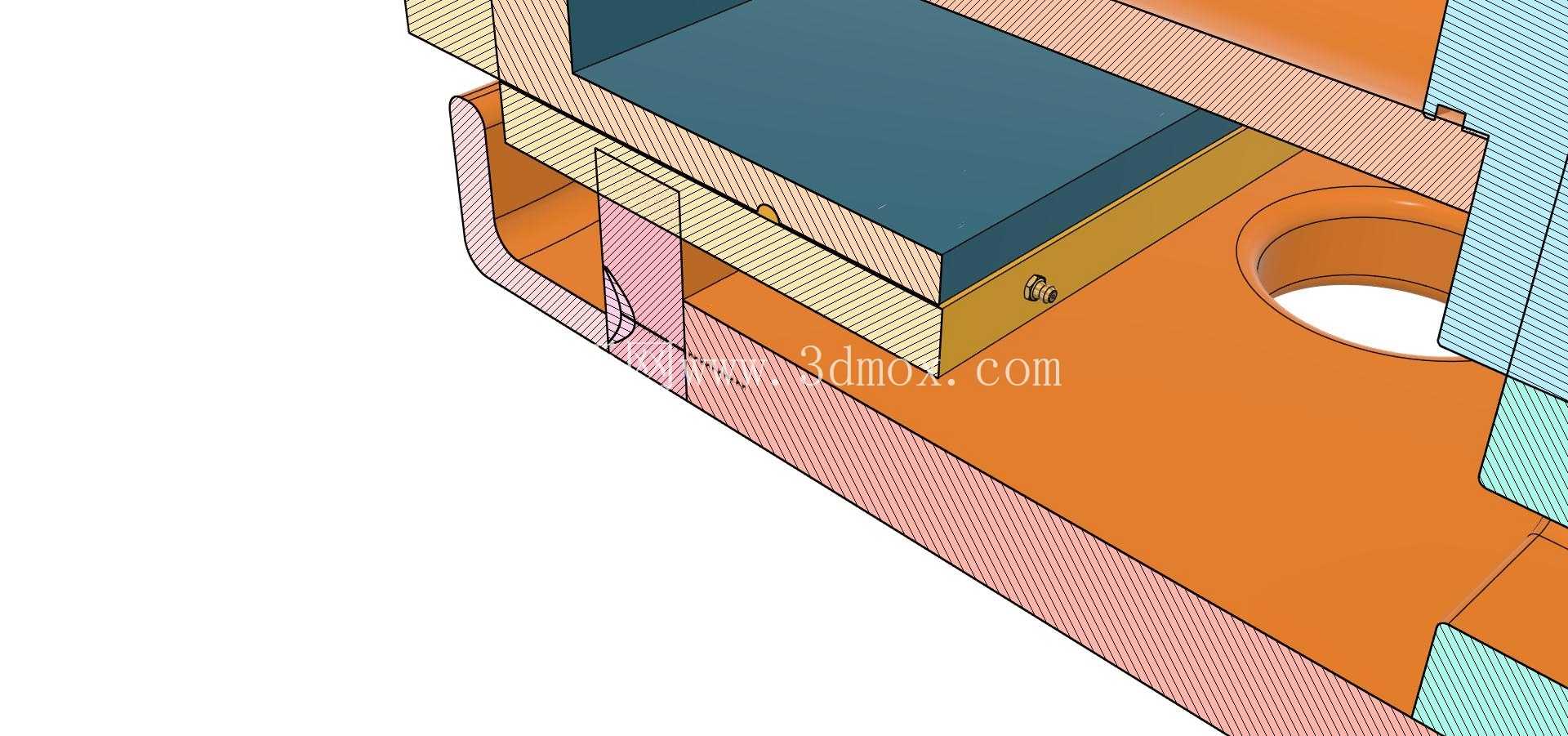

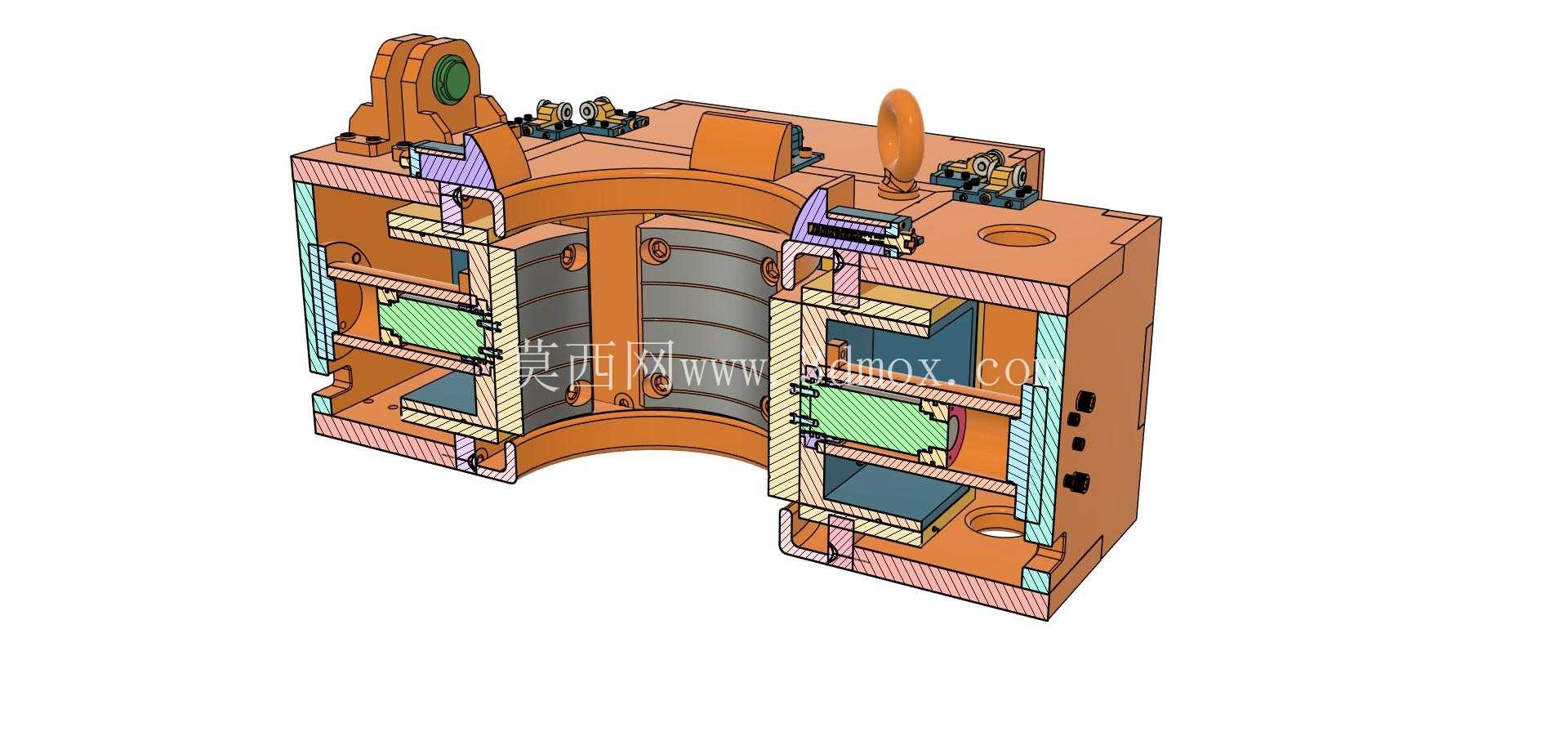

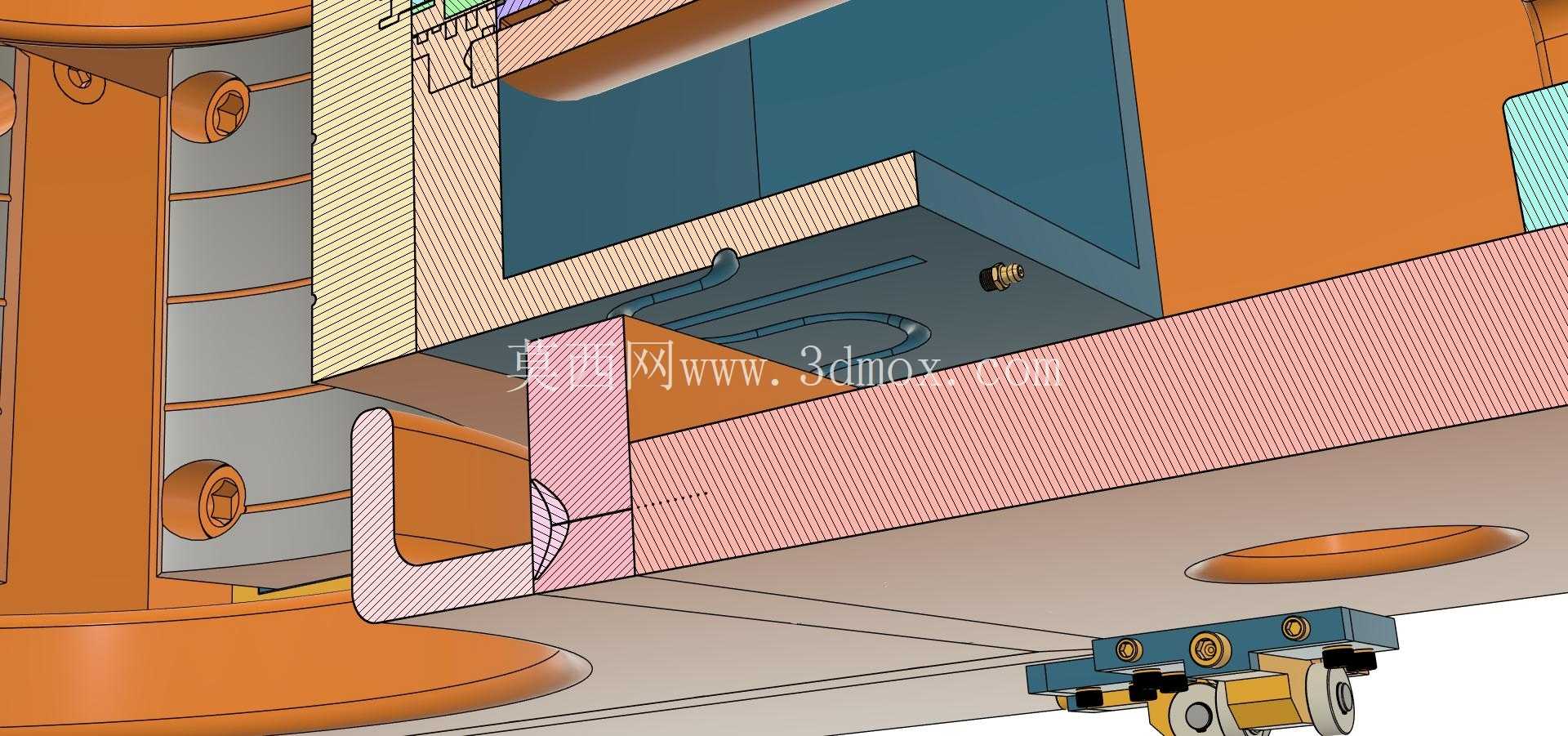

　　在结构细节设计上，立柱与底部承载架、上部横梁的连接均采用高强度螺栓配定位销的连接方式，既保证了框架整体的连接刚度，又可在设备长途转运时拆分部件，降低运输尺寸限制；压桩箱的夹桩面设置了防滑齿纹与可更换的耐磨衬板，当衬板磨损到一定程度后可快速更换，无需整体更换夹桩结构，降低现场维护成本；液压管路沿立柱内侧的走线槽布置，避免作业过程中管路被落物砸损，同时管路连接处均设置密封防漏结构，减少液压系统的渗漏风险。

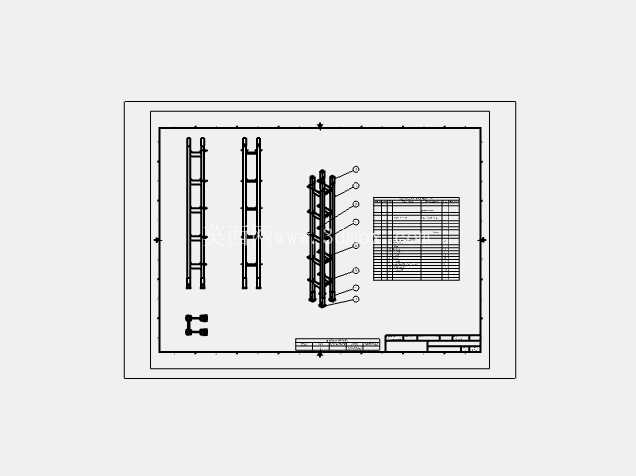

　　该设备的作业流程逻辑清晰，吊机将预制桩吊入压桩箱中心位置后，夹桩机构先行夹紧桩身，液压千斤顶同步驱动压桩箱下行，将桩体逐段压入地层，当单个行程结束后，夹桩机构松开，千斤顶带动压桩箱回程，再次夹紧桩身进行下一段压桩作业，循环往复直到桩体到达设计标高；整个作业过程无冲击振动，不会对周边相邻建筑的基础造成扰动，也不会产生冲击打桩的高分贝噪声，可在居民区周边、学校、医院附近的施工场地正常作业，有效解决了传统打桩设备在敏感区域施工的扰民问题。从三维建模的角度来看，该模型完整还原了设备的焊接框架结构、液压元件布局、传动连接关系，所有结构件的尺寸比例均按照实际工程参数设置，可作为同类小型压桩设备结构设计、方案选型的参考模型，也可用于施工方案演示、作业人员培训的可视化素材。
