车载硬顶折叠露营篷结构设计方案

这款硬顶折叠露营篷主要适配各类乘用车辆、越野车型及小型皮卡的车顶加装场景，在户外自驾、长途穿越、野外露营等场景中，能够为使用者提供独立的离地休憩空间，避免地面潮气、爬虫及不平整地面对露营体验的影响，相比传统地面帐篷，其搭建效率更高，收纳后不占用车内储物空间，适配当下户外自驾出行的装备升级需求。

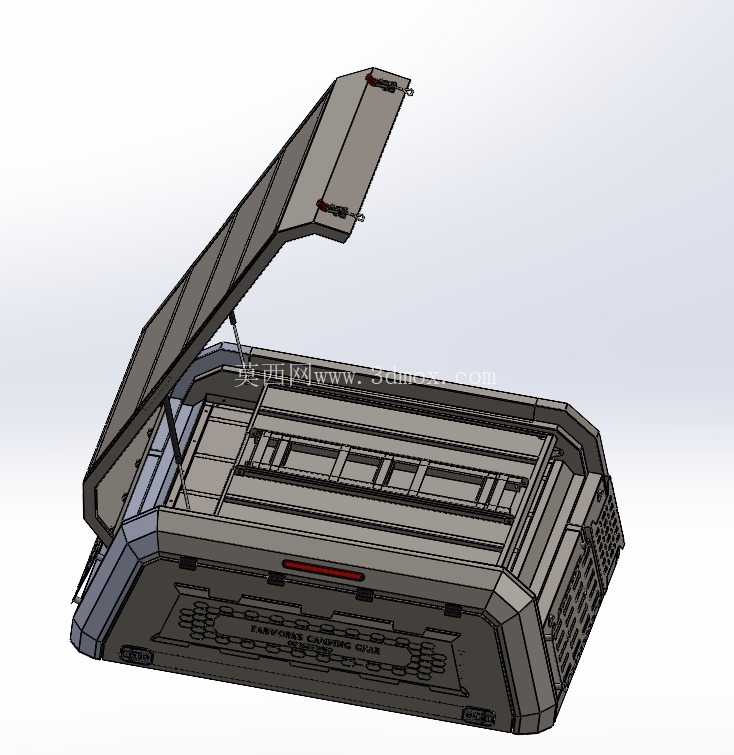

从功能特性来看，该露营篷采用单侧翻折开启的硬顶结构，上盖集成多段式加强筋结构，闭合状态下可作为车顶防护壳体，抵御行车过程中的飞石撞击、雨水侵蚀及紫外线老化；开启后上盖通过双侧气撑杆实现角度锁定，配合内部可折叠的支撑框架，快速形成封闭的休憩舱体。篷体底座采用一体化注塑加金属嵌件的复合结构，边缘设置整圈密封胶条，闭合时与上盖紧密压合，满足IP65级以上的防水防尘要求，可应对暴雨、沙尘等复杂户外天气。底座内部预留了标准化的安装孔位，可直接适配市面主流的车顶行李架横杆规格，无需额外打孔改装，降低用户的加装门槛。

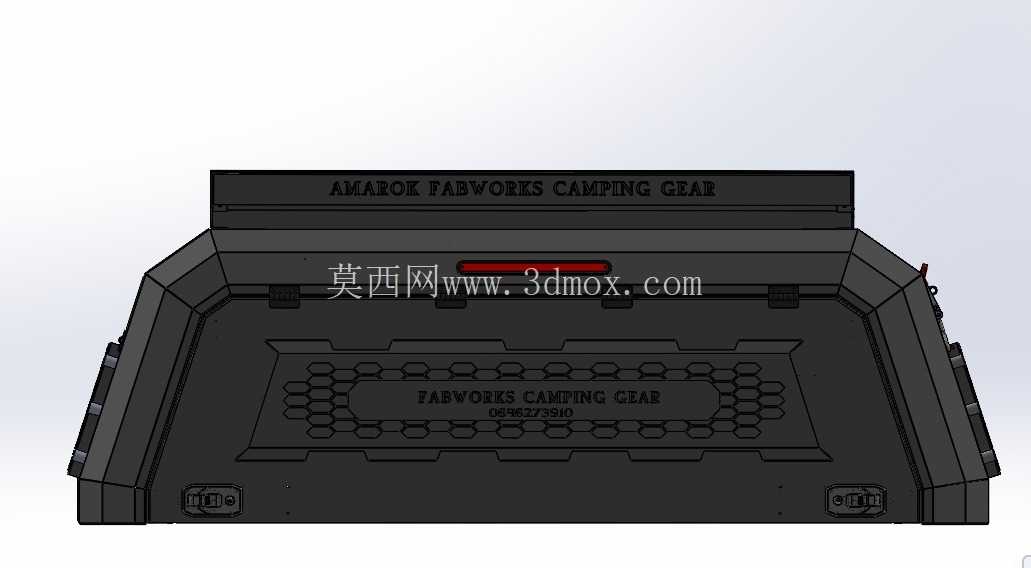

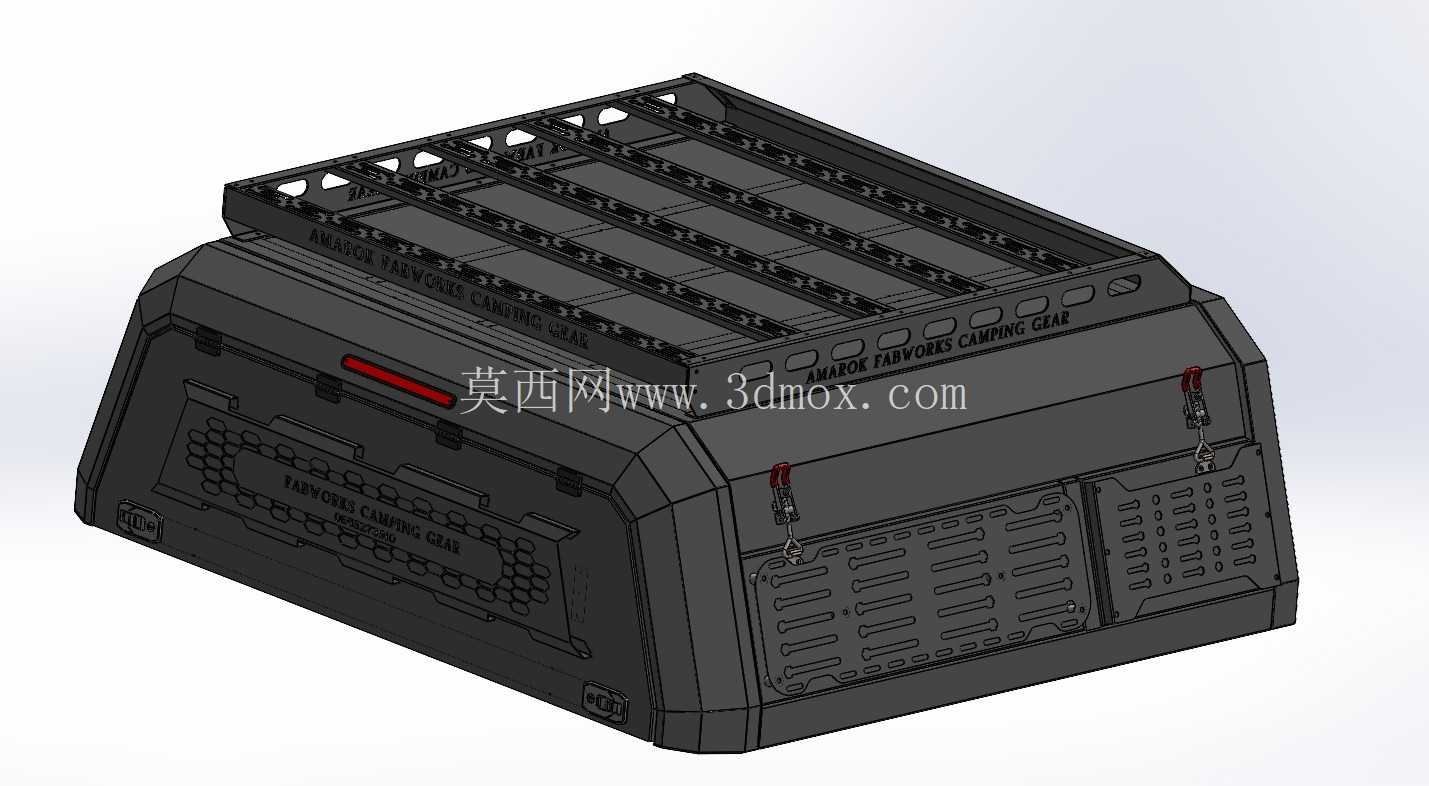

在设计思路上，结构团队优先考虑了行车状态下的风阻表现，闭合状态下篷体整体呈流线型楔状结构，前端做了导风斜面处理，相比方正造型的同类产品可降低15%左右的高速风阻，减少行车过程中的风噪与额外油耗。上盖的六角形格栅标识区域并非单纯装饰，其下方对应内置的通风换气口，配合可开合的防尘网，在篷体闭合状态下也能实现内部空气流通，避免长期收纳产生的闷湿异味。内部支撑结构采用航空铝型材拼接而成，在保证整体承重能力的前提下尽可能降低自重，整备质量控制在普通家用车车顶承重阈值范围内，不会超出车辆原厂的车顶载荷设计上限。

关于安装边界与尺寸适配，该露营篷闭合状态下的整体高度控制在280mm以内，加装后整车总高度不会超过多数地库2.2m的限高要求，兼顾日常城市通行的便利性；底座宽度适配1200mm-1400mm间距的车顶横杆，长度覆盖主流A+级SUV到全尺寸越野车型的车顶纵向安装空间，安装时仅需通过配套的T型螺栓与横杆锁紧，单组安装人员可在30分钟内完成整套装载。开启状态下内部净高度可达1100mm，可供两名成年人在篷内坐立休憩，篷体边缘预留了外挂天幕的连接卡槽，可拓展出外部遮阳区域，满足多人露营的使用需求。

从结构可靠性角度出发，所有活动铰接点均采用不锈钢销轴配合耐磨衬套设计，长期反复开合不会出现松旷异响；气撑杆根据上盖的实际配重做了阻尼匹配，开启过程匀速平缓，不会出现突然弹起或下落的安全隐患。底座内部设置了集成式的储物格，可在收纳状态下放置露营睡垫、照明灯具等小件装备，提升空间利用率。整体结构在设计阶段经过了多轮CAE仿真验证，在颠簸路面行驶、强风环境开启等极端工况下，各受力部件的应力均控制在材料屈服强度的安全阈值内，可满足长期户外使用的耐久性要求。
