汽车车轮前束调整定位专用金属工装

在汽车底盘维保与四轮定位作业场景中，车轮前束参数的精准校准直接影响轮胎磨损速率、行驶直线稳定性与转向回正性能，这款金属结构件正是针对该作业环节设计的专用对齐工装。不同于通用型四轮定位仪依赖光学靶标与轮辋卡具的间接测量方式，该工装采用直接贴合轮辋安装基准的设计逻辑，可适配匹配1/2英寸螺柱规格的多种螺栓安装模式，作业时直接固定在车轮悬架对应安装位，为前束测量提供刚性的平直基准面，规避了卡具装夹间隙、轮辋变形带来的测量误差，尤其适合改装店、快修门店在没有大型定位设备的场景下完成快速前束校准，也可用于赛车场车队在赛事间隙快速核对车轮定位参数，适配场地赛车、民用改装车的快速调校需求。

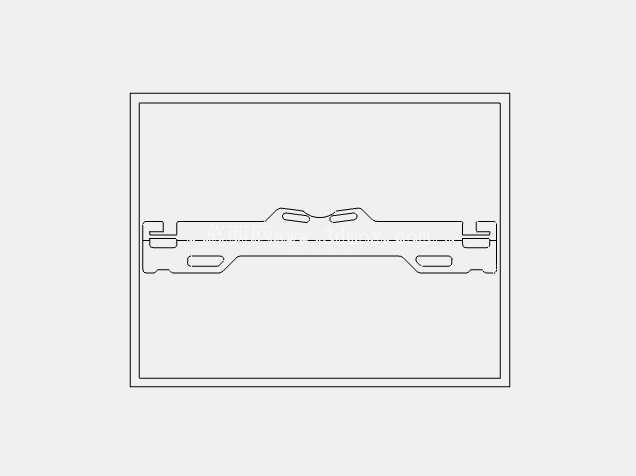

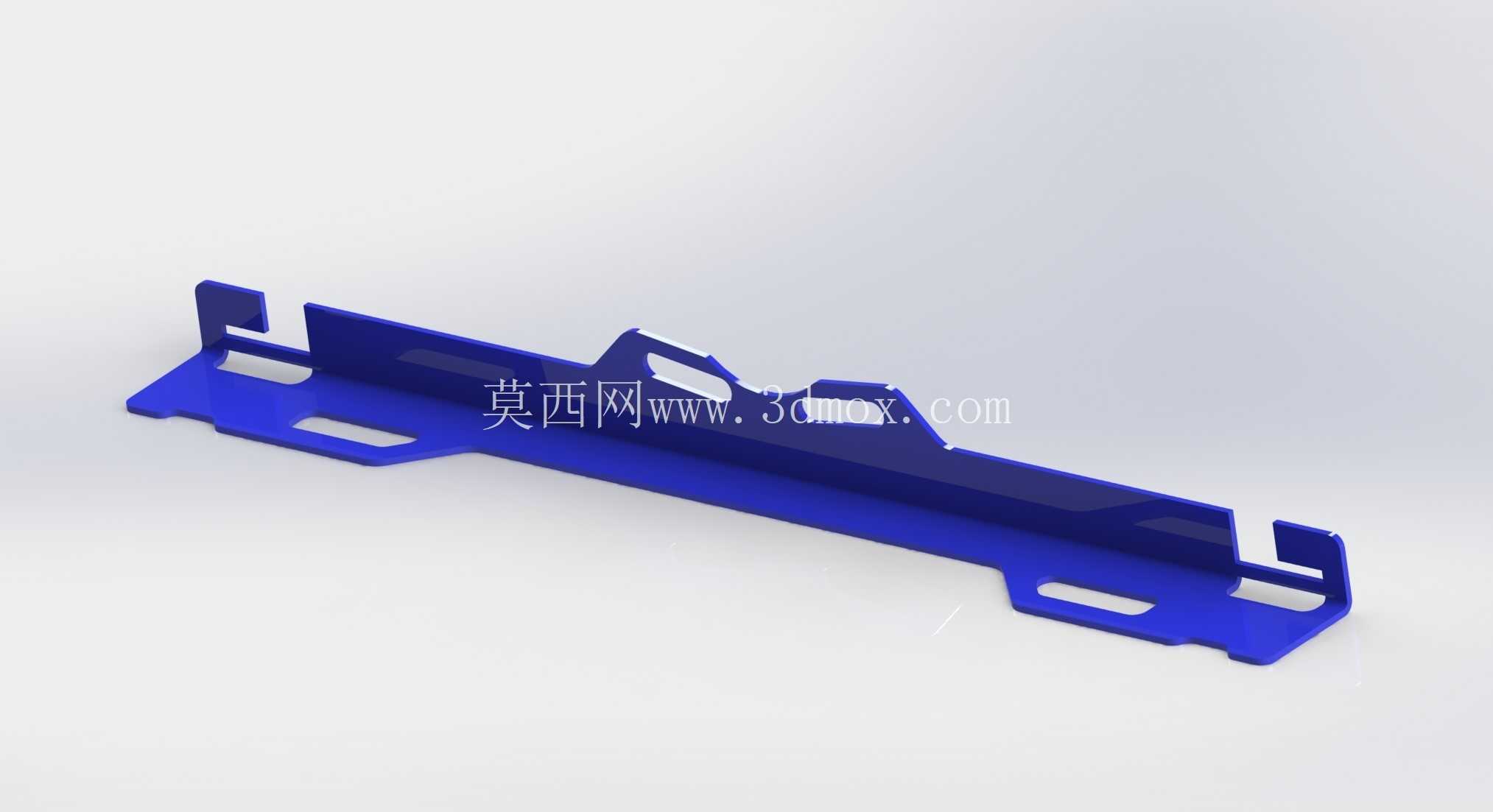

从结构设计逻辑来看，该工装整体采用长条形平直钣金构型，主体基准面经过平面度公差约束，确保作为测量基准时的直线度误差控制在维保作业允许的范围内。主体板材厚度当前设定为0.135英寸，对应10GA规格的冷轧钢材，该厚度选型兼顾了工装的刚性与轻量化需求：既不会因为板材过薄在装夹受力后产生翘曲变形，导致基准面失准，也不会因为板材过厚增加工装自重，给单人装夹作业带来额外负担。结构上的多处镂空槽并非减重装饰设计，而是对应不同车型悬架安装螺柱的位置预留的调节行程，可适配一定范围内不同轮距、不同安装孔位的车型，无需针对单一车型单独制作工装，提升了工具的通用适配性。两端的弯折卡扣结构用于卡接悬架或轮辋的边缘定位面，装夹时可快速完成初定位，再通过螺栓穿过镂空槽完成锁紧固定，整个装夹过程无需额外的辅助定位工具，单人即可在数分钟内完成单侧车轮的工装安装。

从安装边界来看，该工装的长度方向尺寸覆盖主流民用紧凑型车、中型车以及部分场地赛车的车轮安装面横向跨度，安装时需确保工装基准面与车轮轮心的横向平面保持平行，锁紧螺栓的扭矩需控制在合理区间，避免过大力矩导致钣金件局部变形。工装的弯折卡扣高度经过匹配设计，卡接后不会与刹车卡钳、轮毂辐条产生运动干涉，即使是搭载大尺寸多活塞刹车卡钳的改装车型，也能留出足够的安全间隙，不会在装夹或转动车轮时出现剐蹭。在实际使用场景中，两侧车轮同时安装该工装后，可通过拉设平直鱼线、配合钢卷尺测量两侧工装基准面前后端的距离差值，直接换算得到车轮前束值，相比传统的用卷尺直接测量轮胎胎面的方式，完全规避了轮胎花纹磨损不均、胎面形变带来的测量误差，测量精度可满足日常维保甚至赛事调校的精度要求。

从结构建模的角度来看，该零件的建模逻辑以钣金特征为核心，所有弯折特征均预留了对应10GA钢材的折弯回弹补偿量，确保生产加工后成品的卡扣尺寸、基准面平面度符合设计要求。镂空槽的位置公差与安装基准面保持关联，在参数化建模环境下，可通过修改板材厚度参数、镂空槽位置参数、卡扣弯折高度参数，快速衍生出适配不同螺柱规格、不同车型安装位的衍生型号，无需重新搭建整体建模框架。结构上的所有棱边均做了小半径倒钝处理，避免作业过程中锋利的钣金边缘划伤操作人员或剐蹭轮毂漆面，细节处理符合维保工具的实际使用需求。不同于复杂的机加工工装，该钣金结构的工装加工成本低、抗摔碰性能好，即使在车间复杂作业环境下出现轻微磕碰，也不会像精密光学测量工具那样直接失效，非常适合高频次的维保作业场景使用。
