姜黄原料研磨加工设备全套结构设计

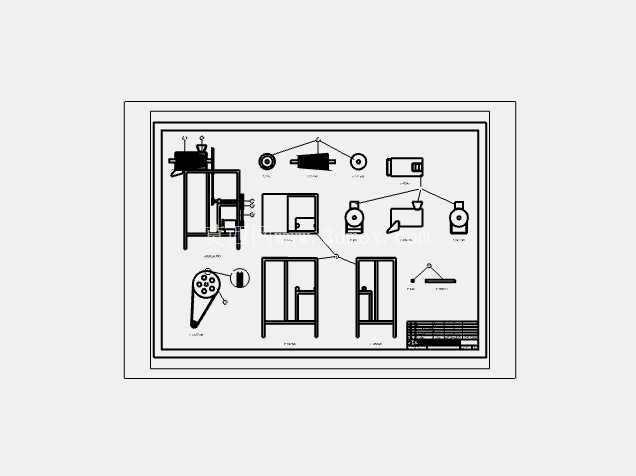

　　这套姜黄研磨设备的结构设计，核心围绕姜黄这类根茎类香辛料的干法研磨加工场景展开，适配中小型香辛料加工车间、中药饮片初加工产线的批量生产需求，可完成从姜黄原料粗破碎到细粉出料的连续化作业，避免传统单机研磨反复上料、粒度不均的问题。从实际产线布局来看，设备整体采用分体式机架排布，将动力传动单元、研磨执行单元、进料出料单元、机架支撑单元做模块化拆分，既方便车间内的设备进场吊装，也能根据不同厂房的层高、管线走向调整各模块的安装间距，安装边界预留了单侧不小于800mm的检修通道，设备主体占地长度约2.8米、宽度约1.2米，进料口高度匹配常规1.1米的操作平台高度，出料口可直接对接下方的粉料收集桶或者气力输送管线，不需要额外增设过渡接料机构。

　　设计过程中优先考虑姜黄原料的物理特性，姜黄根茎含纤维量高、含一定量的姜黄油脂，研磨过程中容易出现粘腔、过热导致有效成分挥发的问题，因此研磨腔的结构采用了齿盘与筛网组合的结构，动齿盘与定齿盘的间隙设置为三档可调，针对不同粒度要求的姜黄粉可快速切换间隙参数，粗档间隙适配姜黄片的预破碎，细档间隙可达到80目以上的成品粉粒度，筛网采用快拆式压条固定，更换不同目数筛网不需要拆解整个研磨腔，单人操作5分钟即可完成更换。传动部分采用皮带轮减速传动结构，相比齿轮传动能更好地吸收姜黄进料时的冲击载荷，避免硬卡料导致的电机过载烧毁，皮带轮外侧设置全封闭的安全防护罩，防护罩预留了观察窗，可日常检查皮带的张紧度与磨损情况，不需要频繁拆卸护罩。

　　机架部分采用方管焊接结构，焊接后做整体去应力退火处理，避免长期运行产生的振动导致机架焊缝开裂，机架底部设置可调式减震脚杯，可适应车间地面不平整的安装条件，调整水平后设备满负荷运行的振动幅值控制在0.2mm以内，不需要额外打膨胀螺栓固定地面。进料单元采用斜置式进料斗，斗内壁贴有光滑的不锈钢衬板，避免姜黄原料在进料斗内搭桥堵塞，进料口设置了可调节的插板阀，可根据研磨腔的负载情况调整进料速度，避免进料过快导致的闷车。设备的电气控制部分集中安装在机架侧方的控制盒内，设置了启停按钮、过载保护、急停按钮，急停按钮的位置设置在进料口侧方1.5米高度处，操作人员遇到卡料等异常情况可快速触达。

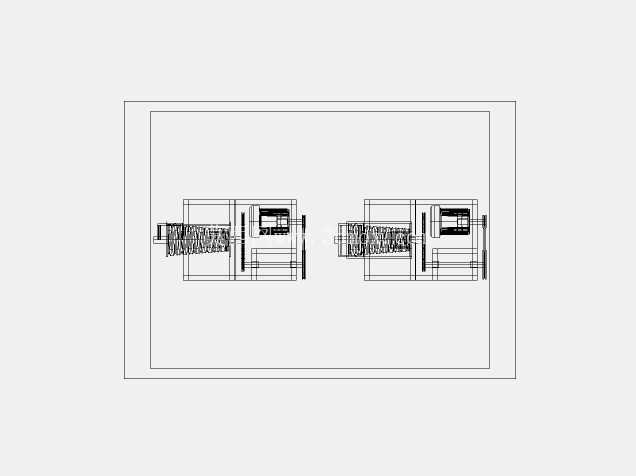

　　从结构建模的细节来看，所有转动部件的轴承位都设置了防尘密封结构，避免姜黄粉尘进入轴承导致的磨损加快，润滑点采用引出式油嘴，日常加注润滑脂不需要拆解设备护罩，站在地面即可完成所有润滑点的保养作业。这套结构设计也可通过更换研磨腔内部的齿盘材质、调整筛网参数，适配其他类似特性的根茎类物料研磨，比如干姜、高良姜等香辛料的加工，具备一定的通用性，不需要对整体机架和传动结构做大幅改动即可快速转产。在实际安装调试时，需要注意动力电机的旋转方向与研磨腔标注方向一致，首次开机前需要手动盘车确认转动无卡滞，空载运行30分钟确认轴承温升不超过40摄氏度后再进行负载投料，投料前需要先去除姜黄原料中夹带的石块、金属杂质，避免硬物进入研磨腔打坏齿盘。
