Garmin GMU 11通用安装固定支架结构

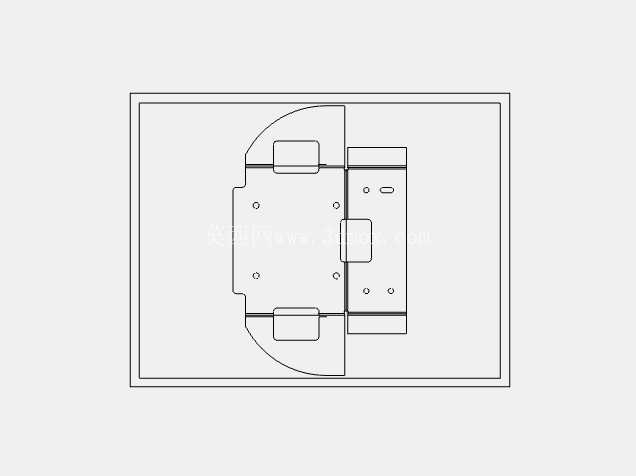

在通用航空机载设备改装领域，磁航向传感器的安装固定一直是容易被忽略却直接影响设备测量精度的环节，Garmin GMU 11作为主流的航姿系统配套磁传感器，其安装支架的结构合理性直接决定了传感器工作时是否会受周边金属构件磁干扰，同时也关系到设备在飞行振动环境下的固定可靠性。这款安装支架的设计没有采用设备原厂配套的专用安装架思路，而是走通用适配路线，主体采用弯折成型的钣金结构，折弯处做了0.040英寸的弯曲内R处理，既避免了钣金弯折处的应力集中开裂问题，也能保证折弯后支架的立面垂直度，不会出现钣金回弹导致的安装面倾斜问题。

从实际应用场景来看，这款支架最初的设计定位是适配小型通用飞机的翼尖安装位置——翼尖区域距离机身铁磁结构、机载电缆的距离足够远，能最大程度降低磁干扰对GMU 11测量精度的影响，但支架本身的安装固定逻辑并没有局限在翼尖场景，只要是平坦、垂直的刚性安装表面，都可以通过支架完成传感器的固定，不管是机身侧壁、仪表台后侧的设备安装隔框，还是自制实验类飞机的尾翼安装位，都能通过调整安装孔位完成适配。

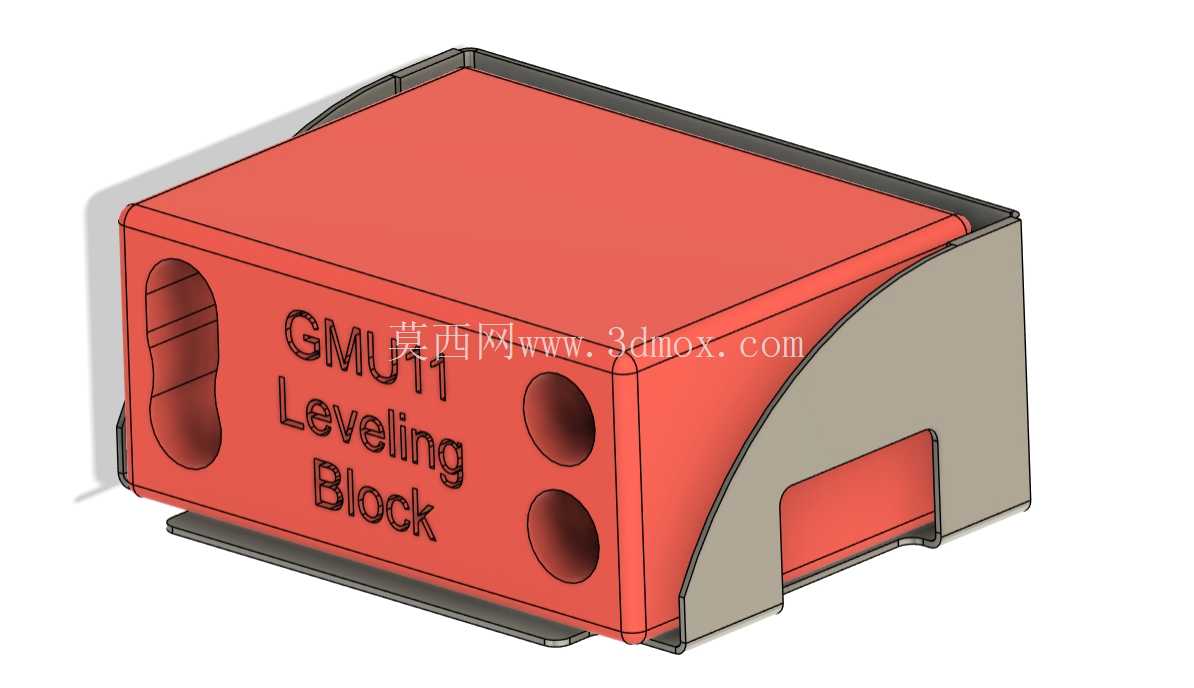

支架的固定逻辑做了很务实的可调设计，没有采用完全固定的孔位来限制安装场景：与机体结构连接的一侧，设计了长条形调节槽，安装时可以先在重叠法兰位置打4个实心铝Cherrymax铆钉的初定位孔，注意这里特意规避了钢芯铆钉的使用，就是为了避免钢材的剩磁干扰磁传感器的测量精度；初定位之后不需要立刻打全部安装孔，可以顺着调节槽微调支架的整体水平角度，配合数字量角器完成传感器安装角度的精确调平，等角度完全符合GMU 11的安装水平度要求之后，再在槽体另一侧钻定位孔、槽体中间钻锁紧孔，完成支架的最终固定，这种设计对没有专用定位工装的改装场景非常友好，不需要加工人员提前做高精度的孔位定位，哪怕是单人作业也能完成安装调平。

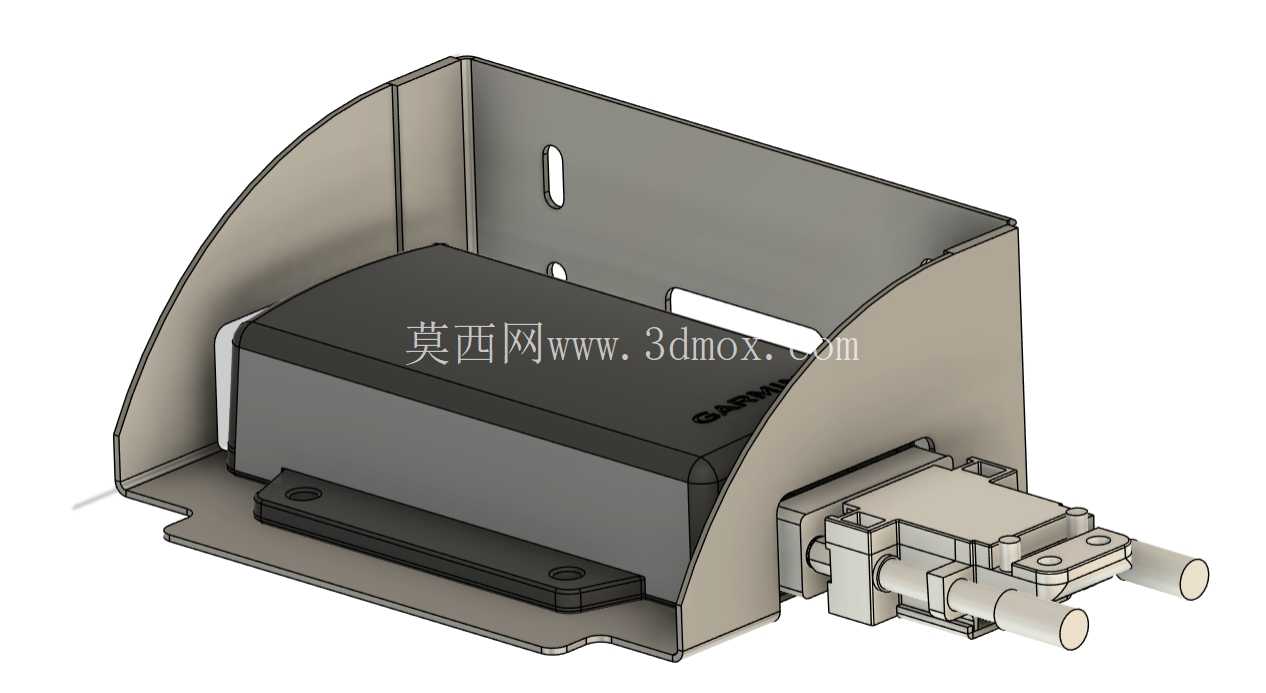

支架与GMU 11传感器本体的连接侧，预留了双侧连接器避让空间，传感器的电气连接器可以根据实际走线方向选择安装在任意一侧，不会出现支架侧壁挡住连接器、导致线束无法插拔的问题；传感器本体通过底部的安装孔与支架底板锁附，支架的立面围挡高度刚好覆盖传感器本体的侧边，既可以对传感器起到侧向防护作用，避免飞行过程中脱落的线束、周边小零件磕碰传感器壳体，也不会遮挡传感器顶部的标识与校准标记，方便后期维护时查看设备信息。

尺寸边界上，支架的整体包络完全围绕GMU 11的本体尺寸做最小化设计，没有多余的外伸结构，在翼尖这种内部安装空间非常局促的场景下，不会和翼尖内部的航行灯线束、静电放电刷结构产生干涉；除了常规的钣金加工版本，设计时还同步预留了3D打印制作的工艺余量，对于小批量改装、单件试制的场景，可以直接通过FDM工艺打印支架成品，不需要开钣金冲压模具，大幅降低小批量改装的成本。所有安装孔的孔径都按照GMU 11的官方安装要求做了公差匹配，安装时不需要二次扩孔，只要按照调平、钻孔、铆接的流程操作，就能保证传感器安装后的位置精度，避免因为支架安装角度偏差导致的磁航向测量误差，减少后期机载航姿系统的校准工作量。
