Garmin GSB15航空面板改装钻孔定位工装

在通用航空航电设备改装作业中，原厂航电模块与现有座舱面板的适配安装一直是一线机务和改装爱好者的高频痛点，Garmin GSB 15作为常用的航电接口模块，很多改装场景下需要将其嵌入到已有的座舱面板中，传统的划线定位方式很容易出现孔位偏移、安装间隙不均的问题，严重时甚至会导致模块安装卡滞、面板报废，这套钻孔定位工装就是针对这类现场改装场景开发的实用辅助工具。

从实际使用逻辑来看，这套定位工装的核心作用是在面板开孔作业时提供精准的位置基准，作业时不需要反复测量划线，只需要将工装贴合在面板预设的安装位置，确认两侧的对齐刻线与面板基准边保持平行，就可以直接通过工装的导向孔进行钻孔作业，有效规避人工划线带来的累积误差。工装设计的适配钻孔尺寸为29/32或23毫米，这个孔径刚好匹配GSB 15模块的主体嵌入尺寸，钻完主体孔之后，可以直接利用已加工的孔位配合30规格的安装孔基准来加工固定孔位，整个作业流程不需要反复拆装核对，能大幅缩短单台设备的改装作业时长，也能降低面板报废的概率。

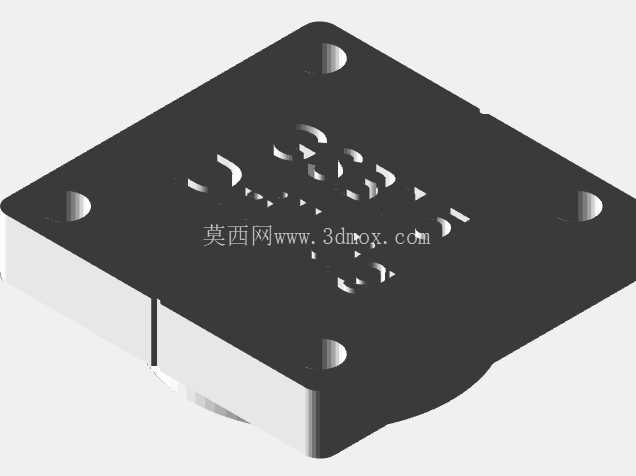

在结构设计上，工装整体采用方形基准结构，四个角位设置了定位避让结构，不会和面板上原有临近的安装件产生干涉，工装两侧加工的细小对齐刻线是专门为高精度对齐需求设计的，作业时只需要通过目视或者简单的直尺辅助，就能确认工装和面板边缘的平行度，避免因为工装摆放倾斜导致的孔位歪斜，这一点对于有强迫症的改装从业者来说非常实用，能保证安装完成后的GSB 15模块和周边其他航电设备保持整齐的排布，不会出现歪斜错位的视觉问题。

从安装边界的角度考虑，工装的厚度设计刚好满足手持钻孔作业的导向需求，不会因为过厚导致钻头偏移，也不会因为过薄出现贴合不牢的问题，工装表面的标识刻印能帮助作业人员快速识别工装的适配型号，避免在多型号改装作业时拿错定位工装。整个工装的结构非常简洁，没有多余的复杂结构，不管是3D打印单件制作还是小批量机加工生产都很容易实现，使用时不需要额外的固定夹具，只需要用手按住贴合面板就可以完成钻孔导向，非常适合外场改装、小作坊改装这类没有大型工装夹具的作业场景。

在实际作业验证中，使用这套定位工装加工的面板孔位，和GSB 15模块的配合间隙可以控制在0.1毫米以内，安装后的模块边缘和面板贴合紧密，不会出现漏缝、歪斜的问题，固定孔位的同轴度也能得到很好的保证，安装螺丝时不会出现别劲、滑牙的问题。相比传统的划线打孔、模板拓印的方式，这套工装的定位效率能提升60%以上，尤其是对于批量改装同型号面板的场景，只需要一次对齐基准，就可以快速完成多块面板的钻孔作业，孔位的一致性远高于人工划线作业。另外工装的边角都做了钝化处理，作业时不会划伤面板表面的涂层，也不会划伤作业人员的手部，细节设计完全贴合一线作业的实际需求，没有冗余的功能设计，每一处结构都是为了提升钻孔定位的精度和效率服务。
