铰接式连接销轴组件三维结构设计

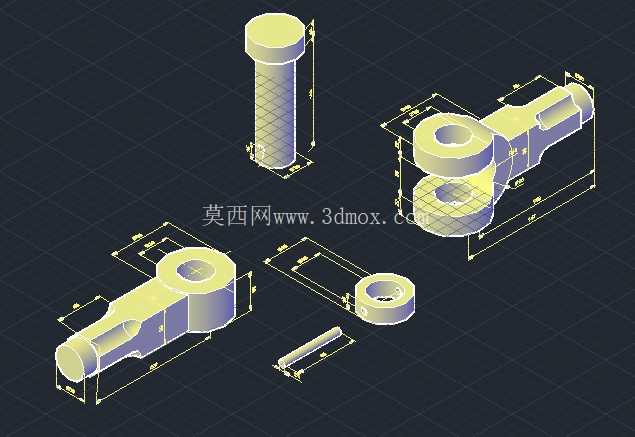

　　设计过程中首先考虑的是铰接副的载荷匹配，销轴主体采用等直径圆柱结构，端头做加大直径的限位台，能够在销轴穿入铰接孔后直接限制轴向的单侧窜动，销轴的光杆段直径与铰接耳的内孔采用间隙配合，配合公差控制在既能保证转动灵活，又不会出现过大径向晃动的区间，避免铰接部位在交变载荷下出现冲击磨损。两个叉形耳座的结构做了等强度优化，耳座的铰接孔部位做了局部加厚，因为孔壁是接触应力集中的区域，加厚处理可以提升孔壁的抗挤压能力，耳座向连接端延伸的部位做了渐变的截面收缩，在保证整体结构强度的前提下减少不必要的材料占用，同时耳座上预留的安装平面可以直接和被连接的构件通过紧固件锁紧，安装面的平面度在设计时做了明确要求，避免安装后出现附加的装配应力。这套铰接连接组件，核心应用在需要实现相对转动的机械铰接点位，常见于工程机械连杆机构、自动化设备摆臂连接、工装夹具活动关节这类场景，核心作用是实现两个构件之间的铰接传动，同时传递径向载荷，允许连接部位在设定角度范围内做回转摆动，避免刚性连接带来的应力集中问题。从结构组成来看，整套组件包含带限位端头的圆柱销轴、两个对称布置的叉形铰接耳座、配套的限位挡套以及销轴锁止小件，各零件配合后可以形成稳定的铰接副，在承受径向剪切力的同时，保证铰接转动的顺畅性。

　　配套的限位挡套是套在销轴末端的结构，当销轴穿过两个铰接耳的通孔后，挡套可以嵌入销轴末端的环槽位置，限制销轴的轴向窜动，防止设备运行过程中销轴脱出造成铰接失效，挡套的厚度和环槽的尺寸做了匹配设计，装配后不会出现轴向的多余间隙，同时挡套的外径大于铰接耳的内孔直径，能够起到可靠的轴向限位作用。从安装边界来看，整套组件装配完成后，铰接转动的角度范围由两个耳座的侧面间隙决定，设计时预留了足够的摆动间隙，保证铰接副在设定的摆动角度内不会出现结构干涉，销轴的总长度在满足穿装两个耳座、预留挡套安装空间的前提下做了优化，不会出现过长导致的周边结构干涉，也不会因为长度不足导致锁止结构无法可靠安装。

　　在实际使用场景中，这类铰接组件需要定期在铰接孔和销轴的配合面加注润滑脂，所以在耳座的铰接孔位置设计时预留了润滑脂注入的通道空间，方便后期维护时不用拆解结构就能完成润滑保养，减少配合面的磨损，延长组件的整体使用寿命。设计过程中还考虑了加工工艺性，销轴的外圆面采用磨削加工保证表面粗糙度，降低转动过程中的摩擦阻力，耳座的铰接孔采用镗削加工保证孔的圆柱度和两个孔的同轴度，避免因为同轴度误差导致销轴装配后出现卡滞、偏磨的问题，所有零件的棱边都做了倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，方便销轴顺利穿入铰接孔，减少装配难度。

　　这类铰接组件和普通的螺栓连接不同，螺栓连接主要是实现构件的刚性紧固，而这套组件专门针对需要相对转动的铰接场景，结构上没有螺纹段的应力集中问题，光杆的销轴能够承受更大的径向剪切载荷，适合用在有反复摆动、交变载荷的传动部位，比如设备的开门机构、连杆传动的摆动点位、可调角度的工装支撑部位，都能看到这类结构的应用。在做三维建模的时候，每个零件的配合面都做了精确的尺寸约束，装配后可以直接模拟铰接的摆动过程，验证不同摆动角度下的结构干涉情况，同时也能直接导出工程图用于生产加工，所有的尺寸标注都围绕实际加工和装配的需求设置，关键配合尺寸的公差可以直接对应机械加工的精度要求，不需要做额外的尺寸转换就能直接用于生产环节。
