车载机油储油罐体集成安装结构

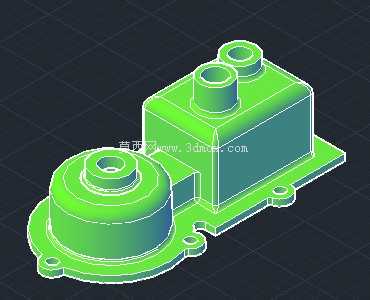

　　在商用车及乘用车辆的润滑系统布局中，这类集成式储油结构常布置在发动机舱侧围预留空间，或是4S店维修工位的机油加注辅助设备配套油路单元中，核心作用是缓存发动机循环回流的机油，或是作为维修换油时的临时储油容器，避免机油加注过程中出现溢洒、管路气阻问题。从结构上看，该部件采用方形主罐体搭配圆形泵座的一体化布局，主罐体上方设置两个不同通径的圆筒接口，大口径接口用于机油加注与大流量回油，小口径接口用于连接通气阀或是油压检测管路，接口根部做了加厚凸台处理，避免管路插拔受力时出现根部开裂。

　　下方的圆形泵座区域预留了中心安装孔，可直接卡装机油泵驱动端，泵座与主罐体之间通过倾斜的过渡流道连通，流道内壁做了圆弧过渡处理，减少机油流动时的阻力，避免杂质在转角处沉积卡滞。底座部分向外延伸出带安装孔的法兰边，三个安装孔呈三角分布，可直接通过螺栓固定在车身安装支架或是设备台架上，安装孔内预留了密封垫圈的沉台空间，保证安装后不会出现渗油问题。设计阶段首先考虑的是车载工况下的振动耐受能力，因此罐体壁厚做了差异化设计，主罐体侧壁厚度大于顶部接口区域，底座法兰边厚度比罐体壁厚高出30%，避免长期受振动载荷出现法兰变形。

　　同时为了适配机舱内的紧凑安装空间，整体轮廓做了切角处理，避开周边的线束、冷却管路等干涉部件，安装边界控制在长120mm、宽80mm、总高75mm范围内，可直接嵌入多数紧凑型车型的发动机舱侧部预留位，不需要额外改动周边部件布局。在实际使用场景中，这类储油结构还可适配维修场景的废油收集单元，将顶部接口连接换油设备的抽油管，即可临时存储抽出的废机油，底座的泵座可直接连接小型抽油泵，实现机油的快速抽取与转移，不需要额外加装转接法兰。结构设计时充分考虑了机油的流动性，罐体底部向泵座方向做了3度的倾斜角度，保证罐体内的机油可以完全排空，不会出现残留积液变质的问题。接口的高度差也经过匹配，回油接口高度高于出油接口，避免停机时出现机油倒流问题。

　　安装法兰的孔位公差控制在±0.1mm范围内，可直接适配现有车型的通用安装支架，不需要重新设计配套固定件，降低配套适配成本。罐体外部的加强筋沿着主罐体与泵座的连接区域布置，既提升了整体结构强度，又不会过多增加部件重量，满足车载部件的轻量化要求。在油路匹配上，两个顶部接口的通径分别适配16mm和10mm的标准油路胶管，接口外壁做了环形卡槽，可直接卡装喉箍固定胶管，不需要额外加工螺纹，提升装配效率。泵座的中心孔尺寸适配通用型机油泵的输入轴径，配合密封圈可实现端面密封，避免泵油过程中出现漏气导致的泵油效率下降问题。
