通用机械连接用标准铆钉二维工程设计图

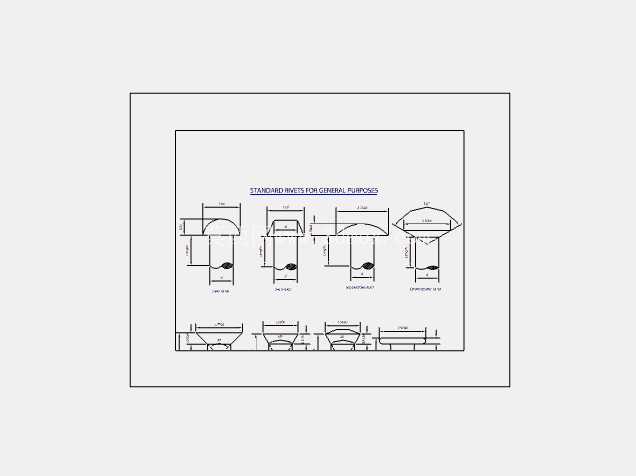

　　在各类机械结构、钣金装配、五金制品的连接场景中，铆钉作为不可拆卸式的永久紧固零件，承担着传递载荷、保证结构连接刚度的核心作用，从日常的五金机箱、通讯设备壳体，到重型机械的结构件拼接、轨道交通车辆的蒙皮固定，不同头型、不同尺寸的铆钉都有对应的适配场景。这套标准铆钉的二维工程图，覆盖了通用场景下最常用的几类铆钉结构形式，包括半圆头、沉头、半沉头、平头等不同头部构型，每类构型都标注了完整的尺寸公差、形位要求与结构细节，能够直接作为生产加工、三维建模的尺寸基准。

　　从设计逻辑来看，不同头部的铆钉对应完全不同的安装工况：半圆头铆钉的头部弧面结构能够在铆接完成后承受更高的轴向剪切载荷，适合对连接强度要求较高的结构件拼接，安装后头部突出于被连接件表面，不需要对被连接件做沉孔加工，适配厚度较大的板材连接场景；沉头与半沉头铆钉则需要在被连接件上预制对应角度的沉孔，铆接完成后头部与被连接件表面齐平，不会产生突出的结构干涉，适合外观面平整要求高、有相对滑动接触的装配场景，比如设备外壳、钣金护罩的连接。

　　图纸中对每类铆钉的杆部尺寸、头部直径、头部高度、沉头角度都做了明确的尺寸标注，同时给出了不同规格铆钉对应的铆接余量参考，在实际建模或者生产选型时，杆部长度的选取需要结合被连接件的总厚度来确定，预留出足够的铆接变形长度，保证铆接完成后墩头能够完全填满预制孔，同时形成足够的锁紧力，避免出现连接松动、剪切强度不足的问题。从安装边界来看，铆钉的安装需要配合对应的铆接工具，不同直径的铆钉需要匹配对应规格的铆模，沉头铆钉安装前需要确认预制沉孔的角度与深度和铆钉头部参数一致，避免出现安装后头部突出或者沉孔过深导致头部陷入板材的问题；对于有密封要求的铆接场景，还可以在图纸基础尺寸上调整杆部与预制孔的配合公差，采用过盈配合的方式提升连接部位的密封性能。

　　在结构设计过程中，选用铆钉作为紧固件时，首先需要根据连接部位的载荷类型确定铆钉的直径与材质，受剪切载荷为主的连接场景需要保证铆钉杆部的剪切面积满足强度要求，受拉载荷的场景则需要同时核算头部的拉脱强度；其次需要根据装配空间与外观要求选择对应的头部形式，避免出现安装干涉或者外观缺陷。这套工程图的尺寸标注完全遵循通用机械标准件的设计规范，每一处结构的尺寸链都经过校核，既可以作为二维加工的直接依据，也可以作为三维参数化建模的尺寸参考，建模时可以通过参数驱动的方式快速生成不同规格的铆钉模型，直接导入装配体中完成虚拟装配，验证铆接位置的干涉情况、安装空间是否满足铆接工具的操作要求。在实际的设备维护与装配场景中，标准铆钉的互换性是其核心优势，只要尺寸参数与标准一致，不同批次生产的铆钉都可以直接替换，不需要额外的二次加工，这也是标准件在通用机械领域被广泛应用的核心原因。图纸中同时标注了不同头型铆钉的适用场景参考，比如扁平头铆钉适合薄板材的连接，避免铆接过程中薄板材出现变形；空心铆钉则适合轻载场景的连接，同时可以穿过线材实现走线功能，这些细节标注都能为设计选型提供直接的参考。
