杆装快速夹固释放式夹具结构

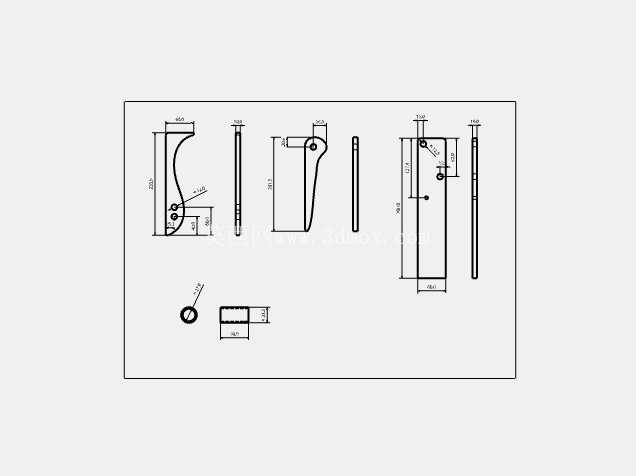

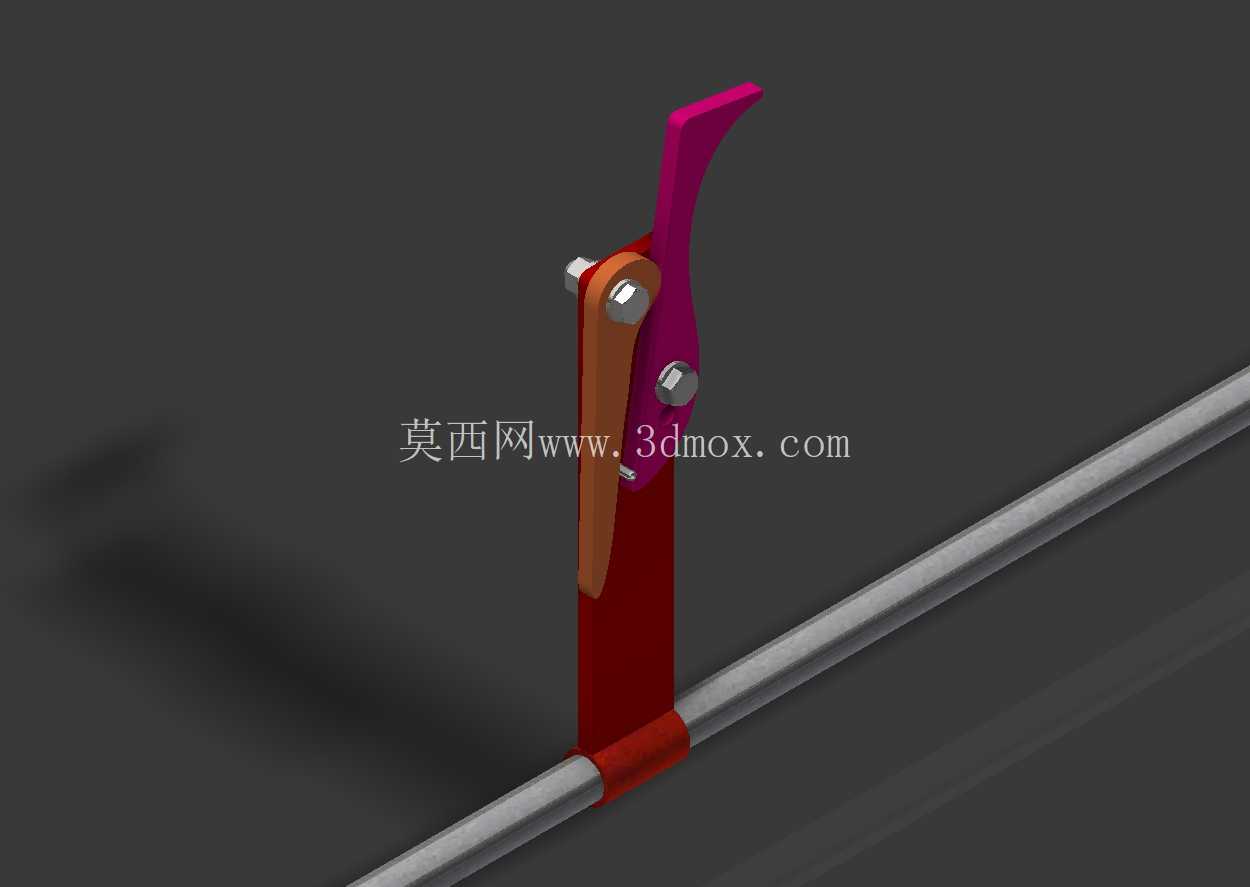

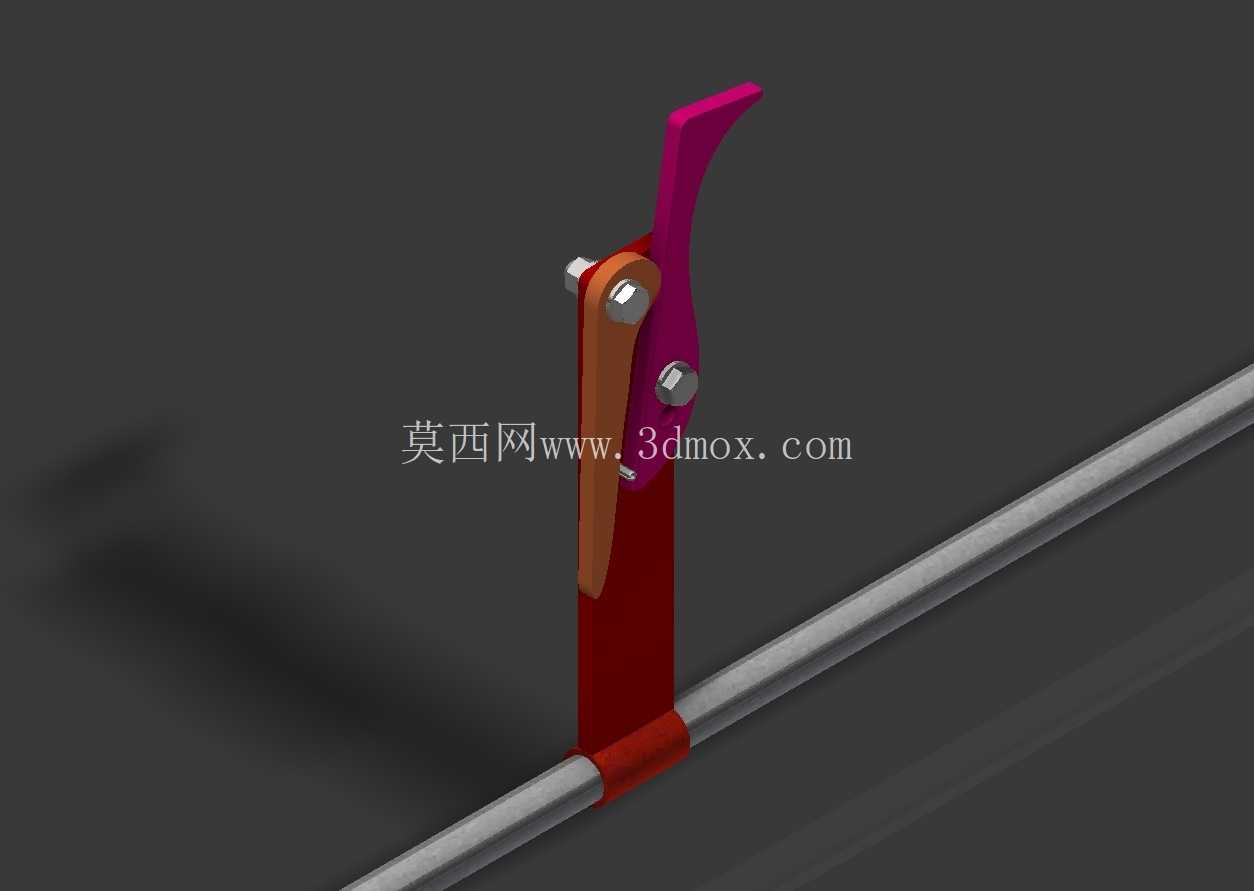

　　偏心压杆的工作段做了圆弧过渡的压合面，当压杆向下扳动到锁止位置时，偏心段的圆弧面会直接压在光轴的外圆面上，配合抱箍基座下半部分的圆弧槽形成三点抱合的夹紧力，靠偏心结构的过死点特性实现自锁，不会因为杆件受轴向力或者轻微振动就松脱。设计的时候首先要匹配常用光轴的直径公差，抱箍的圆弧槽半径比对应光轴的公称半径大0.1到0.2毫米，保证未锁止的时候整个夹体能沿着光轴顺畅滑动，不会出现卡滞；偏心压杆的偏心距要控制在合理范围，偏心距太小会导致夹紧力不足，杆件受轴向力时容易打滑，偏心距太大则会让扳动压杆需要的操作力过大，同时锁止过死点的位置太深，释放的时候需要额外撬动，不符合快速操作的需求。这类杆装夹固结构常出现在需要快速拆装、临时锁止的工装场景里，比如生产线旁的物料定位杆、户外临时搭建的杆件固定位、小型设备的可调节支撑杆锁止部位，核心是解决光轴类杆件上的快速夹紧与一键释放需求，不需要额外工具就能完成锁止和松开操作，在频繁调整杆件位置的作业场景里能大幅减少操作耗时。从结构组成来看，整个夹体分为抱箍基座、偏心压杆、复位弹片、铰接销轴几个核心部分，抱箍基座下半部分是开口的圆弧槽，刚好能贴合对应直径的光轴外圆，上半部分延伸出两个铰接耳位，用来安装偏心压杆组件。

　　铰接部位的销轴采用过盈配合压入基座的铰接耳，压杆的铰接孔和销轴之间留0.05毫米左右的间隙，保证压杆转动顺畅，同时不会出现旷量，避免长期使用后因为铰接间隙变大导致夹紧力衰减。压杆的操作段做了符合人体工学的弯折角度，扳动的时候手指能自然贴合压杆侧面，不需要刻意调整施力角度，表面做了防滑的棱边处理，手上沾有少量切削液或者油污的时候也能顺利操作。复位弹片安装在压杆和基座之间，当向上扳动压杆释放的时候，弹片会自动把压杆的压合面抬离光轴表面，不需要手动拉开压杆就能直接滑动夹体调整位置，调整到目标位置后只需要向下扳动压杆就能完成锁止，整个操作流程单手握持就能完成，不需要另一只手辅助固定。

　　安装边界方面，整个夹体在锁止状态下，垂直于光轴方向的最大外伸尺寸不超过光轴直径的2.5倍，沿光轴轴向的宽度不超过光轴直径的1.8倍，在密集排布杆件的场景里不会和相邻的杆件或者其他零部件产生干涉；压杆的扳动角度范围在0到75度之间，锁止位置时压杆贴合基座侧面，不会向外突出过多，避免作业过程中被意外刮碰导致误解锁。夹体的基座部分采用高强度铝合金加工，在保证结构强度的前提下控制整体重量，压合面部位镶嵌了硬质橡胶垫，既可以增加和光轴之间的摩擦力，提升夹紧可靠性，又能避免压合过程中刮伤光轴的表面镀层，适合用在镀铬光轴、不锈钢光轴等对表面质量有要求的杆件上。

　　实际使用中，这类夹结构除了直接锁止在光轴上，还可以在基座侧面拓展安装螺纹孔，用来固定传感器支架、小型工件托架、管线固定卡扣等附属零件，在自动化生产线的可调支架、实验室设备的可调节定位机构、户外露营装备的杆件锁止结构里都有广泛的适配性。设计建模的时候需要重点验证偏心结构的自锁角，保证在最大负载下不会出现自行松脱的情况，同时要模拟反复扳动1000次以上的磨损情况，确认铰接部位和压合面的磨损量在允许范围内，不会因为长期使用导致夹紧力下降到安全阈值以下。另外，抱箍的开口尺寸要做合理设计，保证在松开状态下开口量足够让夹体从光轴的任意位置直接卡入，不需要从光轴的端部穿装，在已经组装完成的杆件系统上也能直接加装或者拆卸，不需要拆解周边的其他结构，大幅提升现场安装和维护的便利性。
