内燃机密封用油底壳垫片结构设计

在往复式内燃机的润滑系统布局中，油底壳垫片是承担曲轴箱下部静密封功能的核心零部件，其密封性能直接决定发动机润滑系统的机油泄漏风险，是动力总成装配环节中不可忽视的密封元件。从实际装机场景来看，这类垫片主要布置在缸体下平面与冲压/铸铝油底壳的结合面之间，既要阻断机油在结合面缝隙处的渗漏路径，还要抵消缸体与油底壳之间因加工公差、热胀冷缩、运行振动带来的结合面相对位移，避免密封面出现局部间隙导致密封失效。

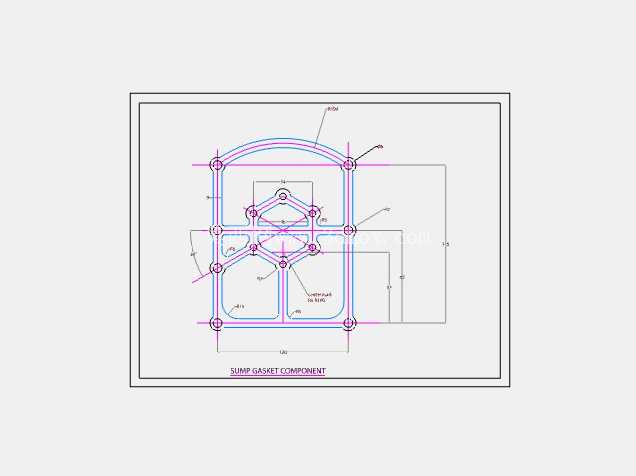

从结构设计逻辑来看，这款垫片的轮廓完全匹配对应机型油底壳的安装边界，整体采用带圆弧过渡的类矩形外轮廓，顶部的弧形结构对应油底壳集滤器安装侧的避让空间，避免垫片与油底壳内部的集滤器吸油盘、挡油板结构发生干涉。垫片上的安装孔位完全对应缸体下平面的螺栓分布，共设置8处主螺栓安装孔，孔位周边做了局部密封筋强化设计，螺栓拧紧时的压紧力可以通过密封筋均匀传递到结合面，避免局部压力不足导致的机油渗漏。垫片中部的异形镂空结构，对应缸体下平面的曲轴箱回油通道、主轴承盖避让空间，不会阻断曲轴箱内的机油回流路径，同时也能减少垫片的材料用量，降低整体制造成本。

在实际选型匹配过程中，首先要确认垫片的安装边界尺寸，其外轮廓尺寸需要完全覆盖油底壳与缸体的结合面宽度，安装孔的中心距公差需要控制在±0.1mm以内，避免螺栓穿装时出现孔位错位，导致垫片被螺栓挤压破损。垫片的厚度选择需要结合结合面的平面度公差确定，若缸体下平面的平面度公差超过0.05mm，需要适当增加垫片厚度以补偿平面度误差，但厚度过大会导致螺栓拧紧后垫片的压缩率超标，长期运行后容易出现永久变形导致密封失效，常规工况下这类垫片的压缩率控制在20%-30%区间时密封效果最优。

从功能特性来看，这款垫片的密封面采用了多道环形密封筋设计，在螺栓压紧后密封筋会产生弹性变形，填充结合面的微观凹凸间隙，阻断机油的渗漏通道。垫片的材料选择需要兼顾耐油性、耐热性与抗蠕变性能，常规民用内燃机多采用耐油橡胶与金属骨架复合的结构，既保证橡胶层的密封贴合性，又通过金属骨架提升垫片的整体刚度，避免长期受机油浸泡、高温烘烤后出现收缩、脆化问题。在装配环节，需要提前清理缸体与油底壳结合面的残留密封胶、油污与金属碎屑，保证结合面清洁无异物，螺栓拧紧时需要按照对角分步拧紧的顺序操作，避免单侧压紧力过大导致垫片移位、压溃，拧紧力矩需要符合对应机型的工艺要求，力矩过小会导致压紧力不足密封失效，力矩过大则会压裂垫片甚至导致螺栓滑牙。

在发动机实际运行过程中，油底壳垫片长期处于100-150℃的工作温度区间，同时会接触到含有添加剂的发动机机油，还要承受发动机运行时产生的高频振动，因此设计时需要充分考虑材料的耐老化性能，避免长期使用后材料失去弹性导致密封失效。此外，垫片的边缘需要做圆滑过渡处理，避免出现尖角、毛刺，防止装配时划伤操作人员，也避免应力集中导致垫片在受力时出现撕裂问题。针对带机油液位传感器、机油放油螺塞的油底壳结构，垫片上还需要预留对应的传感器避让孔、放油通道对齐缺口，保证附属部件的正常安装与功能实现，不会出现垫片遮挡油道、传感器安装面的问题。
