传动轴结构详图工程设计参考

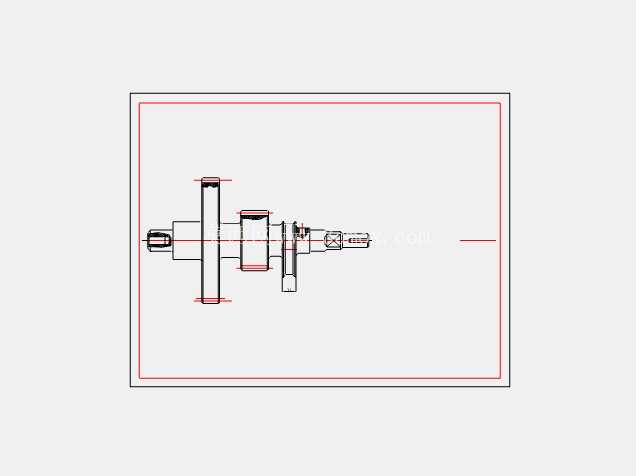

在常规回转类传动设备的结构设计环节，轴类零件作为支撑齿轮、带轮、联轴器等传动件、传递运动与扭矩的核心载体，其结构设计的合理性直接决定整套传动机构的运行稳定性与服役寿命。这份轴详图覆盖了轴类零件从毛坯选型到加工装配全流程的结构细节，可作为传动系统设计阶段的结构参考。

从实际应用场景来看，这类阶梯轴结构广泛适配中小功率的减速传动单元、机床主轴进给机构、小型输送设备的动力输出端，以及部分通讯类机电设备的内部传动模组，核心作用是通过不同直径的轴段完成各传动零件的轴向定位，同时承担扭矩传递过程中的弯扭复合载荷。设计过程中首先要匹配安装边界的约束条件：轴的两端轴颈直径需要适配对应规格的滚动轴承内圈配合公差，通常选取k6或者m6的过渡配合，保证轴承内圈与轴同步回转，避免跑内圈的失效问题；轴上安装传动件的轴段长度要比对应轮毂的宽度短1-2mm，这样在轴端锁紧件压紧时，能保证轮毂端面与轴肩紧密贴合，不会出现轴向窜动的间隙。

从结构细节来看，图中各轴段的轴肩高度都经过了匹配性设计：用于轴承定位的轴肩高度严格低于轴承内圈的拆卸高度，方便后续设备维护时使用拉马拆卸轴承，不会出现轴肩过高顶死轴承内圈导致拆卸困难的问题；安装齿轮、带轮的传动段轴肩则根据传动件的轴向受力大小设置足够的定位高度，避免满负载运行时传动件受轴向力作用发生移位。轴上的键槽结构统一布置在轴的同一母线上，这样在铣削加工键槽时，工件只需要一次装夹就能完成所有键槽的加工，减少装夹找正的辅助时间，同时也能降低不同键槽位置带来的应力集中影响。轴端的倒角与退刀槽结构都符合机械加工的工艺要求：螺纹段的退刀槽宽度足够容纳螺纹车刀的退刀行程，轴端的C2倒角既可以去除加工毛刺，也能在装配轴承、联轴器等零件时起到导向作用，避免尖锐棱边刮伤零件内孔表面。

在设计思路上，这类阶梯轴采用等强度设计逻辑，从中间承受最大弯矩的轴段向两端轴颈处逐步减小直径，既可以满足各截面的弯扭强度要求，减少不必要的材料浪费，也能让轴上零件从两端依次装配，降低装配难度。轴上的砂轮越程槽设置在需要磨削加工的轴颈位置，保证磨削加工时砂轮能走到轴肩端面，让整个配合轴颈的尺寸精度与表面粗糙度都达到设计要求，避免出现轴段靠近轴肩处磨削不到位、配合面接触不良的问题。考虑到长期回转运行的动平衡要求，轴上所有键槽的深度都严格控制在对应轴段直径的合理比例范围内，非配合面的加工余量均匀，避免因质量分布不均导致高速回转时出现振动问题。

从安装边界来看，整根轴的轴向定位依靠两端轴承端盖完成，轴承端盖与轴承外圈之间预留合适的热膨胀间隙，避免设备运行升温后轴的热伸长导致轴承承受额外轴向载荷；轴上各传动件的周向固定均采用普通平键连接，平键的截面尺寸匹配对应轴段的直径标准，键长略短于对应轮毂的长度，保证扭矩传递的可靠性。这类轴结构的设计不需要额外的特殊加工工艺，普通车床、铣床、外圆磨床即可完成全部加工工序，加工成本可控，适配通用化的工业传动场景，在常规机械传动结构的设计中具备很高的参考价值，能够帮助结构设计人员快速完成轴类零件的结构细化，减少重复设计的工作量，同时规避常见的轴类结构设计误区，比如轴肩高度不合理、键槽位置不统一、退刀槽尺寸不符合工艺要求等问题，提升整套传动结构的设计可靠性。
