带铰链自然阳极氧化铝门型材结构设计

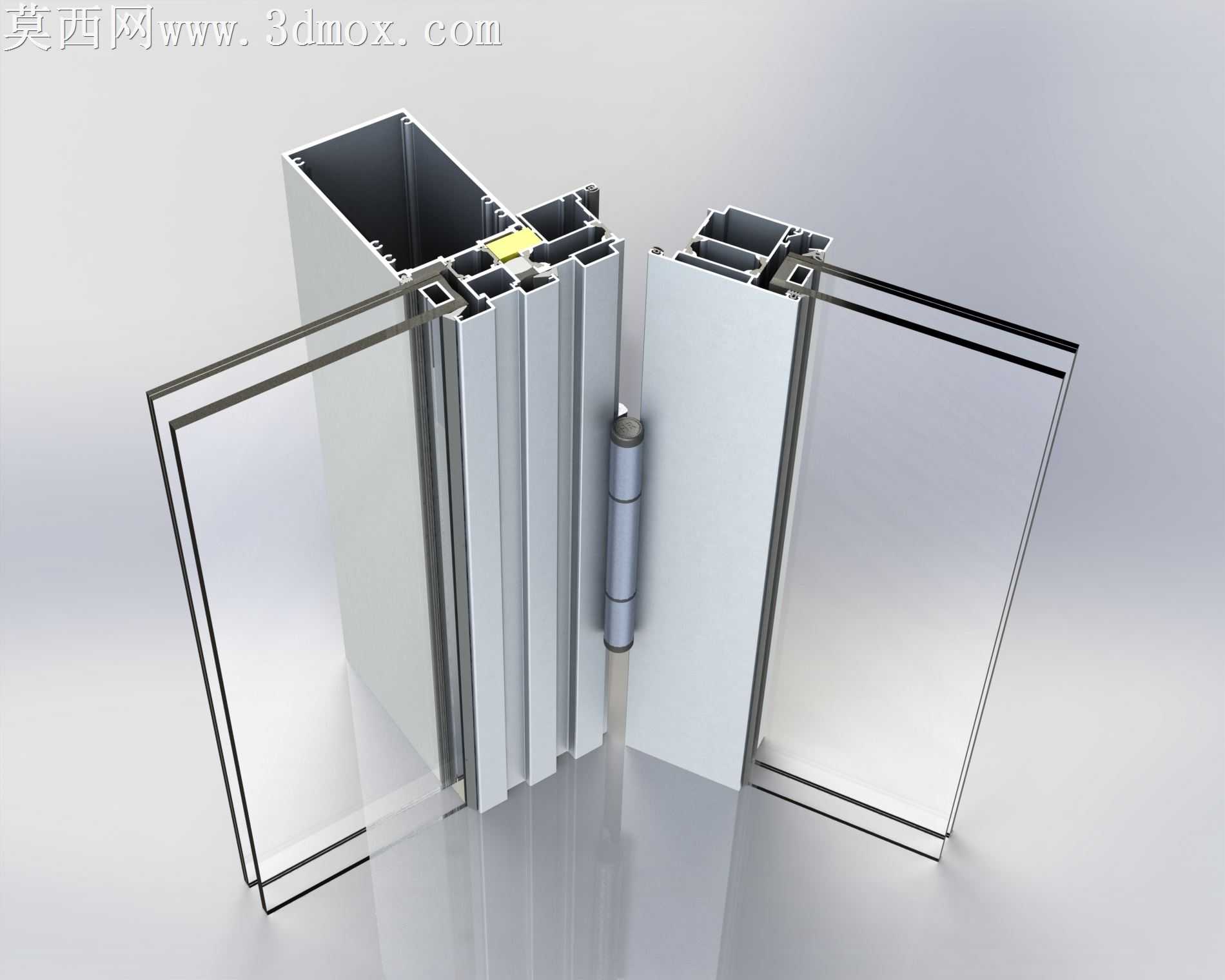

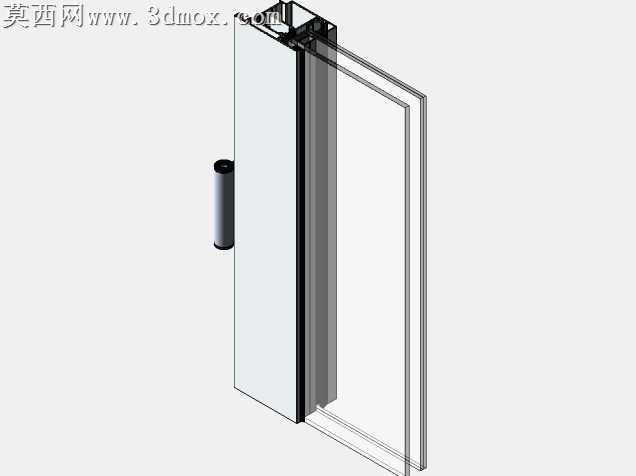

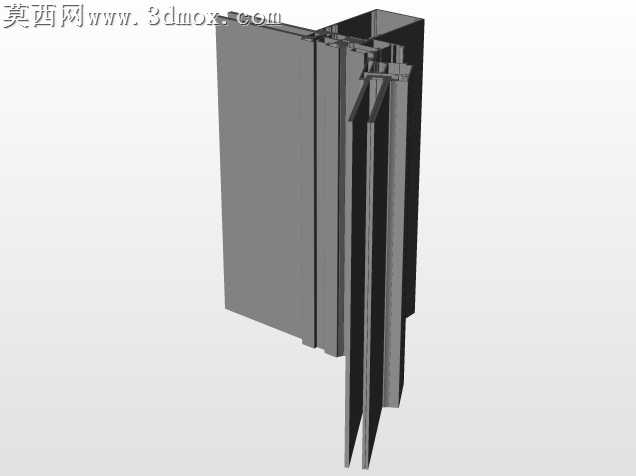

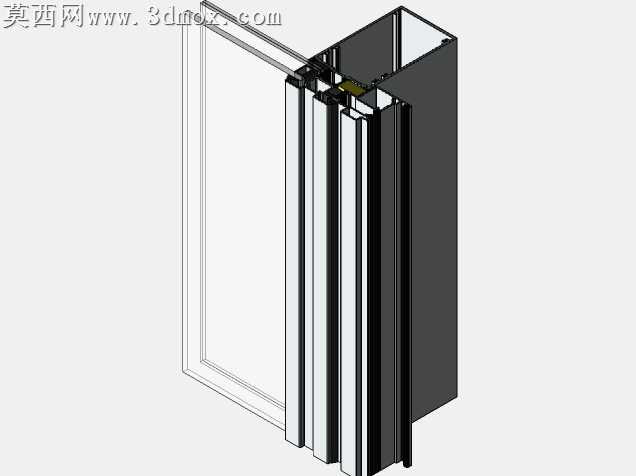

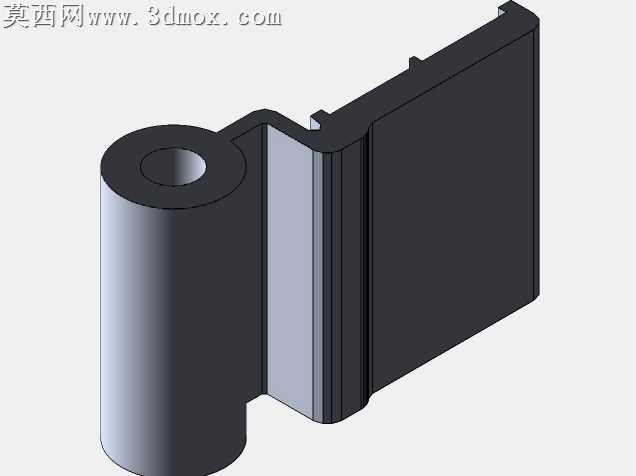

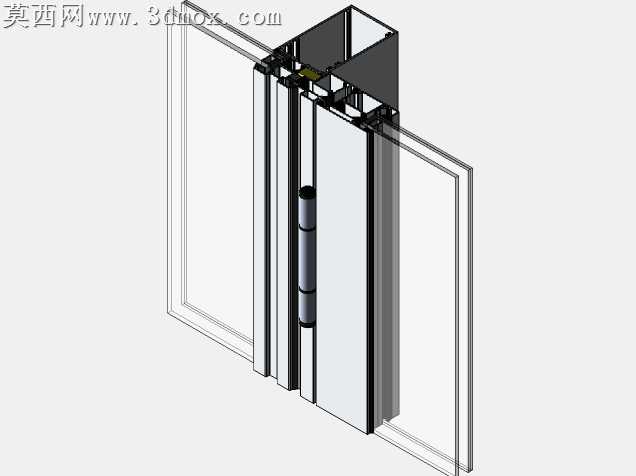

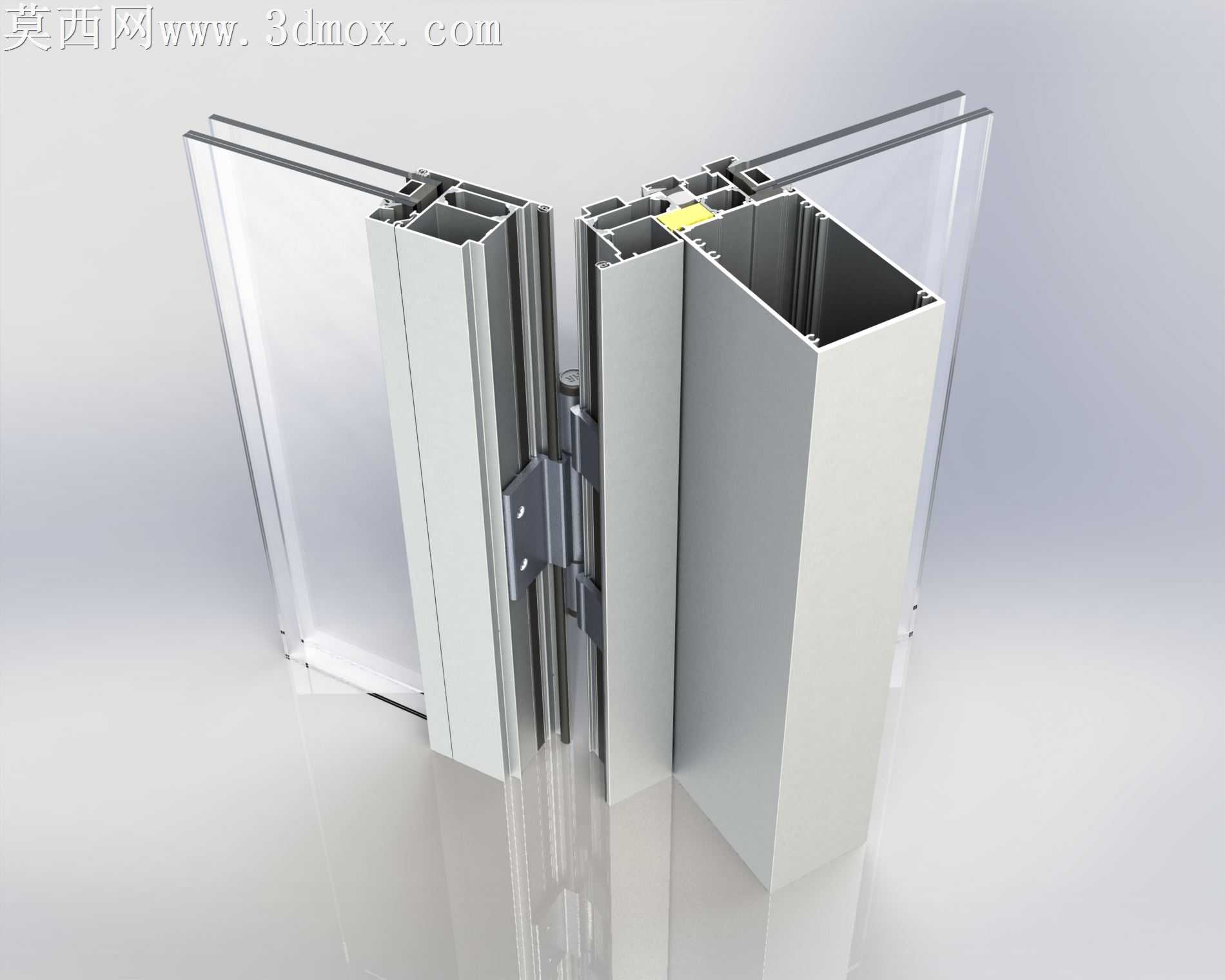

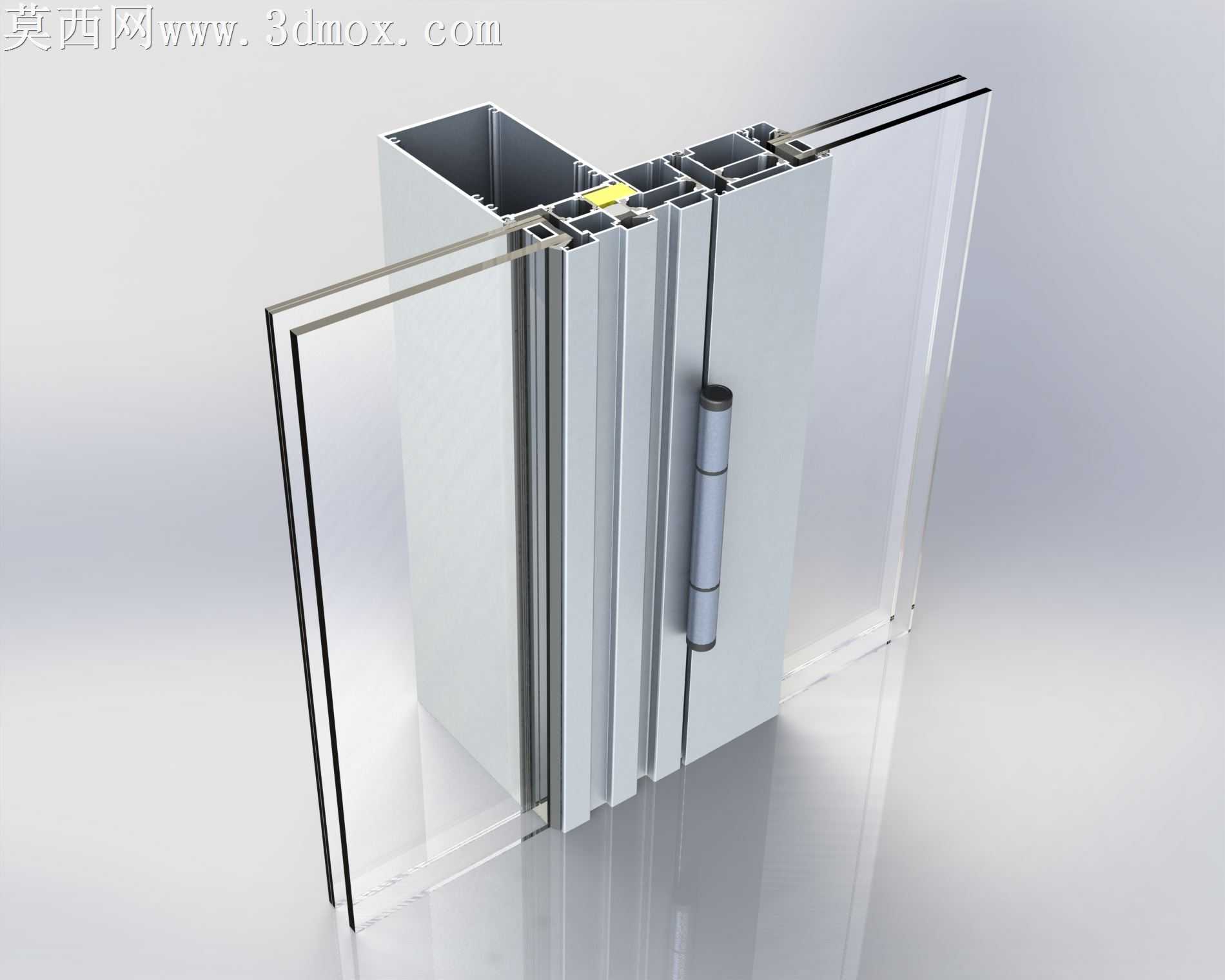

本作品为铝门型材配套铰链组合的三维设计成果，建模阶段采用参数化建模逻辑完成全结构搭建，首先依据挤压铝型材的截面成型规律，分别绘制外框型材、中梃型材、门扇型材的截面草图，通过拉伸命令生成各段铝型材的基础基体，针对型材内部的断桥隔热腔、玻璃安装槽、密封胶条卡槽、五金件安装位等细节结构，采用切除拉伸、凸台拉伸等命令逐一完成特征构建，保证各腔体尺寸匹配挤压工艺的成型公差要求，避免出现截面壁厚突变、尖角等不利于挤出生产的结构。针对配套的外部铰链零件，单独建模完成合页转轴、页片、隐藏式固定卡扣的结构设计，固定端采用内嵌式卡接结构嵌入铝型材预设的安装槽内，无需外露固定螺丝，兼顾装配牢固度与外观整洁度，铰链转轴处预留合理的转动配合间隙，保证门扇开合过程无卡顿、无异响。材质与渲染阶段，铝型材主体赋予自然阳极氧化的金属材质，调整材质的粗糙度、反射率参数还原阳极氧化铝表面细腻的哑光金属质感，玻璃部分采用夹层安全玻璃材质，设置半透明属性与轻微的环境反射效果，还原玻璃通透又带有层次的视觉表现，密封胶条部分赋予黑色哑光橡胶材质，铰链金属件采用拉丝不锈钢材质区分质感差异，场景内搭建柔和的影棚光照环境，添加地面反射效果突出型材的金属质感与结构层次，渲染输出的展示图清晰呈现各部件的装配关系与细节特征。设计思路上围绕民用断桥铝门的实际使用需求展开，采用挤压热断裂双层玻璃单元结构，通过隔热断桥层阻断室内外的热传导路径，提升门窗的保温隔热性能，玻璃单元选用夹层安全玻璃提升使用安全性，外部铰链采用隐藏固定的安装方式，在保证门扇承重能力与开合稳定性的前提下，避免固定件外露破坏门体整体外观，同时各型材截面的安装槽位采用通用化尺寸设计，可适配常规规格的密封胶条、五金配件，降低后续生产装配的配件适配成本，整体结构既满足建筑门窗的结构强度、保温隔音、安全防护等性能要求，又兼顾外观的简洁美观与生产装配的便利性，可直接用于铝门产品的结构验证、生产开模参考与方案展示使用。
