V型槽工业铝型材两款规格结构设计

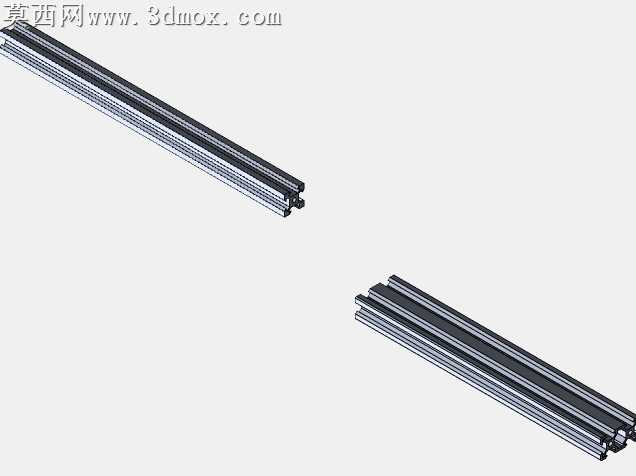

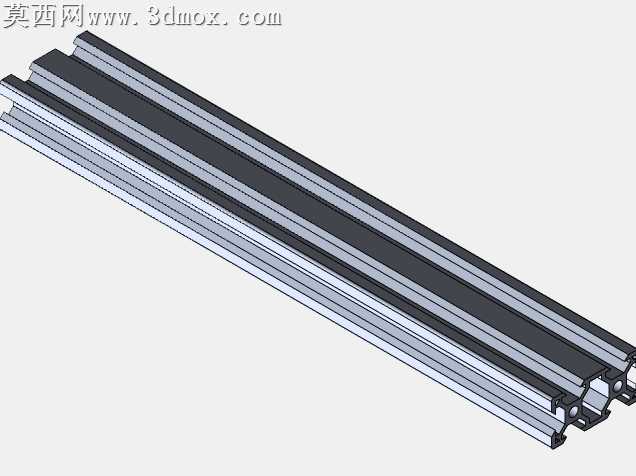

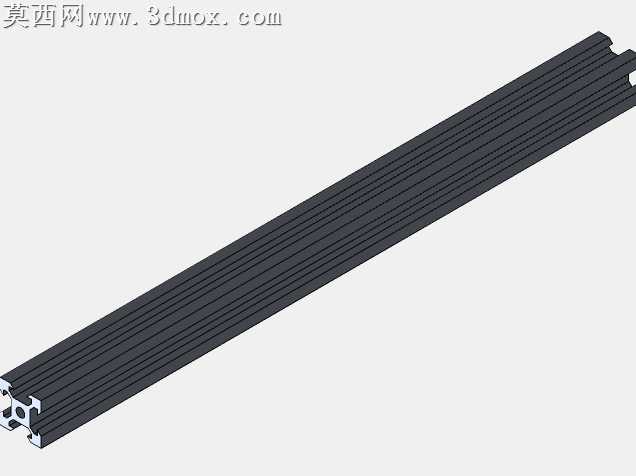

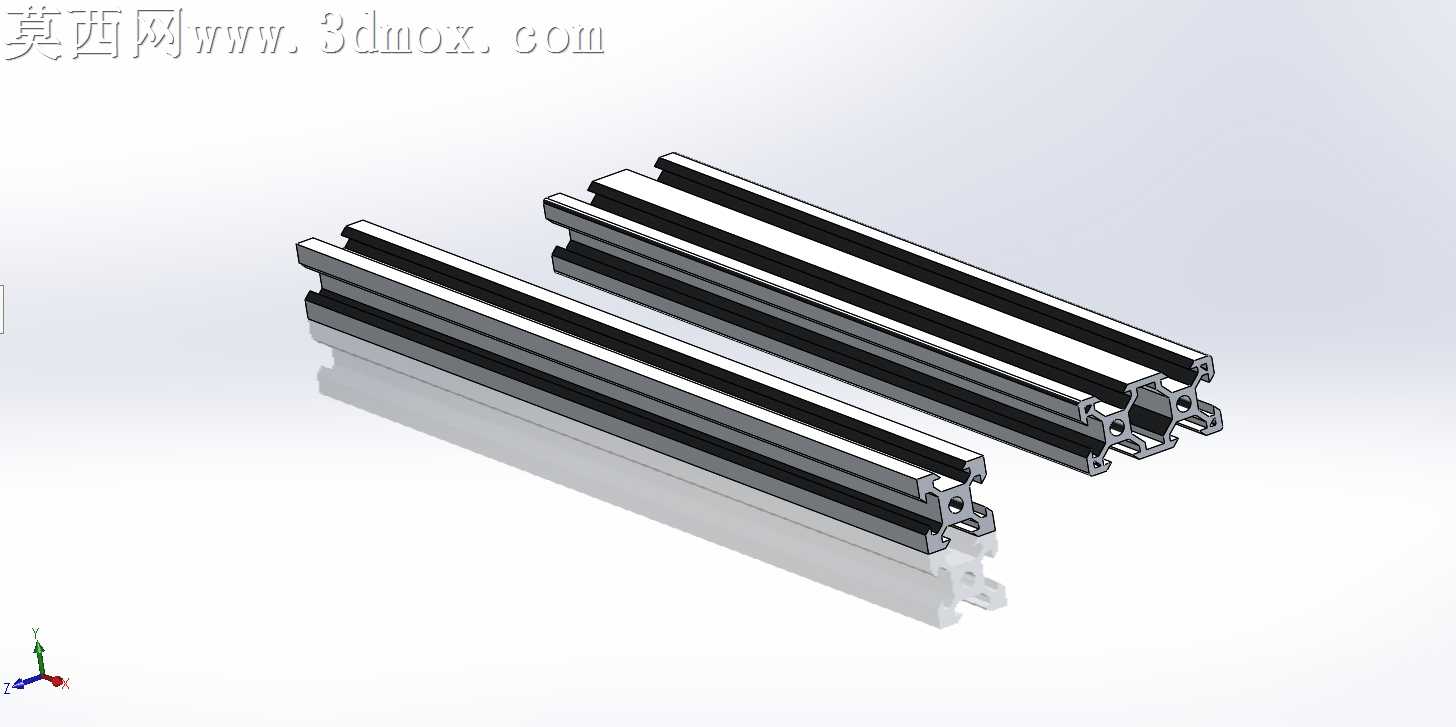

本次设计的两款V型槽铝型材，分别对应2020与2040两种常用工业铝型材规格，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业铝型材的通用尺寸公差标准，对型材的截面轮廓、槽口尺寸、壁厚参数、端部连接孔位都进行了精准的尺寸约束，确保模型可直接对接后续的加工生产环节。材质设定上选用6063-T5铝合金作为基础材质，渲染阶段为金属表面添加了细腻的阳极氧化银白质感，通过环境光遮蔽、金属反射参数的反复调试，还原出工业铝型材表面哑光金属的真实质感，同时对V型槽的槽内工作面做了轻微的粗糙度区分，突出槽道作为滑动配合面的加工精度特性。结构设计上，两款型材均采用标准V-slot槽型结构，槽口角度、槽深尺寸完全匹配配套V槽轮的安装滑动需求，型材内部设置有均匀分布的加强筋结构，在保证型材整体抗弯、抗扭结构强度的同时，尽可能控制型材的整体重量，适配轻量化机架搭建的使用需求；型材端部预留的标准连接孔位，可直接与配套的角码、螺栓、端盖等标准配件完成装配，无需二次修改模型尺寸。设计思路围绕工业自动化机架搭建的通用需求展开，两款不同截面尺寸的型材可搭配使用，2020规格多用于轻型机架的边框、小型滑动轨道搭建，2040规格可作为机架的承重横梁、长距离滑动导轨使用，V型槽的一体化结构设计省去了额外安装导轨的工序，可直接配合V槽轮实现顺滑的直线运动，大幅降低自动化设备机架的搭建成本与装配难度，模型同时保留了装配组件的层级结构，可根据实际使用需求快速截取对应长度、修改连接孔位位置，适配不同的项目设计场景。
