17毫米公制标准双开口扳手结构设计

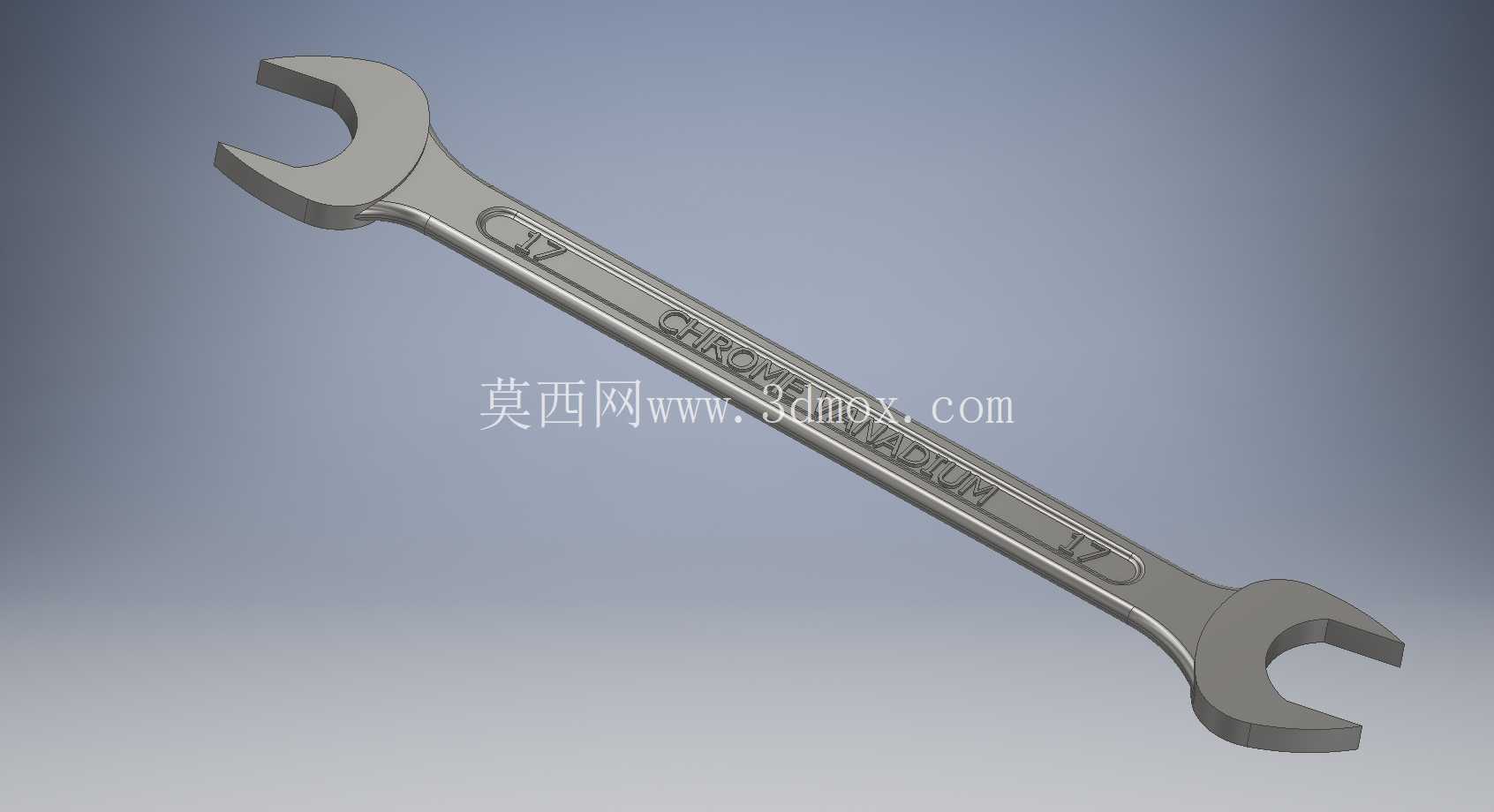

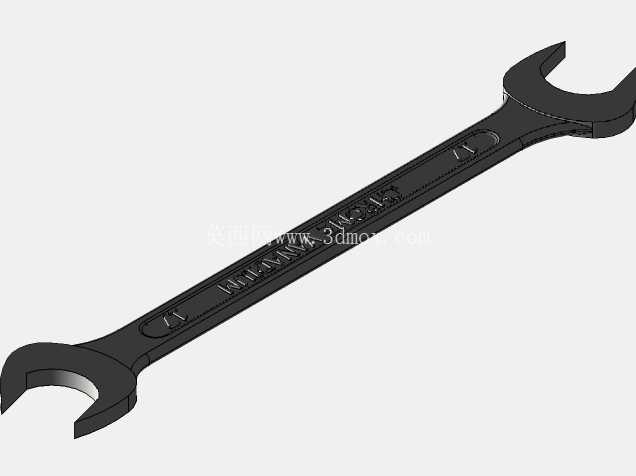

日常设备维保、产线装配、户外抢修场景里，17毫米规格的双开口扳手是出镜率极高的手动紧固工具，对应国标公制螺纹的M10六角头螺栓、螺母，是机械装配、五金维修、水电安装从业者随身工具组里的常备件。这款扳手采用双头开口对称布局，两端开口尺寸均为17毫米，适配同规格外六角紧固件，无需掉头换头就能在空间受限的工位调整施力角度，应对不同朝向的紧固件拆装需求。

从结构设计逻辑来看，扳手整体采用铬钒钢锻造的等强度梁思路，杆身截面从开口端向中部平缓过渡，既保证开口受力部位的结构强度，避免拧紧紧固件时开口涨开变形，又控制整体重量，降低长时间手持操作的疲劳感。开口部位的内六角工作面做了15度的偏转角度设计，这个角度是经过长期工程验证的最优值——在紧固件周边空间狭窄、扳手无法整周旋转的场景下，每次只需将扳手翻转180度，就能实现30度的小角度往复扳动，哪怕是周边有管线、结构件遮挡的工位，也能完成紧固件的拧紧或松脱作业，不需要额外加工操作空间。

杆身表面做了哑光镀铬处理，不是为了外观装饰，而是为了提升工具表面的耐磨性能与防锈能力，在车间多油污、户外潮湿的作业环境下，能长期保持表面光洁度，不会因为锈蚀导致表面粘黏油污、杂质，握持时打滑。杆身侧面压印的规格标识与材质标识，采用模压成型工艺，不会因为长期摩擦磨损导致标识模糊，作业人员在工具堆里取用时能快速识别规格，减少拿错工具的无效时间。

从尺寸边界来看，这款扳手总长控制在190毫米左右，开口部位的最大外廓宽度为38毫米，杆身厚度6毫米，这个尺寸设计充分考虑了常规M10紧固件的拧紧力矩需求，按照8.8级M10螺栓的推荐拧紧力矩49N·m计算，190毫米的力臂长度下，作业人员施加约260牛的手部力量就能达到标准拧紧力矩，不需要额外加接延长杆，避免力矩过载导致螺栓断裂或者扳手变形。开口的尺寸公差严格控制在H7精度区间，和标准六角头的配合间隙控制在0.1毫米以内，扳动时不会出现打滑、啃伤螺栓六角头的情况，既能保护紧固件外观，也能避免打滑导致的手部磕碰受伤。

在实际应用场景中，这款扳手适配的工况非常广泛：设备装配线上的框架组装、钣金件固定，维保场景里的设备地脚螺栓调整、护罩拆装，水电安装场景里的管道支架固定、阀门紧固件拆装，甚至家用场景里的家具组装、自行车维修都能用到。双头同尺寸的设计，相比单头扳手减少了工具携带数量，对于需要频繁拆装同规格紧固件的工位，能大幅提升作业效率——比如自动化产线的型材框架组装工位，大量使用M10的T型螺栓与法兰螺母，作业人员手持这款扳手，不需要频繁更换工具头，两端交替使用就能快速完成整排紧固件的固定。

设计过程中还充分考虑了受力的均匀性，开口部位的应力集中位置做了圆弧过渡处理，通过有限元受力分析，在最大拧紧力矩下，开口根部的最大应力值控制在材料屈服强度的60%以内，保证工具长期使用不会出现开裂、变形的问题。杆身的握持部位没有做额外的防滑套，是因为工业场景下工具经常会接触油污、切削液，橡胶防滑套容易被腐蚀老化，裸露的金属杆身可以直接用棉纱擦拭清洁，适合复杂的工业作业环境。两端开口的倒角处理做了0.5毫米的45度倒角，对准紧固件六角头时能快速导入，不需要刻意对齐就能顺利套入，尤其是在视线受阻的工位，比如设备底部、管线缝隙里的紧固件，靠手部触感就能快速完成扳手对位，提升盲操作的效率。

和活动扳手相比，这款固定开口扳手的受力接触面积更大，不会因为活动 jaw 的间隙导致受力点集中在螺栓棱角上，拧动锈蚀紧固件时也不容易打滑，对紧固件的损伤更小；和套筒扳手相比，它不需要配套接杆、棘轮手柄，整体结构简单，携带方便，在高空作业、狭小空间作业时更具优势，不会因为配件零散导致工具掉落。对于三维建模从业者来说，这款扳手的建模过程需要重点关注开口工作面的角度、杆身的过渡曲面、应力集中位置的圆角处理，这些细节不是外观装饰，而是直接影响工具实际使用性能的核心结构，建模时不能只做外形拟合，要结合实际受力场景还原结构设计的逻辑，才能做出符合工程实际的三维模型，后续如果要做工程力学仿真、3D打印样件验证，这些结构细节的准确性会直接影响最终的验证结果。
