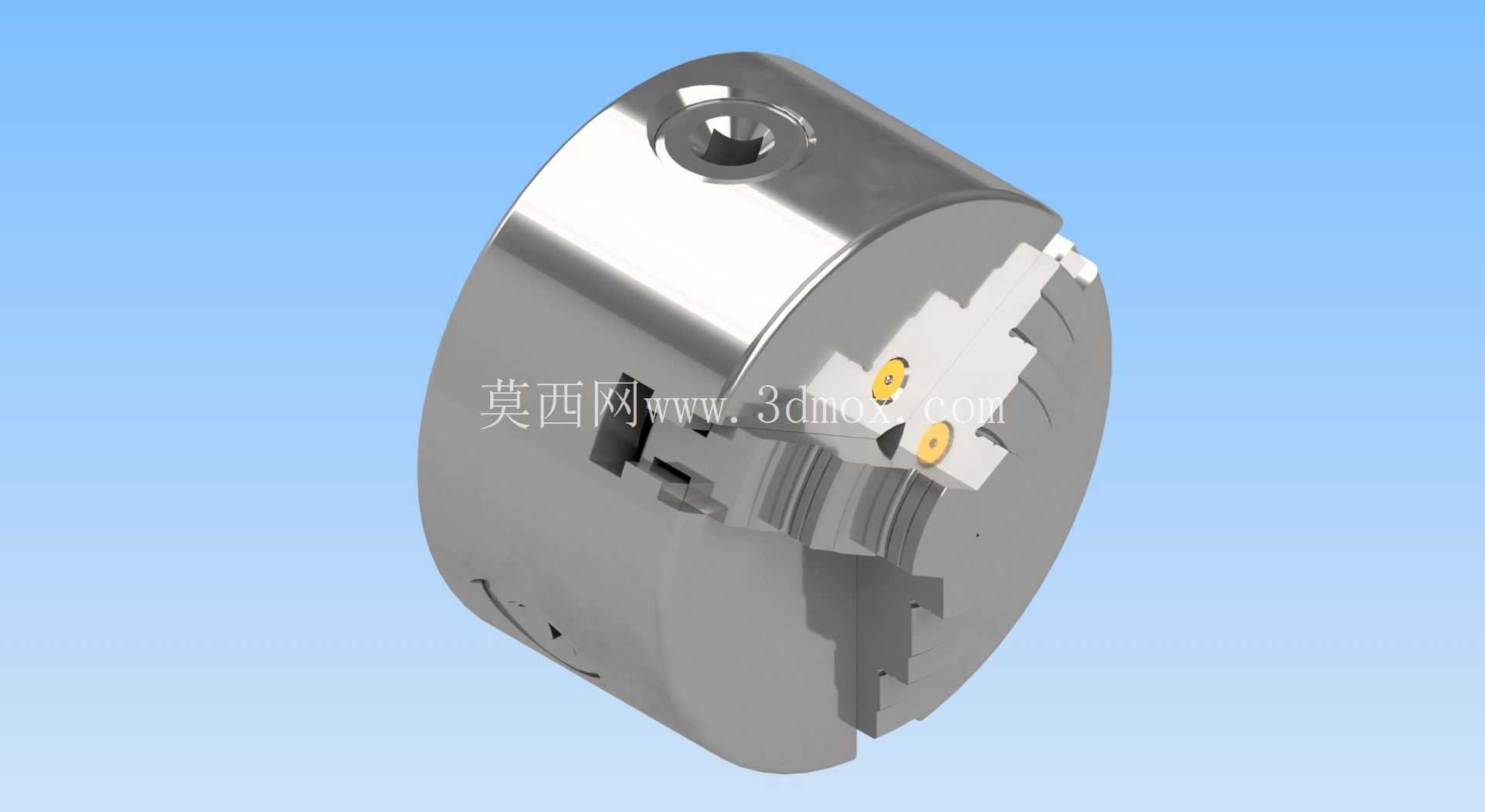

三爪自定心卡盘机床装夹工装结构

在普通车床、经济型数控车床以及外圆磨床的回转加工场景中，三爪自定心卡盘是普及率最高的工件装夹部件，这套K11-100规格的卡盘结构，适配小型台式车床、仪表车床的主轴端装夹需求，最高可承受3500r/min的回转工作转速，覆盖小尺寸轴类、盘类零件的粗加工、半精加工装夹工序。从实际加工场景来看，车间里加工小型销轴、法兰盘坯料、薄壁套类零件时，这种卡盘不需要操作人员反复找正工件中心，三个卡爪在平面螺纹的驱动下同步径向移动，装夹时自动完成工件的定心动作，能大幅缩短单件装夹的辅助时间，对于小批量多品种的加工任务来说，装夹效率比四爪单动卡盘高出60%以上。

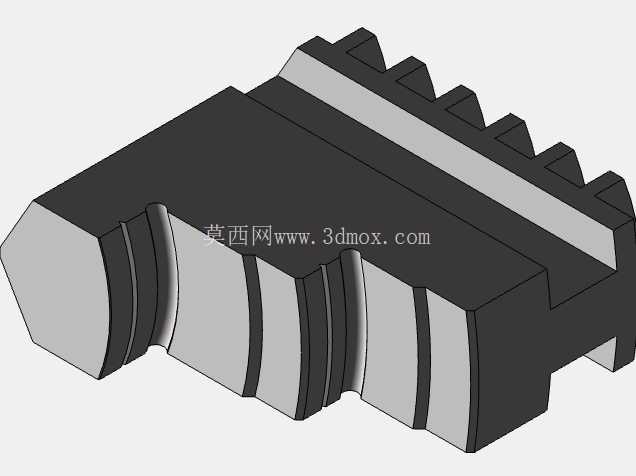

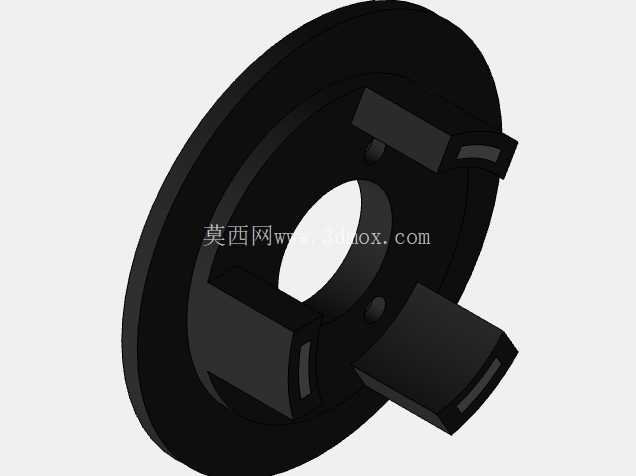

从结构设计逻辑来看，这套卡盘的核心传动部件是盘体内的平面螺纹盘，三个卡爪分别与平面螺纹的不同齿段啮合，当使用卡盘扳手转动小锥齿轮时，会带动大锥齿轮转动，而大锥齿轮与平面螺纹盘为一体式结构，最终将扭矩传递为三个卡爪的同步径向进给，这种传动结构的自锁性较好，加工过程中不会因为切削力的波动出现卡爪松动移位的问题。卡爪采用了分离式的基爪与顶爪组合结构，顶爪可以根据装夹需求更换为正爪或者反爪，正爪用于夹持直径较小的外圆工件，反爪可以撑开夹持工件的内孔，或者装夹直径更大的盘类工件，单套卡盘可以覆盖的装夹直径范围从几毫米到一百毫米区间，适配大部分小型回转零件的装夹需求。

从安装边界尺寸来看，这款卡盘的外径为100mm，盘体背部的连接止口尺寸匹配对应小型车床的主轴端定位基准，安装时只需要将卡盘止口与主轴端的定位凸台配合，拧紧连接螺栓即可完成装配，不需要额外制作过渡连接盘。卡盘的轴向厚度控制在合理区间，安装后不会过多占用机床的Z向加工行程，对于小型仪表车床来说，有限的主轴行程可以更多留给刀具进给动作。盘体中心的通孔可以穿过长轴类工件，加工长度超过卡盘厚度的细长轴时，工件可以从主轴后端穿出，不需要截断坯料，能有效减少材料浪费。

在实际使用的功能特性上，这款卡盘的定心精度可以满足常规回转加工的形位公差要求，重复装夹的定心误差可以控制在0.05mm以内，对于IT7-IT8级精度的外圆、内孔加工工序，不需要额外找正就能直接达到加工精度要求。卡爪的夹持面做了防滑齿结构，夹持毛坯面时可以提供足够的摩擦力，承受车削外圆、端面、切断工序的切削扭矩，不会出现工件打滑飞转的安全隐患。日常维护时只需要定期拆开卡盘，清理平面螺纹缝隙里的切屑、切削液残留，涂抹润滑脂就能保证卡爪移动顺畅，延长卡盘的使用寿命，不需要复杂的维护保养流程，非常适合加工车间的日常生产使用。

在工装选型适配时，需要注意卡盘的最高转速要匹配机床的主轴最高转速，这款3500r/min的额定转速，适配最高转速4000r/min以内的小型车床，当主轴转速超过额定值时，卡爪会因为离心力过大出现夹持力下降的问题，存在加工安全隐患。另外装夹工件时，三个卡爪的夹持深度要保持一致，避免工件装夹歪斜，虽然自定心结构可以自动找正中心，但如果工件悬伸过长，还是需要配合尾座顶尖使用，提升加工过程的刚性，避免切削时出现振刀问题。
