玻璃实验室法兰快锁式专用夹持卡箍

这款夹持构件主要面向实验室玻璃流体管路系统的法兰对接场景，在化工、生物、医药类小试、中试实验装置中，玻璃法兰的对接密封一直是管路装配的痛点——玻璃材质脆性高，传统螺栓法兰对接需要逐次对称拧紧螺栓，受力不均极易造成玻璃法兰崩边碎裂，且拆装效率极低，每次调整管路都要耗费大量时间在紧固件拆装环节，快锁式卡箍的出现就是为了解决这一实际工程问题。

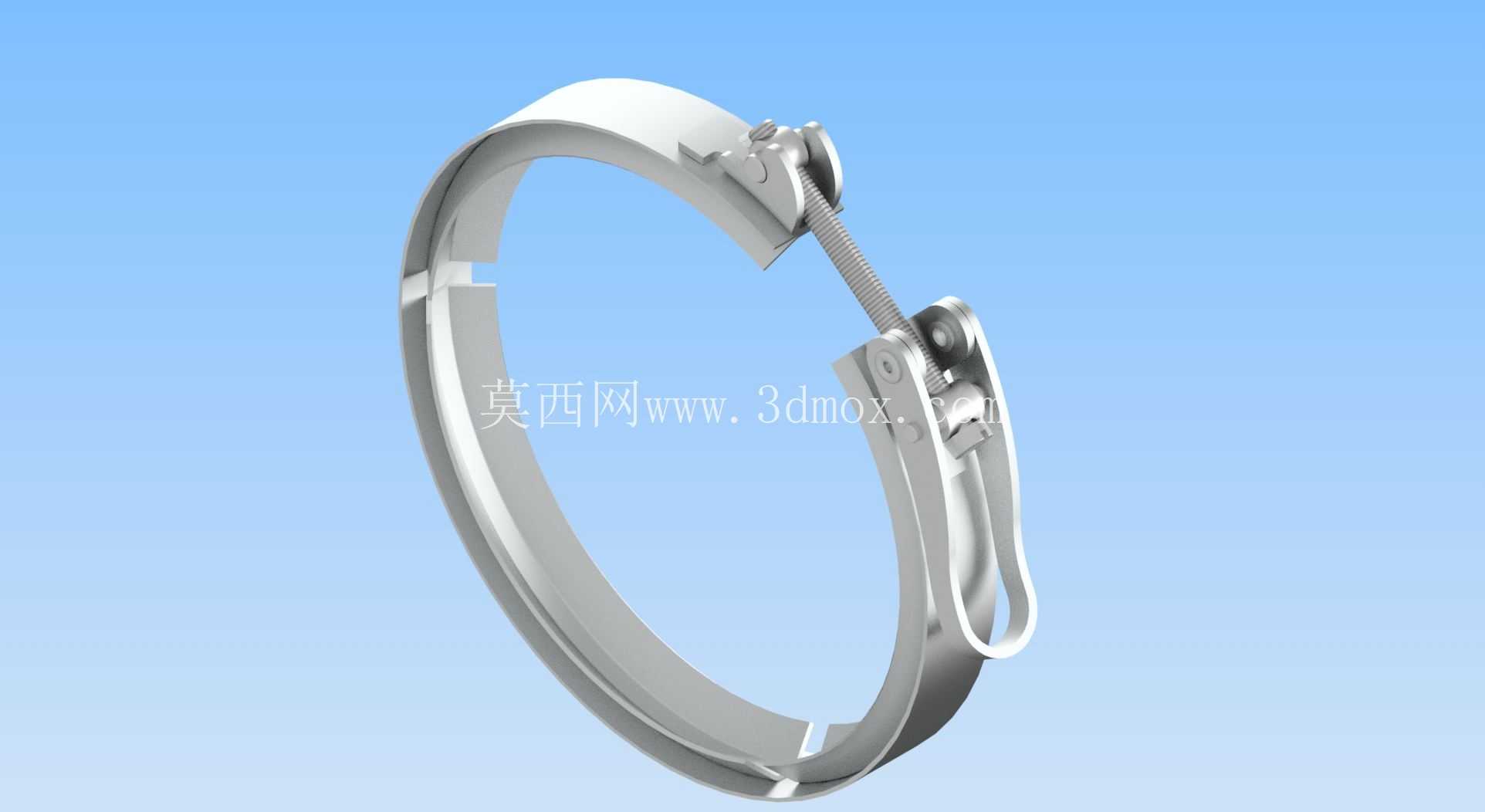

从功能特性上看，该卡箍采用偏心快锁杠杆结构，内侧为与玻璃法兰外轮廓匹配的环形抱合面，抱合面预留了密封件的安装让位空间，装配时先将密封垫片放置在两片对接玻璃法兰的端面之间，再将卡箍的环形本体卡套在两片法兰的外缘凸台上，通过扳动外侧的快锁手柄，带动拉杆收紧，即可让卡箍环形本体对两片法兰施加均匀的轴向压紧力，实现法兰端面的密封对接，整个拆装过程无需额外工具，单人单手即可完成操作，大幅提升实验装置的管路调整效率。

设计过程中首先要考虑的是玻璃法兰的受力均匀性，卡箍的环形抱合面采用等曲率圆弧设计，与标准玻璃法兰的外缘凸台完全贴合，避免局部应力集中导致的玻璃破损；快锁机构的偏心行程经过反复校核，既保证锁紧后有足够的压紧力实现密封，不会因为管路内压出现松脱泄漏，又不会因为过压导致法兰受力超过玻璃的许用应力。拉杆部分采用螺纹调节结构，可以适配一定厚度公差范围内的法兰与密封垫片组合，不需要针对不同厚度的垫片更换卡箍，提升了配件的通用性。

安装边界方面，该卡箍的环形内径与对应规格的玻璃法兰凸台外径匹配，以常用的50mm公称通径玻璃法兰为例，卡箍闭合后的整体外径比法兰凸台大28mm，轴向占用空间仅为32mm，在密集排布的实验室管路中不会出现相邻卡箍干涉的问题；快锁手柄的扳动角度为120度，操作时需要预留的手柄活动空间半径为75mm，排布管路时只要在卡箍侧方留出足够的手柄扳动空间，即可顺利完成拆装操作。卡箍本体采用不锈钢材质冲压成型，表面做钝化处理，能够耐受实验室常见的酸碱试剂腐蚀，长期在潮湿、有腐蚀性气体的实验环境中使用也不会出现锈蚀剥落污染实验物料的问题。

实际使用中，这类卡箍除了玻璃法兰对接，也可用于同规格的塑料法兰、薄壁金属法兰的快速连接，在小批量流体试验装置、临时管路搭建场景中，相比传统螺栓连接的法兰结构，拆装效率提升80%以上，且不需要操作人员掌握螺栓对称拧紧的工艺技巧，新入职的实验人员经过简单说明即可独立完成管路装配，大幅降低实验装置的装配门槛。设计时还在卡箍的环形内侧预留了定位凸点，装配时凸点会卡入法兰外缘的定位缺口，避免管路充压后卡箍出现周向转动，导致压紧力分布变化引发泄漏；快锁手柄的末端做了圆弧翻边处理，操作人员扳动手柄时不会出现硌手的问题，即使戴着手套操作也能顺利施力。

从结构建模的角度看，该卡箍的建模难点在于偏心锁紧机构的运动仿真，需要准确模拟手柄扳动过程中拉杆的行程变化，验证锁紧位置的死点可靠性，确保锁紧后在管路振动、内压波动的情况下不会自行松脱；环形抱合面的弧度需要与标准法兰的凸台轮廓完全匹配，建模时需要先提取法兰凸台的截面轮廓，再通过扫掠、折弯等特征生成卡箍的环形本体，保证抱合面的贴合率达到90%以上，避免局部应力集中。所有铰接位置都预留了0.1mm的装配间隙，既保证铰接件转动灵活，又不会因为间隙过大导致锁紧时出现旷量，影响压紧力的传递。
