90度普伦萨角工装夹持装置结构设计

在机加工工位的角度定位装夹场景里，这类90度普伦萨角结构是小批量异形件加工时常用的定位夹持元件，区别于标准平口钳的直向夹持逻辑，它的核心作用是为待加工工件提供精准的垂直定位基准，解决异形件、斜接件在铣削、钻孔工序中无法快速找正直角基准的痛点。从实际车间使用场景来看，这类装置常布置在立式铣床、台式钻床的工作台面，配合T型槽螺栓完成固定，针对需要加工垂直相交面、正交孔系的小型零件，能省去反复打表找正的辅助时间，尤其适合五金加工、小型模具修配类工位的频繁换件作业。

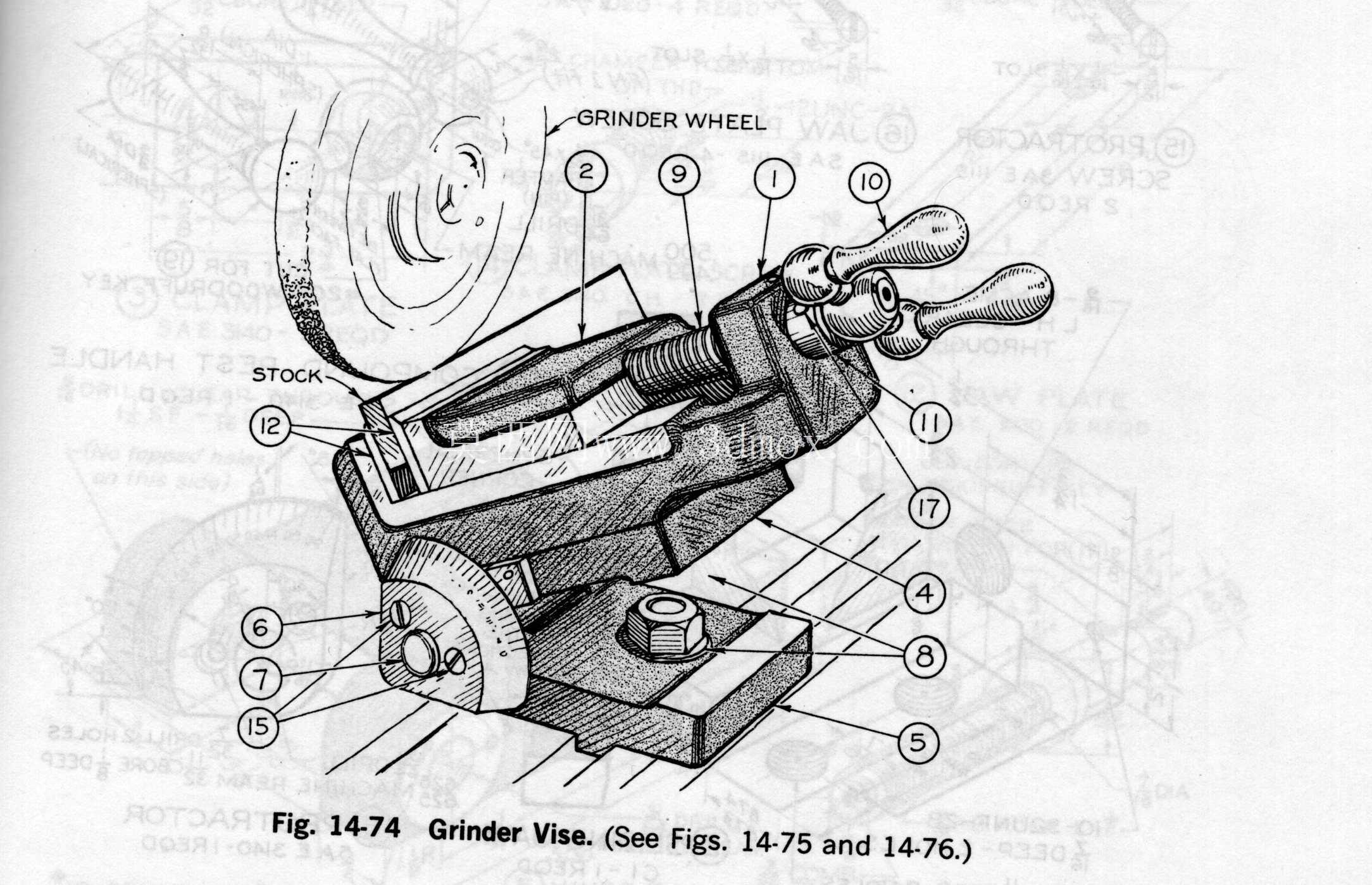

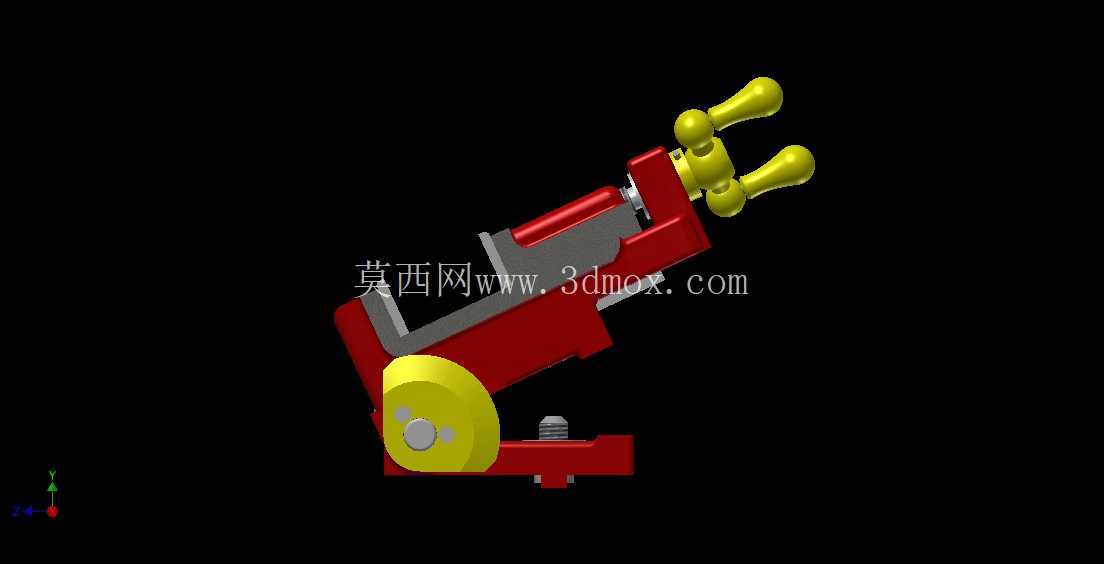

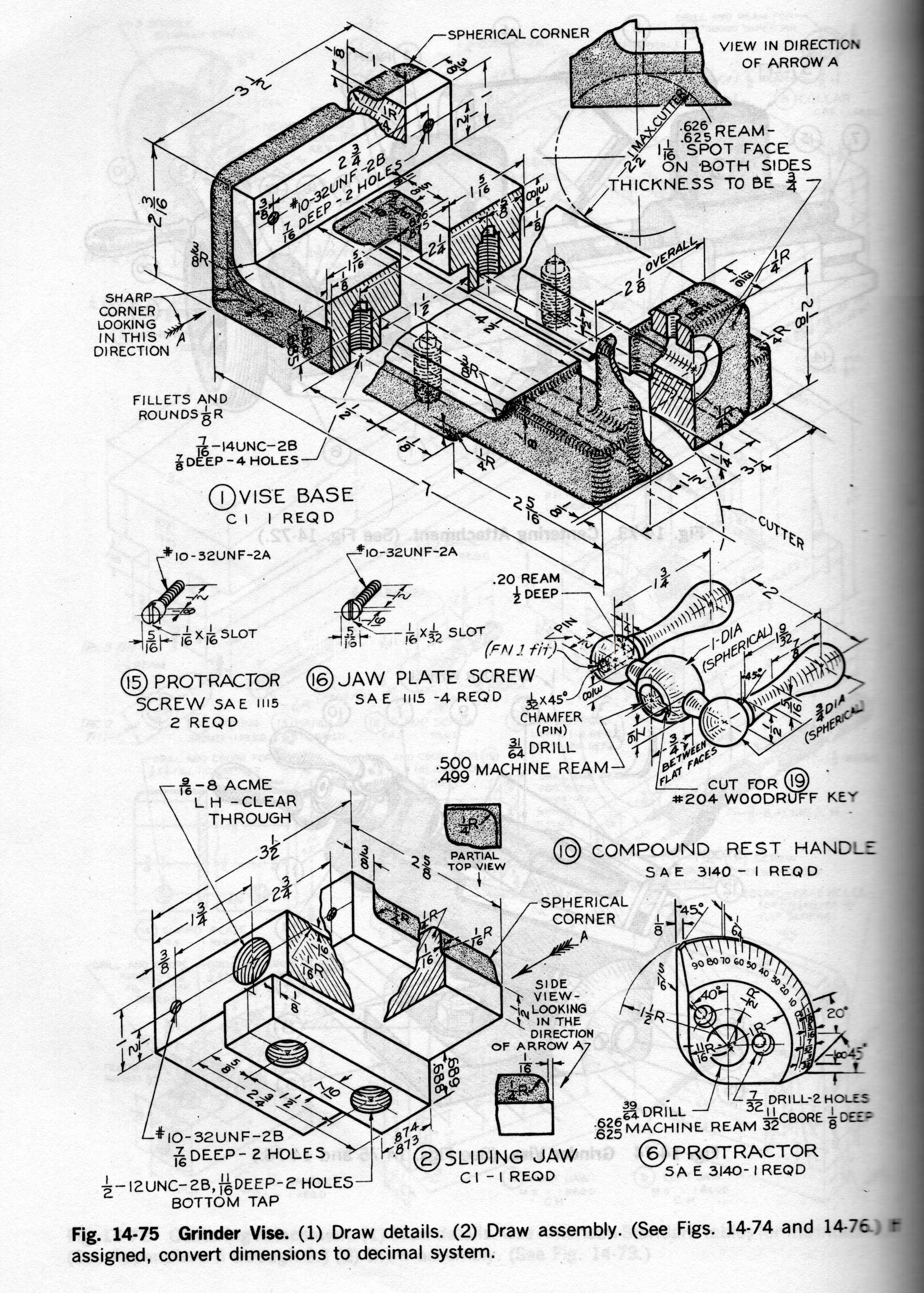

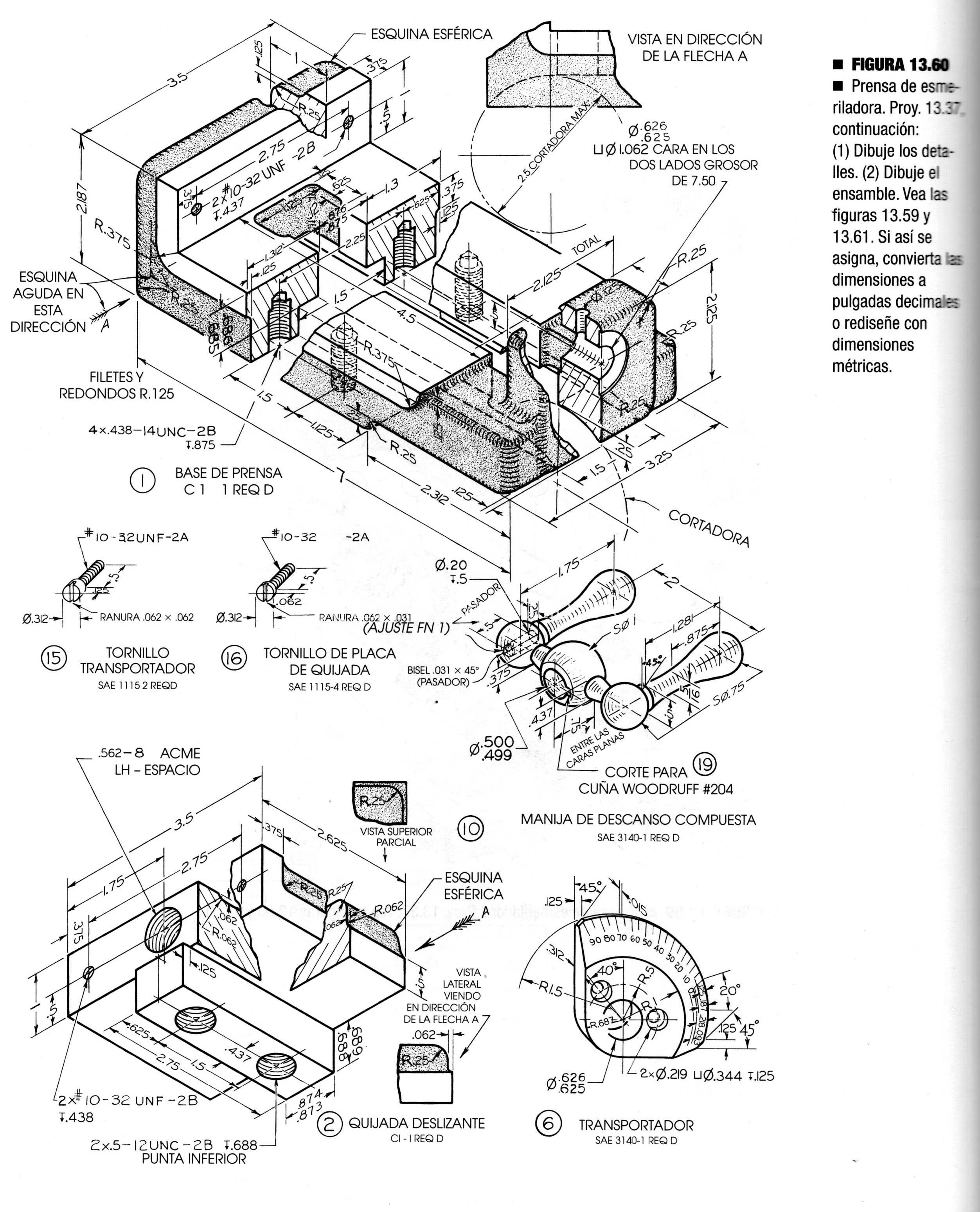

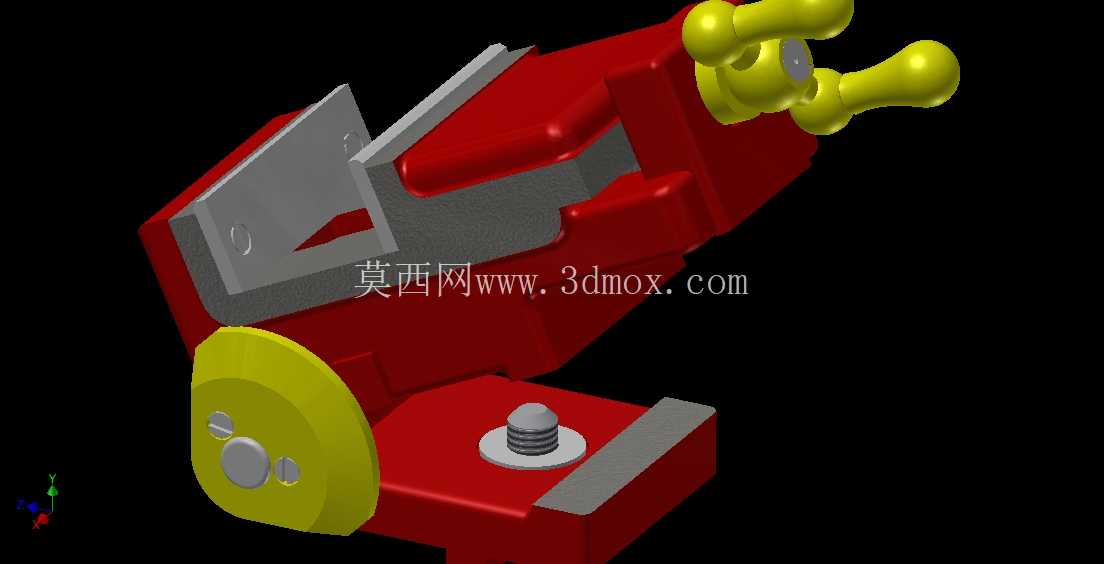

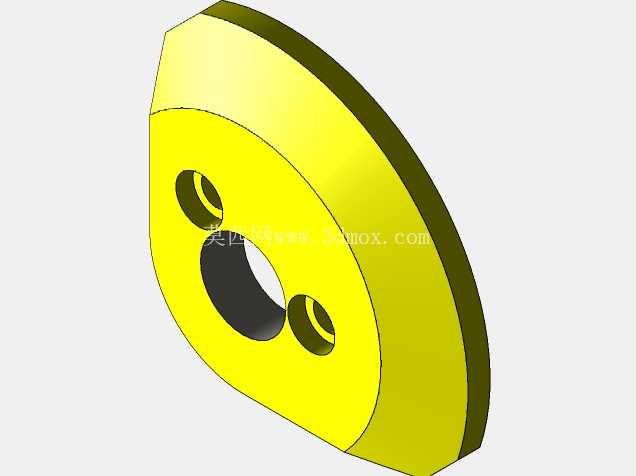

从功能特性上拆解，该装置的夹持执行端采用双柄蝶形旋钮结构，操作人员无需借助额外扳手，徒手即可完成夹紧与松脱动作，旋钮的双球头设计增大了手部接触的摩擦力，即便手上沾有切削液或金属碎屑，也能稳定施加锁紧力矩。装置的主体承力座采用加厚直角结构，90度的定位面经过精磨处理，平面度与垂直度公差控制在0.02mm以内，能为工件提供可靠的定位基准，避免装夹偏差导致的加工超差。底部的可调支撑脚搭配锁紧螺栓，可根据工作台面的平面度误差微调装置水平，消除安装面不平带来的基准倾斜问题，前端的黄色滚轮式压块在夹紧过程中可自适应工件表面的微小角度偏差，避免刚性压接对工件已加工表面造成压痕损伤。

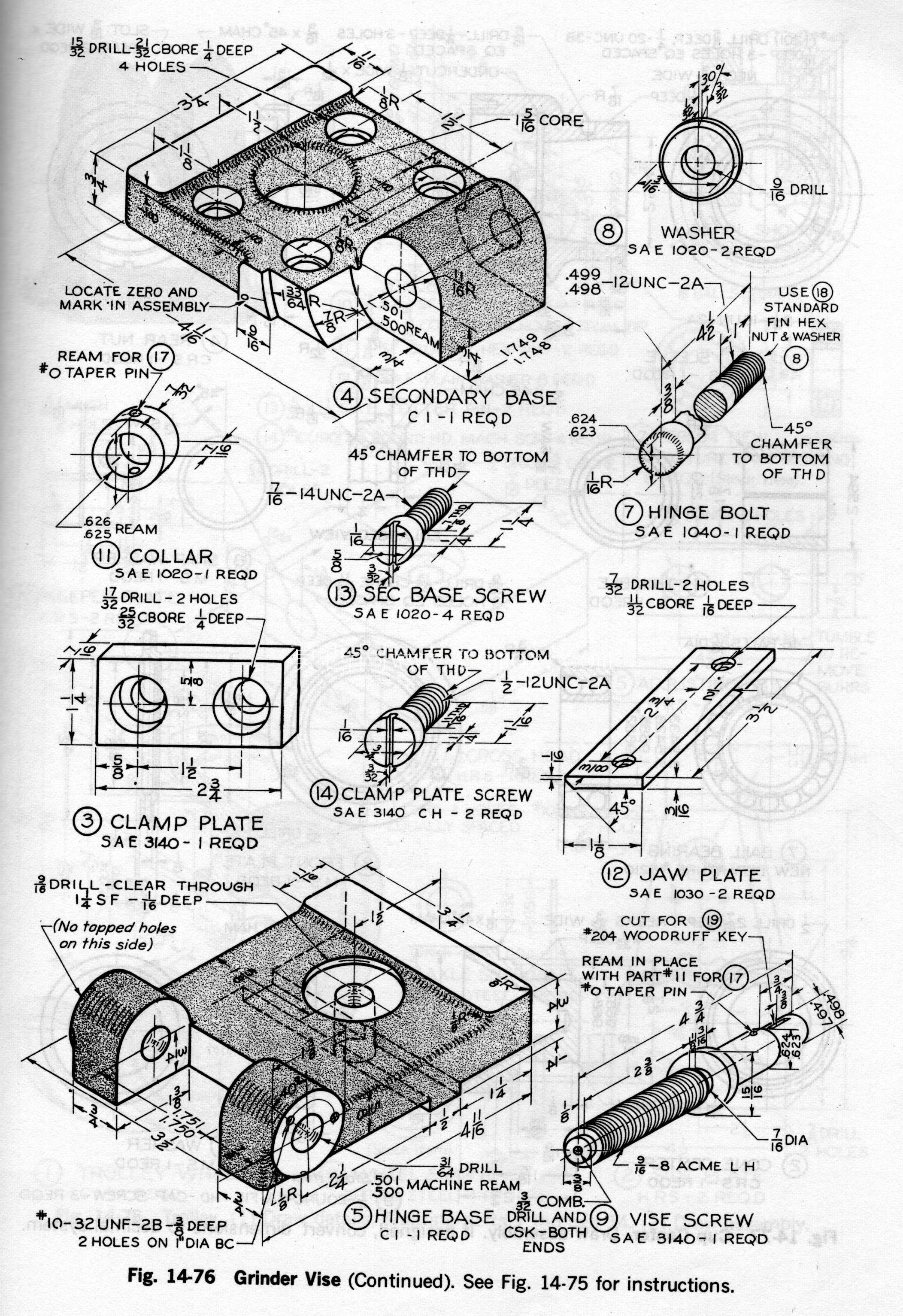

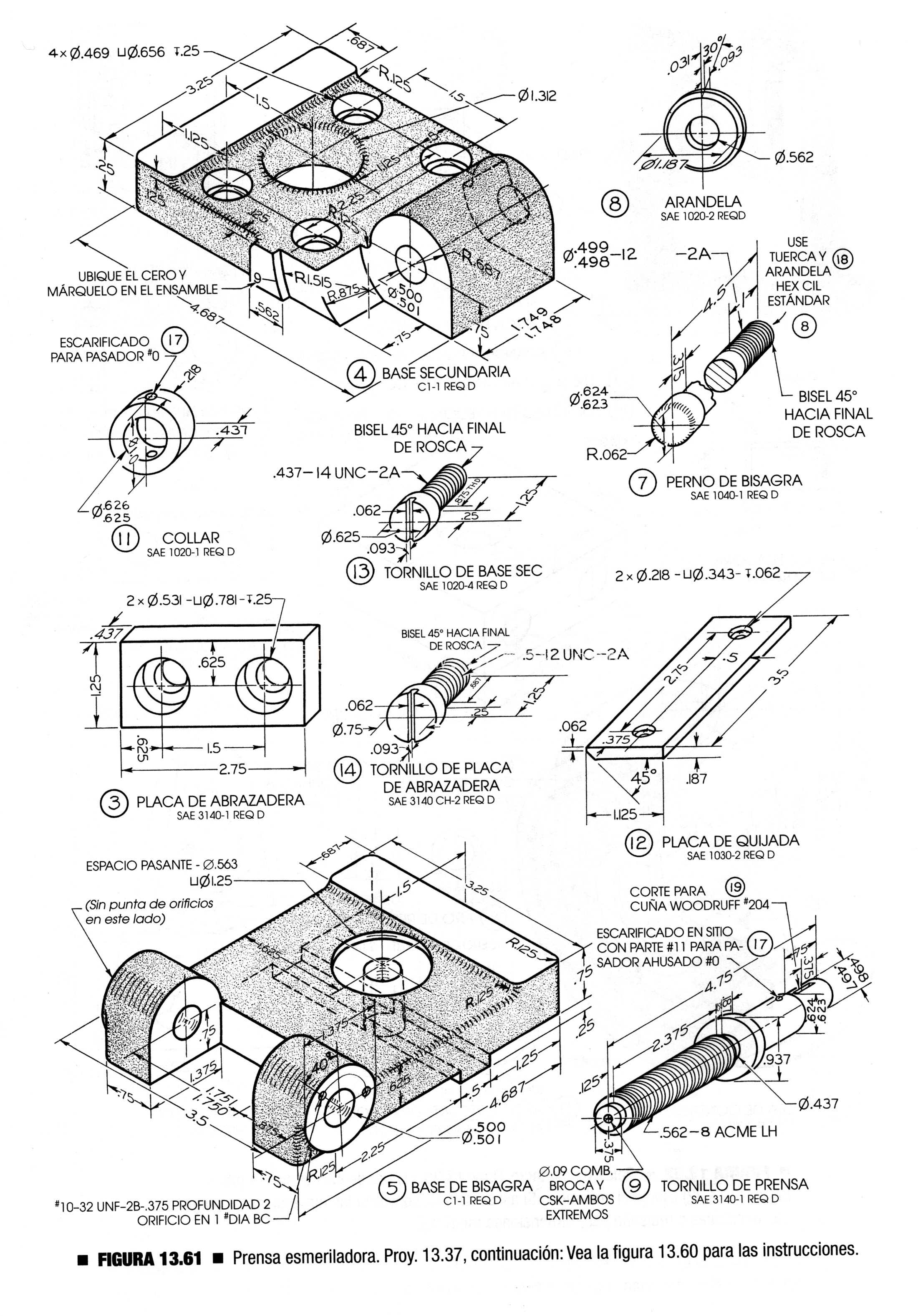

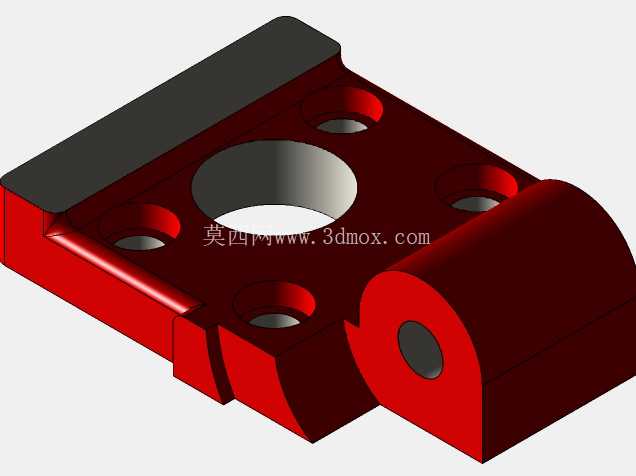

设计思路上，整个结构优先考虑了工位操作的便捷性与装夹稳定性的平衡，没有采用复杂的液压或气动夹紧结构，全机械螺纹锁紧的结构故障率极低，日常维护仅需定期在螺纹副处涂抹润滑脂即可，适合加工现场的复杂工况。承力座的红色涂装部分为铸铁材质，具备足够的刚性吸收加工过程中的切削振动，避免装夹系统颤振导致的加工表面粗糙度不合格；活动夹紧块采用45号钢调质处理，表面硬度达到HRC28-32，兼顾耐磨性与韧性，长期使用不会出现压痕变形。结构的运动逻辑上，旋转顶部的蝶形旋钮即可带动内部的丝杠副推动活动压块进给，进给行程预留了15mm的调节量，可适配不同厚度的工件装夹需求，压块与丝杠的连接部位采用浮动结构，夹紧时压块可自动贴合工件表面，不会出现局部应力集中压伤工件的情况。

从安装边界与尺寸适配角度看，该装置的底座安装孔距适配标准铣床工作台的T型槽间距，无需额外制作过渡连接板即可直接固定，整体占用工作台面的尺寸较小，不会干涉机床的原有加工行程，装置总重量控制在单人可徒手搬运的范围内，方便在不同工位之间转移使用。90度的定位立面高度经过优化，既能够为高度100mm以内的工件提供足够的定位支撑面，又不会过高导致加工时刀具与夹具发生碰撞，在靠近加工区域的位置做了避空倒角设计，给刀具的进刀与退刀预留了足够的安全空间。日常使用中，这类夹持装置可配合角度垫铁使用，拓展实现非90度的角度装夹需求，也可两个组合使用，完成长条形工件的两端同步夹持定位，适配多品种小批量的柔性加工需求，相比专用定制夹具，具备更强的通用性与更低的使用成本。
