工业测试用夹持定位夹具结构设计

该夹持定位组件主要面向工业零部件性能测试场景，可作为测试工位的工件承载定位单元使用，适配多规格轴类、套类零件的装夹需求，在零部件尺寸检测、力学性能测试、装配适配验证等工位均可直接部署。从实际使用逻辑来看，该组件的核心功能是在测试过程中为被测工件提供稳定的定位基准，避免测试过程中工件出现偏移、晃动，保证测试数据的采集精度，同时兼顾装夹操作的便捷性，减少单工位工件装夹的辅助时长，提升批量测试环节的作业效率。

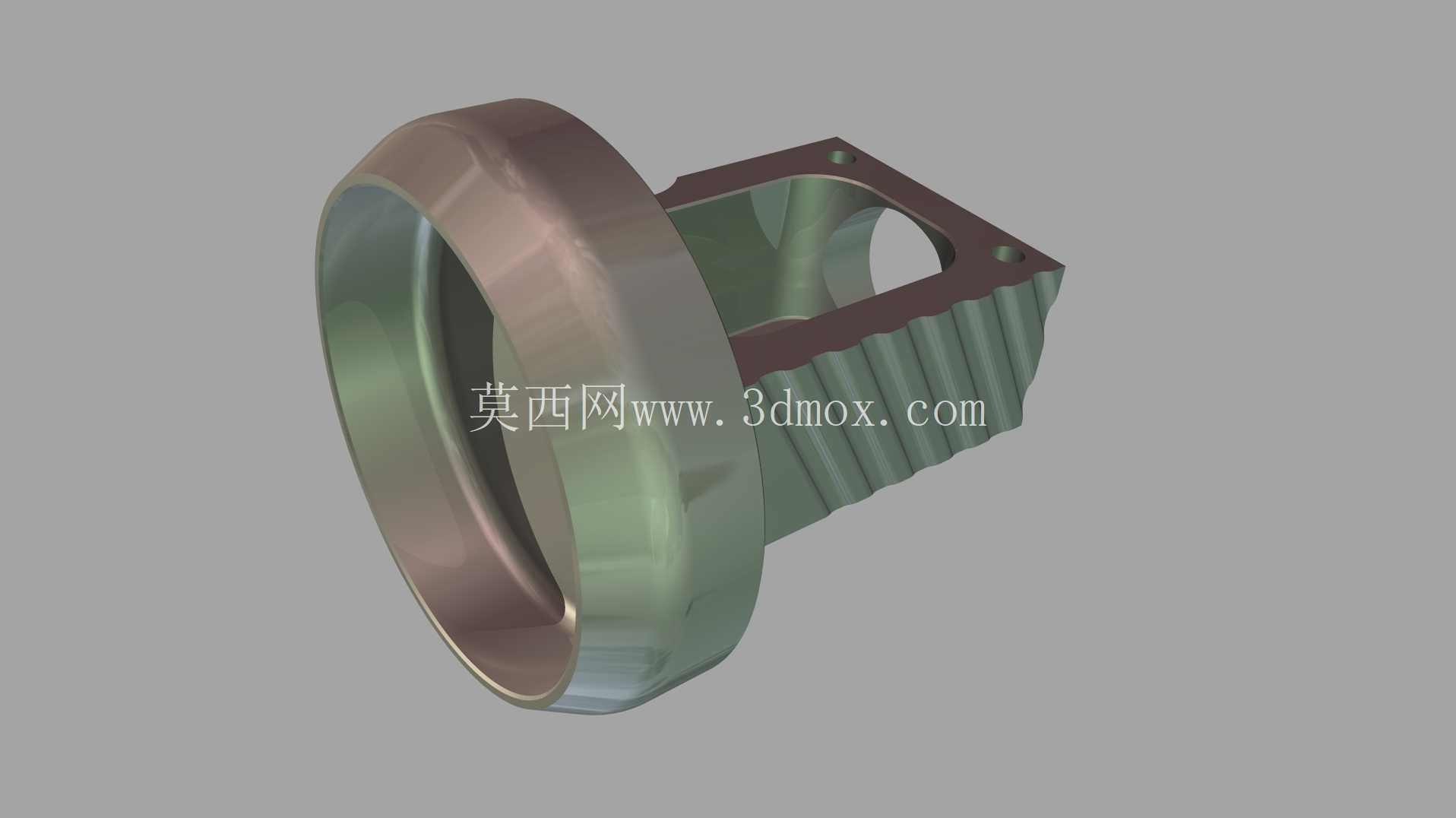

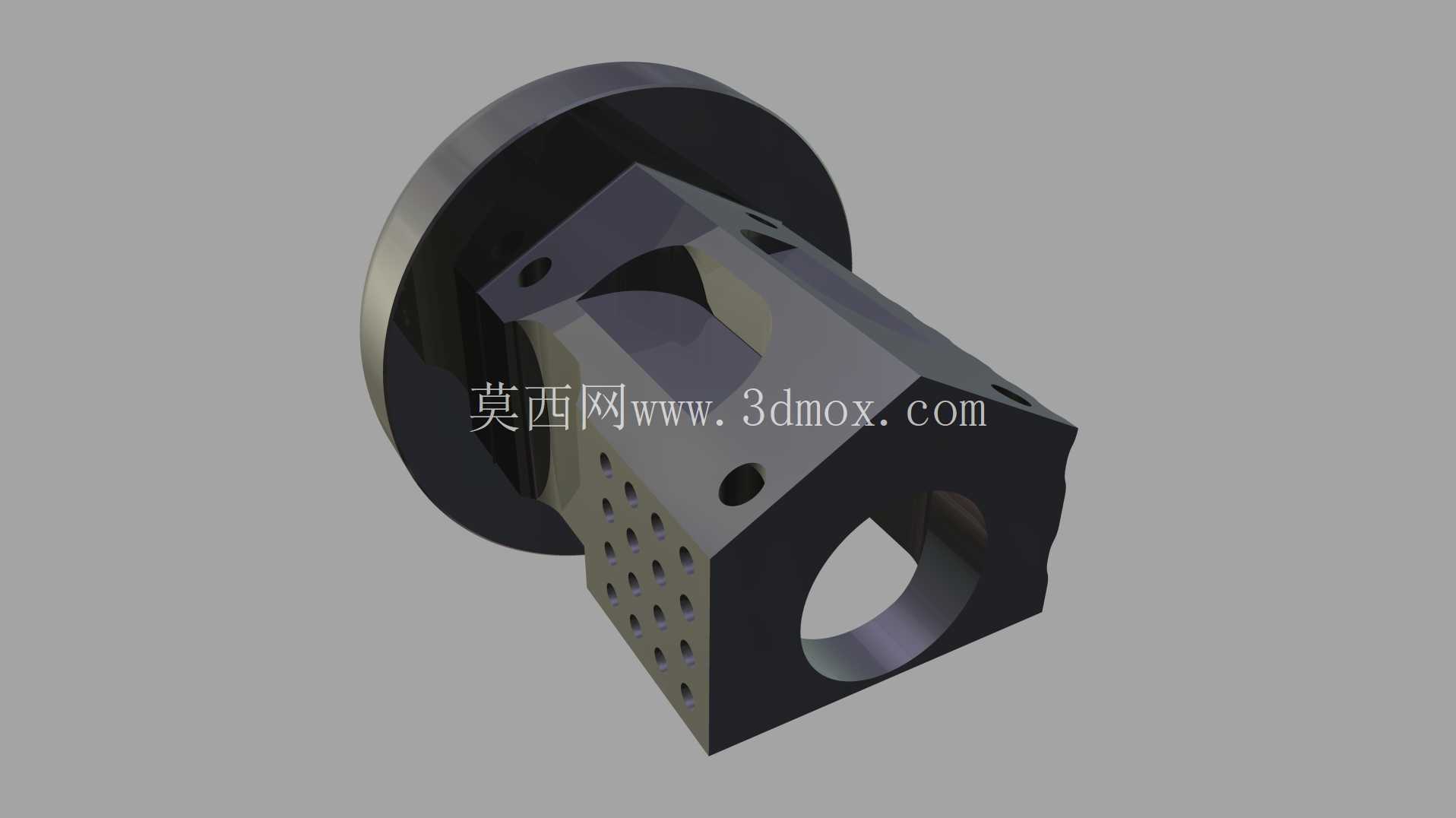

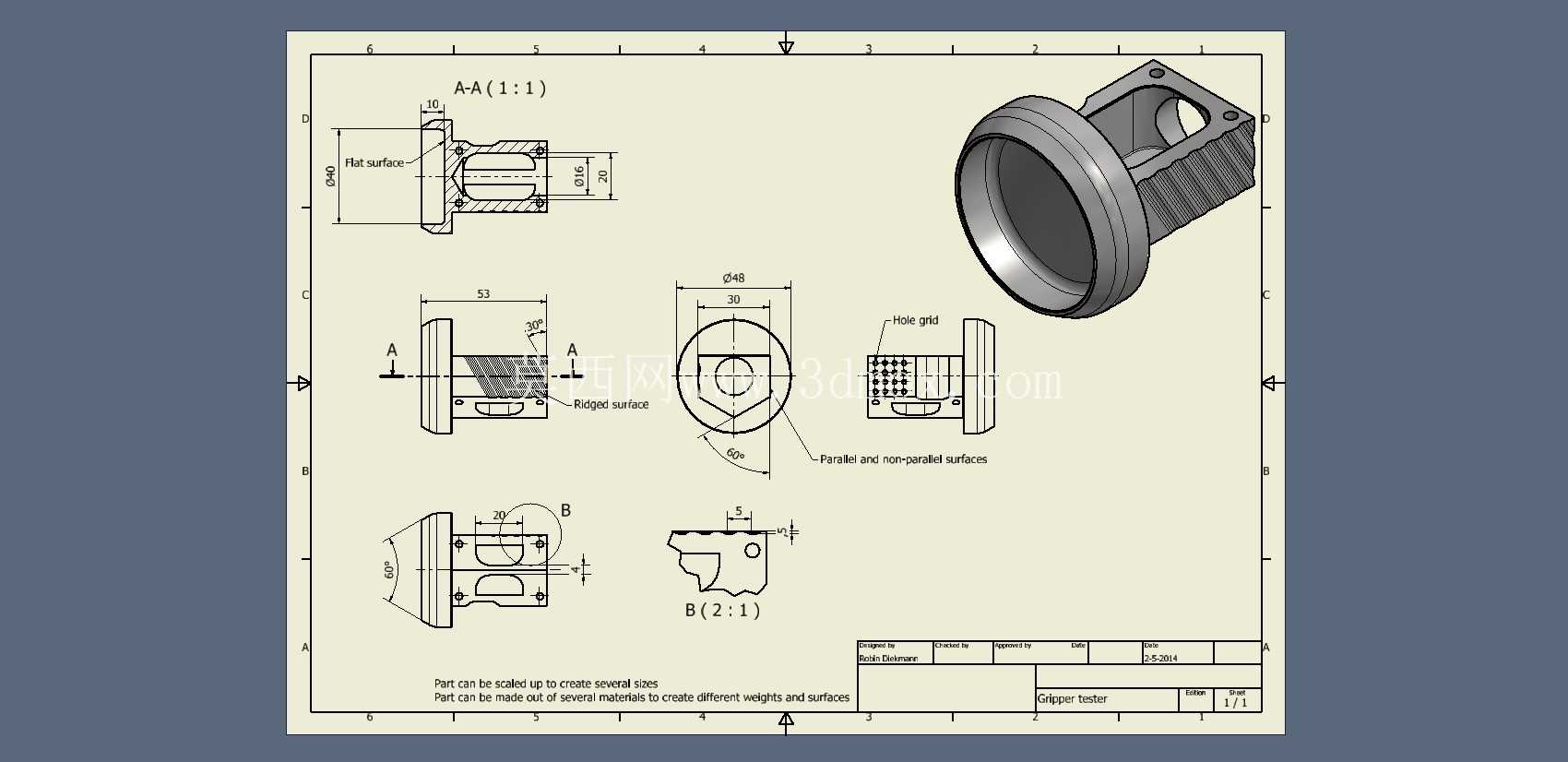

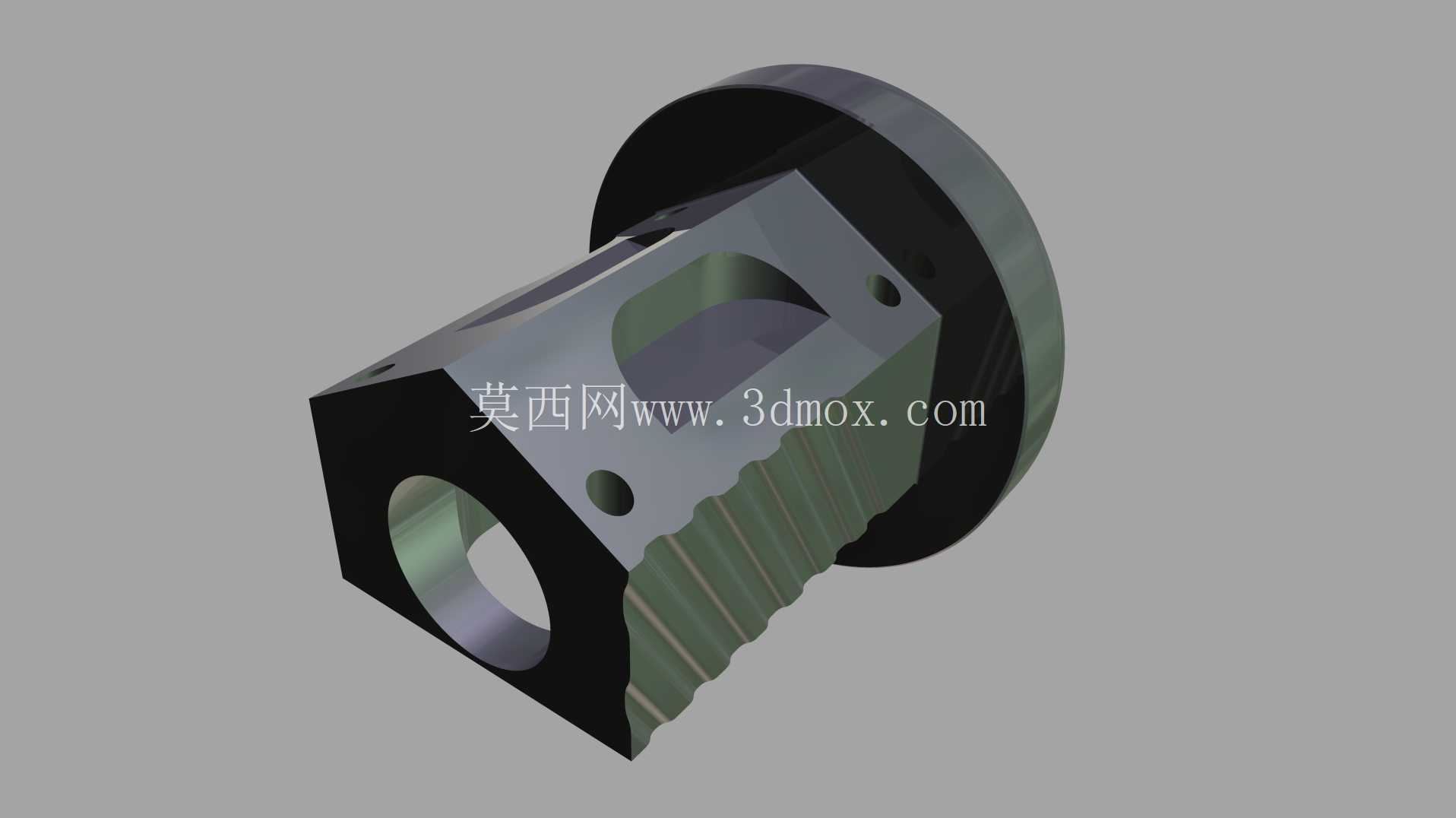

设计阶段优先考虑了普通机械加工场景的可制造性，整体结构没有设置特殊工艺才能实现的复杂曲面或异形结构，所有特征均可通过常规的车削、铣削、线切割工序完成加工，不需要投入专用工装或特殊刀具，普通机加工车间即可完成全工序制作，有效控制零件的加工成本与制作周期。结构采用模块化设计思路，主体分为前端定位环、中部支撑腔体、后端安装基座三个功能段，各段之间通过止口定位配合，可根据被测工件的尺寸规格更换对应规格的前端定位环，不需要整体更换夹具主体，大幅提升了组件的适配范围，可覆盖一定尺寸区间内不同直径、不同长度被测件的装夹需求。

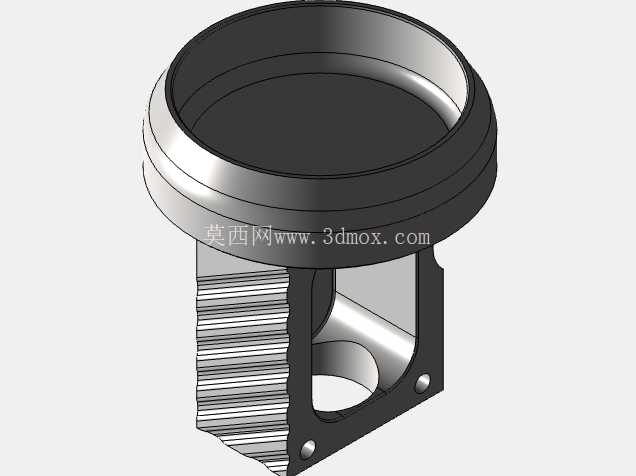

前端定位环采用大圆角过渡设计，内壁设置有导向锥面，工件装入时可通过锥面自动导正，不需要人工反复调整对中位置，降低装夹操作的对位难度；定位环端面设置有均匀分布的锁紧螺纹孔，可配合压块实现工件端面的压紧固定，压紧力可根据被测件的材质特性调整，避免薄壁类工件装夹变形。中部支撑腔体采用镂空式筋板结构，在保证整体结构刚性的前提下尽可能降低组件自重，腔体内部预留有传感器走线空间，测试用的位移传感器、压力传感器线缆可从腔体内部穿出，避免线缆外露干扰测试动作或被运动部件剐蹭。后端安装基座设置有标准安装孔位，可直接固定在测试台的T型槽工作台面上，安装基准面经过精磨处理，平面度控制在0.02mm以内，保证夹具安装后与测试台基准的平行度、垂直度公差满足测试精度要求。

外形尺寸方面，前端定位环最大外径适配常规测试工位的操作空间，不会与周边的测试执行机构产生运动干涉；整体轴向长度根据测试工位的工件伸出长度要求设计，保证被测件的测试区域完全暴露在传感器采集范围内，不会被夹具结构遮挡。安装边界上，后端安装孔的孔距符合通用测试台的安装孔位标准，不需要对现有测试台进行额外改造即可直接安装固定；夹具整体的重心落在安装基座的支撑范围内，高速测试工况下不会出现重心偏移导致的振动问题，保证测试过程的稳定性。

结构细节上，所有棱边均做了倒角处理，避免操作人员装夹工件时被锐边划伤；与工件接触的定位面经过表面淬火处理，硬度达到HRC45以上，长期反复装夹不会出现磨损凹陷，延长夹具的使用寿命；筋板结构的厚度经过刚度校核，在最大夹持力工况下的形变量控制在0.01mm以内，不会因为结构变形影响测试定位精度。该组件可根据实际使用场景选择不同的制作材料，常规工况下可采用45号钢制作，有轻量化需求的场景可采用铝合金加工，有防腐需求的场景可采用不锈钢材质制作，不同材质的组件仅需调整对应工序的加工参数，不需要修改整体结构设计，适配不同行业测试工位的使用需求。
