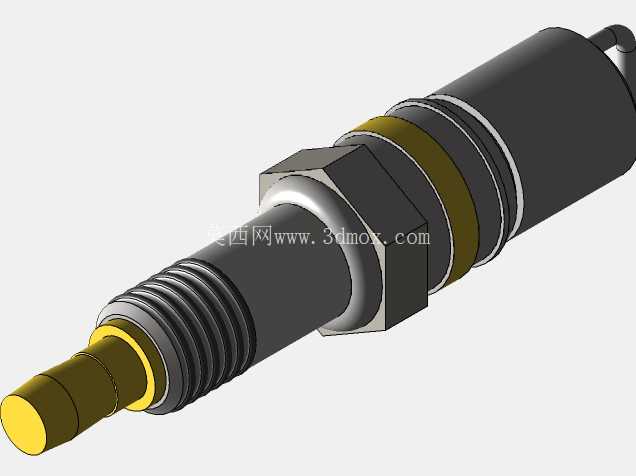

V型六缸内燃机动力总成结构设计

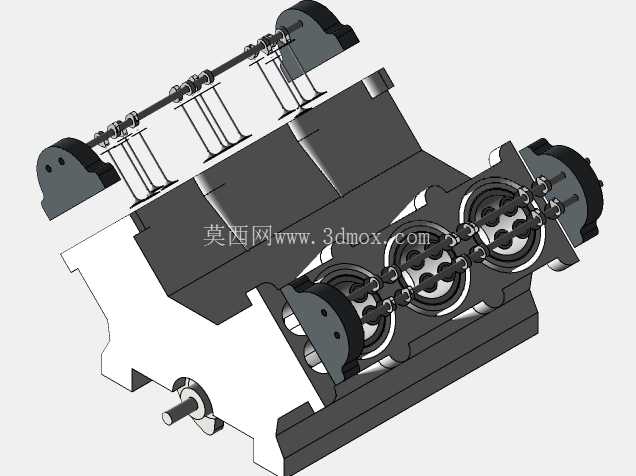

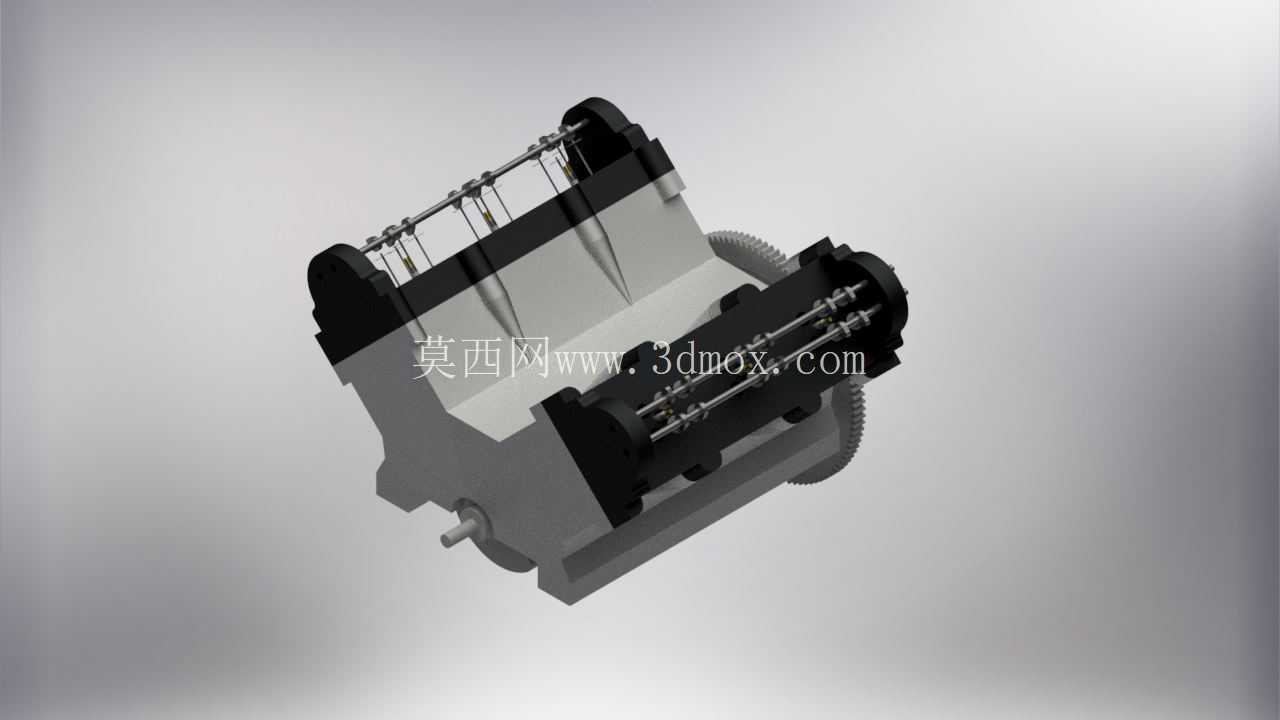

　　在车用动力、小型工程机械动力配套场景中，V型六缸动力单元的结构合理性直接决定整机运行平顺性与动力输出效率，这套结构完整还原了V6动力核心的装配关系，覆盖从缸体基体到顶端配气组件的全部核心配合面。做这类动力结构设计时，首先要明确安装边界的约束：两侧气缸呈60度夹角排布的布局，是平衡一阶二阶往复惯性力的最优角度选择，相比直列六缸结构，整体轴向长度缩短近三分之一，能适配前置后驱车型、小型工程作业机械的紧凑机舱布局，不会出现直列机型过长导致的机舱布置挤压转向、散热组件空间的问题。

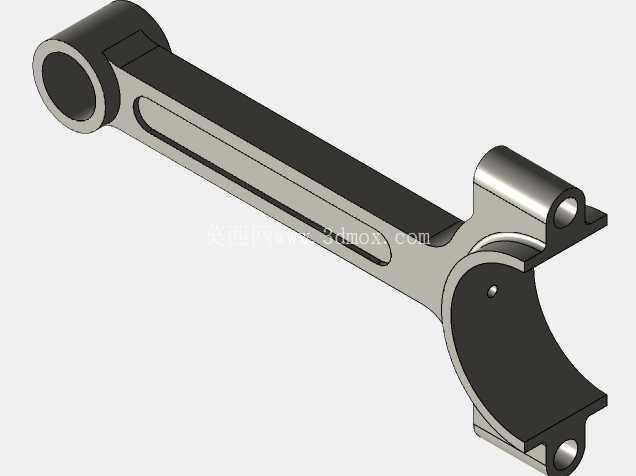

　　从功能实现逻辑来看，这套结构完整呈现了配气机构的传动路径：顶置凸轮轴通过挺柱直接驱动进排气门动作，每列气缸对应独立的凸轮轴支撑座，凸轮轴的轴向定位采用端盖加止推片的结构，避免高转速下凸轮轴窜动导致的气门开闭正时偏差；气门组件搭配双气门弹簧设计，防止高转速工况下气门弹簧出现共振失效，保证气门落座的密封性。曲柄连杆部分的设计完全遵循V型引擎的做功逻辑，相邻两个气缸的连杆共用同一道曲柄销，曲轴的平衡块按照120度做功间隔角做配重优化，运转时能抵消大部分往复惯性力矩，相比直列四缸机型，怠速工况下的整机振动幅度可降低40%以上，不需要额外加装大体积的平衡轴组件就能满足乘用车NVH设计要求。缸体部分采用分体式主轴承盖设计，每道主轴承盖通过两侧螺栓与缸体基体紧固，主轴承孔的同轴度公差控制在0.02mm以内，保证曲轴高速运转时的轴颈润滑状态稳定，不会出现偏磨烧瓦的故障；缸体两侧的冷却水套采用交叉流道设计，冷却液从缸体下部进水口进入后，能均匀流经每个气缸外壁，再通过缸盖水孔进入顶端配气机构区域，带走燃烧室做功产生的热量，避免局部过热导致的缸盖变形、气门密封失效问题。

　　设计过程中需要重点关注的安装边界包括：缸体后端的飞轮壳连接面采用标准止口定位，止口直径与配套离合器、变速器的输入轴端定位尺寸完全匹配，不需要额外做转接法兰就能实现动力总成的对接；缸体侧面预留的机油滤清器安装座、发电机支架安装凸台，都按照通用配套件的安装孔位做了位置校准，后期做整机配套时不需要重新在缸体上加工安装孔，避免破坏缸体水套、油道的密封性。顶端的气门室盖采用密封胶条加螺栓紧固的结构，螺栓的排布间距控制在80mm以内，保证高温工况下密封胶条的压缩量均匀，不会出现机油渗漏的问题；进气道的走向采用螺旋进气道设计，能在进气行程中让混合气形成合理涡流，提升燃油雾化效果，改善低转速区间的动力输出响应。

　　这套结构的所有配合面都按照实际工程公差做了间隙预留，比如活塞与气缸壁的配合间隙、气门杆与气门导管的配合间隙、轴瓦与曲轴轴颈的配合间隙，都符合小排量V6动力的量产设计规范，既可以作为动力总成选型阶段的结构参考，也能作为三维建模练习时的复杂装配体参照，帮助从业者理解多缸内燃机的动力传递路径与零部件配合逻辑。在做配套安装设计时，还要注意整机的重心位置落在缸体V型夹角的中心线上，安装机脚的布置位置对应重心两侧的缸体加强筋位置，避免机脚安装在薄壁区域导致的运行共振问题；油底壳的深度设计要满足车辆倾斜15度工况下的机油泵吸油需求，不会因为坡道行驶时机油偏移导致机油泵吸空，引发动机润滑失效。
