V型六缸汽车发动机内部结构三维数模

　　这套V型六缸动力装置的三维结构数模，完整还原了往复式内燃机核心总成的装配关系，可直接用于汽车动力系统的结构教学、新机型研发阶段的方案校核、以及维修实训的拆解演示场景。在民用乘用车、高性能运动车型的动力匹配场景中，V6布局的机型凭借更优的运转平顺性、更紧凑的纵向布置尺寸，长期占据中大排量动力选型的重要位置，相比直列六缸机型，V6的机体长度可缩短近三分之一，更适配前置前驱、横置动力布局的车型机舱空间，同时六缸交替做功的点火间隔可缩小至120度曲轴转角，大幅降低运转时的一阶、二阶振动传递，提升整车NVH表现。

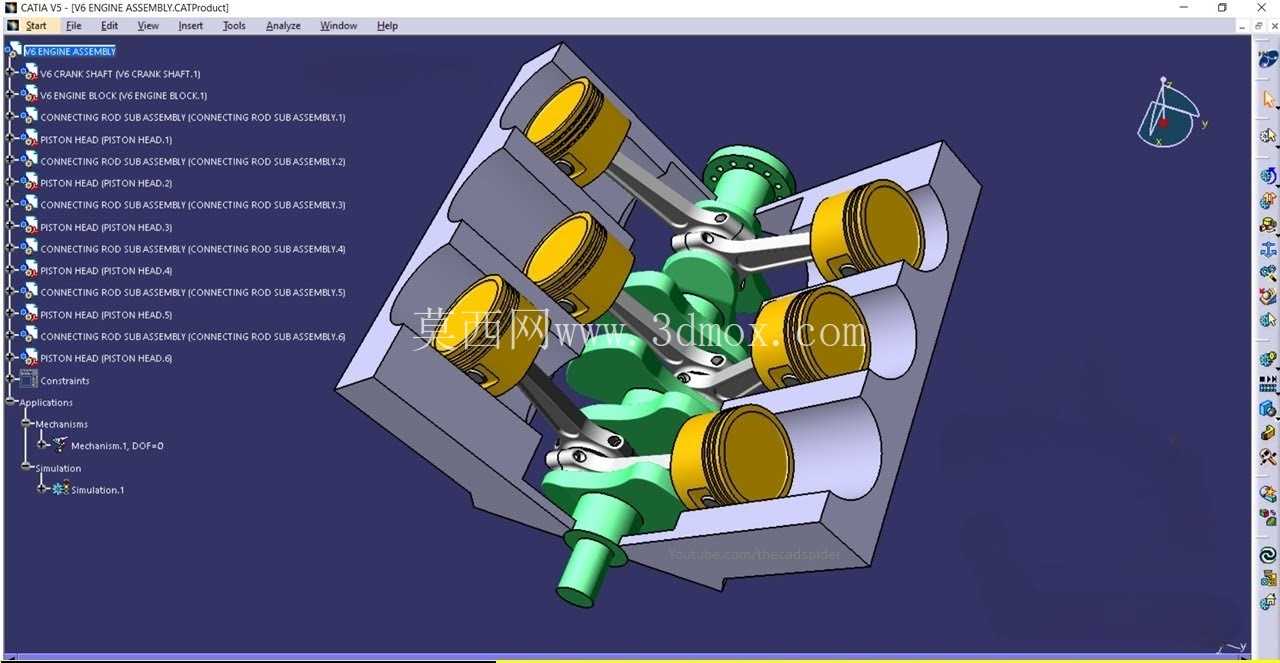

　　从结构设计逻辑来看，该数模将两列气缸以60度夹角布置在曲轴两侧，这个夹角取值是V6机型的经典设计参数，可在保证机体宽度可控的前提下，实现做功冲程的均匀间隔，避免额外加装平衡轴来抵消振动，简化整机结构的同时降低运转阻力。数模中完整呈现了活塞、连杆、曲轴、气缸体、气缸盖的配合关系：活塞采用裙部轻量化设计，活塞环槽位置预留了气环、油环的安装槽位，可直接匹配常规内燃机的密封、刮油结构需求；连杆采用斜切口大头设计，适配V型布局下的曲轴销安装空间，杆身做了等强度过渡，可承受做功冲程的爆发压力与往复惯性力的交变载荷；曲轴为全支撑结构，每个曲柄销两侧都设置主轴颈支撑，提升高转速下的曲轴刚性，减少挠曲变形对轴瓦配合的影响。

　　安装边界层面，该V6机型的机体宽度控制在两列气缸外侧壁间距的合理范围，曲轴前端预留了皮带轮、正时机构的安装空间，后端匹配飞轮与变速箱连接的接口尺寸，气缸盖上部预留了气门机构、进排气歧管、喷油系统的安装定位面，可直接对接周边附件的装配设计。数模中各部件的配合公差均按内燃机常规设计取值，活塞与气缸壁的配合间隙、连杆大头与曲柄销的配合间隙、主轴颈与主轴承座的配合间隙都符合量产机型的设计规范，在做运动仿真时可直接添加约束模拟曲轴旋转、活塞往复、连杆摆动的完整运动循环，验证各部件在运动过程中是否存在干涉，比如活塞在上止点时是否会碰气门、连杆摆动时是否会与气缸体下壁产生剐蹭。

　　在实际工程应用中，这类完整的动力总成数模还可用于冷却系统、润滑系统的流场仿真前置处理，数模中预留的缸体水套、油道结构可直接提取流体域，分析冷却液在缸体、缸盖内的流动分布是否均匀，是否存在局部过热的冷却盲区，润滑油道的走向是否能保证各摩擦副在启动瞬间快速建立油压。不同于简化的外观数模，这套结构数模还原了内部所有运动部件的装配关系，做虚拟拆解时可按照从外到内的装配顺序，依次拆下进排气侧附件、气缸盖、活塞连杆组、曲轴，完全匹配实际发动机的拆解维修流程，可用于职业院校的汽修专业实训教学，让学员在不接触实体机型的前提下熟悉内部结构组成与装配逻辑。在新机型研发的前期方案阶段，这类成熟结构的数模还可作为基准参考，对比不同气缸夹角、不同曲柄半径、不同活塞行程下的动力输出特性差异，缩短前期方案的迭代周期，避免从零开始建模时出现的结构干涉、安装空间不足等基础问题。数模中各部件的建模精度满足工程级使用需求，所有安装孔位、定位凸台、配合面都做了准确还原，没有过度简化的结构缺失，可直接导出二维工程图用于生产参考，也可导入有限元分析软件，对曲柄连杆机构做强度校核，分析最大爆发压力下连杆的应力分布、曲轴的疲劳寿命是否满足设计要求。
