移动式12吨液压起重吊机结构设计

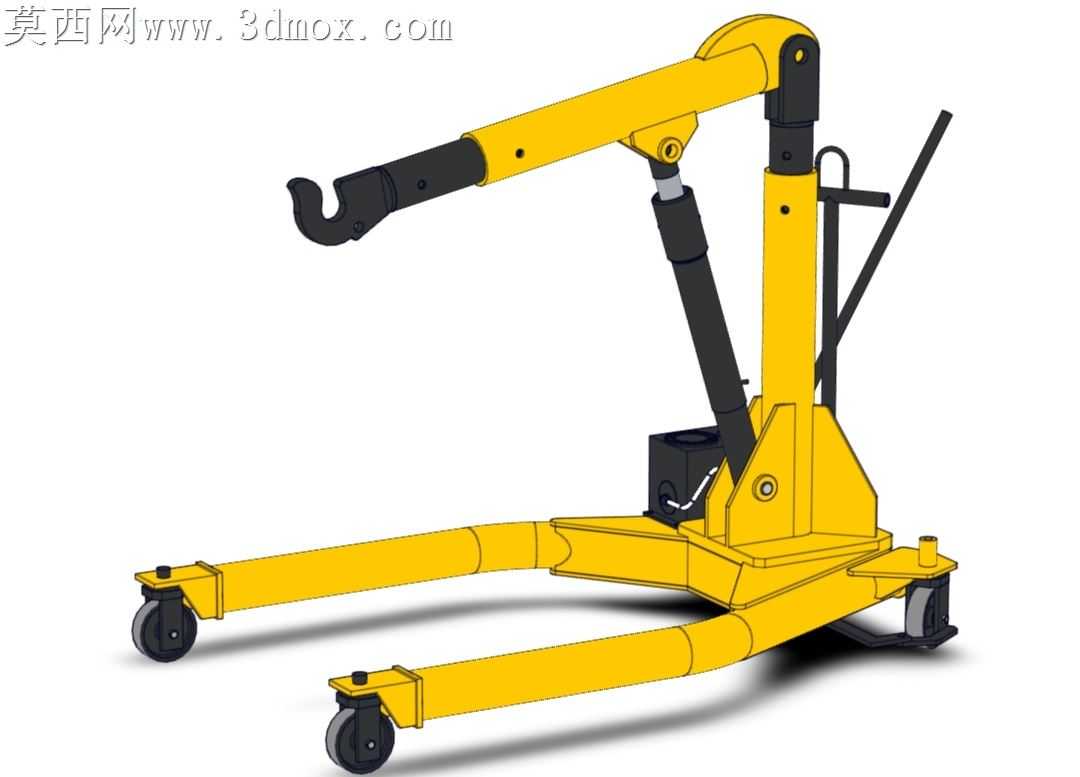

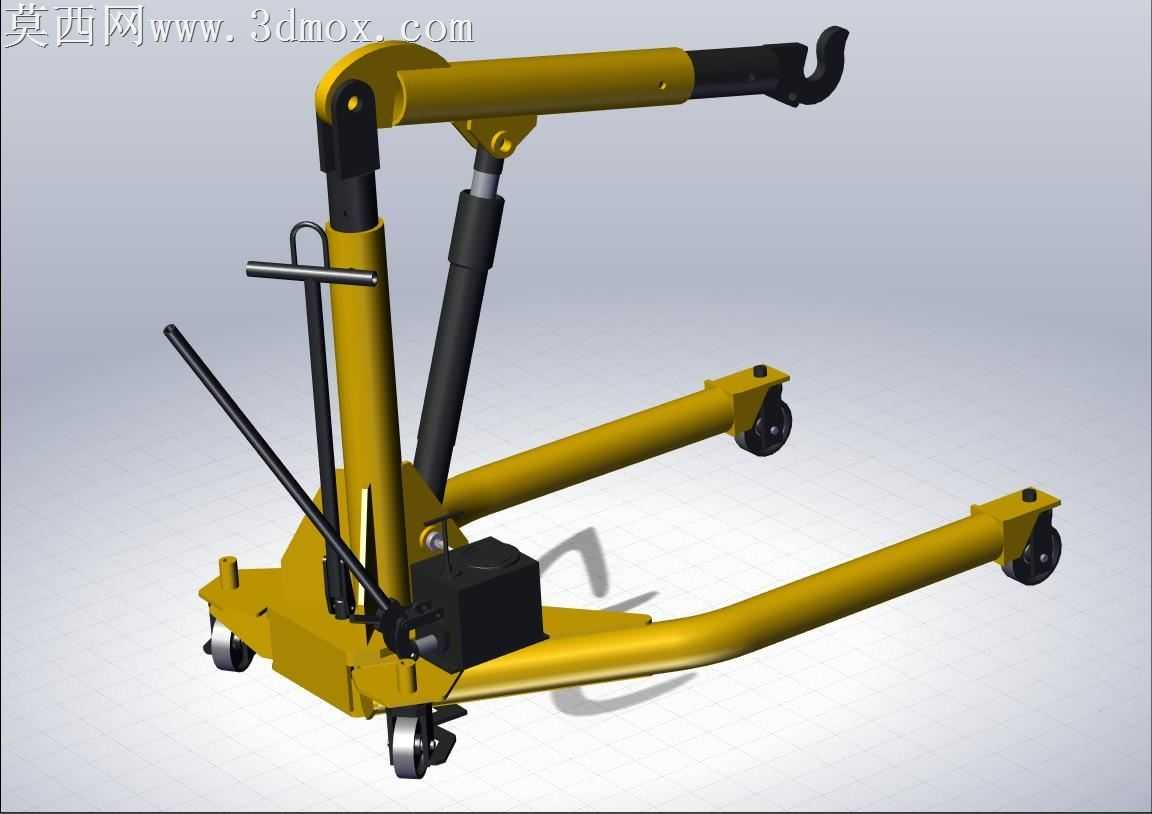

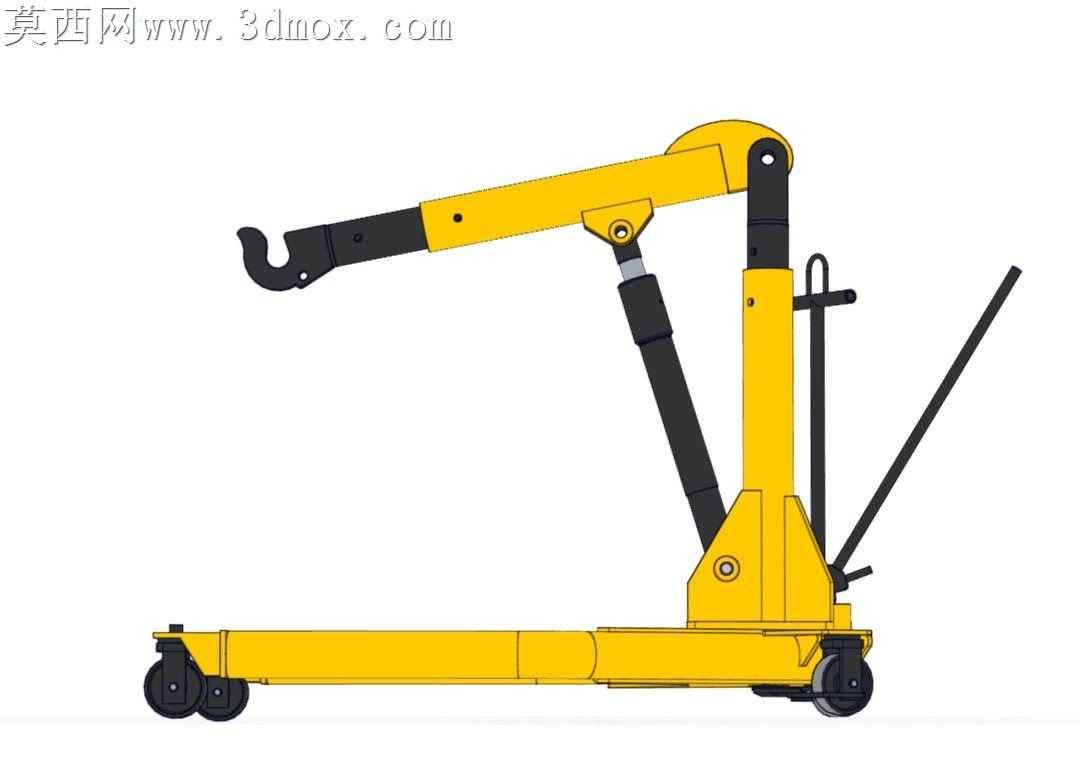

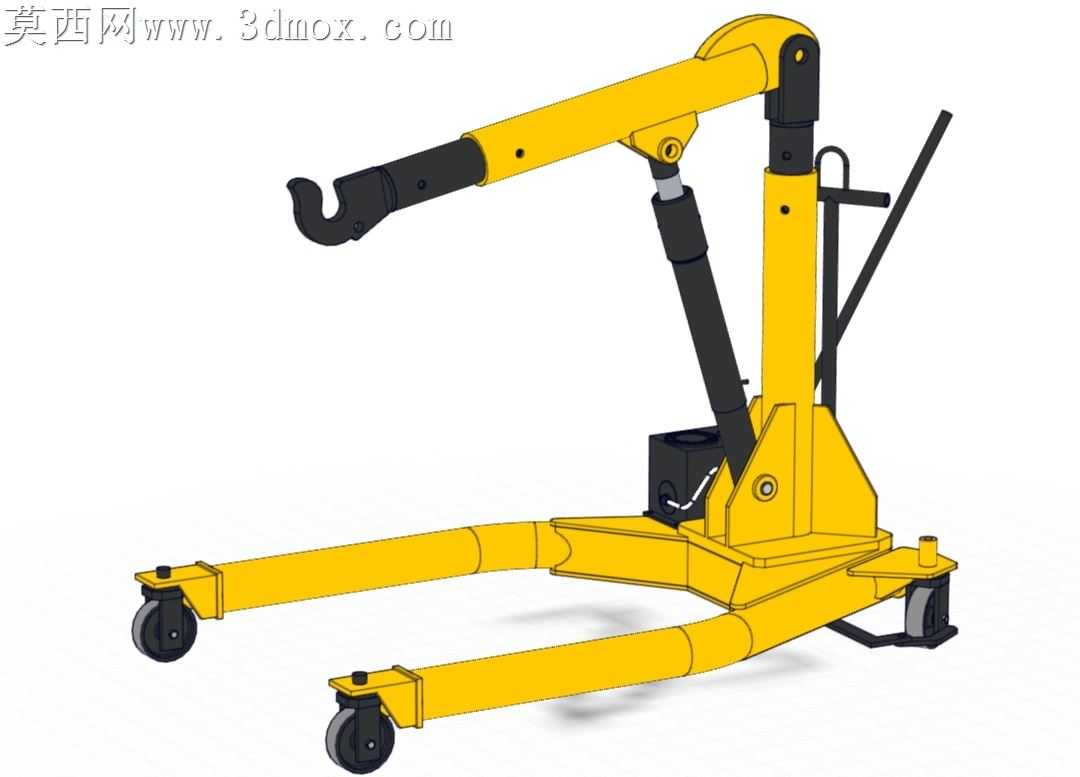

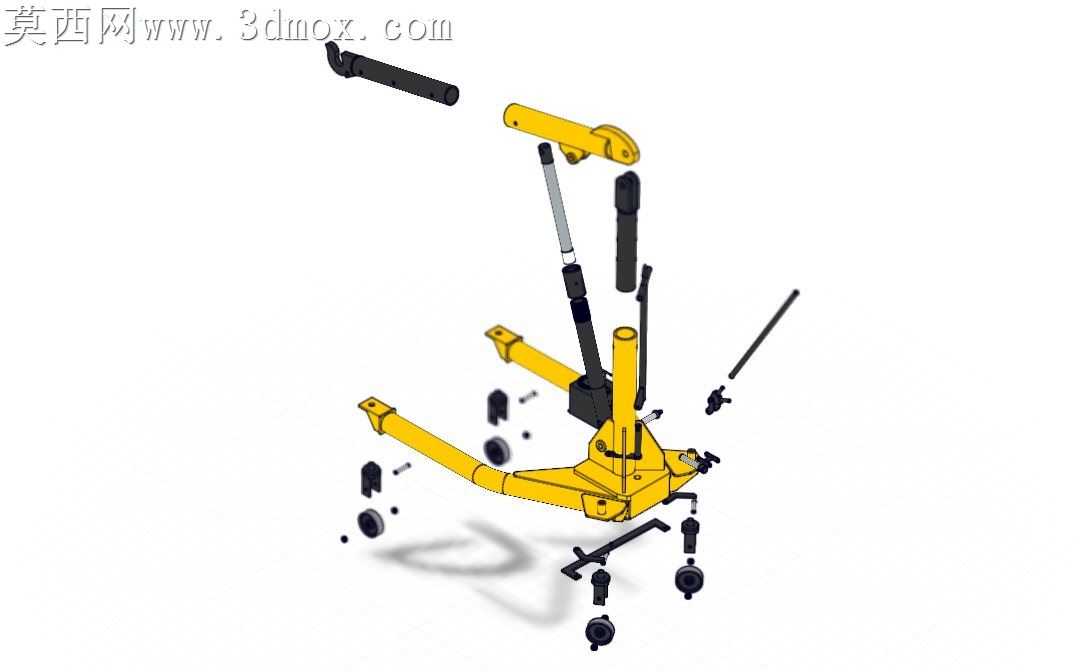

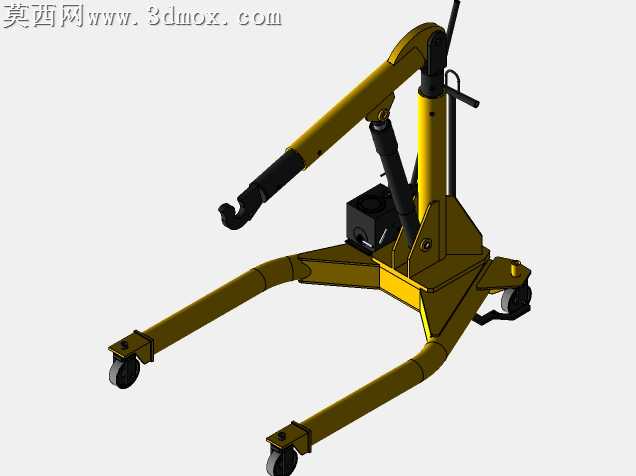

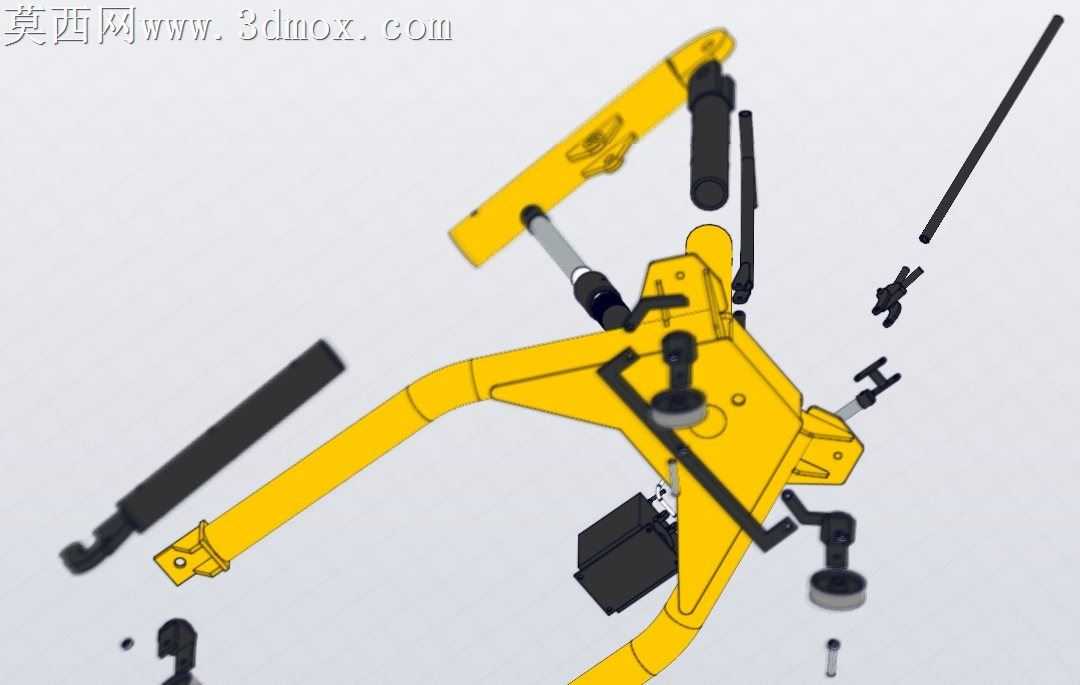

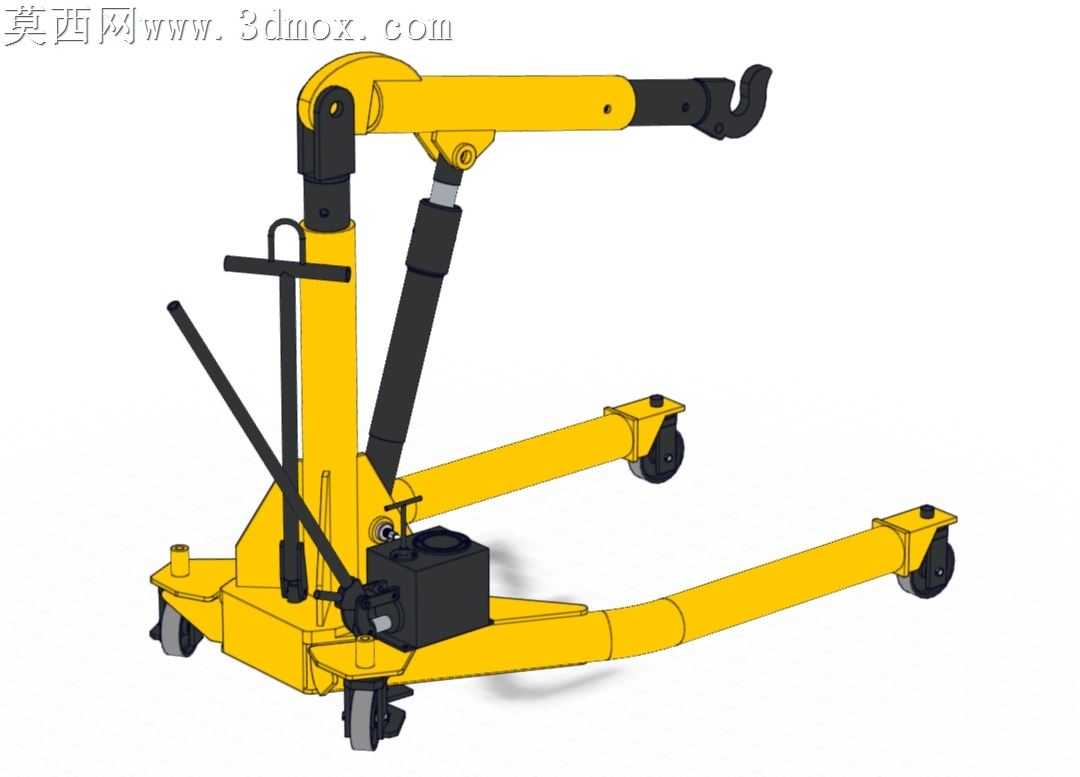

本作品为重载移动式液压起重机的三维设计方案，采用SolidWorks完成全参数化建模与装配校验，整体围绕12吨额定起重载荷的工况需求展开结构设计。建模过程中先完成各零部件的独立参数化绘制，对主承重臂、液压支撑油缸、底座叉形支腿、承重轮组、手动压杆、吊钩组件、液压动力单元等核心部件逐一进行尺寸匹配与公差校验，确保装配阶段无干涉问题。渲染阶段采用工业黄作为主体承重结构的主色调，搭配哑光黑处理液压油缸外管、操作手柄、吊钩等受力部件，金属材质添加细微的磨砂颗粒质感还原真实工业漆面效果，地面投射柔和阴影增强模型的立体真实感，多角度渲染图清晰展示设备的伸展状态与结构细节。结构设计上采用低位叉形支腿布局，三支承重万向轮搭配定向轮实现小空间内的灵活移位，支腿延伸长度经过载荷力矩校核，确保满载荷作业时的整机稳定性；主吊臂采用铰接式折叠结构，搭配双液压油缸实现举升角度调节与载荷支撑，手动液压操作杆设置在机身侧方便于操作人员施力，液压动力单元集成在底座位置降低整机重心，吊钩采用防脱设计适配重载吊装需求。设计思路围绕车间、仓库等场景的重型设备移位、重物吊装需求，兼顾重载承载能力与移动灵活性，在保证结构强度的前提下优化各部件的截面尺寸，避免冗余材料带来的整机过重问题，所有铰接点、受力焊缝位置均做了应力校核对应的结构加强，确保设备作业过程中的结构可靠性，整体模型完整还原了液压起重机的工作原理与装配关系，可用于结构验证、作业演示以及相关液压起重设备的参考设计。
