电动环链链式起重葫芦三维设计作品

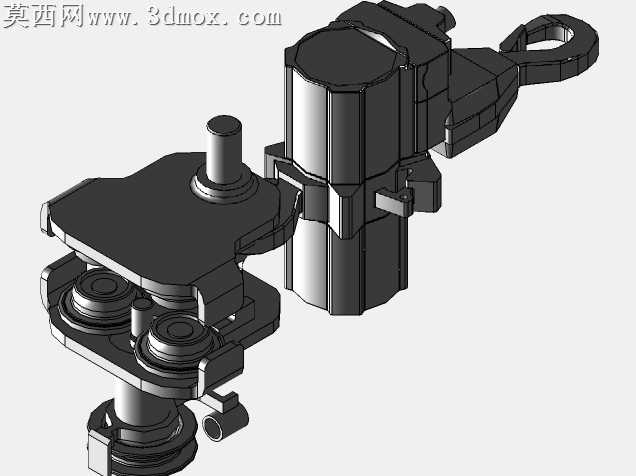

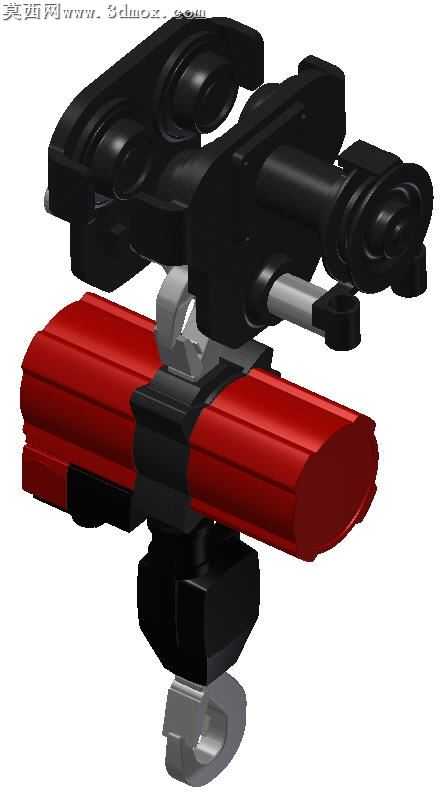

本作品为电动链式起重机的三维数字化设计模型，建模过程严格遵循起重机械行业设计规范，以真实工业级电动环链葫芦的实体结构为参照完成全参数化构建。建模阶段首先完成整体装配基准的搭建，按照功能模块拆分出行走运行机构、起升驱动机构、链传动收纳机构、吊钩吊挂组件四大核心部分，逐一完成单个零件的特征建模：上部行走单元采用对称式滚轮组结构，精准还原行走轮的轮缘弧度、轴承安装位、连接架的铰接结构，确保滚轮与轨道配合的尺寸公差符合实际装配要求；中部起升主机部分，分别构建了驱动电机壳体、减速箱体、制动组件的独立结构，红色的电机外壳通过曲面建模还原壳体的散热筋造型、端盖的安装止口细节，黑色的减速箱部分完整呈现各级齿轮传动的腔体结构、连接螺栓的排布位置，做到内部传动空间与外部壳体尺寸完全匹配；下部吊钩组件还原了吊钩的防脱卡结构、滑轮组的绳槽弧度、吊钩横梁的铰接转动结构，同时完成了起重链条的链环建模，还原链环之间的铰接配合关系。材质与渲染阶段，针对不同部件的工业实际材质做了区分设置：电机外壳采用哑光红色工程塑料搭配金属端盖材质，还原真实设备的电机防护壳质感；行走机构、减速箱体采用黑色铸钢材质，添加细微的铸件表面颗粒纹理，呈现铸铁部件的厚重工业质感；吊钩、链条、连接销轴等受力部件采用亮面合金结构钢材质，调整金属反射参数还原金属机加工后的光泽感；操作手柄部分采用黑色防滑橡胶材质，添加细微的表面纹理提升真实感。渲染阶段采用三点布光方案，主光源模拟工业车间顶光效果，辅光源补亮部件暗部结构细节，轮廓光勾勒模型整体边缘，避免深色部件与背景融合，最终呈现的渲染图清晰展现各部件的装配关系与结构层次。设计过程中充分考虑了起重设备的结构合理性，各部件之间的装配间隙、运动行程都做了模拟校验：行走轮的转动自由度、吊钩的摆动角度、链条的收纳路径都符合真实设备的运动逻辑，既保证了模型外观的还原度，也确保了结构逻辑的准确性，可用于起重机械的结构教学、产品展示、方案演示等场景，完整还原了电动链式起重机从上部行走挂载到下部起升吊挂的全结构细节，没有遗漏关键的连接、传动、防护结构。
