1/2-13UNC半牙外六角螺栓设计

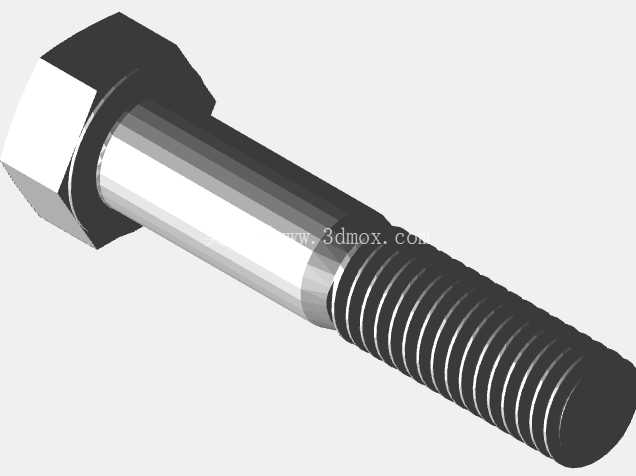

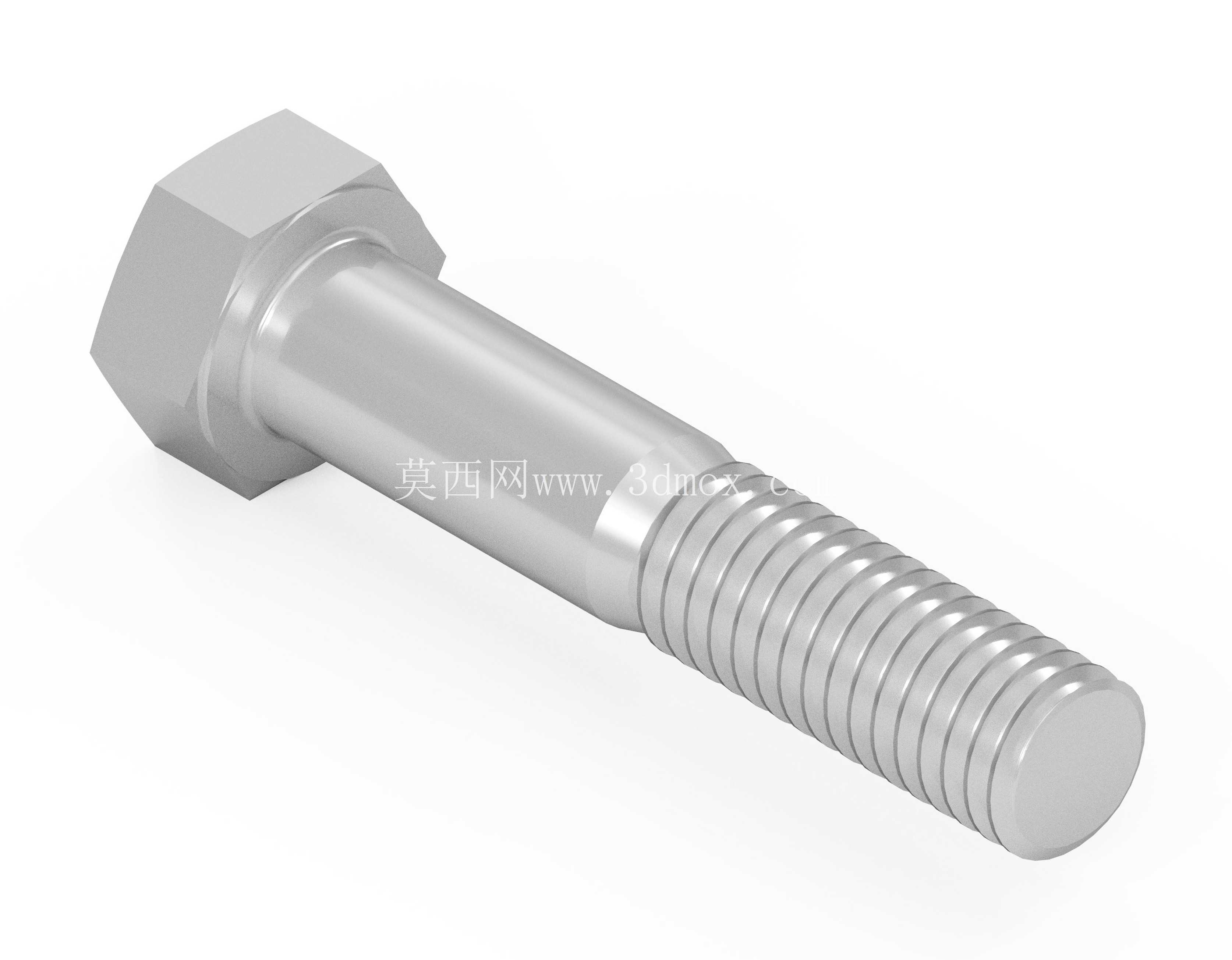

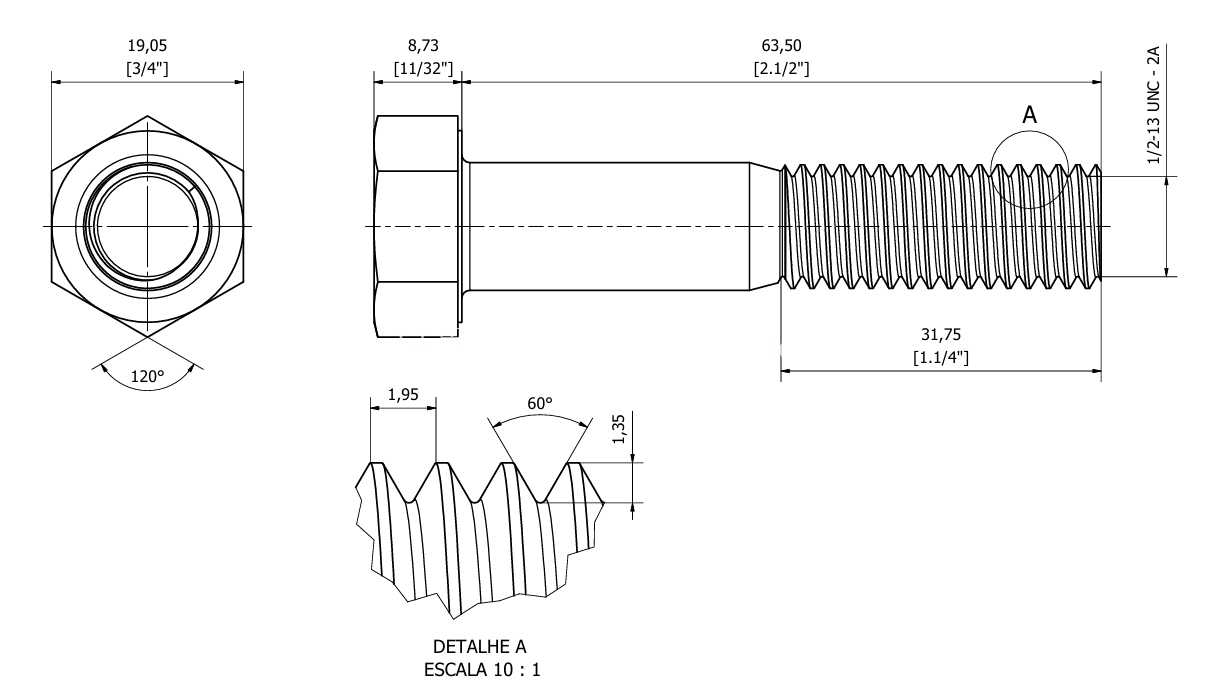

　　在各类机械装配、钢结构连接、工装夹具搭建场景中，六角头螺栓是应用最广泛的可拆卸紧固件之一，这款1/2英寸规格的美制粗牙半牙螺栓，针对需要较长光杆段定位、螺纹段仅承担末端锁紧的装配场景设计，区别于全牙螺栓，其光杆部分可直接穿入铰制孔或定位孔内，承担径向剪切载荷，避免螺纹牙型受剪导致的连接失效问题。从结构设计来看，螺栓头部采用标准外六角构型，对边尺寸为19.05mm，对应3/4英寸标准扳手开口，头部厚度8.73mm，六角头下带有标准支承面，装配时可均匀分散压紧力，避免被连接件表面出现压痕损伤，头部与杆部的过渡圆角做了应力释放处理，可降低交变载荷下的头部断裂风险。

　　螺纹部分采用1/2-13UNC美制统一粗牙螺纹，牙型角60°，螺距对应每英寸13牙，牙顶与牙底的圆弧过渡符合美制螺纹标准要求，螺纹段长度31.75mm，可适配总厚度在20-28mm区间的被连接件组合，装配后能露出2-3个螺距的螺纹，保证螺母啮合长度满足锁紧强度要求，不会出现螺纹啮合不足导致的滑牙问题。螺栓总长度63.5mm，光杆段直径与螺纹大径保持一致，表面粗糙度控制在Ra3.2以内，穿入装配孔时不会出现卡滞，光杆段的尺寸公差严格按照美制紧固件标准执行，与装配孔的间隙控制在0.1-0.2mm之间，既保证装配便利性，又能控制连接副的径向窜动量。

　　螺纹末端做了45°倒角引导，装配时可顺利对准螺母螺纹孔，避免首牙磕碰损伤，牙型细节处的1.35mm牙高尺寸完全符合UNC螺纹的公差要求，通止规检测可满足2B级内螺纹的配合精度，装配后螺纹副的配合间隙均匀，锁紧时不会出现偏载。这类半牙外六角螺栓常应用在设备机架拼接、电机安装座固定、工装夹具定位连接等场景，当被连接件存在定位孔需要螺栓同时承担定位与锁紧功能时，半牙结构的光杆段可与孔壁配合承受横向剪切力，螺纹段仅提供轴向锁紧力，相比全牙螺栓，其抗剪切性能提升40%以上，同时减少了螺纹加工长度，降低了杆部应力集中的风险。

　　设计过程中，首先根据连接载荷计算所需的螺栓公称直径，选定1/2英寸规格后，结合被连接件的总厚度确定螺纹段长度，保证锁紧后螺母能完全啮合螺纹段且露出足够的安全牙数，六角头尺寸严格匹配标准扳手规格，避免出现非标尺寸导致现场装配无适配工具的问题，杆部与头部的同轴度控制在0.1mm以内，装配时不会出现头部偏斜导致的压紧力不均问题。安装边界方面，螺栓穿入方向的最小操作空间需要满足扳手转动所需的空间，六角头周围至少预留12mm的扳手活动间隙，螺纹段末端需要预留至少5mm的螺母拧紧操作空间，被连接件的装配孔直径推荐加工为13.5mm，既保证穿装便利性，又不会因间隙过大导致连接错位。在承受振动载荷的应用场景下，可搭配弹簧垫圈或螺纹锁固剂使用，半牙结构的光杆段与孔壁的配合可减少螺栓在孔内的径向窜动，降低螺纹副受振动松脱的概率，相比全牙螺栓，其在交变剪切载荷下的疲劳寿命更长，适合在有频繁启停、振动冲击的设备上使用。建模过程中，螺纹部分采用精确的牙型扫描特征构建，而非简化的装饰螺纹线，可直接用于后续的有限元受力分析，模拟螺纹副的应力分布，验证牙型强度是否满足载荷要求，头部与杆部的过渡圆角处做了网格细化处理，可准确计算应力集中系数，优化结构细节避免断裂风险。
